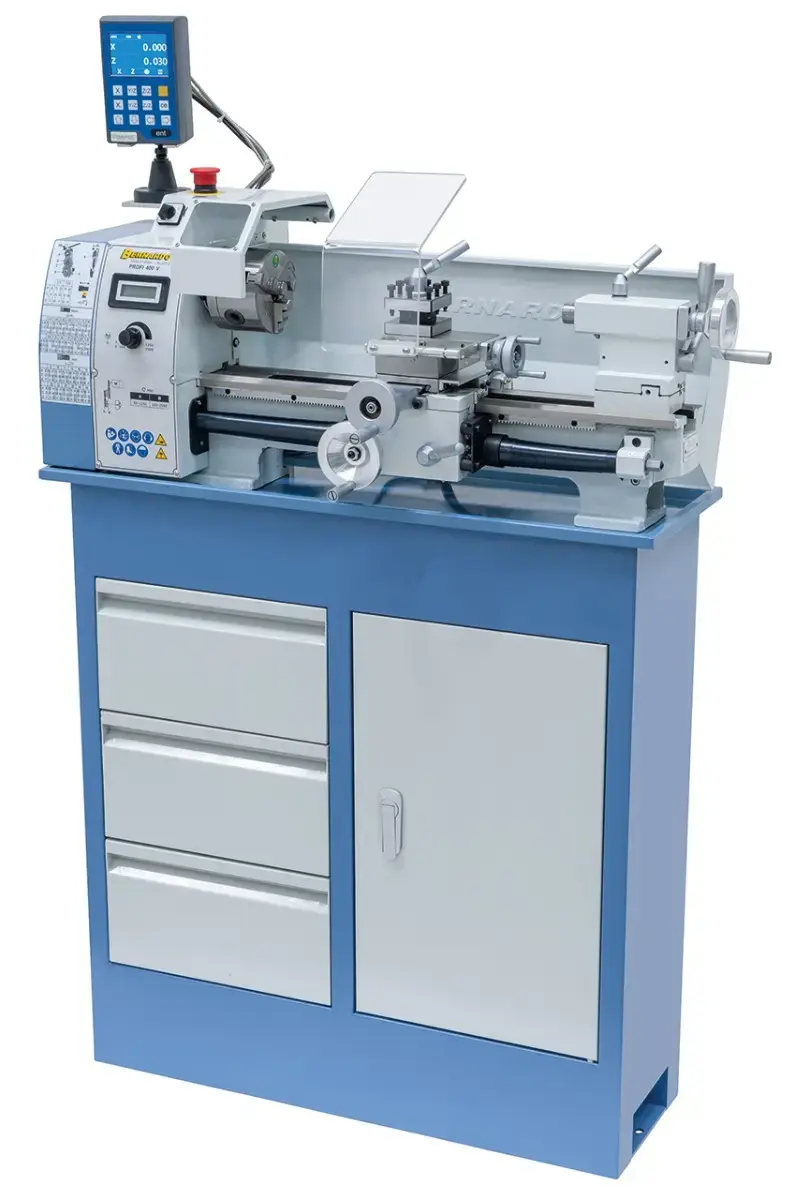

Stolní soustruh Bernardo Profi 400 V (230 V) včetně 2osého digitálního odměřování (BER0310360)

• Motor - výkon S₁ 100 % [W]: 600
• Motor - výkon S₆ 40 % [W]: 800
• Napájecí napětí [V]: 230
• Vzdálenost hrotů [mm]: 400
• Výška hrotů [mm]: 100
• Točný průměr nad ložem [mm]: 200
• Průchod vřetena [mm]: 20
• Kužel vřetena: MK 3
• Rozsah otáček (plynule) [U.min^-1]: 50 ÷ 1 250/100 ÷ 2 500
• Rozsah podélného posuvu [mm.ot^-1]: (3) 0,089 ÷ 0,198
• Metrický závit [mm]: (14) 0,3 ÷ 3,0
• Palcový závit [TPI]: (10) 10 ÷ 44
• Posuv pinoly [mm]: 50
• Kužel pinoly: MK 2
• Rozměry stroje (š x h x v) [mm]: 930 x 400 x 380 bez podstavce
• Hmotnost [kg]: 65

Přesný stolní soustruh Profi 400 V včetně digitálního odměřování s točnou délkou 400 mm je sériově vybaven plynulou regulací otáček a digitálním ukazatelem otáček. Díky výhodnému poměru ceny a výkonu je tento model ideálním řešením pro modeláře a kutily.

• Je určen pro opracování oceli, neželezných kovů a plastů
• Univerzálně použitelný k soustružení, upichování, stáčení, závitování, …
• Sériově s tažným šroubem k řezání závitů a pro podélný strojní posuv
• Sériově s výměnnými koly pro řezání metrických závitů
• Vysoká přesnost vřetene - precizní kuličková ložiska (házivost ≤0,015 mm)
• Uživatelsky přívětivé a přehledné uspořádání ovládacích prvků
• Kompaktní a malá konstrukce s optimálním poměrem ceny a výkonu
• Díky plynulé elektronické regulaci otáček lze nastavit požadovanou řeznou rychlost odpovídající danému obrobku.

Konkurenční výhody soustruhů Bernardo Profi 400 V

• BEZPEČNOST
  • Monitorování pozice ochranného krytu aktivním bezpečnostním spínačem

    Všechny ochranné kryty pohonu stroje jsou standardně vybaveny aktivními bezpečnostními spínači kategorie 1 podle EN 954-1.

  • Kryty zajištěné šrouby

    Všechny ochranné kryty jsou standardně, v souladu s přílohou I, bod 1.3.8.2 normy EN 12717, vybaveny a zajištěny šrouby, takže nemohou být ztraceny během seřizování nebo údržby.

  • Tlačítko nouzového zastavení - UMÍSTĚNO SAMOSTATNĚ

    Pouze tlačítka EMERGENCY STOP, která byla testována v souladu s normou EN 60947-5-5, splňují všechny požadavky bezpečné a trvalé funkce.
    To je důvod, proč BERNARDO přijímá rozhodnutí Evropské komise a, pokud je to možné, nepoužívá žádné kombinované tlačítko ZAP/VYP s připojenými spínači, ale pouze testované tlačítko NOUZOVÉHO ZASTAVENÍ instalované na ergonomické místo.


    • Přednosti:
      • Každý soustruh má alespoň jedno tlačítko NOUZOVÉHO ZASTAVENÍ, s funkcí EMERGENCY STOP podle evropské normy EN 60204-1
      • Toto tlačítko je umístěno v zorném poli obsluhy a v případě nouze jej lze snadno a rychle použít
  • Uzavřené kryty pohonného šroubu



    Standardní kryt pohonného/posuvového šroubu tohoto soustruhu splňuje požadavky normy EN ISO23125.

  • Piktogramy podle ISO 7010 v zorném poli obsluhy

    U všech soustruhů naleznete označení možných zbylých rizik provozu stroje a vyznačení potřebného osobního vybavení ochrannými pomůckami (na základě strojní právní linie přílohy I, bod 1.7.2), které jsou umístěné v zorném poli obsluhy.

  • Ochrana sklíčidla dle normy CE

    Ochrana sklíčidel u všech soustruhů značky BERNARDO dle normy EN ISO 23125 vyhovuje požadavkům k zakrytí celkové délky tělesa sklíčidla, vč. jeho upínacích čelistí, a to až do osy soustružení. Pohon vřetene je okamžitě vypnut pomocí kontrolního senzoru, pokud by došlo k otevření krytování. Tím je plně zajištěno znemožnění přístupu k rotujícímu sklíčidlu. Pohled na obrobek není však v tomto případě znemožněn

    • Přednosti:
      • Vyhovuje normám EN ISO
      • Zasahuje minimálně až do osy soustružení
      • Vyšší bezpečnost obsluhy
  • Uzavřená ruční kola s rovným noniem

    Aby se minimalizovalo riziko poranění v důsledku zachycení obsluhy,jsou na soustruhu použita uzavřená ruční kola.Namontované kroužky se stupnicí jsou otočné a tak mohou být vždy nastaveny do požadované polohy.
    Nonius je pro lepší odečet v současné době vyznačen po obvodu.

    • Přednosti:
      • Zvýšená bezpečnost prostřednictvím uzavřených ručních koleček
      • Pravidelně dělený nonius (např. 0,02 mm)
      • Uživatelsky přívětivé kruhové stupnice
  • Seřiditelná ochrana před ostřikem a odlétávajícími třískami dle normy CE

    Současná evropská norma pro konvenční ruční soustruhy EN ISO23125/A1:2012 předepisuje mimo jiné ochranu proti stříkající vodě a třískám na přední straně stroje.
    Ochrana proti postřiku a třískám, kterou používá BERNARDO, splňuje i další požadavky normy EN 12840 bod 5.2.1.3.

    • Přednosti:
      • Vyšší bezpečnost obsluhy
      • Pohodlná při obsluze a ergonomická
      • Odolná účinku oleje a chladicí kapaliny
      • Lehce seřizovatelná
      • Stabilní a robustní konstrukce
      • Velké průhledné sklo
• PŘIDANÁ HODNOTA
  • Kvalitní 3čelisťová a 4čelisťová sklíčidla

    Standardně dodávaná sklíčidla vhodná pro 2 500 ot./min s rezervou překonávají požadavky normy. Svou velikostí jsou sklíčidla DK 11 určena pro velký rozsah a bezpečné upnutí obrobku.

    • Přednosti sklíčidel soustruhu BERNARDO:
      • Vysoká soustřednost
      • Různé použitelné čelisti od firmy BERNARDO:
        1. Základní čelisti

        2. Reverzní nástavce čelistí

        3. Měkké monoblokové čelisti

        4. Měkké nástavce čelistí

      • Náhradní díly pro sklíčidlo k dispozici (např. spirálové kolo, pastorek, upínací klíč,…)
  • Kvalitně uložená vřetena soustruhu
    • Tento soustruh používá ložiska pro uložení vřetena ve třídě přesnosti P5
    • Tato přesnost ložisek, díky užším výrobním tolerancím, zaručuje vyšší soustřednost běhu vřetena než standardní ložiska

Součásti dodávky soustruhu Bernardo

• 2osé digitální odměřování DT 40
• 3čelisťové sklíčidlo DK 11 průměr 100 mm
• Čtyřstranný nožový držák
• Pevné hroty
• Výměnná kola (pro soustružení závitů)
• Ochranný kryt sklíčidla
• Zadní stěna proti odlétávání třísek
• Spodní vana na zachycení třísek
• Digitální zobrazení otáček
• Obslužné a servisní nářadí
