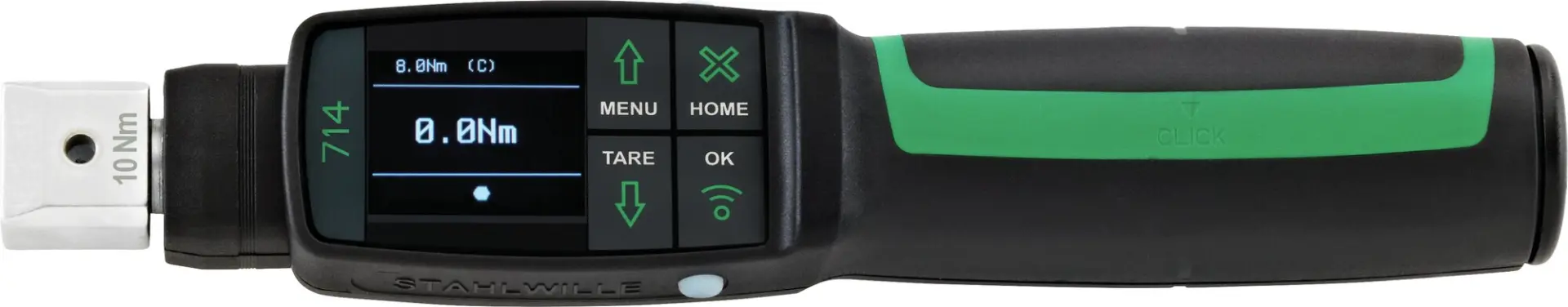

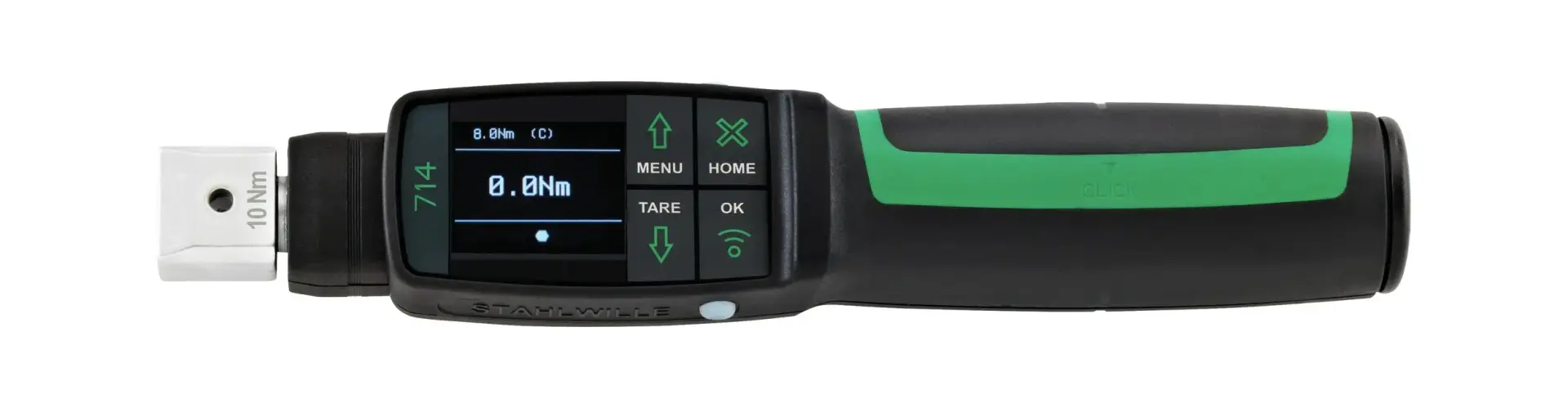

Momentový klíč Stahlwille MANOSKOP® 714/1 (1 ÷ 10 Nm) (STAHL96500901)

Elektromechanický momentový klíč Stahlwille MANOSKOP^®

• Momentový a úhlový klíč s ergonomickým designem s vícesložkovou plastovou rukojetí
• S Micro USB rozhraním k programování momentového úhlového klíče a provádění dokumentace údajů o šroubování pomocí notebooku a PC
• Krouticí moment lze nastavit pomocí multifunkčních tlačítek
• Možné přepnutí N·m, ft·lb, in·lb, čitelné na kontrastně svítícím LED displeji
• Pro kontrolované dotahování doprava a doleva, jakož i úhel natočení
• Rozsah natočení úhlu přidáváním 0° až 999°
• 4násobná signalizace průběhu šroubování akustickým signálem (bzučákem), vibrací, souběžnou číselnou indikací a z každé strany viditelnou LED indikací s „funkcí semaforu“
• Elektromechanické zobrazování (s elektronickým měřením) a spouštění (známým mechanickým „cvaknutím“)
• Vizuální vyhodnocení šroubového spoje
• Jednoduchá dokumentace zaznamenaných měření na PC přes rozhraní USB a pomocí volitelného modulu Bluetooth Low Energy
• Díky kombinaci patentovaného elektromechanického spouštění a displeje a akustické zpětné vazby poskytuje klíč signalizaci s maximální optimalizací
• Funkce blokování menu, aby se zabránilo neoprávněnému přestavení nastavených hodnot
• 4 režimy měření:
  • krouticí moment
  • úhel natočení
  • krouticí moment s kontrolní veličinou úhlu natočení
  • úhel natočení s kontrolní veličinou krouticího momentu
• Možnost programování souprav parametrů a postupového plánu (po 25)
• Dodáváno včetně softwaru SENSOMASTER Basic, USB kabelu, 4 micro baterií (AAA/LR03, 1,5 V) a 2 certifikátů o zkoušce (krouticí moment, úhel natočení)
• Použití momentového klíče MANOSKOP^®:
  • Pro vysoce přesné šroubování s krouticím momentem/úhlem natočení, u nichž jde o vysokou přesnost nebo povinnost dokumentace, např. u motorových součástek, zejména šrouby s válcovou hlavou nebo ve strojírenství se zvýšenými požadavky, m.j. robotika atd.
• Rychlé uvolnění
  • Bezpečnostní zámek QuickRelease zabraňuje neúmyslné ztrátě nástrčných klíčů a nástrčných nástrojů. Ty bezpečně zacvaknou a pro rychlou výměnu nástroje se uvolní pouze stisknutím tlačítka
  • V převodnících: Bezpečnostní zámek QuickRelease vám pomůže rychle namontovat a vyměnit převodníky
  • Převodníky se zablokují v kalibračním systému a odemknou se pouze stisknutím tlačítek
• Dvoukomponentní rukojeť
  • Dvoukomponentní rukojeť je protiskluzová a ergonomicky tvarovaná
  • Odolná vůči nejběžnějším olejům, mazivům, palivům, brzdovým kapalinám a Skydrolu
  • Šipky na rukojeti označují směr ovládání
• ČSN EN ISO 6789-2
  • Momentové klíče a šroubováky Stahlwille jsou profesionálně kalibrovány dle normy DIN EN ISO 6789-2 a dodávány s odpovídajícím kalibračním certifikátem
  • Kalibrováno je také úhlově řízené momentové klíče dle normy VDI 2648-2
  • To zajišťuje přesnost a sledovatelnost našich nástrojů
• Vlastnosti
  • eClick - elektromechanické spouštění
  • akustický a vizuální spouštěcí signál
  • 4 měřicí režimy (točivý moment, úhel natočení, točivý moment s monitorovací proměnnou „úhel natočení“, úhel natočení s monitorovací proměnnou „točivý moment“)
  • barevný OLED displej s vysokým rozlišením a boční směrová světla
  • vizuální vyhodnocení šroubového spoje: žluté světlo (dosažení prahové hodnoty předběžného varování), zelené světlo (v rámci tolerančního rozsahu), červené světlo (měření mimo toleranční rozsah)
  • volně konfigurovatelná struktura menu
  • přihrádka na baterie/akumulátor s bajonetovým připojením
  • Volitelné: Li-ion baterie č. 7195-2 a nabíječka č. 7160
  • 3 funkční režimy:
    • spouštění (patentované elektromechanické spouštění)
    • udržení vrcholu (režim indikace se zobrazením vrcholové hodnoty)
    • sledování (režim indikace se zobrazením skutečné hodnoty)
  • rozhraní micro USB pro datovou komunikaci
  • volitelný nízkoenergetický modul Bluetooth (5.2)
  • Bezpečnostní zámek QuickRelease - systém přepínání pro nástrčné nástroje
  • ukládání dat až pro 2 500 procesů, včetně data a časového razítka
  • Lze naprogramovat až 200 spojů v maximálně 25 řízených sekvencích
  • různé nastavitelné toleranční meze v závislosti na typu šroubového spoje
  • rychlé a přesné nastavení pomocí klávesnice
  • žádné neúmyslné úpravy díky zámku klávesnice chráněnému heslem
  • akustický a vizuální signál varuje před přetížením momentového klíče a nuceným spuštěním v režimu utahování ve směru hodinových ručiček
  • automatická indikace data další kalibrace, konfigurovatelná uživatelem podle uplynulého času a/nebo počtu operací
  • plně automatická kalibrace a seřízení s kalibračním a seřizovacím zařízením perfectControl® č. 7794-2 (točivý moment) nebo 7794-3 (točivý moment a úhel natočení) pro snížení faktorů ovlivňujících chyby
  • jednotky měření: N·m, ft·lb, in·lb
  • automatická korekce délky prodloužení: pokud se používá břitová destička s nestandardní délkou prodloužení, zadejte délku prodloužení, abyste zajistili dosažení požadované cílové hodnoty
  • ihned po uvolnění opět připraven k provozu
  • Utahování ve směru a proti směru hodinových ručiček - pro utahování proti směru hodinových ručiček v režimu „spouštění“ je nutné nástrčný nástroj otočit
  • točivý moment a úhel natočení se zobrazují současně
  • měření bez ohledu na bod působení síly (pro velikosti 1, 2 a 4)
  • bezpečná manipulace díky ergonomicky tvarované dvoukomponentní rukojeti (odolné vůči nejběžnějším olejům, tukům, palivům, brzdovým kapalinám a Skydrolu)
  • 3 certifikáty součástí dodávky (indikace/spouštění momentu dle DIN EN ISO 6789-2:2017, úhel natočení dle VDI/VDE 2648-2)
  • v pevné plastové krabici (velikosti 40-100 v ocelové krabici)
  • registrovaný design, patentováno
  • Dodáváno se softwarem SensoMaster 4, USB kabelem, 4 bateriemi AAA/LR03, 1,5 V
  • Rozlišení displeje úhlu natočení 0,1°
  • Přesnost úhlu natočení ± 1°, ± 1 číslice do 100°, nad 100° alespoň 1 %, ± 1 číslice
  • rozlišení zobrazení točivého momentu
    • do 60 Nm [Nm]: 0,01
    • nad 60 Nm [Nm]: 0,1
    • nad 400 Nm [Nm]: 1
  • Přesnost krouticího momentu ± 2 %, ± 1 číslice

Technické parametry klíče

• Model: 714 eClick
• Velikost držáku nástroje [vnitřní čtyřhran] [mm]: 9 x 12
• Měřicí rozsah [Nm]: 1 ÷ 10
• Délka mm (L) [mm]: 226
• Šířka mm (b) [mm]: 28
• Výška mm (v) [mm]: 23
• Typ baterie: Mikro (AAA) 1,5V
• LF [mm]: 188
