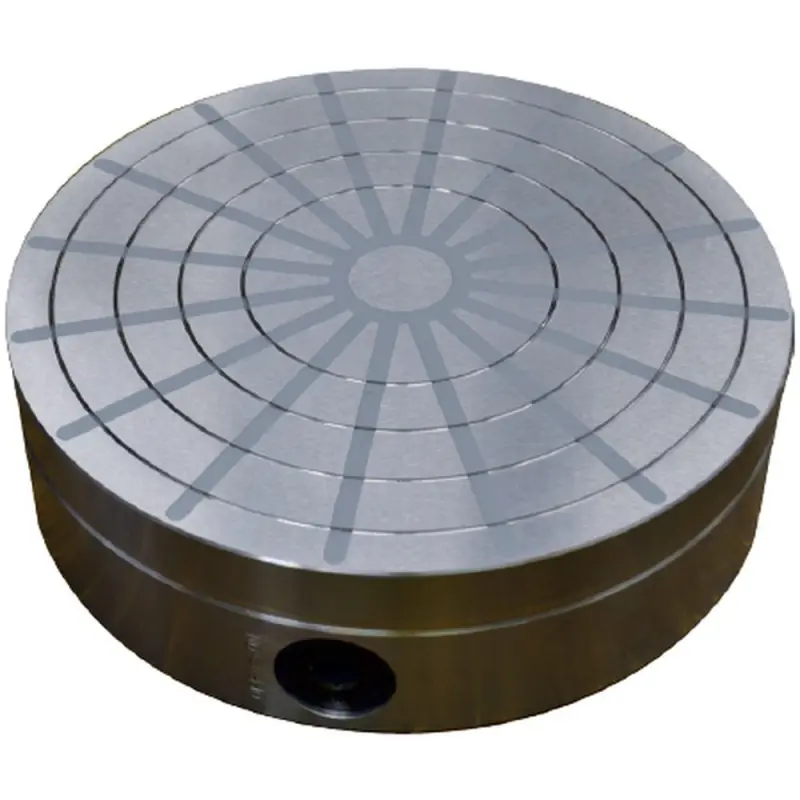

Kruhový magnetický upínač Walmag NEOSTAR D800 (WALMWC20PENSV2655)

Permanentní magnet Walmag Neostar D800

• Jmenovitá adhezní síla [N.cm^-2]: ≤140
• Rozměr D1 [mm]: 350
• Rozměr G [mm]: 8
• Rozměr C1 [mm]: 100
• Rozměr C2 [mm]: 106
• Rozměr M [mm]: M10
• Rozměr E (rozteč šroubů) [mm]: 400
• Rozměr F (rozteč šroubů) [mm]: 700
• Počet pólů: 30
• Rozměry [mm]: 800 x 110
• Hmotnost [kg]: 420

Permanentní magnetický upínač - kruhový Walmag NEOSTAR D800

Tento kruhový permanentní upínač Walmag s radiálním pólováním, má extrémně vysokou upínací sílu a je určen pro soustružení a broušení.
Jeho radiální pólování pomáhá eliminovat odstředivé síly vznikající při obrábění.

• V permanentních magnetických upínačích najdeme vysoce zmagnetované materiály, které v určitém uspořádání umožňují upínat magnetickou ocel.
  Za běžných podmínek tyto upínače neztrácejí svoji magnetickou sílu.
• KONSTRUKCE
  • Robustní pólová deska s radiálními póly
  • Životnost (přebroušení limit): 5 mm
  • Dvojitý, vysoce výkonný neodymový magnetický systém
  • Pevná ocelová základna s robustním přepínacím mechanismem
  • Maximální upínací síla až do 140 N.cm^-2 v závislosti na velikosti upínače a obráběných komponent
• APLIKACE
  • Soustružení a broušení obrobků kruhového tvaru
  • Obrábění čela, vnitřního a vnějšího průměru je možné odděleně nebo v jedné operaci
• UPEVNĚNÍ UPÍNAČE NA STŮL
  • Základna má ze spodní strany zahloubení se dvěmi až čtyřmi otvory pro upnutí na vhodnou přírubu

Součásti dodávky magnetické upínací desky

• Přepínací klíč
• Magnet je, v základním provedení, dodáván bez středového vrtání

Volitelné možnosti dodávky

• Středové vrtání
• Přesná středicí díra
• Přídavná pólová deska
• Pólová deska s T drážkami
• Sestava pólových nástavců
