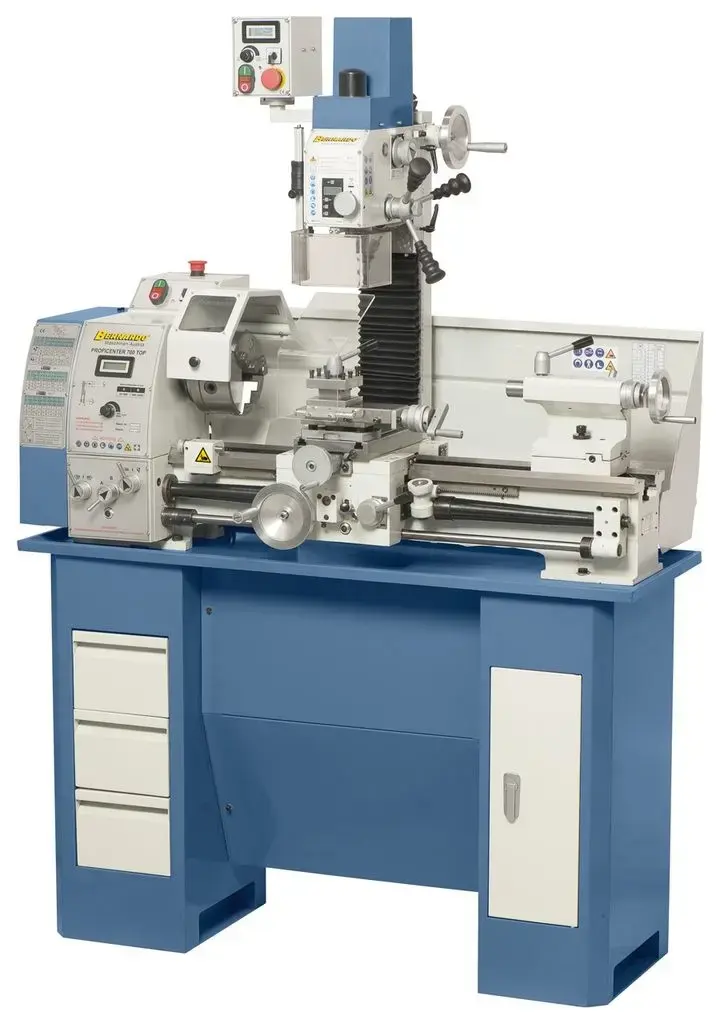

Kombi soustruh Bernardo Proficenter 700 Top (230V) (BER031251)

Soustruh

• Motor - výkon S₁ 100% [W]: 1 100
• Motor - výkon S₆ 40% [W]: 1 500
• Napájecí napětí [V]: 230
• Vzdálenost hrotů [mm]: 700
• Výška hrotů [mm]: 150
• Točný průměr nad ložem [mm]: 300
• Šířka lože [mm]: 180
• Průchod vřetena [mm]: 38
• Kužel vřetena: MK 5
• Rozsah otáček, plynulá regulace [U.min^-1]:70 ÷ 380 / 380 ÷ 2 000
• Rozsah posuvu - podélný [mm.ot^-1]: (14) 0,07 ÷ 0,65
• Rozsah posuvu - příčný [mm.ot^-1]: (11) 0,03 ÷ 0,12
• Metrický závit [mm]: (18) 0,2 ÷ 3,5
• Palcový závit [TPI]: (21) 8 ÷ 56
• Posuv pinoly [mm]: 85
• Kužel pinoly: MK 3
• Rozměr T-drážky [mm]: 12

Frézovací nástavec

• Motor - výkon S₁ 100% [W]: 600
• Motor - výkon S₆ 40% [W]: 900
• Napájecí napětí [V]: 230
• Max. průměr vrtáku [mm]: 20
• Max. frézovací hlavy [mm]: 63
• Max. stopkové frézy [mm]: 20
• Vyložení [mm]: 170
• Rozsah otáček, plynulá regulace [U.min^-1]:50 ÷ 2 250
• Kužel vřetena: MK 2
• Natáčení frézovací hlavy [°]: ±90
• Výškový posuv frézovací hlavy [mm]: 260
• Rozměry stroje (š x h x v) [mm]: 1 380 × 640 × 1 020
• Hmotnost ca. [kg]: 298

Obráběcí centrum Bernardo Proficenter 700 TOP

Nový model kombinovaného soustruhu Bernardo Proficenter 700 TOP se standardně dodává s frekvenčním měničem. Významnou předností tohoto soustruhu pro náročné uživatele je vysoká úroveň krouticího momentu v nízkých otáčkách, konstantní otáčky při zatížení a rozsáhlé příslušenství v dodávce (např.: stejnosměrný motor s frekvenčním měničem, hlavní ložiska vřetena ve třídě přesnosti P5, mikrometrický podélný doraz, kluzná spojka, …).

• Optimální stroj pro obrábění oceli, neželezných kovů a plastů
• Teplotní monitoring, včetně výstražného světla, chrání motor proti přetížení
• Zaručená házivost vřetena ≤0,009 mm
• Uložení vřetene v nastavitelných kuželíkových ložiscích s třídou přesnosti P5
• Standardně tažný šroub pro automatické podélné a příčné posuvy
• Masivní lože soustruhu s indukčně kaleným a broušeným vedením
• Frézovací nástavec s digitálním displejem pro zobrazení zdvihu vřetena a rychlosti otáček
• Oboustranné natáčení frézovací hlavy pro úhlové vrtání, frézování úkosů, atd.
• Posuv pinoly pomocí držadla, jemný posuv ručním kolečkem
• Stejnosměrný motor s frekvenčním měničem pro vyšší výkon a velký krouticí moment

Součásti dodávky kombinovaného soustruhu Bernardo

• 3-čelisťové sklíčidlo DK11-160 mm
• Příruba sklíčidla 160 mm
• Sklíčidlo s kličkou 1 ÷ 13 mm/B 16
• Upínací trn MK 2/B 16
• Pevné hroty
• Výměnná kola (pro soustružení závitů)
• Čtyřstranný otočný nožový držák
• Kluzná spojka
• Mikrometrický podélný doraz
• Příčné saně s vrchním suportem
• Frekvenční měnič
• Utahovací šroub M 10 ve vřeteni
• Indikátor závitů
• Digitální zobrazení zdvihu vřetena
• Digitální ukazatel otáček
• Ochranný kryt sklíčidla
• Ochranný kryt tažného šroubu
• Podstavec (BER561061) není součástí standardní dodávky
• Obslužné a servisní nářadí
