Vrtačko-frézka Bernardo FM 55 HSV. Odměřování 3os (BER021097)

• Motor - výkon S₁ 100% [W]: 1 100 / 1 500
• Motor - výkon S₆ 40% [W]: 1 500 / 2 200
• Napájecí napětí [V]: 400
• Max. průměr vrtáku (ocel) [mm]: 32
• Max. průměr vrtáku (litina) [mm]: 40
• Max. průměr nožové hlavy [mm]: 80
• Vyložení [mm]: 220
• Počet otáček vřetena [U.min^-1]: (12) 75 ÷ 3 200
• Upínání vřetena: MK 4
• Zdvih pinoly [mm]: 120
• Posuv pinoly [mm.ot^-1]: (3) 0,10 / 0,18 / 0,26
• Velikost stolu [mm]: 800 x 240
• Velikost T-drážky [mm]: 14
• Vzdálenost vřeteno / stůl [mm]: 95 ÷ 485
• Dráhy pojezdů (x/y) [mm]: 420 / 200
• Výkyvná fréz. hlava [°]: ±60
• Výškový posun frézovací hlavy [mm]: 390
• Motor zdvihu frézovací hlavy [W]: 90
• Rozměry (š x h x v) [mm]: 1 270 x 960 x 2 120
• Hmotnost ca. [kg]: 447

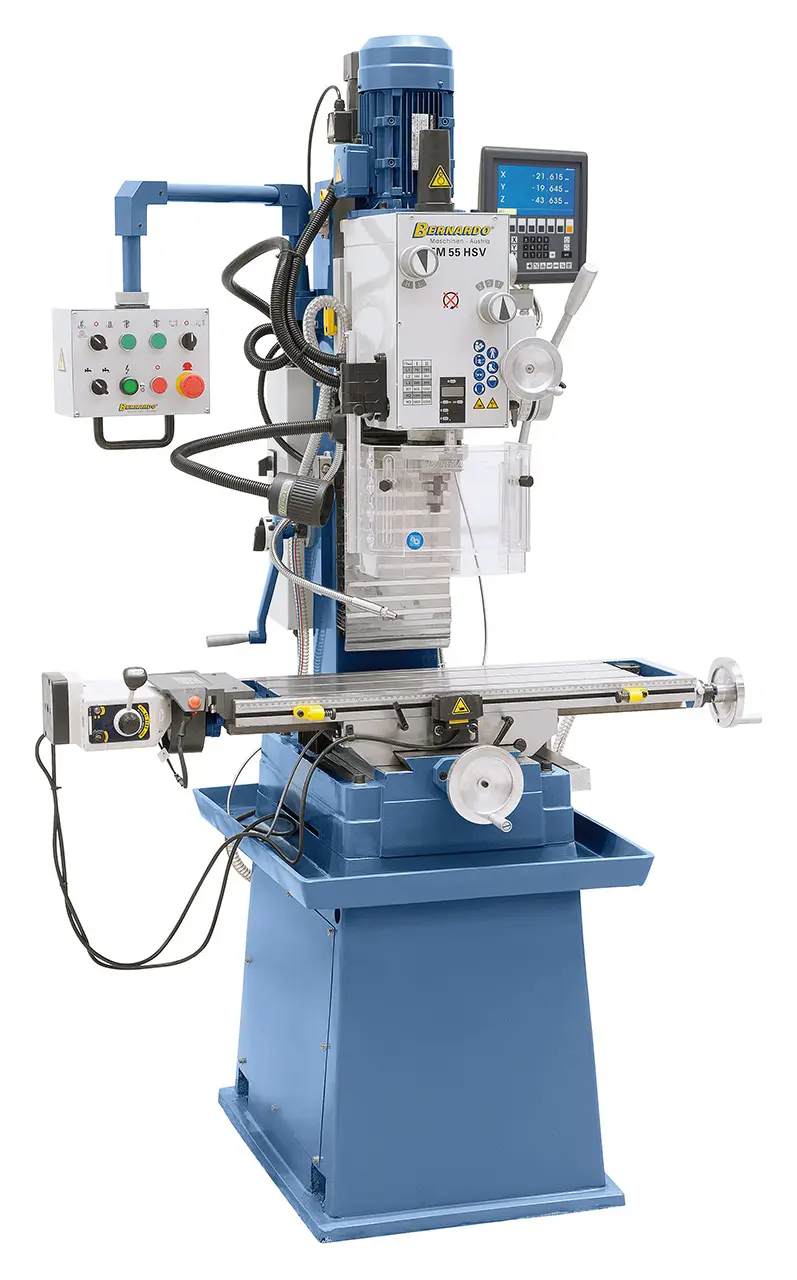

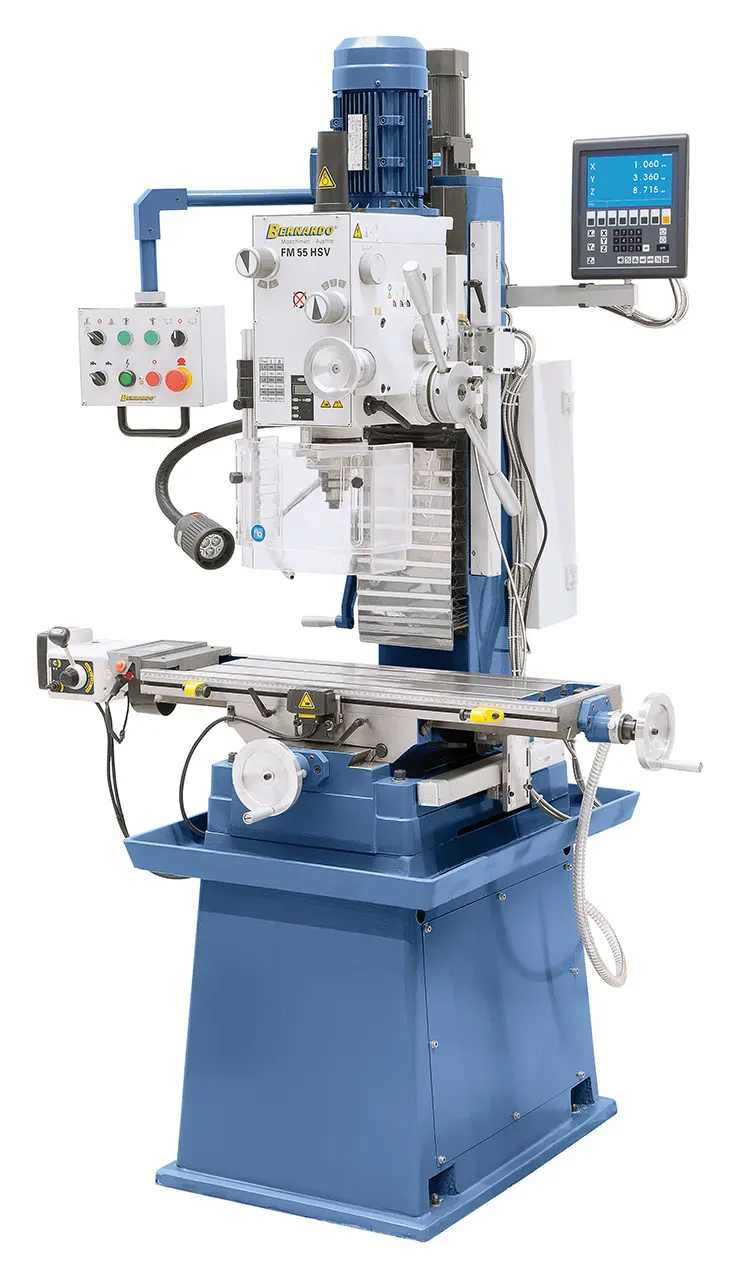

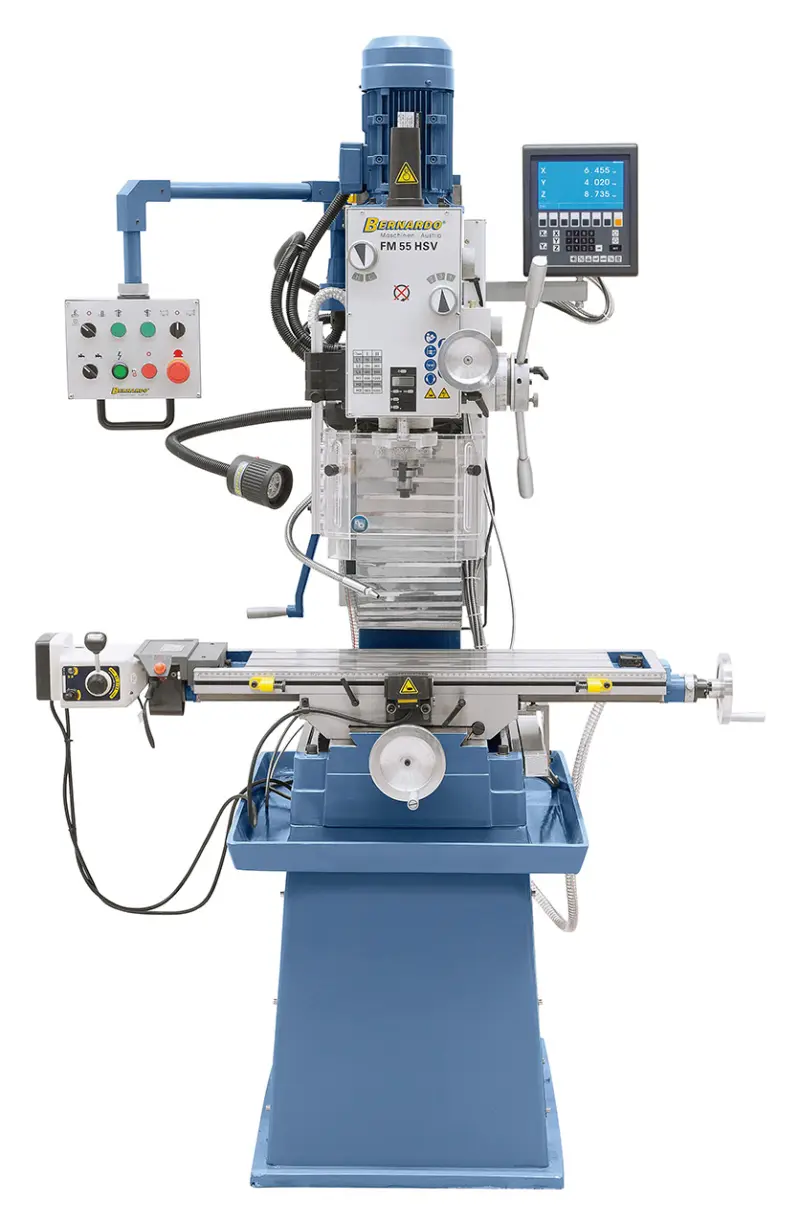

Vrtačko-frézka Bernardo FM 55 HSV s digitálním odměřováním 3 os

Vrtačko-frézka FM 55 HSV přesvědčí svou stabilní konstrukcí a jednoduchým ovládáním.
Již základní výbava obsahuje všechno důležité příslušenství (tříosé digitální odměřování, strojní posuv křížového stolu, motorické výškové nastavení frézovací hlavy, centrální mazání, chladicí zařízení, LED pracovní osvětlení, litinový podstavec s chladicím žlábkem, bezpečnostní zařízení podle normy CE, …), díky tomu je stroj univerzálně použitelný.

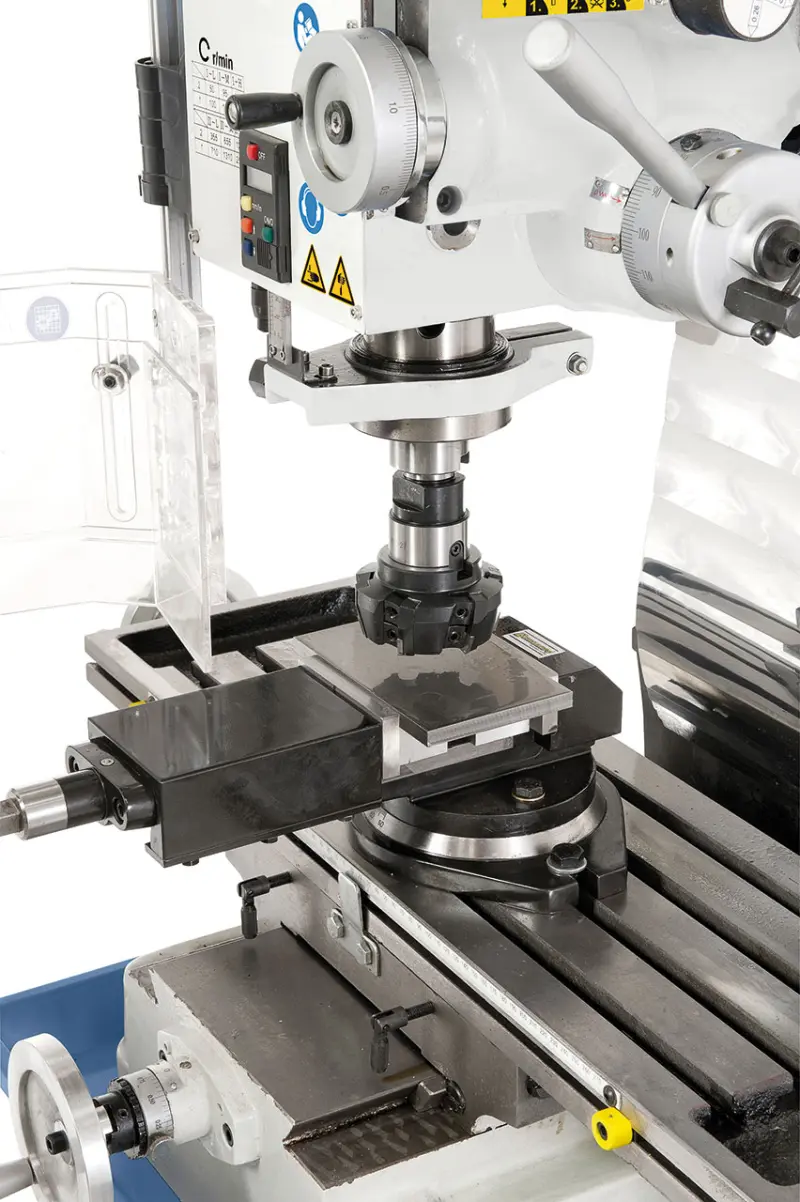

• Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
• Sériově dodávaná frézka s digitálním odměřováním, automatickým posuvem pinoly a závitovacím zařízením

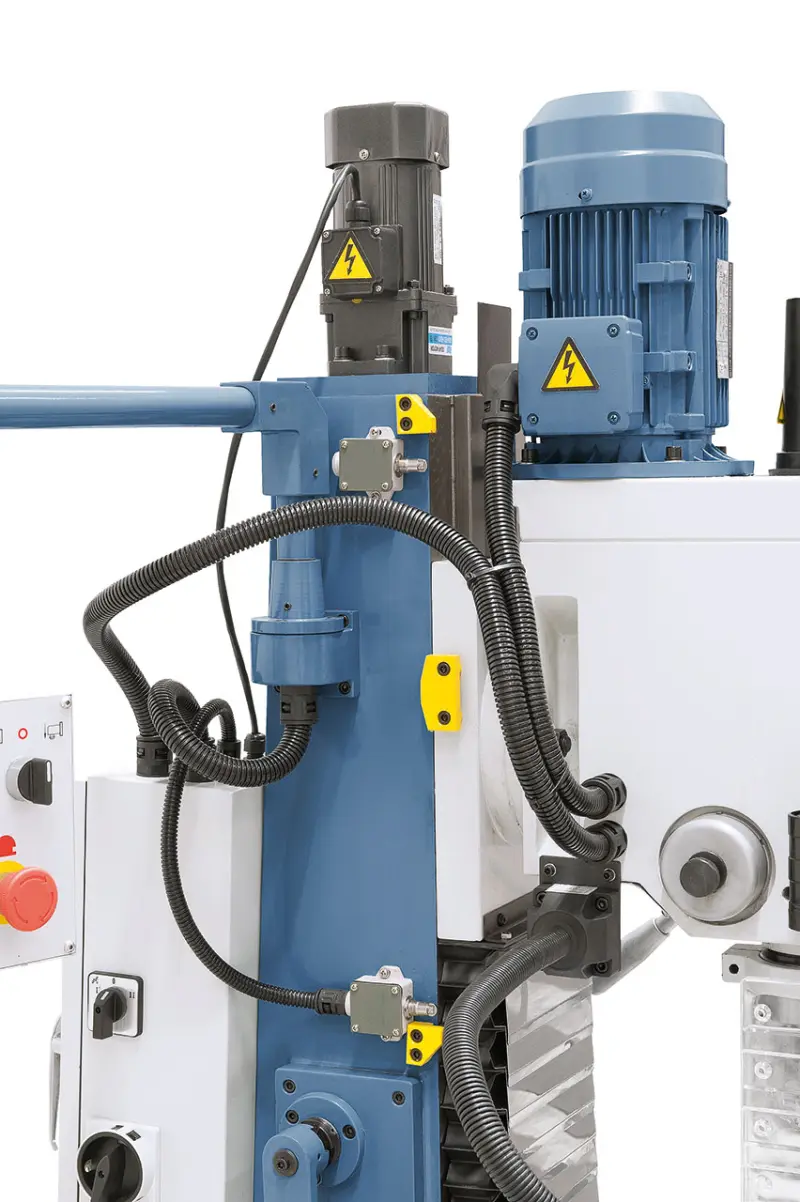

• Výškové nastavení frézovací hlavy pomocí motoru

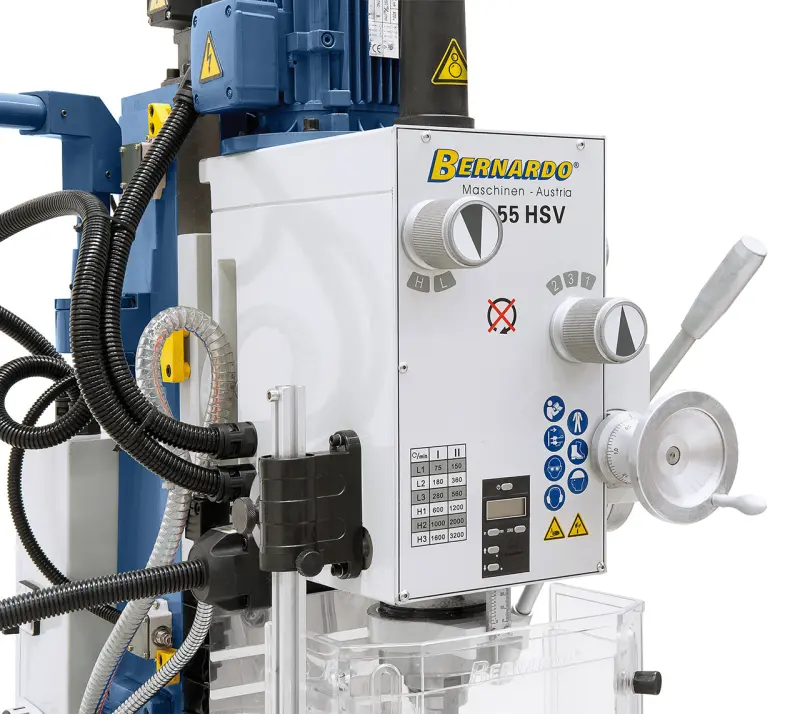

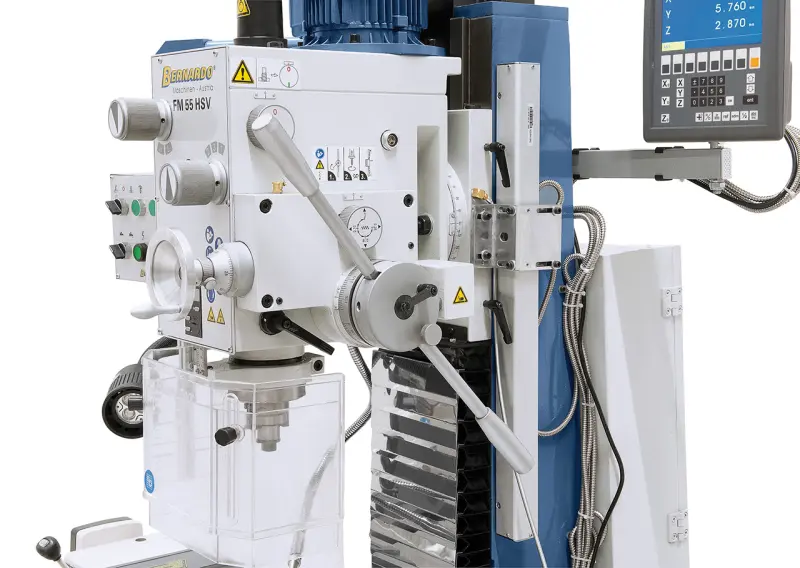

• Frézka je vybavena digitálním zobrazením pohybu pinoly

• Oboustranně naklápěcí frézovací hlava ±60° pro vrtání pod úhlem, frézování úkosů, srážení hran, atd.

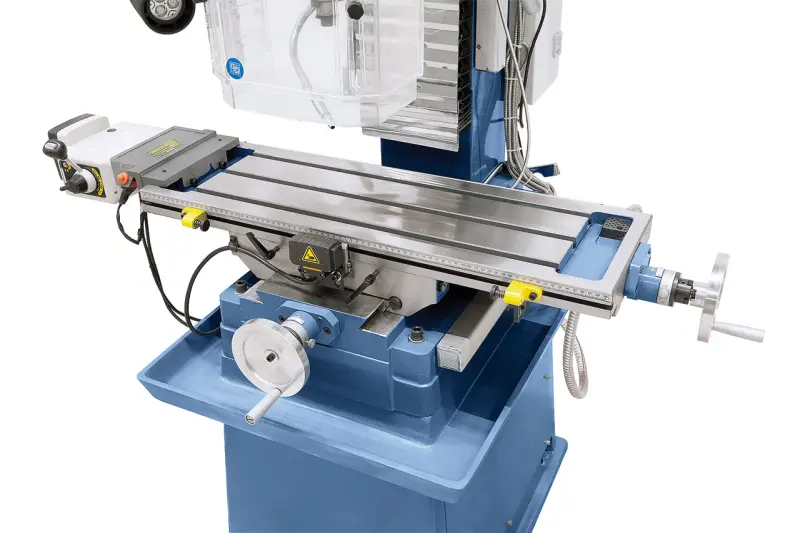

• Rychlé přestavení stolu v ose X automatickým rychloposuvem
• Základna stroje je odlita z litiny a snižuje vibrace při obrábění
• Digitální odměřování ve všech 3 osách již v základní výbavě frézky
• 12 rychlostí s výkonným 2stupňovým hnacím motorem (75 - 3200 ot/min)
• Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
• Výškové nastavení frézovací hlavy pomocí motoru
• Rybinovité vedení pro osu X, Y a Z, nastavitelné pomocí klínových lišt
• Velká stabilita frézovací hlavy díky rybinovému vedení

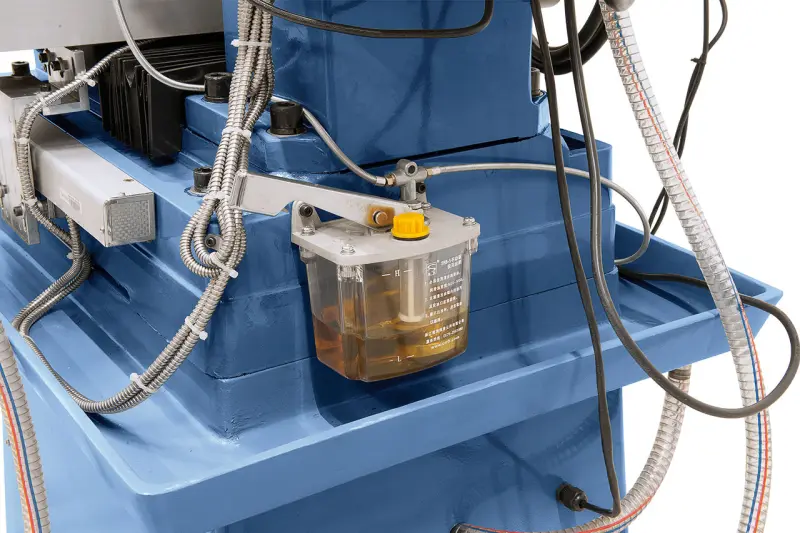

• Centrální mazání všech vodicích drah
• Vysoká bezpečnost je zajištěna výškově stavitelným krytem sklíčidla s mikrospínačem
• Potřebná bezpečnostní zařízení podle normy CE

Součásti dodávky vrtačko-frézky Bernardo

• Automatický - strojní posuv pinoly
• Zdvihací motor frézovací hlavy

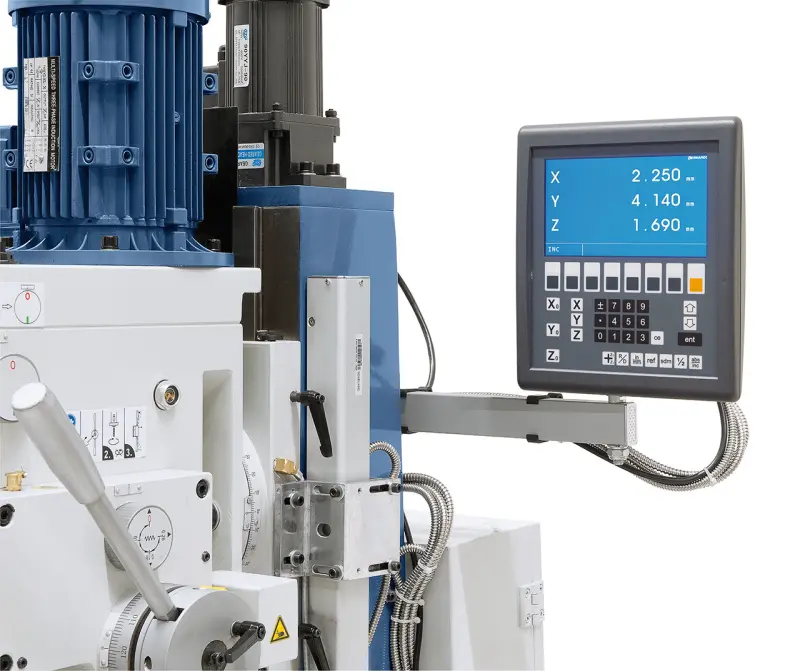

• Digitální odměřování ES-12 V s LCD displejem pro 3 osy
• Strojní posuv v ose X - Bernardo AL 450 D
• Upínací šroub M 16 ve vřeteni
• Rychloupínací sklíčidlo 3 - 16 mm / B 16
• Upínací trn MK 4 / B 16
• Redukční pouzdro MK 4/MK 3
• Kombinovaný upínací trn MK 4 / 27 mm
• Výškově stavitelný ochranný kryt
• Závitovací zařízení
• LED pracovní osvětlení
• Digitální zobrazení zdvihu pinoly
• Lamelový ochranný kryt
• Nastavitelná stupnice
• Centrální mazání
• Chladicí zařízení
• Litinový podstavec s chladicím žlábkem
• Servisní nářadí
