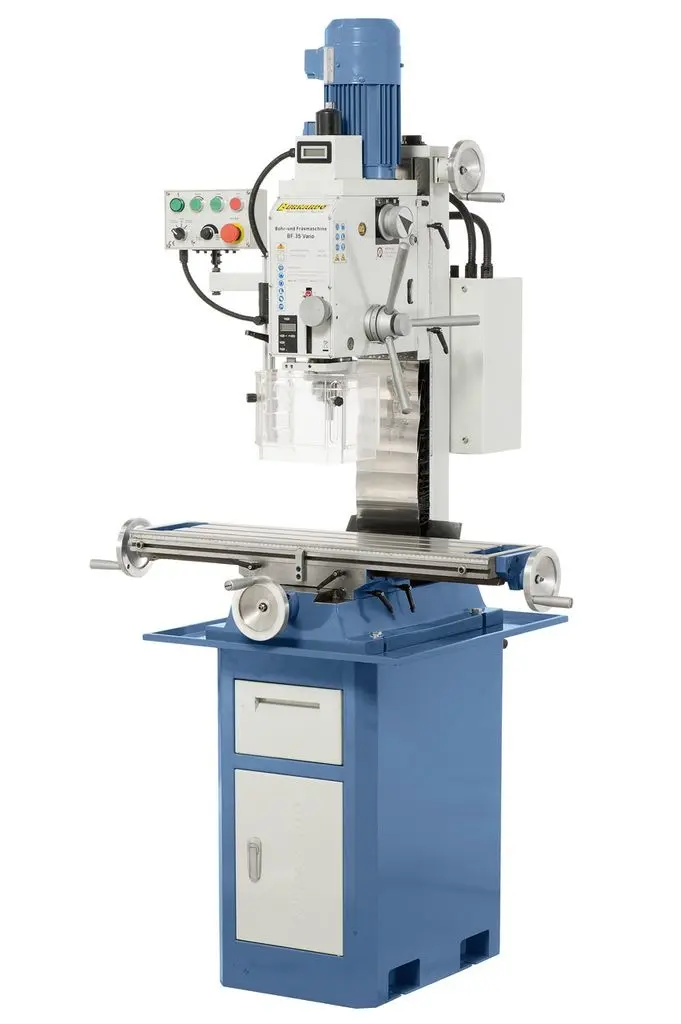

Vrtačko-frézka Bernardo BF 35 Vario (strojní posuv, digit.odměřování)

BER021046

02-1046

Vrtačko-frézka Bernardo BF 35 Vario (strojní posuv, digit.odměřování)

Další obrázky

Vrtačko-frézka Bernardo BF 35 Vario (strojní posuv, digit.odměřování)

BER021046 02-1046

napájecí napětí 230 V, výkon motoru 1,5 kW, otáčky (3 st. - plynule) 75 ÷ 3000 U.min^-1, kužel vřetena ISO 30, stopková fréza 25 mm, čelní fréza 75 mm, zdvih pinoly 105 mm, vyložení 210 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 360 mm, rozměry 1130 × 900 × 1300 mm

Dostupnost na dotaz

97 913,20 Kč

80 920,00 Kč bez DPH

Do košíku

Dotaz

Na splátky

Vhodné příslušenství

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 3 (M 3 ÷ M 12)

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 3 (M 3 ÷ M 12)

sklíčidlo pro M3 ÷ M12

Závitořezná hlava Bernardo Super M5 ÷ M12

Závitořezná hlava Bernardo Super M5 ÷ M12

Kombinovaný frézovací trn Bernardo MK 3/ 22 mm

Kombinovaný frézovací trn Bernardo MK 3/ 22 mm

Kombinovaný frézovací trn Bernardo MK 3/ 22 mm

Kleštinový upínač Bernardo MK 3 a 13 ks kleštin ER 32 (3 - 20 mm)

Kleštinový upínač Bernardo MK 3 a 13 ks kleštin ER 32 (3 - 20 mm)

Kleštinový upínač Bernardo ER32 - MK 3 a 13 ks kleštin 3 - 20 mm

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů Sada kleštin pro kužel MK 3. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Otočný strojní svěrák Bernardo KV 150

Otočný strojní svěrák Bernardo KV 150

Strojní svěrák Bernardo KV 150 s otočným stolem Využití svěráku: obráběcí centra, frézování, vrtání a broušení Tělo svěráku je vyrobeno z kvalitní litiny Vodící plochy jsou kalené a broušené Mechanický upínací systém svěráku Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360° Robustní konstrukce vhodná pro frézování, vrtání a broušení Vyměnitelné upínací čelisti jsou kalené a broušené

Strojní svěrák Bernardo FJ 100 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 100 s velkým upínacím rozsahem

Přesný strojní svěrák Bernardo PS 100

Přesný strojní svěrák Bernardo PS 100

Přesný strojní svěrák Bernardo PS 100Šířka čelistí : 100 mmUpínací délka : 100 mmVáha : 17 kg

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6 Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky Deska stolu je vyrobena z vysoce kvalitní litiny Šnek je kalený a broušený, vyrobený ze speciální litiny Upínání stolu pomocí dvou upínacích pák Převodový poměr 90:1 Možnost dělení prostřednictvím ručního kolečka s noniusem Pracovní stůl se stupnicí 360°

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5 Průměr: 125 mm Výška hrotu (od základny): 64 mm Výška těla: 85 mm Převodový poměr: 60:1 Stupnice: 360° Váha: 7,1 kg

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

Dělicí kotouče Bernardo DP-1 pro kruhový stůl Bernardo HV-6

Dělicí kotouče Bernardo DP-1 pro kruhový stůl Bernardo HV-6

Dělicí kotouče Bernardo DP-1 pro kruhový stůl Bernardo HV-6

Koník TS-1 pro kruhový stůl HV-6

Koník TS-1 pro kruhový stůl HV-6

Koník Bernardo TS-1 pro kruhový stůl HV-6

Dostupnost na dotaz

Přesná vyvrtávací hlava Bernardo MK 3. Sada pro otvory 10 ÷ 125 mm

Přesná vyvrtávací hlava Bernardo MK 3. Sada pro otvory 10 ÷ 125 mm

upínání MK 3, rozsah 10 ÷ 125 mm

Sada upínek Bernardo SPW 12 (58 ks)

Sada upínek Bernardo SPW 12 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Dotykové čidlo, sada 5 dílů

Dotykové čidlo, sada 5 dílů

Čidlo dotykové, sada 5 dílů

Podstavec Bernardo BF 5

Podstavec Bernardo BF 5

Podstavec Bernardo BF 5 Univerzální stojan pro vrtačky a vrtačko fézky S vanou na třísky Skřínka s uzamykatelnými dveřmi a s odkládací policí Barevné provedení - RAL 5014 holubí modrá Vhodné pro BF 20 Super a BF 30 Super Stojan Bernardo BF 5 - Specifikace Šířka [mm]: 590 Hloubka [mm]: 665 Výška [mm]: 720 Hmotnost [kg]: 40

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Univerzální posuv Bernardo AL 350 D pro osu X

Univerzální posuv Bernardo AL 350 D pro osu X

pro frézovací stůl, BF 30 Super / BF 35 vario

Digitální měřič polohy 1-osý POSITRON P2 - 600 mm

Digitální měřič polohy 1-osý POSITRON P2 - 600 mm

Digitální měřič 1-osý Bernardo POSITRON P2-600 mm

Podstavec Bernardo BF 5 Deluxe s vanou na třísky

Podstavec Bernardo BF 5 Deluxe s vanou na třísky

Podstavec Bernardo BF 5 Deluxe Univerzální stojan pro vrtačky a vrtačko fézky S vanou na třísky Skřínka s uzamykatelnými dveřmi a s odkládací policí Barevné provedení - RAL 5014 holubí modrá Vhodné pro FM 50

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 3 (M 3 ÷ M 12)

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 3 (M 3 ÷ M 12)

sklíčidlo pro M3 ÷ M12

Závitořezná hlava Bernardo Super M5 ÷ M12

Závitořezná hlava Bernardo Super M5 ÷ M12

Kombinovaný frézovací trn Bernardo MK 3/ 22 mm

Kombinovaný frézovací trn Bernardo MK 3/ 22 mm

Kombinovaný frézovací trn Bernardo MK 3/ 22 mm

Kleštinový upínač Bernardo MK 3 a 13 ks kleštin ER 32 (3 - 20 mm)

Kleštinový upínač Bernardo MK 3 a 13 ks kleštin ER 32 (3 - 20 mm)

Kleštinový upínač Bernardo ER32 - MK 3 a 13 ks kleštin 3 - 20 mm

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů Sada kleštin pro kužel MK 3. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Otočný strojní svěrák Bernardo KV 150

Otočný strojní svěrák Bernardo KV 150

Strojní svěrák Bernardo KV 150 s otočným stolem Využití svěráku: obráběcí centra, frézování, vrtání a broušení Tělo svěráku je vyrobeno z kvalitní litiny Vodící plochy jsou kalené a broušené Mechanický upínací systém svěráku Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360° Robustní konstrukce vhodná pro frézování, vrtání a broušení Vyměnitelné upínací čelisti jsou kalené a broušené

Strojní svěrák Bernardo FJ 100 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 100 s velkým upínacím rozsahem

Přesný strojní svěrák Bernardo PS 100

Přesný strojní svěrák Bernardo PS 100

Přesný strojní svěrák Bernardo PS 100Šířka čelistí : 100 mmUpínací délka : 100 mmVáha : 17 kg

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6 Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky Deska stolu je vyrobena z vysoce kvalitní litiny Šnek je kalený a broušený, vyrobený ze speciální litiny Upínání stolu pomocí dvou upínacích pák Převodový poměr 90:1 Možnost dělení prostřednictvím ručního kolečka s noniusem Pracovní stůl se stupnicí 360°

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5 Průměr: 125 mm Výška hrotu (od základny): 64 mm Výška těla: 85 mm Převodový poměr: 60:1 Stupnice: 360° Váha: 7,1 kg

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

Dělicí kotouče Bernardo DP-1 pro kruhový stůl Bernardo HV-6

Dělicí kotouče Bernardo DP-1 pro kruhový stůl Bernardo HV-6

Dělicí kotouče Bernardo DP-1 pro kruhový stůl Bernardo HV-6

Koník TS-1 pro kruhový stůl HV-6

Koník TS-1 pro kruhový stůl HV-6

Koník Bernardo TS-1 pro kruhový stůl HV-6

Dostupnost na dotaz

Přesná vyvrtávací hlava Bernardo MK 3. Sada pro otvory 10 ÷ 125 mm

Přesná vyvrtávací hlava Bernardo MK 3. Sada pro otvory 10 ÷ 125 mm

upínání MK 3, rozsah 10 ÷ 125 mm

Sada upínek Bernardo SPW 12 (58 ks)

Sada upínek Bernardo SPW 12 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Dotykové čidlo, sada 5 dílů

Dotykové čidlo, sada 5 dílů

Čidlo dotykové, sada 5 dílů

Podstavec Bernardo BF 5

Podstavec Bernardo BF 5

Podstavec Bernardo BF 5 Univerzální stojan pro vrtačky a vrtačko fézky S vanou na třísky Skřínka s uzamykatelnými dveřmi a s odkládací policí Barevné provedení - RAL 5014 holubí modrá Vhodné pro BF 20 Super a BF 30 Super Stojan Bernardo BF 5 - Specifikace Šířka [mm]: 590 Hloubka [mm]: 665 Výška [mm]: 720 Hmotnost [kg]: 40

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Univerzální posuv Bernardo AL 350 D pro osu X

Univerzální posuv Bernardo AL 350 D pro osu X

pro frézovací stůl, BF 30 Super / BF 35 vario

Digitální měřič polohy 1-osý POSITRON P2 - 600 mm

Digitální měřič polohy 1-osý POSITRON P2 - 600 mm

Digitální měřič 1-osý Bernardo POSITRON P2-600 mm

Podstavec Bernardo BF 5 Deluxe s vanou na třísky

Podstavec Bernardo BF 5 Deluxe s vanou na třísky

Podstavec Bernardo BF 5 Deluxe Univerzální stojan pro vrtačky a vrtačko fézky S vanou na třísky Skřínka s uzamykatelnými dveřmi a s odkládací policí Barevné provedení - RAL 5014 holubí modrá Vhodné pro FM 50

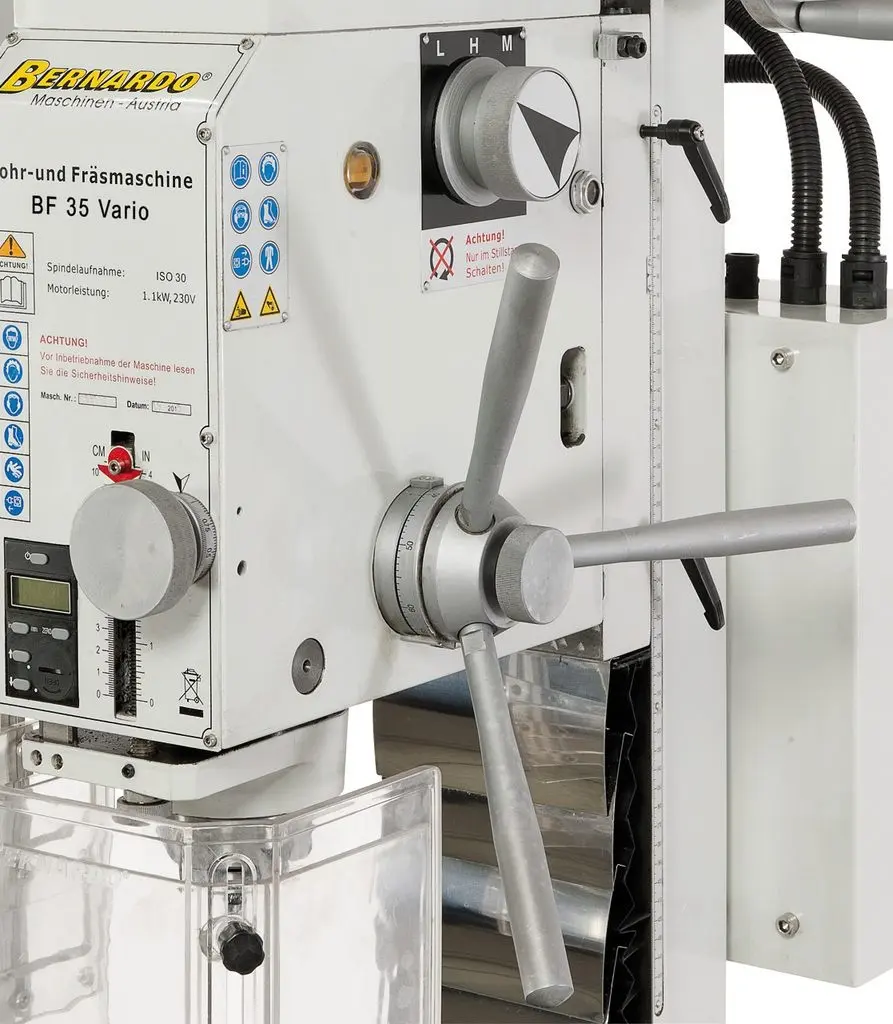

Vrtačko-frézka Bernardo BF 35 Vario (strojní posuv, digit.odměřování)

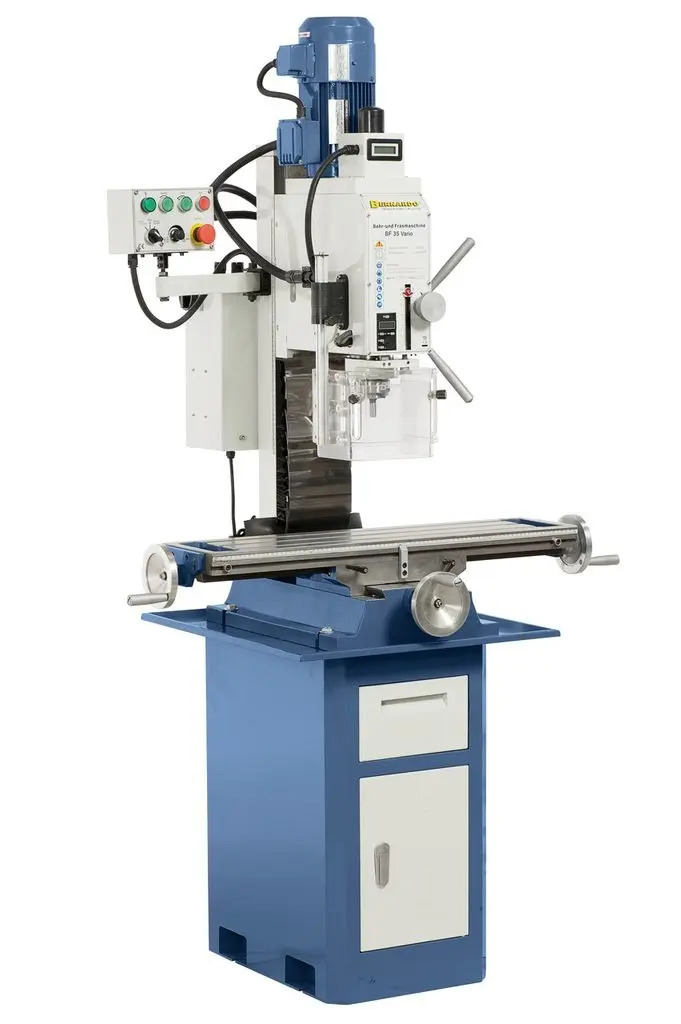

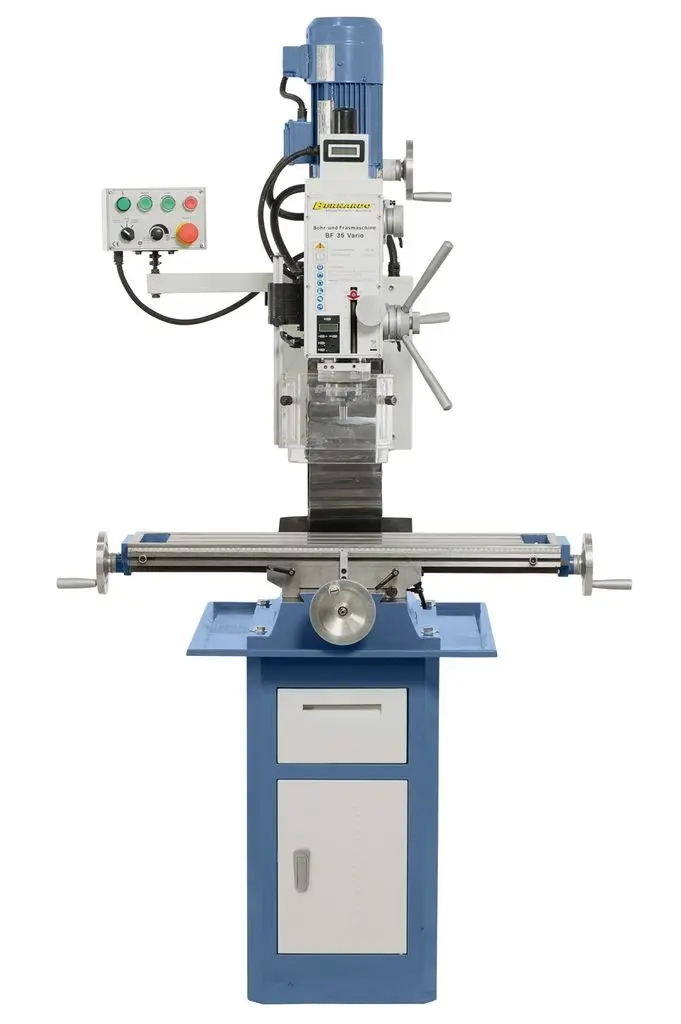

Vrtačko-frézka Bernardo BF 35 Vario

Vrtačko-frézky Bernardo BF 35 Vario jsou vybaveny kvalitním Delta-frekvenčním měničem otáček.
Významnou výhodu činí vysoký točivý moment motoru ve spodním rozsahu otáček a téměř konstantní rychlost otáček i při zatížení.
Nejčastěji tyto modely vrtačko-frézek využijí profesionální uživatelé a modeláři, ale i lze je používat i v oblasti vzdělávání.

Mnohostranné využití těchto obráběcích strojů je při drážkování, vrtání, rovinném frézování, …
Velký rozsah pracovních otáček od 75 do 3000 otáček za minutu, optimálně rozdělených pomocí 3 stupňové převodovky

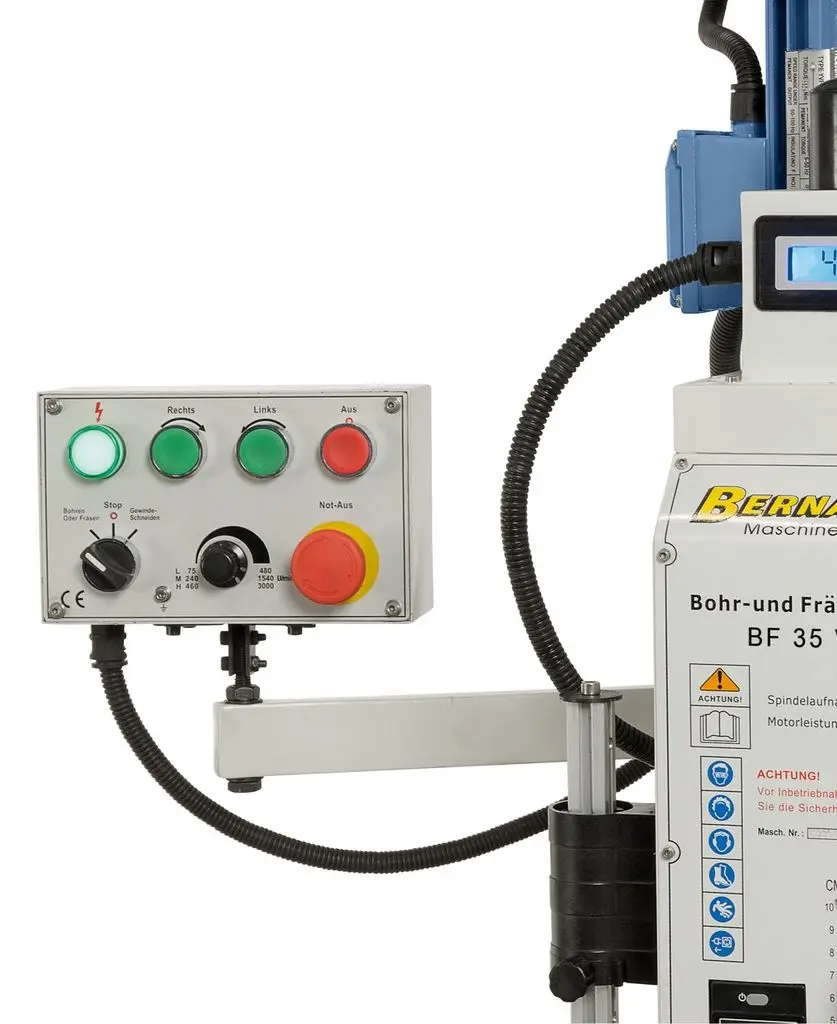

Sériové výbava pravým a levým chodem, optimálně pro řezání závitů
Rybinové vedení v osách x, y a z, s možností seřizování vůlí pomocí klínových lišt
Vysoká přesnost chodu vřetene (≤ 0,015 mm) díky kvalitnímu uložení

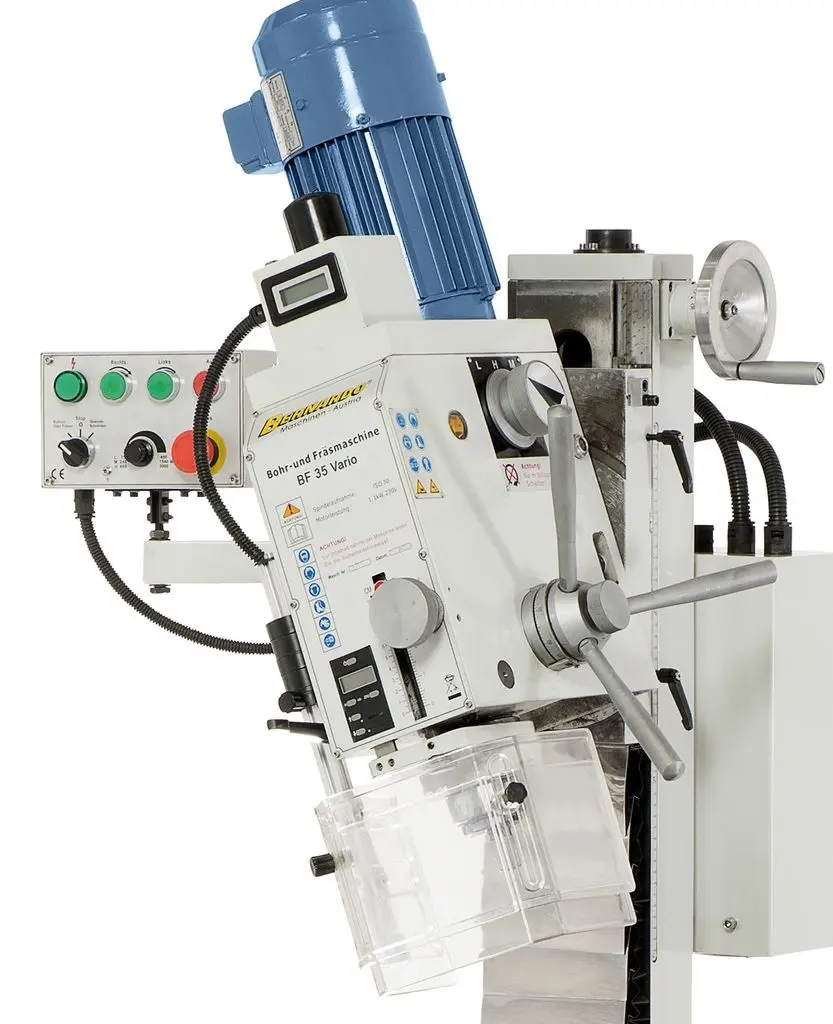

Oboustranně otočná frézovací hlava v rozsahu ±90° pro vrtání pod úhlem, úkosové frézování atd.

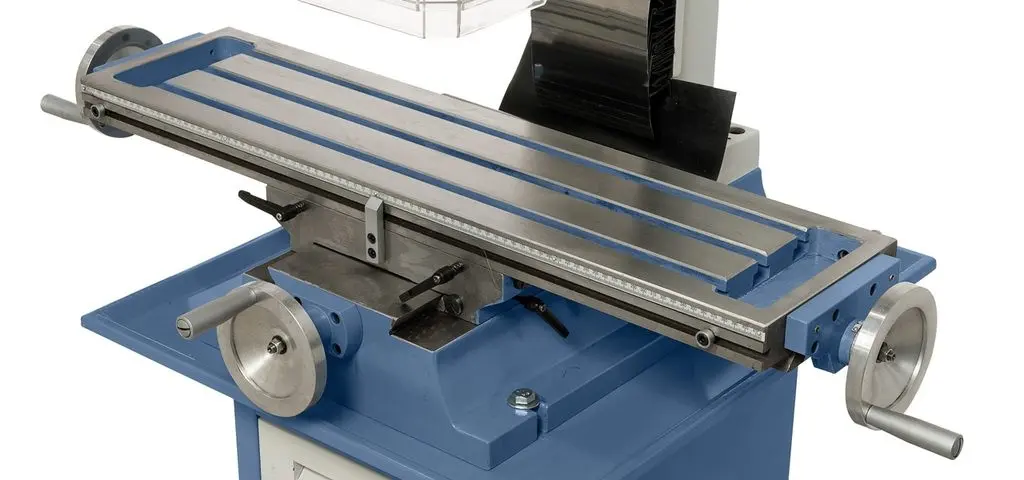

Bohatě dimenzovaný křížový stůl s T-drážkami a kvalitně opracovaným povrchem
Tichý a silný hnací motor s frekvenčním měničem
Velmi tichý chod díky převodovce s broušenými koly v olejové lázni

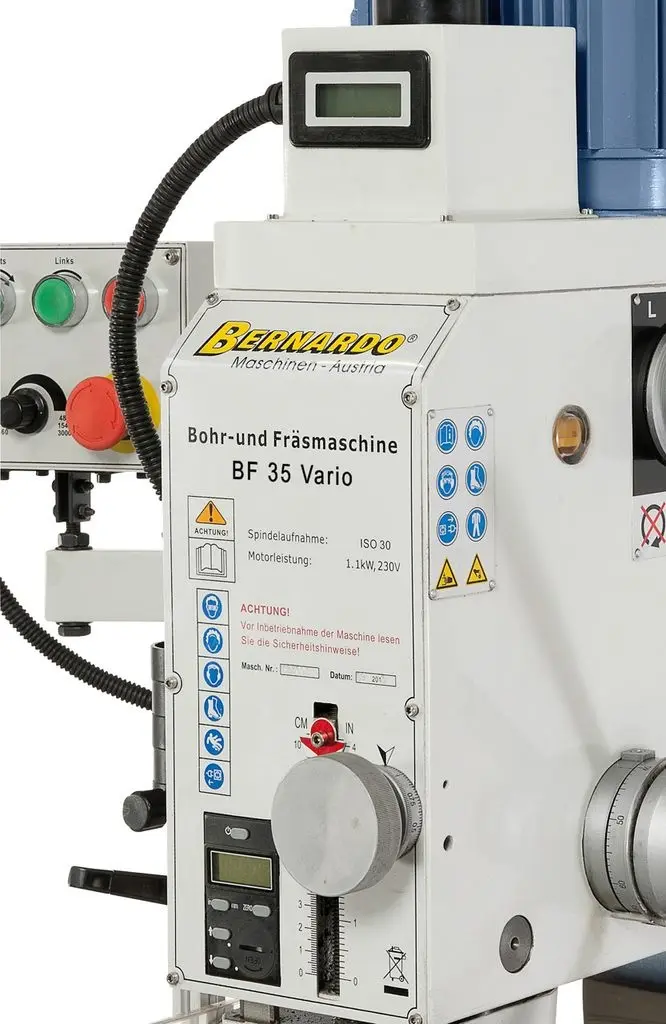

Digitální zobrazení otáček a hloubky vrtání v dodávce

Součásti dodávky vrtačko-frézky Bernardo

Rychloupínací sklíčidlo 3 ÷ 16 mm / B 16
Upínací trn ISO 30 / B 16
Upínací šroub M 12 pro vřeteno
Digitální zobrazení otáček
Digitální zobrazení zdvihu pinoly

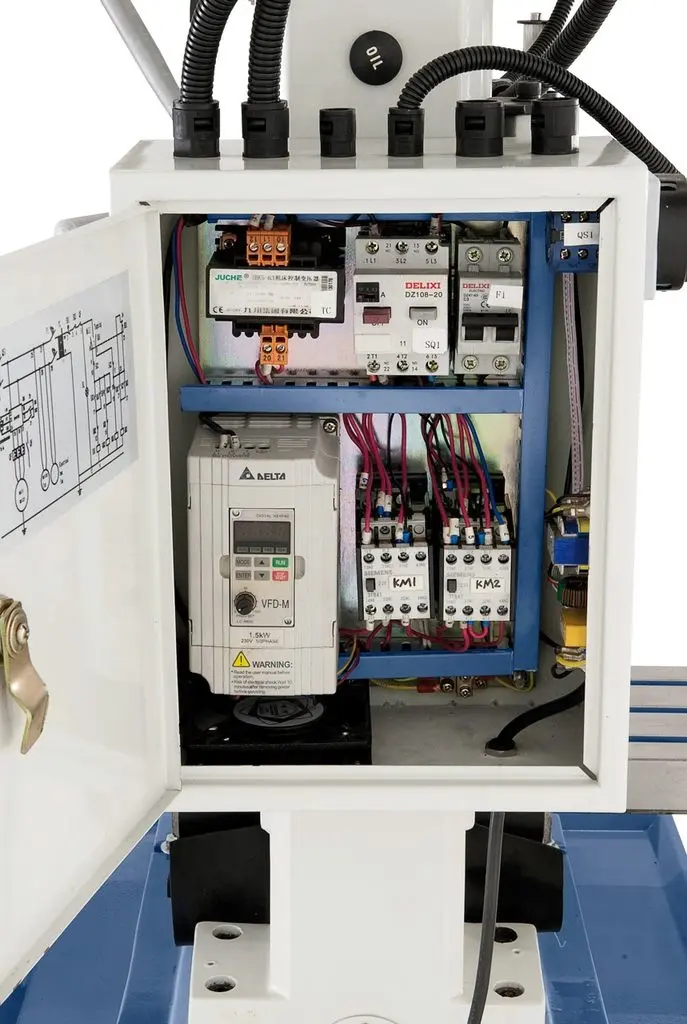

Frekvenční měnič otáček

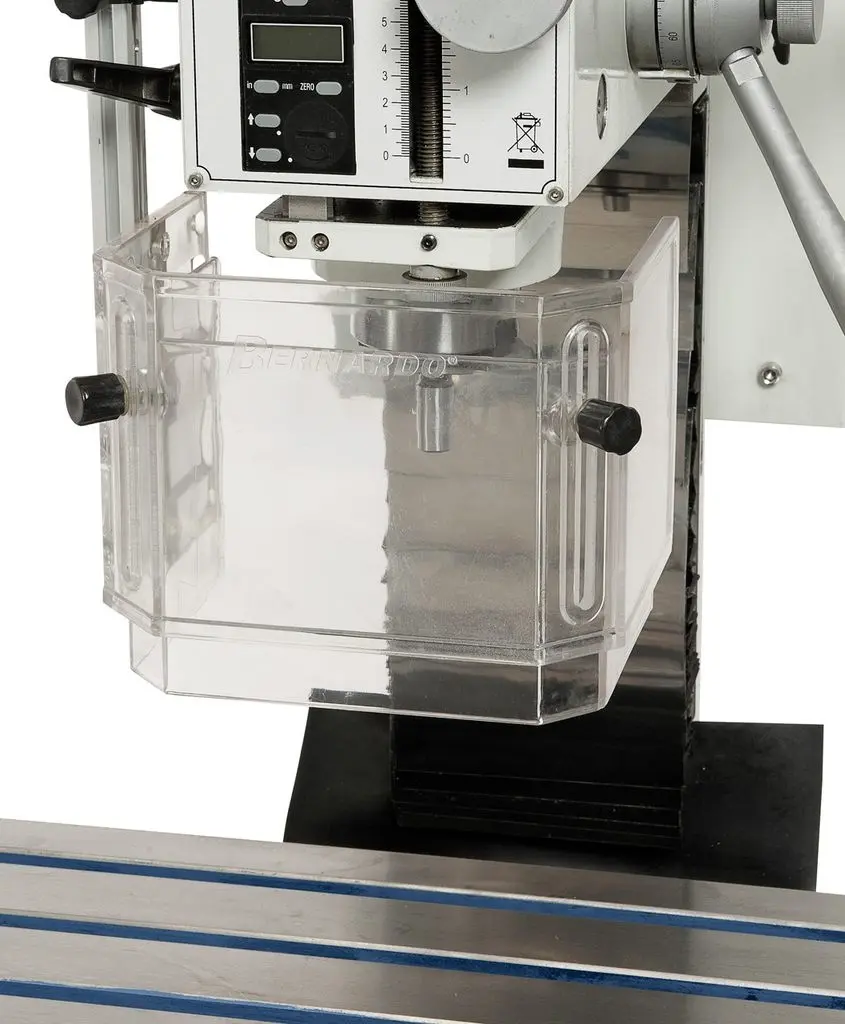

Výškově stavitelný ochranný štítek
Lamelový kryt pojezdu
Obslužné a servisní nářadí

Technické parametry

Napětí [V / Hz]: 230 / 50
Motor - výkon S1 100% [W]: 1 500
Motor - příkon S6 40% [W]: 2 200
Průměr vrtáku (ocel) [mm]: 30
Čelní fréza max. [mm]:75
Stopková fréza max. [mm]: 25
Řezání závitů max.: -
Vyložení [mm]: 210
Vzdálenost vřeteno / stůl [mm]: 75 ÷ 360
Zdvih pinoly [mm]: 105
Otáčky, plynule [U.min^-1]: 75 ÷ 480 / 240 ÷ 1 540 / 460 ÷ 3 000
Kužel vřetena: ISO 30
Velikost stolu [mm]: 840 x 210
Pojezd stolu (x / y) [mm]: 560 / 210
Výkyvná fréz. hlava [°]: ±90
Výškové nastavení fréz. hlavy [mm]: 285
T-drážky [mm]: 14
Rozměry (š x h x v) [mm]: 1 130 × 900 × 1 300
Hmotnost [kg]: 235

Vrtačko-frézka Bernardo KF 20 L

Vrtačko-frézka Bernardo KF 20 L

napájecí napětí 230 V, výkon motoru 350 W, otáčky (2 st. - plynule) 0 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 10 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 290 mm, rozměry 510 x 550 x 760 mm

Vrtačko-frézka Bernardo KF 10

Vrtačko-frézka Bernardo KF 10

napájecí napětí 230 V, výkon motoru 150 W, otáčky (plynule) 100 ÷ 2000 U.min-1, kužel vřetena MK 2, stopková fréza 10 mm, čelní fréza 20 mm, zdvih pinoly 30 mm, vyložení 140 mm, naklopení hlavy ±45°, rozměry 420 × 343 × 720 mm

Vrtačko-frézka Bernardo KF 20

Vrtačko-frézka Bernardo KF 20

napájecí napětí 230 V, výkon motoru 350 W, otáčky (2 st. - plynule) 0 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 10 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 290 mm, rozměry 510 x 550 x 760 mm

Vrtačko-frézka Bernardo KF 16 L Vario s digitálním odměřováním

Vrtačko-frézka Bernardo KF 16 L Vario s digitálním odměřováním

DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužel vřetena MK 2, stopková fréza 16 mm, čelní fréza 50 mm, zdvih pinoly 50 mm, vyložení 170 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 275 mm, rozměry 610 x 500 x 820 mm

Dostupnost na dotaz

Vrtačko-frézka Bernardo KF 16 L Vario

Vrtačko-frézka Bernardo KF 16 L Vario

DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužel vřetena MK 2, stopková fréza 16 mm, čelní fréza 50 mm, zdvih pinoly 50 mm, vyložení 170 mm, naklopení hlavy ±90°, rozměry 610 x 500 x 820 mm

Vrtačko-frézka Bernardo KF 20 Super

Vrtačko-frézka Bernardo KF 20 Super

DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (plynule) 100 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 16 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 285 mm, rozměry 520 x 500 x 740 mm

Vrtačko-frézka Bernardo KF 25 D Vario

Vrtačko-frézka Bernardo KF 25 D Vario

napájecí napětí 230 V, výkon motoru 600 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužel vřetena MK 2, stopková fréza 20 mm, čelní fréza 63 mm, zdvih pinoly 52 mm, vyložení 170 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 325 mm, rozměry 750 x 560 x 930 mm

Vrtačko-frézka Bernardo KF 20 L Super

Vrtačko-frézka Bernardo KF 20 L Super

DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (plynule) 100 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 16 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 285 mm, rozměry 520 x 500 x 740 mm

Katalogy

Akce 14. 10.2020 - 31. 12.2020

Akce 14. 10.2020 - 31. 12.2020 (1MB)

BERNARDO brusky

BERNARDO brusky (14MB)

BERNARDO frézky

BERNARDO frézky (21MB)

BERNARDO kovoobrábění

BERNARDO kovoobrábění (90MB)

BERNARDO pily

BERNARDO pily (13MB)

BERNARDO soustruhy

BERNARDO soustruhy (16MB)

BERNARDO vrtačky

BERNARDO vrtačky (12MB)

brusky

brusky (16MB)

Brusky 2021

Brusky 2021 (16MB)

Magnetické vrtačky 2021

Magnetické vrtačky 2021 (7MB)

magneticke_vrtacky

magneticke_vrtacky (7MB)

Pásové a kotoučové pily 2021

Pásové a kotoučové pily 2021 (16MB)

pasove_a_kotoucove_pily

pasove_a_kotoucove_pily (13MB)

soustruhy

soustruhy (19MB)

Soustruhy 2021

Soustruhy 2021 (22MB)

Soustruhy na dřevo

Soustruhy na dřevo (35MB)

vrtacko_frezky

vrtacko_frezky (22MB)

Vrtačkofrézky 2021

Vrtačkofrézky 2021 (26MB)

vrtacky

vrtacky (13MB)

Vrtačky 2021

Vrtačky 2021 (14MB)

Závitořezné vrtačky 2021

Závitořezné vrtačky 2021 (1MB)

zavitorezne_vrtacky

zavitorezne_vrtacky (2MB)

platba nad 3500 Kč do 30 kg

Doručení do 24 hodin

při objednání do 10 hod.

rychle a bezpečně

Platba QR kódem

ihned po odeslání objednávky
