- Motor - výkon S1 100% [W]: 1 500
- Motor - výkon S6 40% [W]: 2 200
- Napájecí napětí [V]: 400
- Průměr vrtáku (ocel) [mm]: 35
- Průměr vrtáku (litina) [mm]: 42
- Řezání závitů max.: M 22
- Vyložení [mm]: 335
- Počet otáček vřetene, plynule [U.min-1]: (2) 65 ÷ 460 / 460 ÷ 3 250
- Posuv pinoly [mm.U-1]: 0,1 / 0,2 / 0,3
- Upínání ve vřetenu: MK 4
- Průměr pinoly [mm]: 62
- Zdvih pinoly [mm]: 165
- Velikost stolu [mm]: 700 × 280
- Velikosti T-drážky [mm]: 14
- Vzdálenost vřeteno / stůl max. [mm]: 150 ÷ 540
- Dráhy pojezdů (x/y) [mm]: 320/270
- Výškový posun frézovací hlavy [mm]: 390
- Natáčení frézovací hlavy [°]: ±50°
- Rozměry (š x h x v) [mm]: 1 200 × 1 450 × 2 275
- Hmotnost [kg]: 760
Vrtačko-frézka Bernardo BF 35 DV (Dig.odměř., posuv osy y)
BER021318XL
02-1318XL
Nadlimitní doprava
Vrtačko-frézka Bernardo BF 35 DV (Dig.odměř., posuv osy y)
napájecí napětí 400 V, výkon motoru 1,5 kW, otáčky (2 st. - plynule) 65 ÷ 3250 U.min-1, kužel vřetena MK 4, závitování M 22, zdvih pinoly 165 mm, vyložení 335 mm, naklopení hlavy ±50°, vzdálenost vřeteno/stůl max. 540 mm, rozměry 1200 × 1450 × 2275 mm
260 583,18 Kč
215 358,00 Kč
bez DPH
Vhodné příslušenství
BER421020

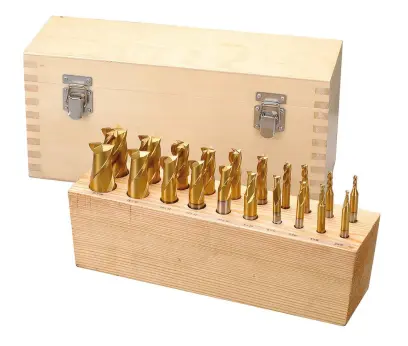

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje
10 ks skladem
3 236,75 Kč
Koupit
BER421085
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
2 ks skladem
5 445,00 Kč
Koupit
BER261007
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Sada kleštin pro kužel MK 4. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
2 ks skladem
11 283,25 Kč
Koupit
BER261023
Kleštiny ER 32, 3 - 20 mm, sada 18-dílná
Kleštiny ER 32, 3 - 20 mm, sada 18-dílná
Do 10 dnů
7 047,04 Kč
Koupit
BER282081
Otočný strojní svěrák Bernardo KV 125
Strojní svěrák Bernardo KV 125 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Tělo svěráku je vyrobeno z kvalitní litiny
Vodící plochy jsou kalené a broušené
Mechanický upínací systém svěráku
Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360°
Robustní konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
4 ks skladem
6 382,75 Kč
Koupit
BER282086
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
upínací délka 220 mm, čelisti 127 mm, otočný 360°
3 ks skladem
12 898,60 Kč
Koupit
BER282089

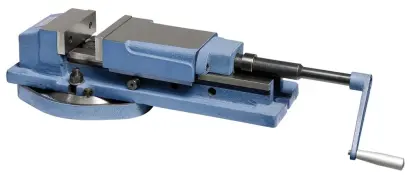

Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí
Dostupnost na dotaz
20 700,68 Kč
Koupit
BER271001
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 8
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 8
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobeno ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
1 ks skladem
14 345,76 Kč
Koupit
BER271046

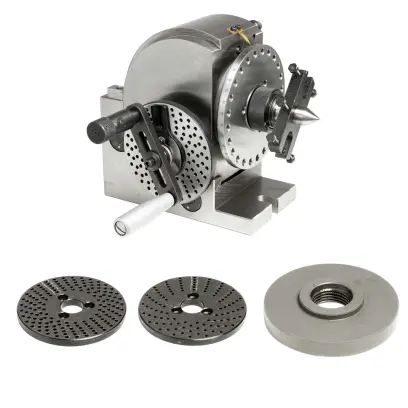

Univerzální dělící hlava BS-1
Univerzální dělící hlava BS-1Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380
Dostupnost na dotaz
21 141,12 Kč
Koupit
BER251020
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
upínání MK 4, rozsah 10 ÷ 225 mm
2 ks skladem
9 105,25 Kč
Koupit
BER281001
Sada upínek Bernardo SPW 12 (58 ks)
3 ks skladem
3 085,50 Kč
Koupit
BER532000

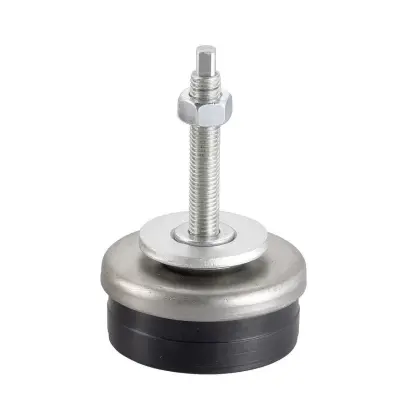

Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje
10 ks skladem
3 236,75 Kč
Koupit
BER421085
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
2 ks skladem
5 445,00 Kč
Koupit
BER261007
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Sada kleštin pro kužel MK 4. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
2 ks skladem
11 283,25 Kč
Koupit
BER261023
Kleštiny ER 32, 3 - 20 mm, sada 18-dílná
Kleštiny ER 32, 3 - 20 mm, sada 18-dílná
Do 10 dnů
7 047,04 Kč
Koupit
BER282081
Otočný strojní svěrák Bernardo KV 125
Strojní svěrák Bernardo KV 125 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Tělo svěráku je vyrobeno z kvalitní litiny
Vodící plochy jsou kalené a broušené
Mechanický upínací systém svěráku
Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360°
Robustní konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
4 ks skladem
6 382,75 Kč
Koupit
BER282086
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
upínací délka 220 mm, čelisti 127 mm, otočný 360°
3 ks skladem
12 898,60 Kč
Koupit
BER282089
Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí
Dostupnost na dotaz
20 700,68 Kč
Koupit
BER271001
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 8
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 8
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobeno ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
1 ks skladem
14 345,76 Kč
Koupit
BER271046
Univerzální dělící hlava BS-1
Univerzální dělící hlava BS-1Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380
Dostupnost na dotaz
21 141,12 Kč
Koupit
BER251020
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
upínání MK 4, rozsah 10 ÷ 225 mm
2 ks skladem
9 105,25 Kč
Koupit
BER281001
Sada upínek Bernardo SPW 12 (58 ks)
3 ks skladem
3 085,50 Kč
Koupit
BER532000
Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit

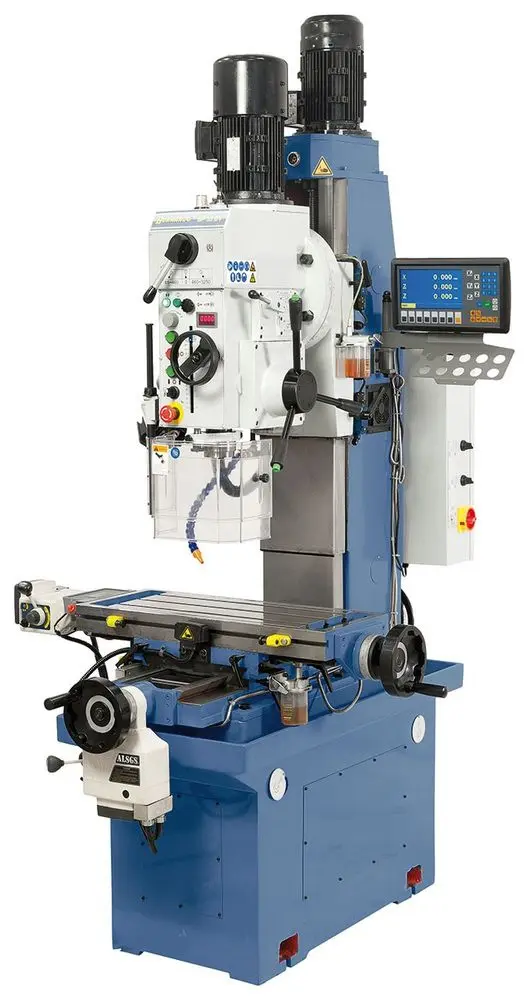

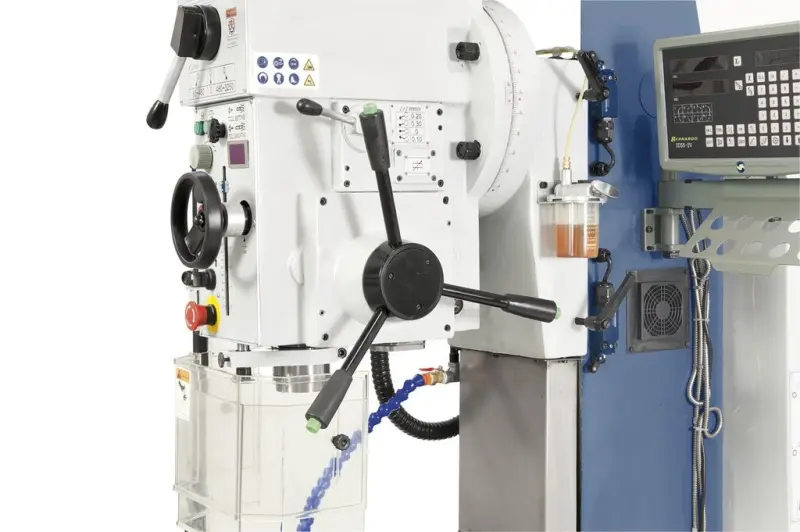

Vrtačko-frézka Bernardo BF 35 DV (Dig.odměř., posuv osy y)

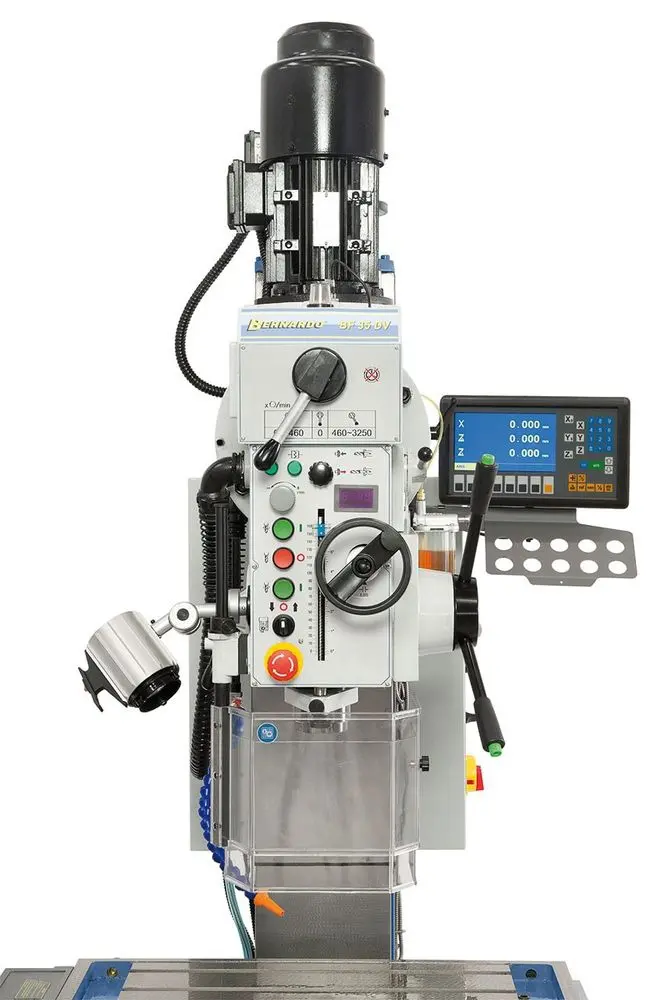

Vrtačko-frézka Bernardo BF 35 DV
Masivní vrtačko-frézka Bernardo BF 35 DV (vario) s digitálním odměřováním,
strojními posuvy a frekvenčním měničem otáček je určena pro vrtání, frézování a zahlubovací práce.
Vzhledem k rozmanitosti použití a rozsahu dodávky, je tato frézka ideálním obráběcím strojem
pro modeláře, řemeslníky a strojírenské opravny.

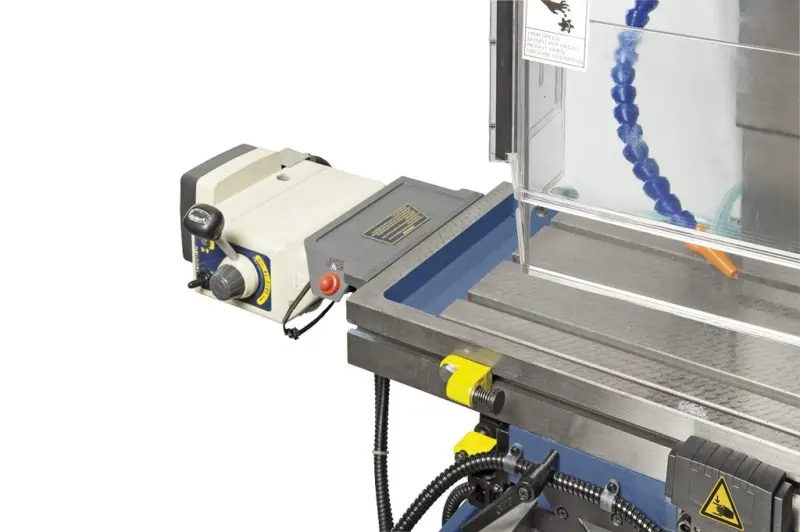

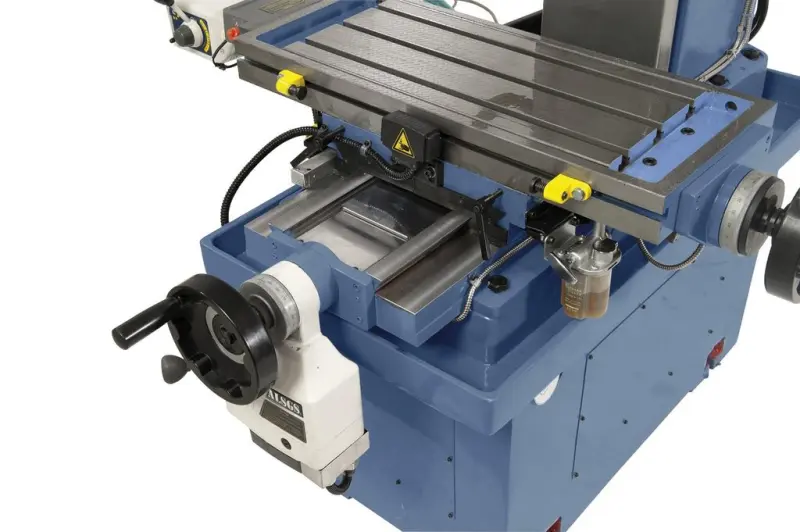

- Rychlé přestavení stolu v osách X a Y pomocí automatického posuvu stolu s rychloposuvem
- Plynulá regulace otáček pomocí frekvenčního měniče s optimalizovanou plochou křivkou točivého momentu
- Ideální obráběcí stroj pro drážkování, rovinné frézování, vrtání

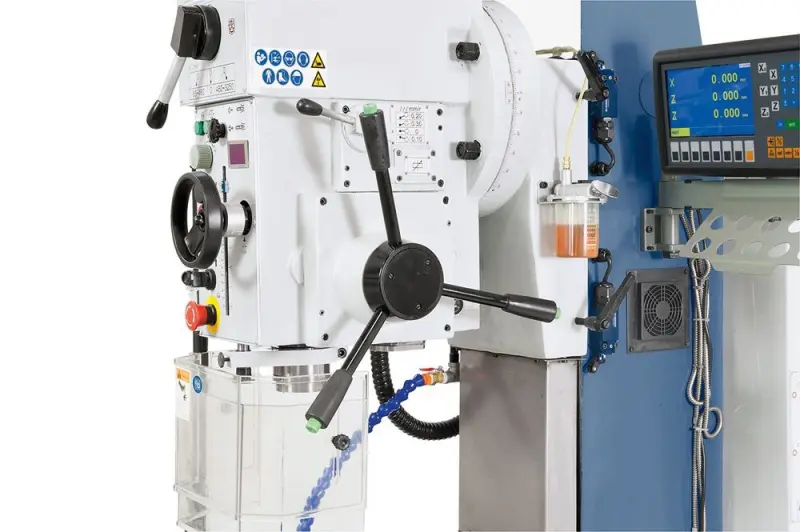

- Zvýšená produktivita práce díky digitálnímu odměřování polohy ve dvou osách (X a Y)
- Vybaveno automatickým posuvem vřetena 0,1 / 0,2 / 0,3 mm za otáčku

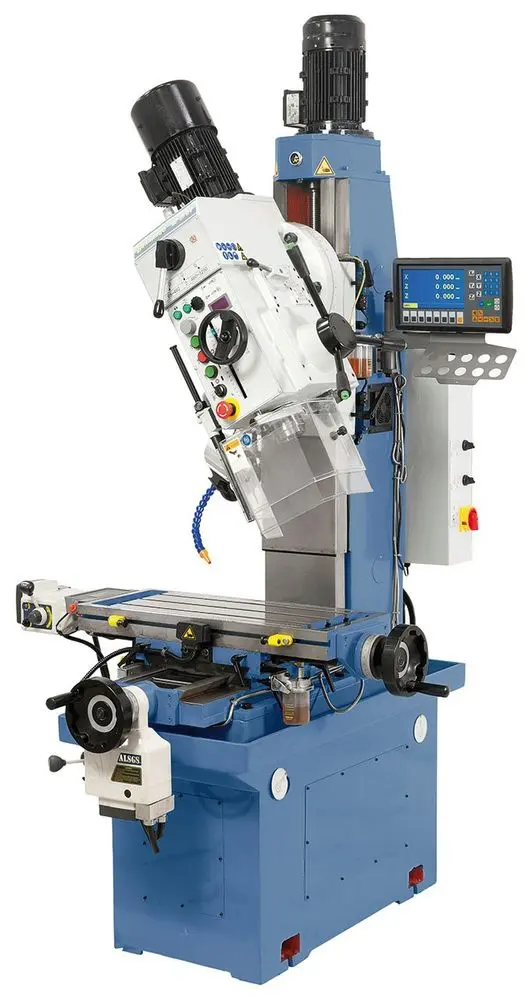

- Oboustranné natáčení frézovací hlavy pro úhlové vrtání, frézování úkosů apod.
- Rozsáhlé příslušenství zahrnuté v základní výbavě
- Vybaveno strojním posuvem vřetena a zařízením pro řezání závitů
- Velmi tichý chod díky převodovce s broušenými koly v olejové lázni

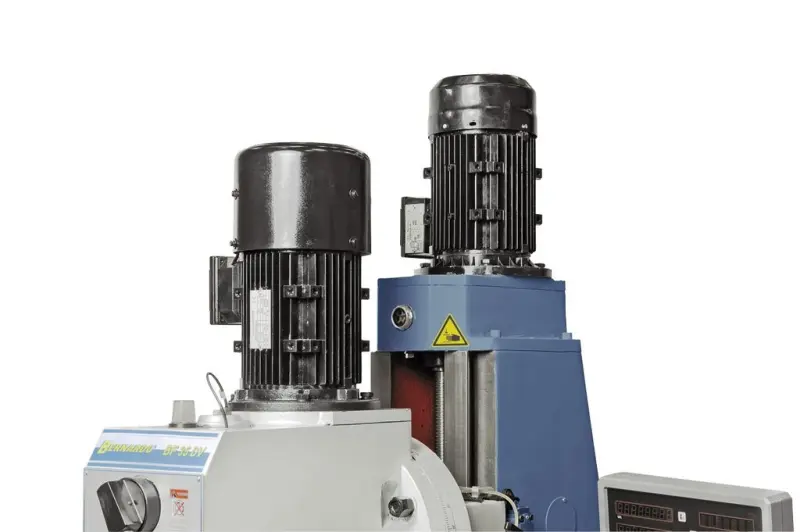

- Motorické výškové nastavení frézovací hlavy s rybinovým vedením s možností seřizování vůlí pomocí klínových lišt
- Vysoká bezpečnost díky výškově nastavitelnému ochrannému krytu dle normy CE
Součásti dodávky frézky Bernardo

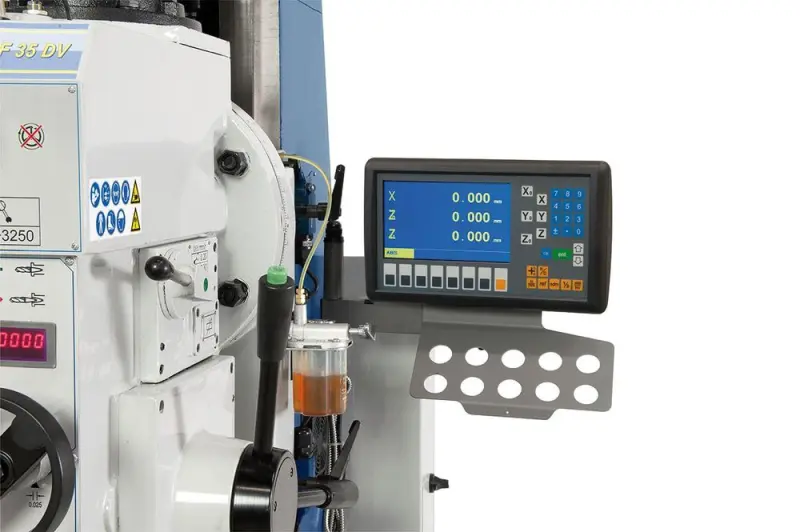

- Digitální odměřování dvou os ES-12 H
- Strojní posuv vřetene - pinoly
- Zařízení pro řezání závitů
- Digitální zobrazení otáček
- Frekvenční měnič otáček
- Motorický zdvih frézovací hlavy
- Centrální mazání
- Zubové sklíčidlo 1 ÷ 16 mm / B 16
- Upínací trn MK 4 / B 16
- Redukce MK 4/MK 3
- Redukce MK 4/MK 2
- Redukce MK 3/MK 1
- Frézovací trn MK 4/27 mm
- LED pracovní světlo
- Chladicí zařízení
- Výškově nastavitelný ochranný kryt

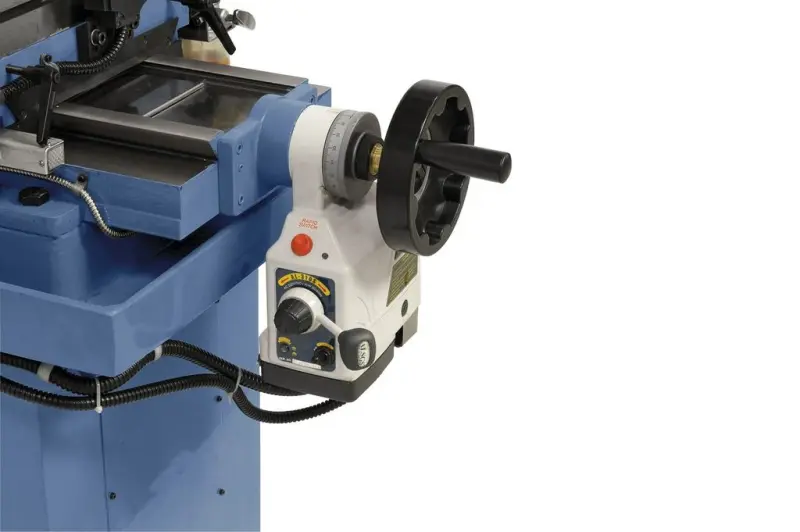

- Strojní posuv os X a Y včetně rychloposuvů
