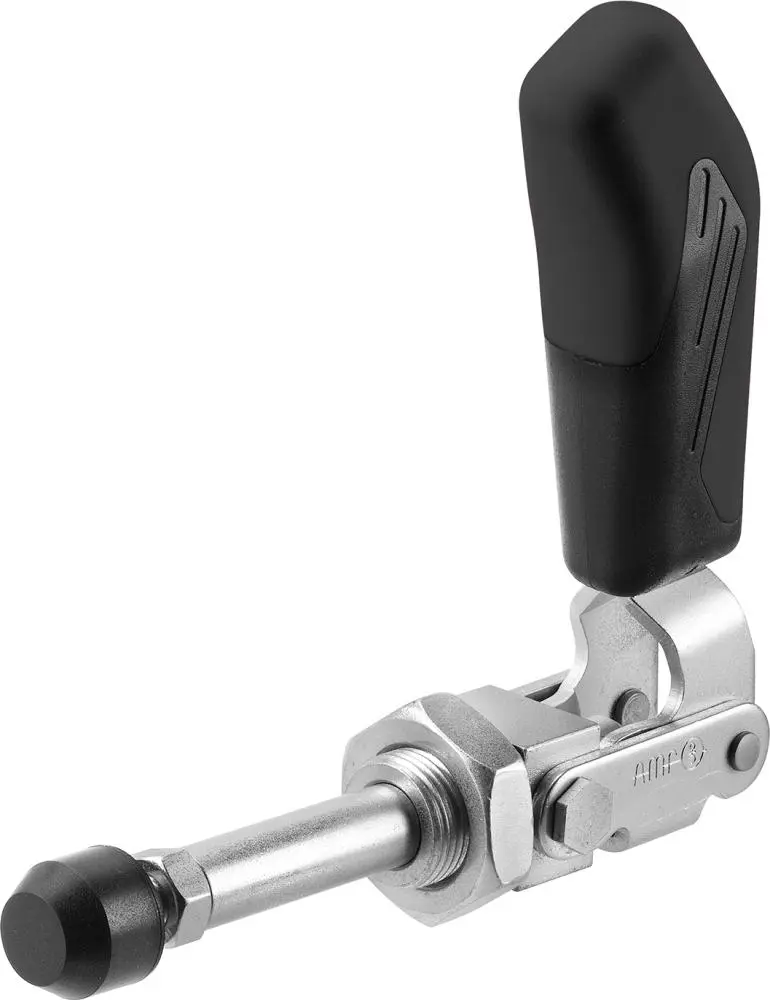

Úpinka s přítlačným píste m 6844 ESD krátká velikos t 2 AMF

• Velikost: 2
• Zdvih [mm]: 24,5
• Přítlak F₁/F₂ [N]: 1 000/1 000
• Přítlačný šroub [mm]: M6 × 25

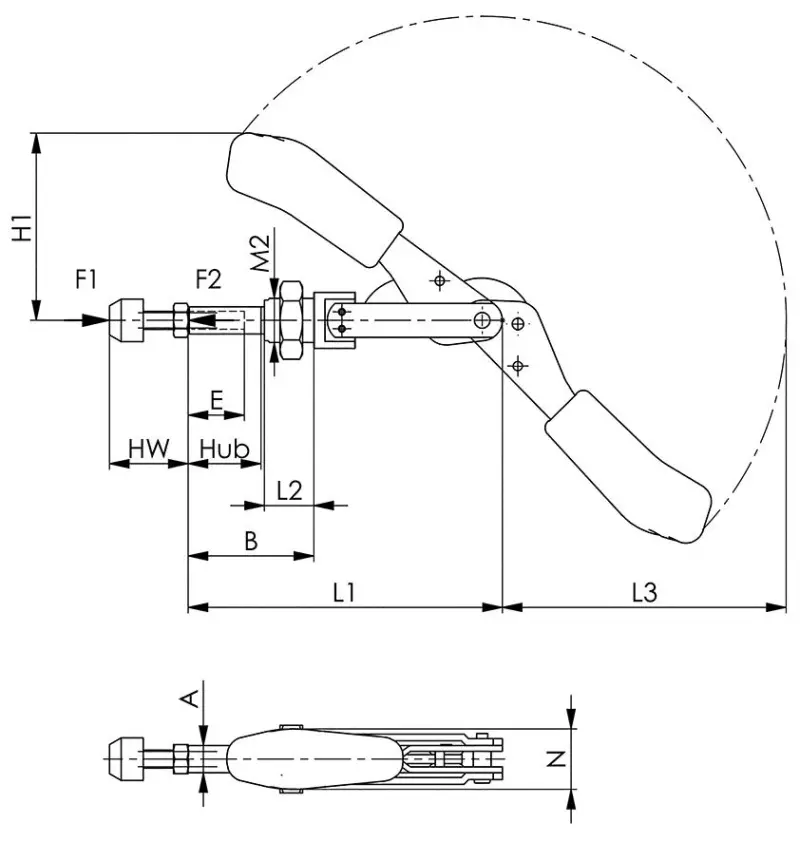

• Rozměr A [mm]: 10
• Rozměr B [mm]: 36
• Rozměr E [mm]: 15
• Rozměr H [mm]: 24
• Rozměr H₁ [mm]: 73
• Rozměr H_W [mm]: 17 ÷ 25
• Rozměr L₁ [mm]: 68,5
• Rozměr L₂ [mm]: 13
• Rozměr L₃ [mm]: 68
• Rozměr M [mm]: M6
• Rozměr M₂ [mm]: M16 × 1,5
• Rozměr N [mm]: 30,5

Tlaková upínka ESD AMF - krátká

• Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebodo přípravků
• Rukojeť z červeného plastu, odolného proti oleji
• U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
• Komplet se zušlechtěným pozinkovaným přítlačným šroubem
• Provedení:
  • Krátká konstrukce
  • Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně)
  • Dlouhé vedení táhla s upevňovacím závitem a maticí
  • Pozinkováno a pasivováno
  • Nýty z oceli NEREZ se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
  • Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli
  • Mazaná ložisková místa
• Použití:
  • Tlaková upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA – electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1
• Upozornění:
  • Tlaková upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím
