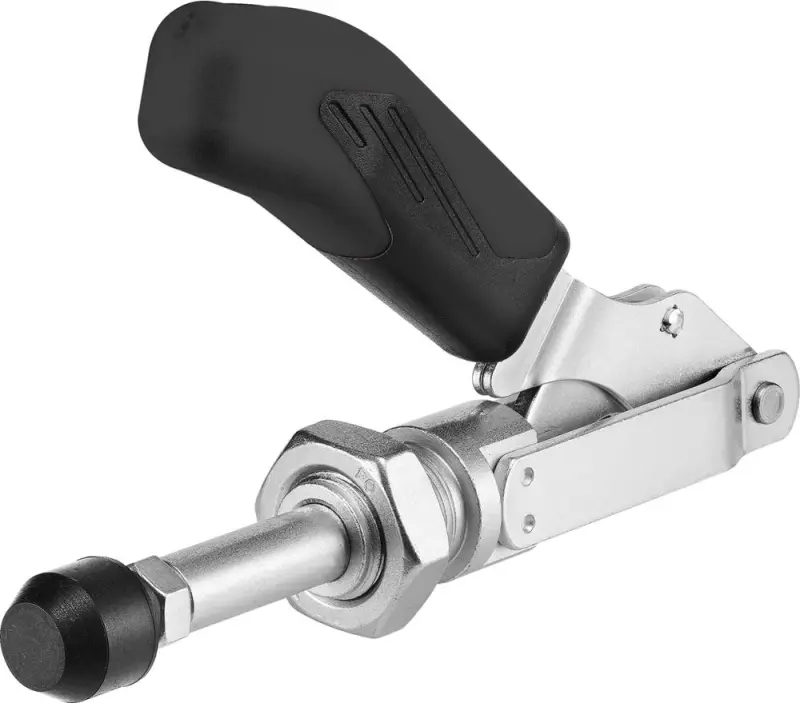

Úpinka s přítlačným píste m 6844 ESD velikost 3 AMF

• Velikost: 3
• Zdvih [mm]: 32
• Přítlak F₁/F₂ [N]: 2 500/2 500
• Přítlačný šroub [mm]: M8 × 35

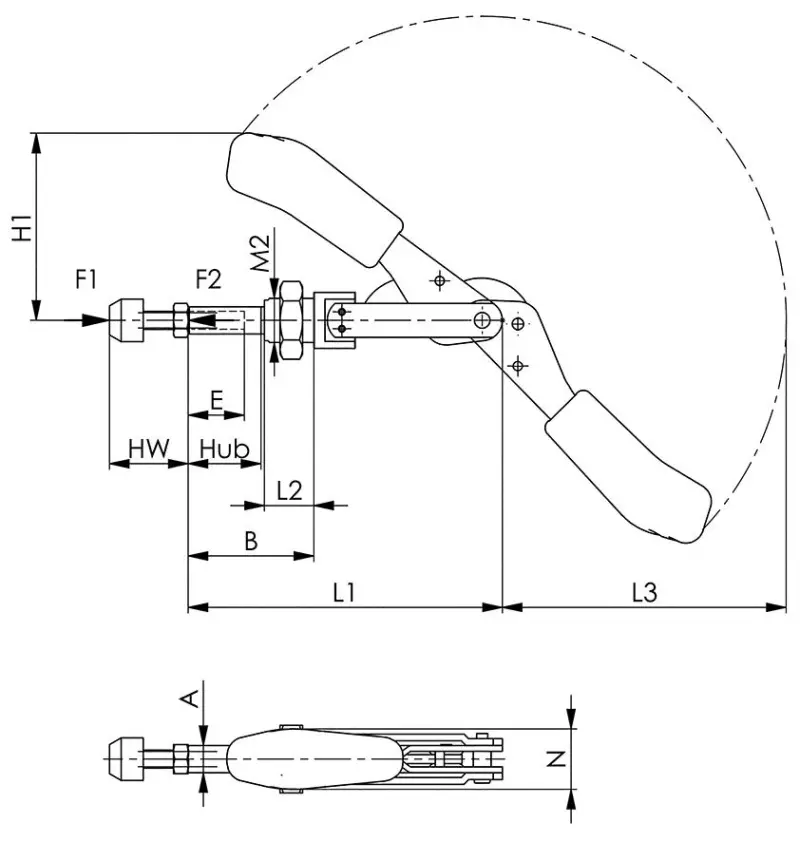

• Rozměr A [mm]: 12
• Rozměr B [mm]: 24 ÷ 56
• Rozměr E [mm]: 30
• Rozměr H₁ [mm]: 82,5
• Rozměr H_W [mm]: 22 ÷ 35
• Rozměr L₁ [mm]: 140
• Rozměr L₂ [mm]: 22
• Rozměr L₃ [mm]: 127
• Rozměr M₂ [mm]: M20 × 1,5
• Rozměr N [mm]: 27

Tlaková upínka ESD AMF

• Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebodo přípravků
• Rukojeť z červeného plastu, odolného proti oleji
• U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
• Komplet se zušlechtěným pozinkovaným přítlačným šroubem
• Provedení:
  • Bez úhlové patky
  • Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně)
  • Dlouhé vedení táhla s upevňovacím závitem a maticí
  • Pozinkováno a pasivováno
  • Nýty z oceli NEREZ se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
  • Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli
  • Mazaná ložisková místa
• Použití:
  • Tlaková upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA – electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1
• Upozornění:
  • Tlaková upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím
