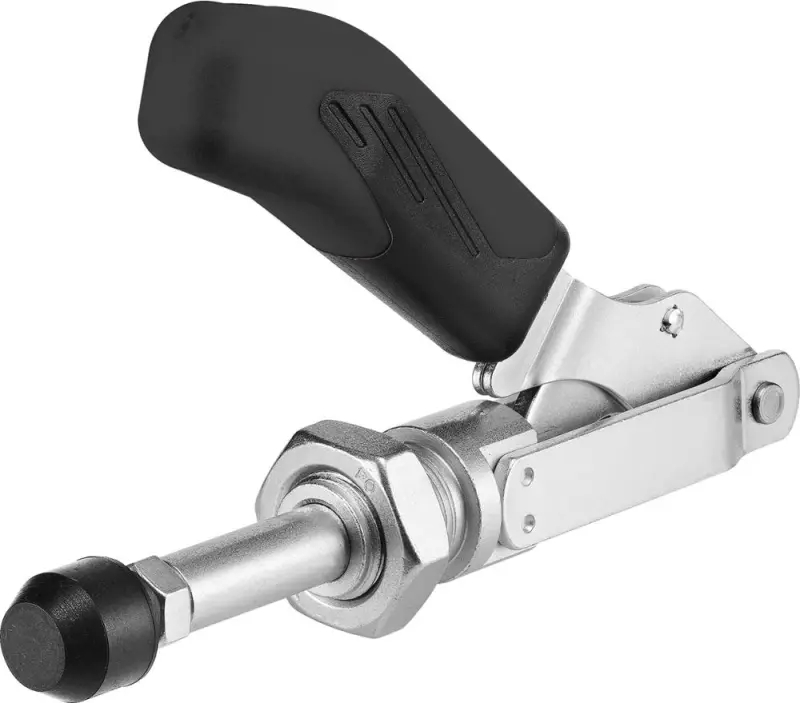

Upínka 6844 ESD s přítlačným pístem AMF 562492 Velikost 0

• Velikost: 0
• Zdvih [mm]: 16
• Přítlak [N]: 800 ÷ 800
• Přítlačný šroub [mm]: M4 × 20

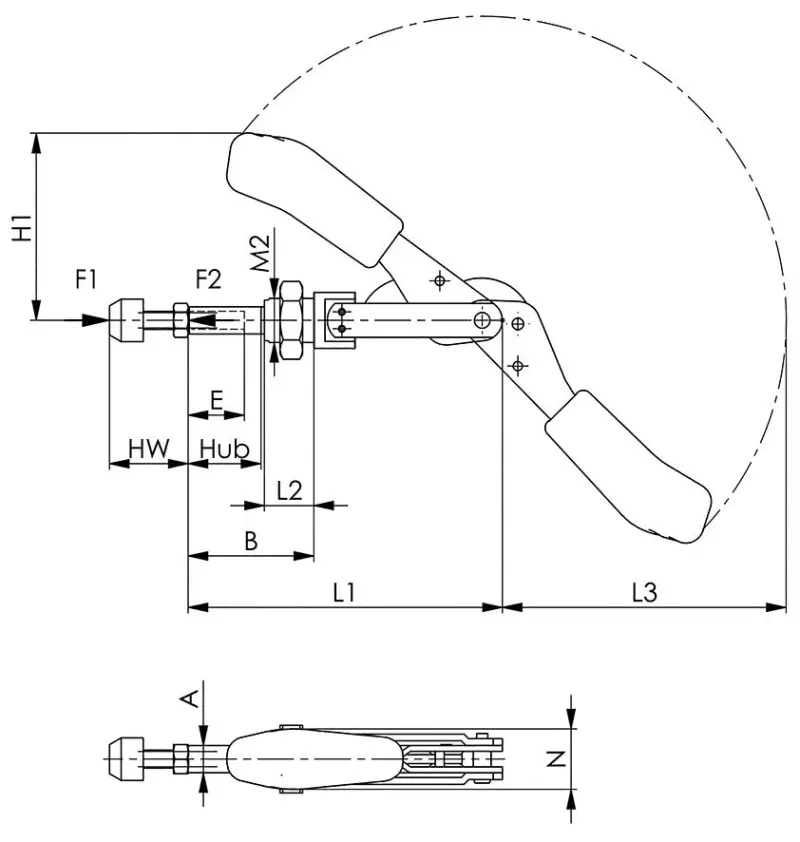

• Rozměr A [mm]: 6,5
• Rozměr B [mm]: 10,5 ÷ 26,5
• Rozměr E [mm]: 13
• Rozměr H₁ [mm]: 37
• Rozměr H_W [mm]: 12 ÷ 20
• Rozměr L₁ [mm]: 66,5
• Rozměr L₂ [mm]: 10
• Rozměr L₃ [mm]: 54
• Rozměr M₂ [mm]: M10 × 1
• Rozměr N [mm]: 15

Tlaková upínka ESD AMF

• Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebodo přípravků
• Rukojeť z červeného plastu, odolného proti oleji
• U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
• Komplet se zušlechtěným pozinkovaným přítlačným šroubem
• Provedení:
  • Bez úhlové patky
  • Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně)
  • Dlouhé vedení táhla s upevňovacím závitem a maticí
  • Pozinkováno a pasivováno
  • Nýty z oceli NEREZ se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
  • Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli
  • Mazaná ložisková místa
• Použití:
  • Tlaková upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA – electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1
• Upozornění:
  • Tlaková upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím
