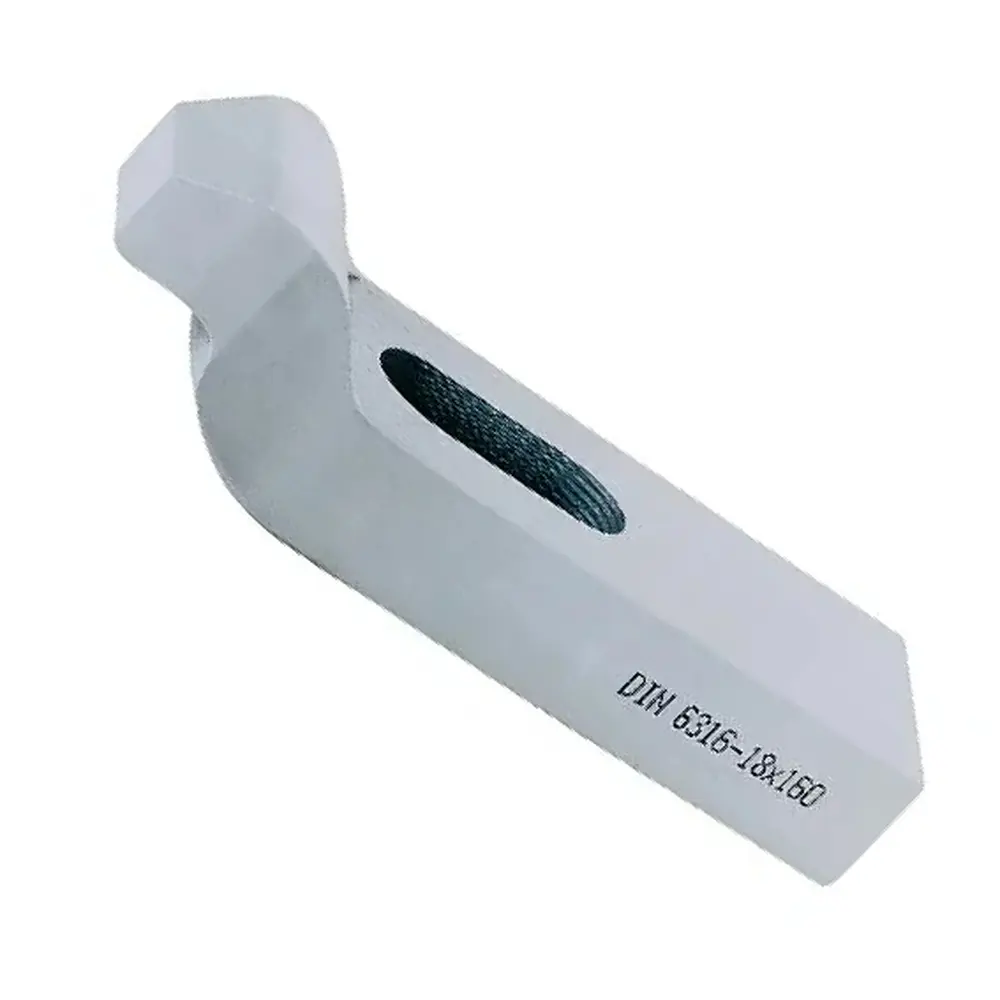

Upínka DIN6316 18x160mm F ORMAT

• Šířka drážky b¹ [mm]: 18
• Délka l [mm]: 160
• Na šrouby [mm]: M16/M18
• Výška upínky a [mm]: 25
• Rozměr b² [mm]: 50
• Rozměr b³ [mm]: 25
• Rozměr c (délka nosu) [mm]: 20
• Rozměr e¹ [mm]: 51,5
• Rozměr e² [mm]: 50

Upínací příložka 18x160 mm Format 7439200018, s nosem, nastavitelný šroub, DIN 6316

• Upínka s nosem, s T-šroubem a opěrným šroubem
• Provedeno ze zušlechtěné oceli, lakováno
• S planparalelními upínacími a opěrnými plochami
• Upínky vč. šroubu mohou být kombinovány s různými upínacími podložkami a tím je lze přizpůsobit nejrůznějším tvarům a velikostem obrobků
