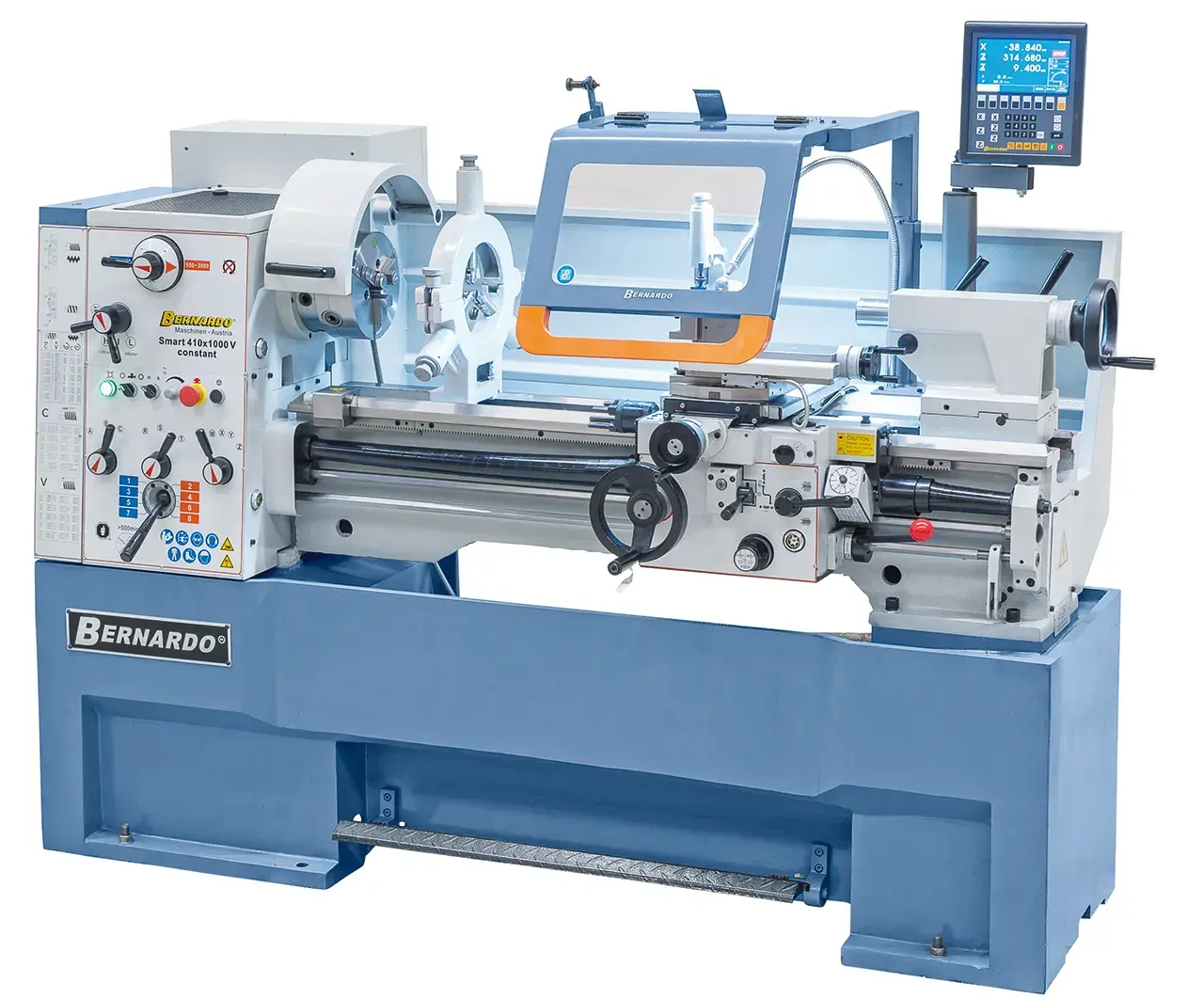

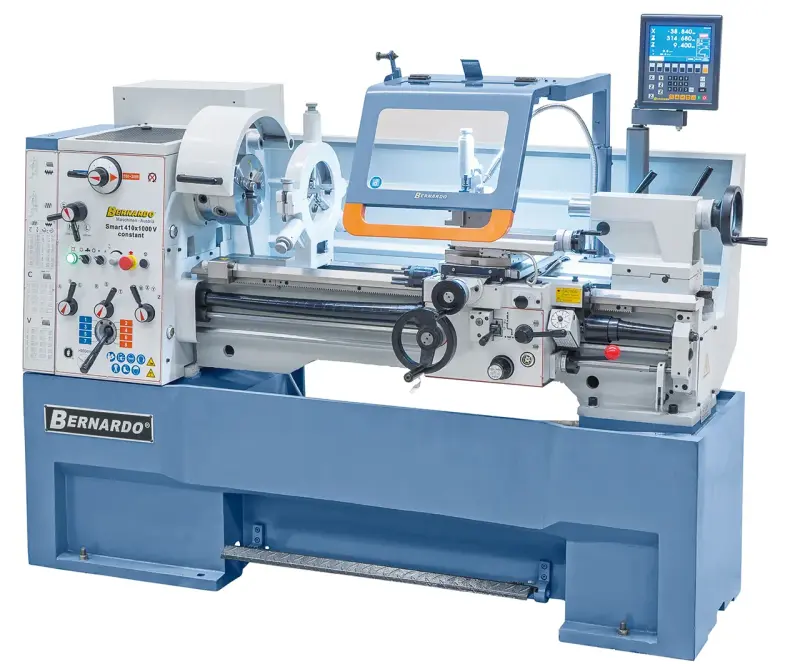

Univerzální soustruh Bernardo Smart 410 x 1500 V-constant (BER031304XL)

• Výkon motoru [W]: 5 500
• Vzdálenost hrotů [mm]: 1 500
• Výška hrotů [mm]: 210
• Točný průměr nad ložem [mm]: 420
• Točný průměr nad sedlovou mezerou [mm]: 580
• Točný průměr nad suportem [mm]: 250
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D1-6"
• Rozsah otáček, 2 stupně - plynule [U.min^-1]: 30 ÷ 550 / 550 ÷ 3 000
• Rozsah podélných posuvů [mm.ot^-1]: (17) 0,05 ÷ 1,7
• Rozsah příčných posuvů [mm.ot^-1]: (17) 0,025 ÷ 0,85
• Metrický závit [mm]: (42) 0,2 ÷ 14
• Palcový závit [TPI]: (45) 2 ÷ 72
• Průměr pinoly [mm]: 50
• Dráha pinoly [mm]: 125
• Kužel pinoly : MK 4
• Rozměry stroje (š x h x v) [mm]: 2 450 × 1 000 × 1 580
• Hmotnost ca. [kg]: 1 400

Univerzální soustruh Smart 410 V-constant určený pro lehké a středně těžké obráběcí práce

• Univerzální soustruh Smart 410 V-constant zaujme stabilní konstrukcí a snadnou manipulací
• Již v základní výbavě je veškeré důležité příslušenství (3osé digitální odměřování, lunety, LED osvětlení stroje, bezpečnostní zařízení dle CE norem, ...), díky čemuž je tento stroj ideální pro technické školy, opravny a školící dílny
• Dále je tento model vybaven doplňkovou funkcí "konstantní řezná rychlost", tedy optimální kvality povrchu je dosaženo i při změněném průměru obrobku
• Konstantní řezná rychlost při čelním obrábění, otáčky vřetena se automaticky upravují podle změněného průměru obrobku
• Vysoká kvalita povrchu díky konstantní řezné rychlosti při lícování
• Prizmatické lůžko z šedé litiny, indukčně kalené a přesně broušené
• Centrální, praktický okruh pro posuvy a závity s vedením a podávacím vřetenem
• Moderní ložisko hlavního vřetena s přesnými kuličkovými ložisky s kosoúhlým stykem
• S frekvenčním měničem a 3osým digitálním odměřováním včetně zobrazení rychlosti otáček ve standardní dodávce
• Kalená a broušená ozubená kola a hřídele, také v posuvovém soukolí
• Nastavení rychlosti a posuvu je jednoduché, má hladký chod a je přesně přepínatelné
• Pohyblivý koník pro kuželové otáčení, ruční kolo s nastavitelným jemným dělením noniusu (0,02 mm)
• Odnímatelný můstek umožňuje obrábění obrobků velkého průměru

Součásti dodávky soustruhu Bernardo

• 3-osé digitální odměřování polohy ES-12 S s LCD displejem a zobrazením rychlosti
• Ocelové 3-čelisťové sklíčidlo PO3-200 mm / D6
• Lícní deska pr. 350 mm
• Pevná luneta - průměr. max. 130 mm
• Pohyblivá luneta - průměr. max. 70 mm
• Nožní pedál s funkcí brzdy dle normy CE
• Rychlovýměnný držák nástrojů se 4 vložkami
• Ochranné zařízení pro rychlovýměnný držák nástrojů
• Mikrometrický podélný doraz
• Revolverový doraz s jemným nastavením
• Frekvenční měnič
• Počáteční náplň olejem Shell Tellus 46
• Chladicí zařízení
• Kluzná třecí spojka
• Indikátor závitů
• LED - pracovní světlo
• Výměnná kola (pro soustružení závitů)
• Redukční pouzdro
• 2x pevný hrot
• Třísková zadní stěna
• Obslužné a servisní nářadí
