Univerzální soustruh Bernardo Master 410 Pro Vario (BER031293XL)

• Výkon motoru [W]: 4 000
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 205
• Točný průměr nad ložem [mm]: 410
• Točný průměr nad sedlovou mezerou^* [mm]:530
  ^* délka vyjímatelného můstku: 205 mm
• Točný průměr nad suportem [mm]: 260
• Šířka lože [mm]: 205
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D 1-5
• Rozsah otáček (plynule) [U.min^-1]: (2) 30 ÷ 550/550 ÷ 3 000
• Rozsah podélných posuvů [mm.ot^-1]: (48) 0,043 ÷ 0,653
• Rozsah příčných posuvů [mm.ot^-1]: (48) 0,014 ÷ 0,206
• Metrické závity [mm]: (36) 0,4 ÷ 7
• Palcové závity [TPI]: (28) 4 ÷ 56
• Průměr pinoly [mm]: 45
• Dráha pinoly [mm]: 125
• Kužel pinoly: MK 3
• Rozměry stroje (š x h x v) [mm]: 1 820 x 920 x 1 500
• Hmotnost [kg]: 754

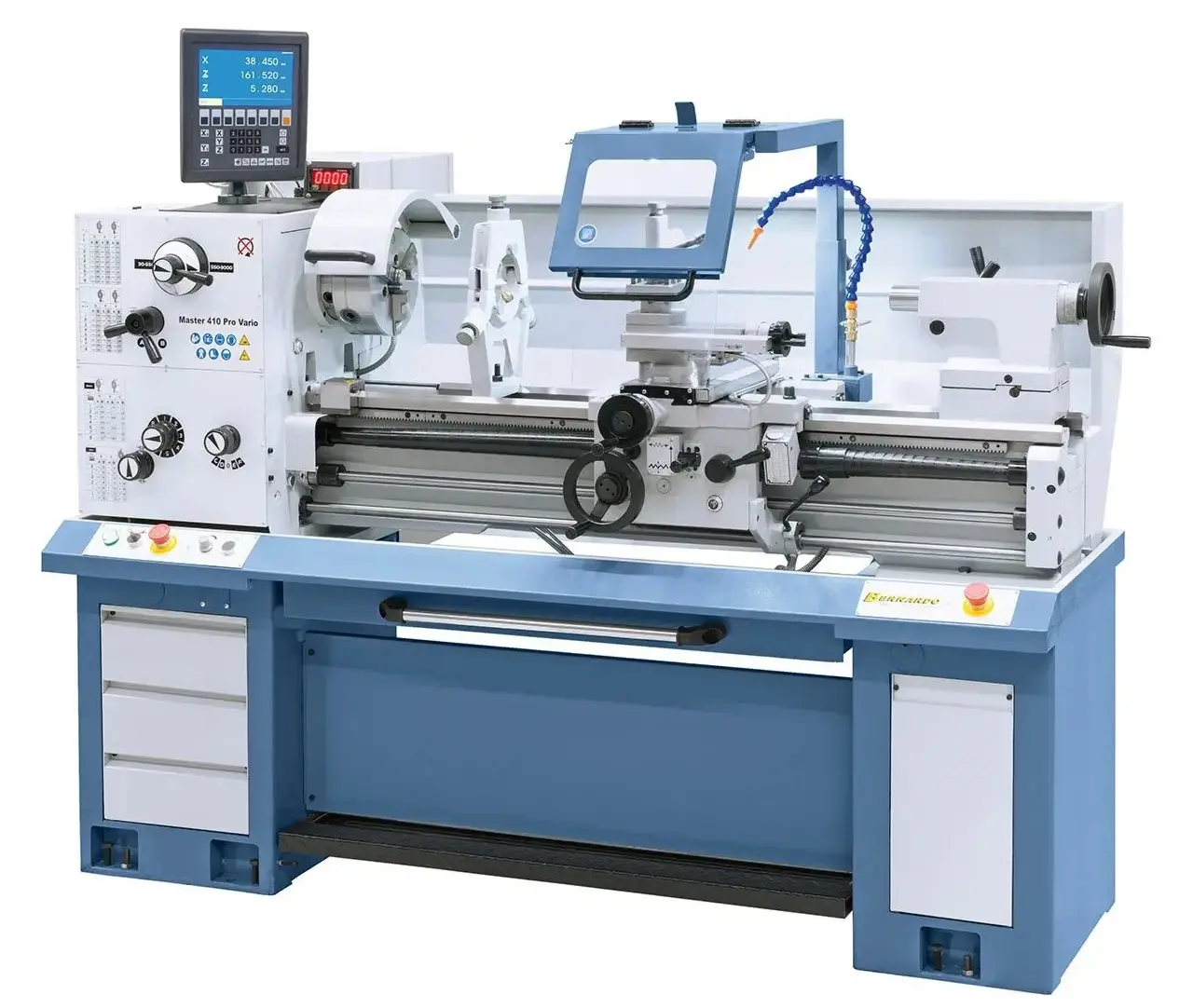

Soustruh na kov Bernardo Master 410 Pro Vario s digitálním odměřováním 3 os

Typ Master 410 je kompaktní univerzální stroj s velkými možnostmi využití. Přesvědčí zákazníka především svým maximálním točným průměrem do 410 mm a průchodem vřetene až 52 mm.
Díky jeho konstrukci, instalovanému výkonu motoru pohonu včetně plynulé regulaci otáček, řešení posuvových částí a dalších jeho funkcí je ideálním strojem pro výukové dílny, výrobu nástrojů a opravárenské závody.

• Digitální odměřování ve třech osách
• Plynulá regulace otáček pomocí variátoru
• Vhodný k opracování oceli, neželezných kovů a plastů
• Jednoduše ovladatelný stroj se stabilní konstrukcí a strojním podélným a příčným posuvem
• Ideální pro odborná učiliště, opravárenské závody a výukové dílny
• Prizmatické lože ze šedé litiny je indukčně kalené a přesně broušené
• Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
• Zaručená přesnost vřetena ≤0,009 mm
• Delta frekvenční měnič zajišťuje vysoký kroutící moment v dolním rozsahu otáček a téměř konstantní otáčky při zatížení
• Plynulá regulace otáček s odečítáním nastavených otáček na digitálním displeji
• Jednoduché nastavení otáček a posuvů s lehkým a přesným přepínáním
• Vyjímatelný můstek lože pro obrábění dílců s velkým průměrem
• Optimální poměr ceny a výkonu s moderní designem
• Pro minimalizaci vlivu chvění při obrábění je masivní prizmatické lože vyztuženo žebrováním
• Sériově s velkým průchodem vřetena pro opracování dlouhých obrobků až do průměru 52 mm
• Výsuvná vana na třísky usnadní umístění stroje

Součásti dodávky soustruhu Bernardo

• Digitální odměřování i200 s LCD displejem ve třech osách
• Delta frekvenční měnič
• Digitální zobrazení počtu otáček
• 3-čelisťové sklíčidlo 200 mm PO3-200 mm / D5
• Lícní deska 280 mm
• Pevná luneta pr. 70 mm
• Posuvná luneta pr. 60 mm
• Chladicí zařízení
• Čtyřstranný otočný nožový držák
• Kryt čtyřnožového držáku
• Mikrometrický podélný doraz
• Kluzná spojka
• Indikátor závitů
• Prvotní olejová náplň Shell Tellus 46
• Výsuvná třísková vana
• LED pracovní osvětlení
• Výměnná kola pro soustružení závitů
• Redukční pouzdra
• Dva středicí hroty
• Nožní brzda vřetene dle CE
• Zadní stěna na zachytávání třísek
• Podstavec
• Obslužné a servisní nářadí
