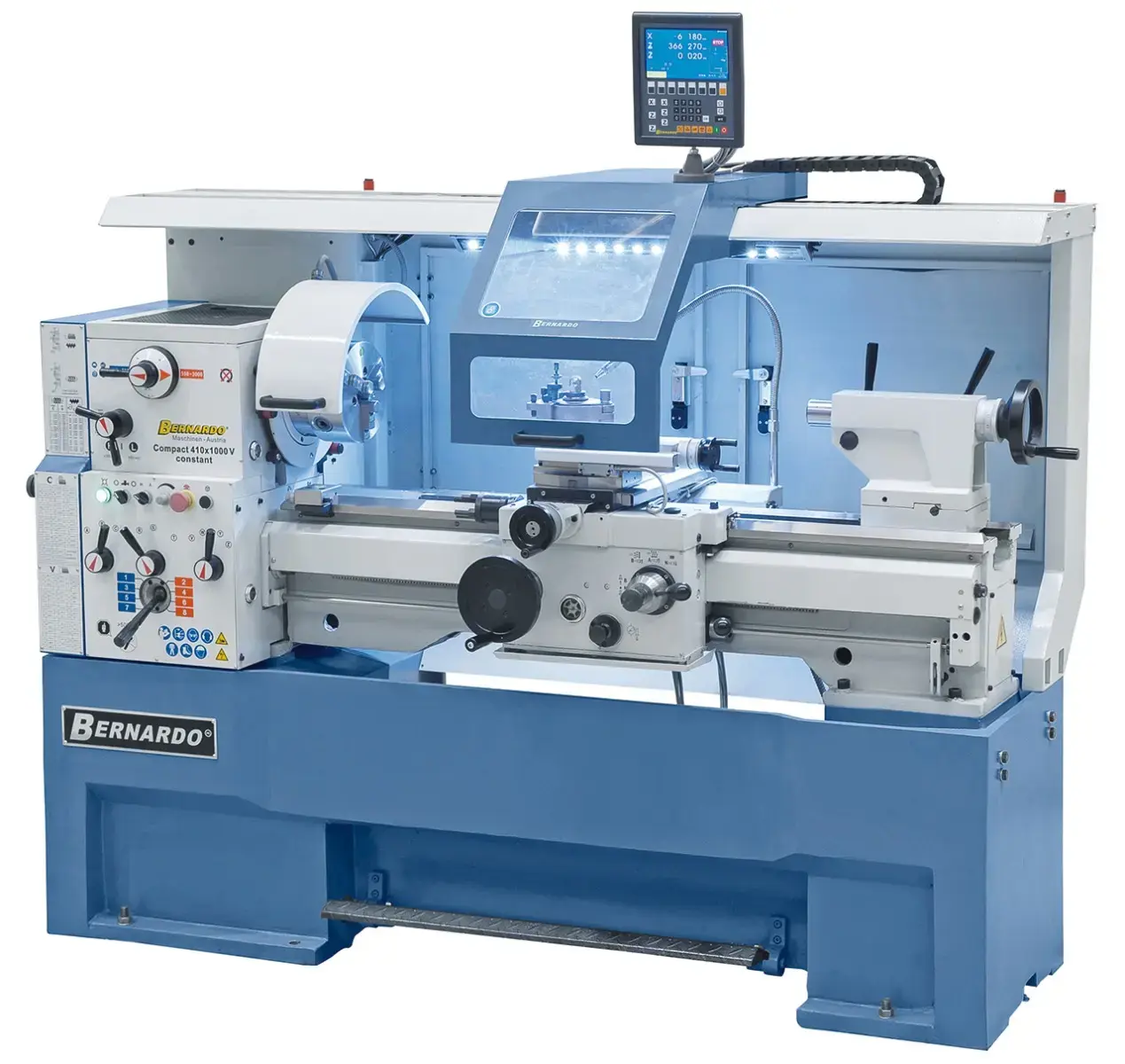

Univerzální soustruh Bernardo Compact 410 x 1000 V-constant (BER031305XL)

• Výkon motoru [W]: 5 500
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 210
• Točný průměr nad ložem [mm]: 420
• Točný průměr nad suportem [mm]: 250
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D1-6"
• Rozsah otáček, 2 stupně - plynule [U.min^-1]: 30 ÷ 550 / 550 ÷ 3 000
• Rozsah podélných posuvů [mm.ot^-1]: (20) 0,026 ÷ 0,9
• Rozsah příčných posuvů [mm.ot^-1]: (20) 0,013 ÷ 0,45
• Metrický závit [mm]: (42) 0,2 ÷ 14
• Palcový závit [TPI]: (45) 2 ÷ 72
• Průměr pinoly [mm]: 50
• Dráha pinoly [mm]: 125
• Kužel pinoly : MK 4
• Rozměry stroje (š x h x v) [mm]: 1 950 × 1 000 × 1 820
• Hmotnost ca. [kg]: 1 270

Univerzální soustruh Compact 410 V-constant určený pro lehké a středně těžké obráběcí práce

• Přesný soustruh Compact byl speciálně navržen pro ekonomickou výrobu jednotlivých obrobků a malých sérií s vysokou přesností
• Všestranné použití ve všeobecném strojírenství, výrobě, výrobě jednotlivých dílů, ...
• Vzhledem k velké uživatelské přívětivosti je tento model vhodný zejména pro strojírenství, stavbu zařízení, výrobu a jednorázovou výrobu
• Dále je tento model vybaven doplňkovou funkcí "konstantní řezná rychlost", tedy optimální kvality povrchu je dosaženo i při změněném průměru obrobku
• Konstantní řezná rychlost při čelním obrábění, otáčky vřetena se automaticky upravují podle změněného průměru obrobku
• Vysoká kvalita povrchu díky konstantní řezné rychlosti při lícování
• Pevné hranolové lože je navíc opatřeno žebry pro minimalizaci vlivu vibrací
• Moderní ložisko hlavního vřetena s přesnými kuličkovými ložisky s kosoúhlým stykem
• Lože stroje odlévané z jednoho kusu je extrémně odolné proti zkroucení a s nízkými vibracemi, což splňuje základní požadavek na přesné soustružení
• Prostorově úsporná možnost nastavení díky zásobníku na třísky, který lze vytáhnout dopředu
• Standardně s vrtáním vřetena 52 mm pro obrábění velkých průměrů hřídelů
• S frekvenčním měničem a 3osým digitálním odměřováním včetně zobrazení rychlosti otáček ve standardní dodávce

Součásti dodávky soustruhu Bernardo

• 3-osé digitální odměřování polohy ES-12 S s LCD displejem a zobrazením rychlosti
• Ocelové 3-čelisťové sklíčidlo PO3-200 mm / D6
• Lícní deska pr. 350 mm
• Pevná luneta - průměr. max. 130 mm
• Pohyblivá luneta - průměr. max. 70 mm
• Nožní pedál s funkcí brzdy dle normy CE
• Rychlovýměnný držák nástrojů se 4 vložkami
• Ochranné zařízení pro rychlovýměnný držák nástrojů
• Mikrometrický podélný doraz
• Revolverový doraz s jemným nastavením
• Frekvenční měnič
• Počáteční náplň olejem Shell Tellus 46
• Chladicí zařízení
• Kluzná třecí spojka
• Indikátor závitů
• LED - pracovní světlo
• Výměnná kola (pro soustružení závitů)
• Redukční pouzdro
• 2x pevný hrot
• Třísková zadní stěna
• Obslužné a servisní nářadí
