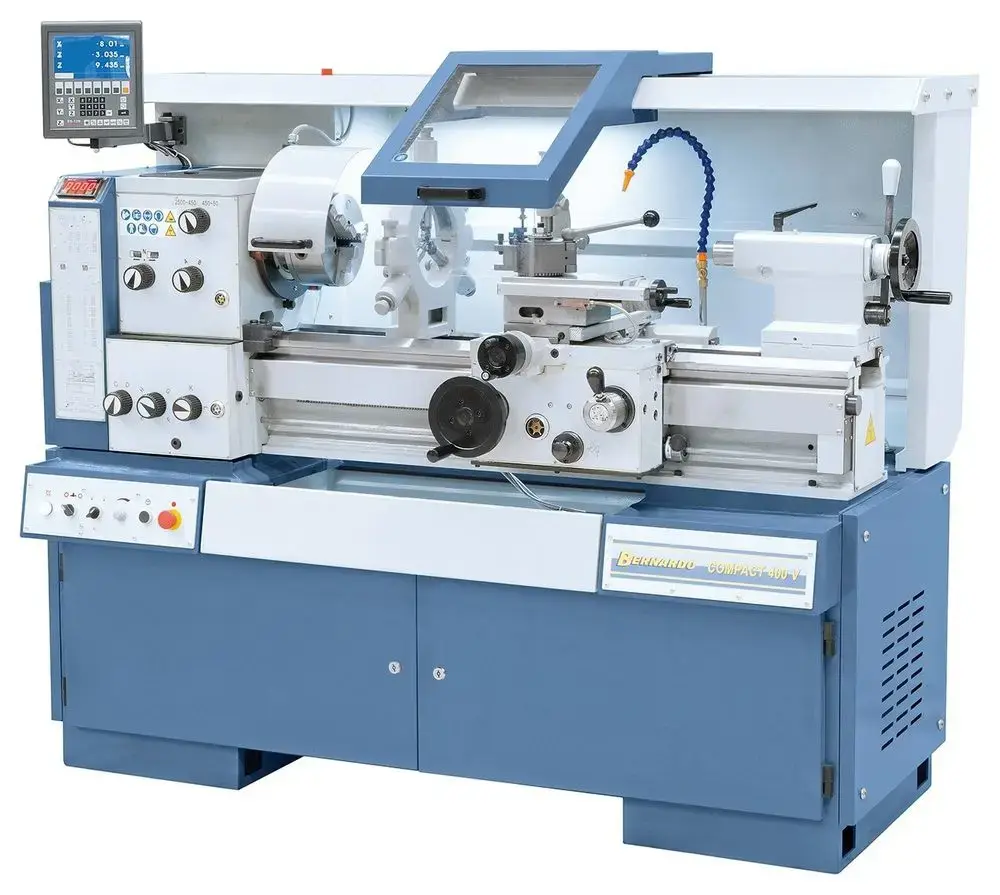

Univerzální soustruh Bernardo Compact 400 V s digitálním odměřováním (BER031291XL)

• Výkon motoru [W]: 5 500
• Vzdálenost hrotů [mm]: 850
• Výška hrotů [mm]: 200
• Točný průměr nad ložem [mm]: 400
• Točný průměr nad sedlovou mezerou [mm]: -
• Točný průměr nad suportem [mm]: 245
• Šířka lože [mm]: 260
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D1 - 5
• Rozsah otáček (plynule) [U.min^-1]: (2) 50 ÷ 450 / 450 ÷ 2 500
• Rozsahy strojních posuvů platí,
  a lze je používat, z bezpečnostních důvodů,
  pouze při nižších otáčkách (50 až 450 U.min^-1) vřetena
  • Rozsah podélných posuvů [mm.ot^-1]: (20) 0,025 ÷ 2,0
  • Rozsah příčných posuvů [mm.ot^-1]: (20) 0,012 ÷ 1,0
• Metrický závit [mm]: (26) 0,2 ÷ 14
• Palcový závit [TPI]: (42) 1 ÷ 80
• Průměr pinoly [mm]: 50
• Dráha pinoly [mm]: 120
• Kužel pinoly : MK 3
• Rozměry stroje (š x h x v) [mm]: 1 900 x 1 000 x 1 610
• Hmotnost ca. [kg]: 1 185

Univerzální soustruh Bernardo Compact 400 V s digitálním odměřováním

Univerzální soustruhy Bernardo Compact Vario byly navrženy speciálně pro hospodárnost kusové a malosériové výroby s vysokou přesností. Tento model se snadnou obsluhou je vhodný pro strojírenství, výrobu a stavbu zařízení a kusovou výrobu a je vybaven plynulou regulací otáček pro požadované nastavení řezné rychlosti v závislosti na prováděné operaci a druhu obráběného materiálu.
Základní výbava dodávky soustruhu obsahuje veškeré důležité příslušenství (3osé odměřování, lunety, LED osvětlení stroje, bezpečnostní prvky dle normy CE, …).

• Delta frekvenční měnič zajišťuje vysoký krouticí moment v dolním rozsahu otáček a téměř konstantní otáčky při zatížení
• Plynulá regulace otáček s odečítáním nastavených otáček na digitálním displeji
• Pro minimalizaci vlivu chvění na obrábění je masivní prizmatické lože vyztuženo žebrováním
• Všestranné možnosti využití soustruhu je ve všeobecném strojírenství, výrobě, kusové výrobě, …
• Snadno ovladatelné nastavování velikosti posuvů je lehké a přesné
• Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
• Kalená a broušená ozubená kola a hřídele jsou také v posuvové převodovce
• Centrální a snadno ovladatelné zapínání posuvů a řezání závitů prostřednictvím vodicího šroubu a tažné hřídele
• Lože stroje je odlito v jednom kusu a je zvláště odolné vibracím a proti kroucení, což je hlavní podmínkou pro přesné soustružení
• Snadno výsuvná vana na třísky usnadní prostorové umístění stroje
• Sériově s velkým průchodem vřetena pro opracování dlouhých obrobků až do průměru 52 mm

Součásti dodávky soustruhu Bernardo Compact

• 3osé digitální odměřování ES-12 V s LCD displejem
• 3čelisťové sklíčidlo PS3-200 mm / D5
• Lícní deska 320 mm
• Pevná luneta – průchod prům. max. 130 mm
• Pohyblivá luneta – průchod prům. max. 100 mm
• Chladicí systém
• Rychloupínací nožový držák vč. 4 přímých vložek
• Ochranný kryt u rychloupínacího nožového držáku
• Délkový mikrometrický doraz
• Kluzná spojka
• Motor s magnetickou brzdou dle normy CE
• Prvotní olejová náplň Shell Tellus 46
• Frekvenční měnič
• Digitální zobrazení počtu otáček
• Výsuvná vana na třísky
• LED pracovní osvětlení
• Výměnná kola (pro soustružení závitů)
• Redukční pouzdra
• 2 středicí hroty
• Zadní stěna na zachytávání třísek
• Servisní a obslužné nářadí
