Univerzální soustruh Bernardo Compact 400 s digitálním odměřováním (BER031290XL)

• Výkon motoru [W]: 3 000 / 4 500
• Vzdálenost hrotů [mm]: 850
• Výška hrotů [mm]: 200
• Točný průměr nad ložem [mm]: 400
• Točný průměr nad sedlovou mezerou [mm]: -
• Točný průměr nad suportem [mm]: 245
• Šířka lože [mm]: 260
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D1 - 5
• Rozsah otáček [U.min^-1]: (16) 45 ÷ 1 800
• Rozsah podélných posuvů [mm.ot^-1]: (20) 0,025 ÷ 2,0
• Rozsah příčných posuvů [mm.ot^-1]: (20) 0,012 ÷ 1,0
• Metrický závit [mm]: (26) 0,2 ÷ 14
• Palcový závit [TPI]: (42) 1 ÷ 80
• Průměr pinoly [mm]: 50
• Dráha pinoly [mm]: 120
• Kužel pinoly : MK 3
• Rozměry stroje (š x h x v) [mm]: 1 900 x 1 000 x 1 610
• Hmotnost ca. [kg]: 1 200

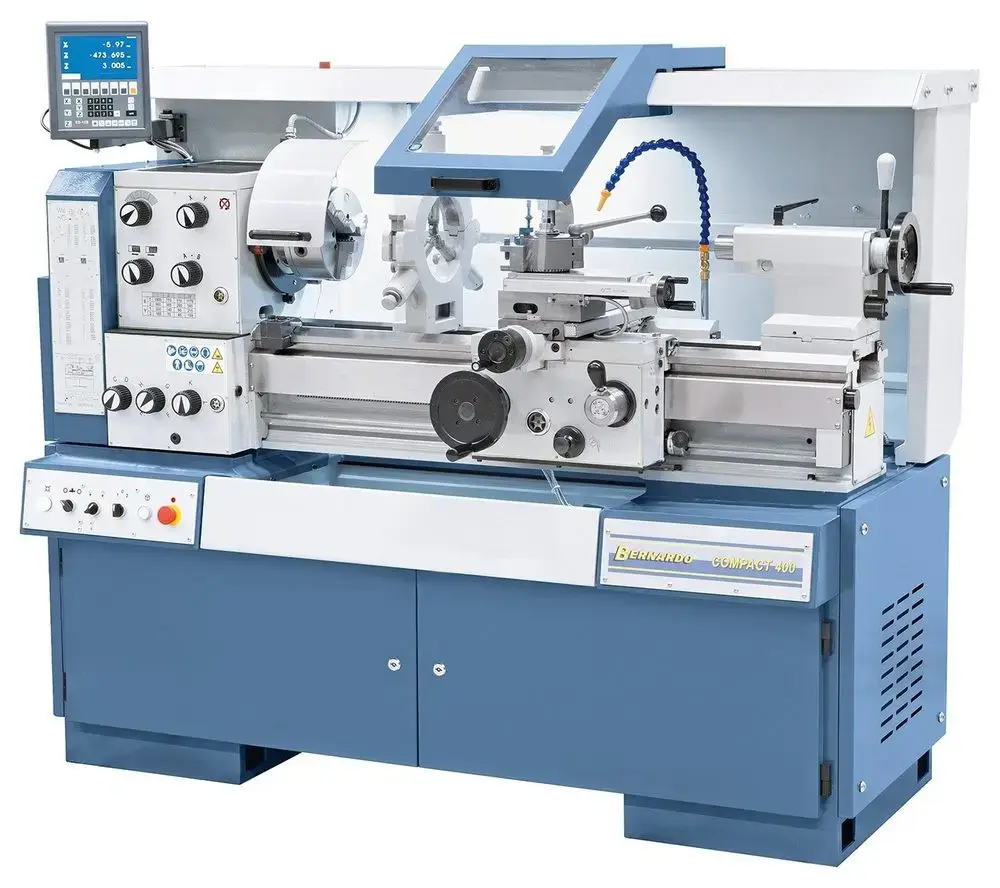

Univerzální soustruh Bernardo Compact 400 s digitálním odměřováním

Univerzální soustruhy Bernardo Compact jsou dodávány v moderním provedení, které plně vyhovuje současným požadavkům.
Základní výbava dodávky soustruhu obsahuje veškeré důležité příslušenství (3osé odměřování, lunety, LED osvětlení stroje, bezpečnostní prvky dle normy CE, …), díky kterému je tento stroj univerzálně použitelný a vhodný jak pro výukové dílny, tak pro výrobu nástrojů a pro opravárenské závody.

• Pro minimalizaci vlivu chvění na obrábění je masivní prizmatické lože vyztuženo žebrováním
• Všestranné možnosti využití soustruhu je ve všeobecném strojírenství, výrobě, kusové výrobě, …
• Snadno ovladatelné nastavování velikosti posuvů je lehké a přesné
• Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
• Kalená a broušená ozubená kola a hřídele jsou také v posuvové převodovce
• Centrální a snadno ovladatelné zapínání posuvů a řezání závitů prostřednictvím vodicího šroubu a tažné hřídele
• Lože stroje je odlito v jednom kusu a je zvláště odolné vibracím a proti kroucení, což je hlavní podmínkou pro přesné soustružení
• Snadno výsuvná vana na třísky usnadní prostorové umístění stroje
• Sériově s velkým průchodem vřetena pro opracování dlouhých obrobků až do průměru 52 mm

Součásti dodávky soustruhu Bernardo Compact

• 3osé digitální odměřování ES-12 V s LCD displejem
• 3čelisťové sklíčidlo PS3-200 mm / D5
• Lícní deska 320 mm
• Pevná luneta – průchod prům. max. 130 mm
• Pohyblivá luneta – průchod prům. max. 100 mm
• Chladicí systém
• Rychloupínací nožový držák vč. 4 přímých vložek
• Ochranný kryt u rychloupínacího nožového držáku
• Délkový mikrometrický doraz
• Kluzná spojka
• Motor s magnetickou brzdou dle normy CE
• Prvotní olejová náplň Shell Tellus 46
• Výsuvná vana na třísky
• LED pracovní osvětlení
• Výměnná kola (pro soustružení závitů)
• Redukční pouzdra
• 2 středicí hroty
• Zadní stěna na zachytávání třísek
• Servisní a obslužné nářadí
