Univerzální kombinovaný stroj - pila, frézka, hoblovka, protah a dlabačka Bernardo CU 260 FS - 1600 (400 V) (BER081274)

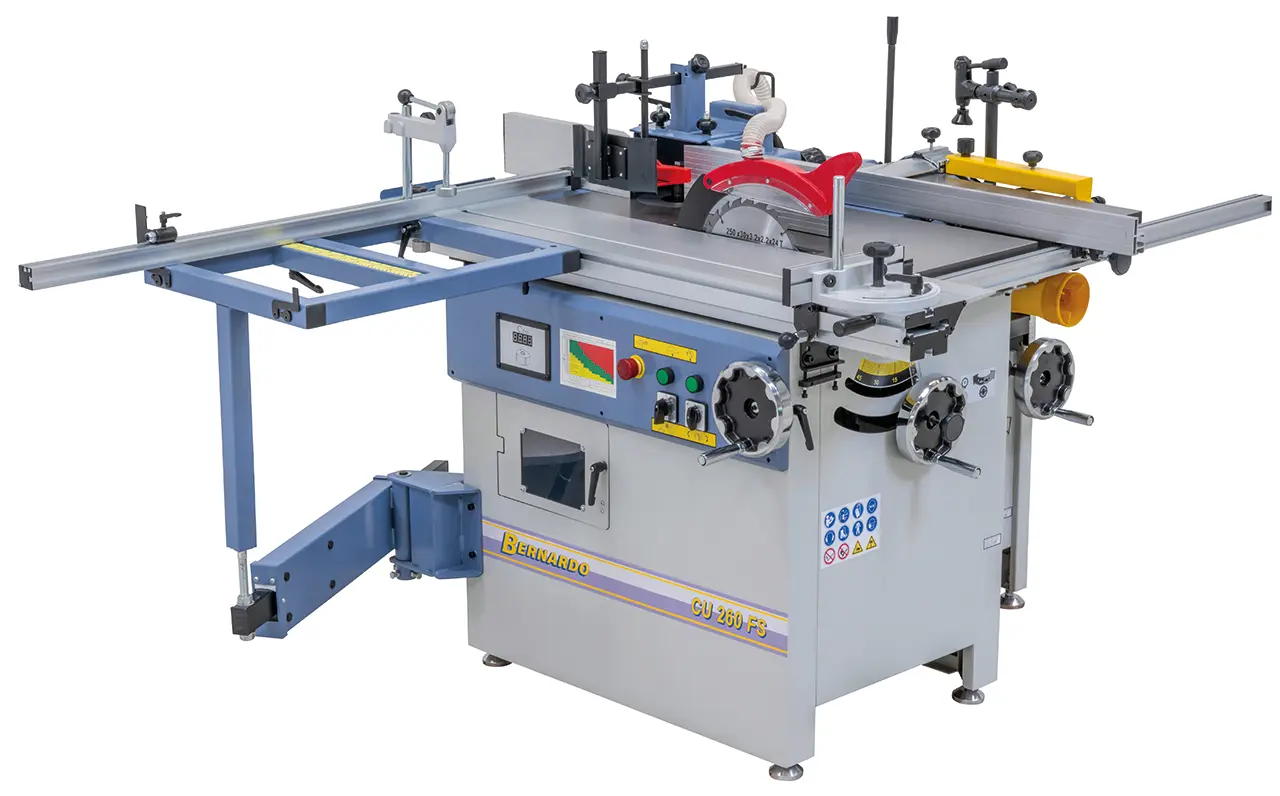

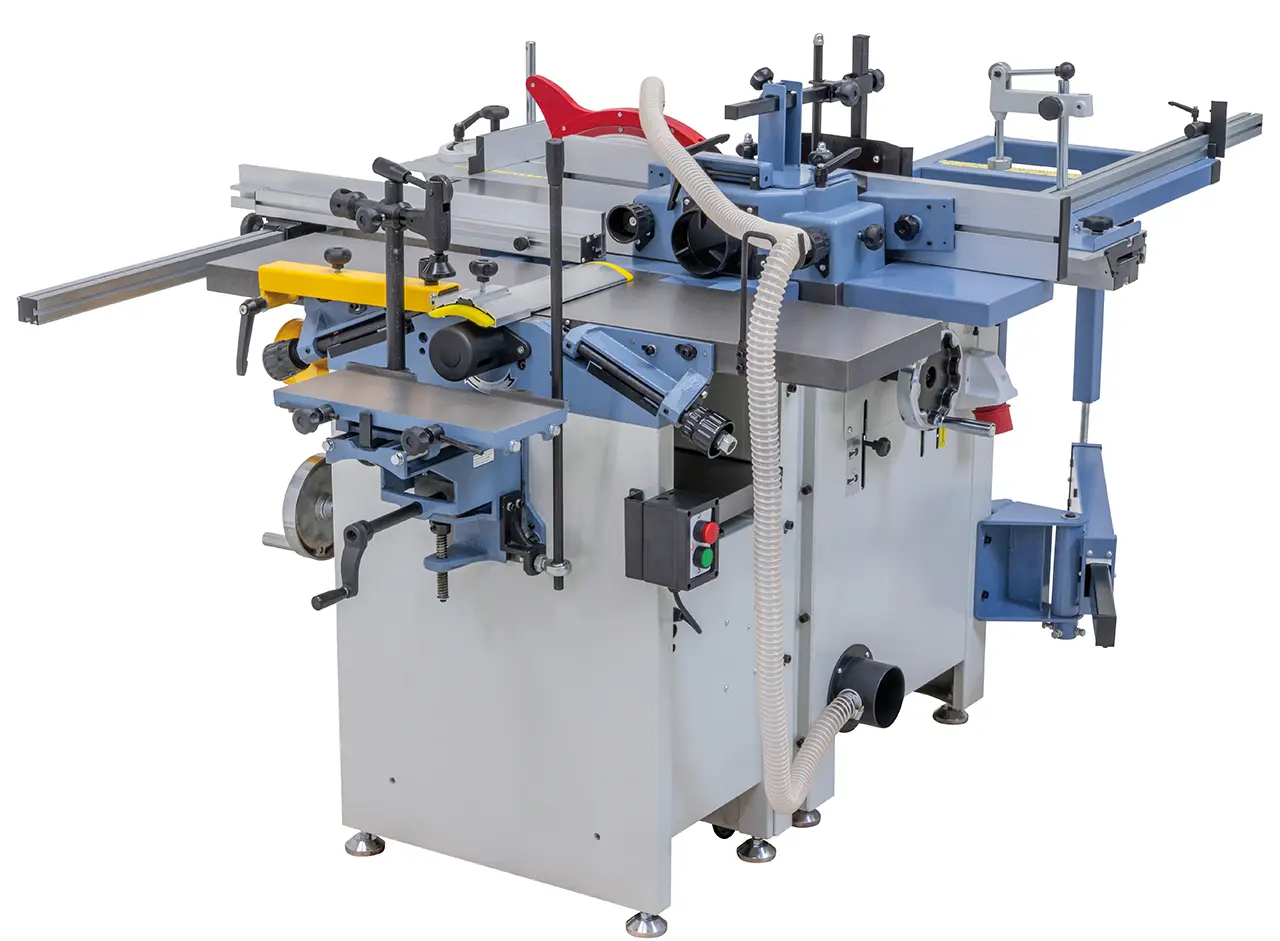

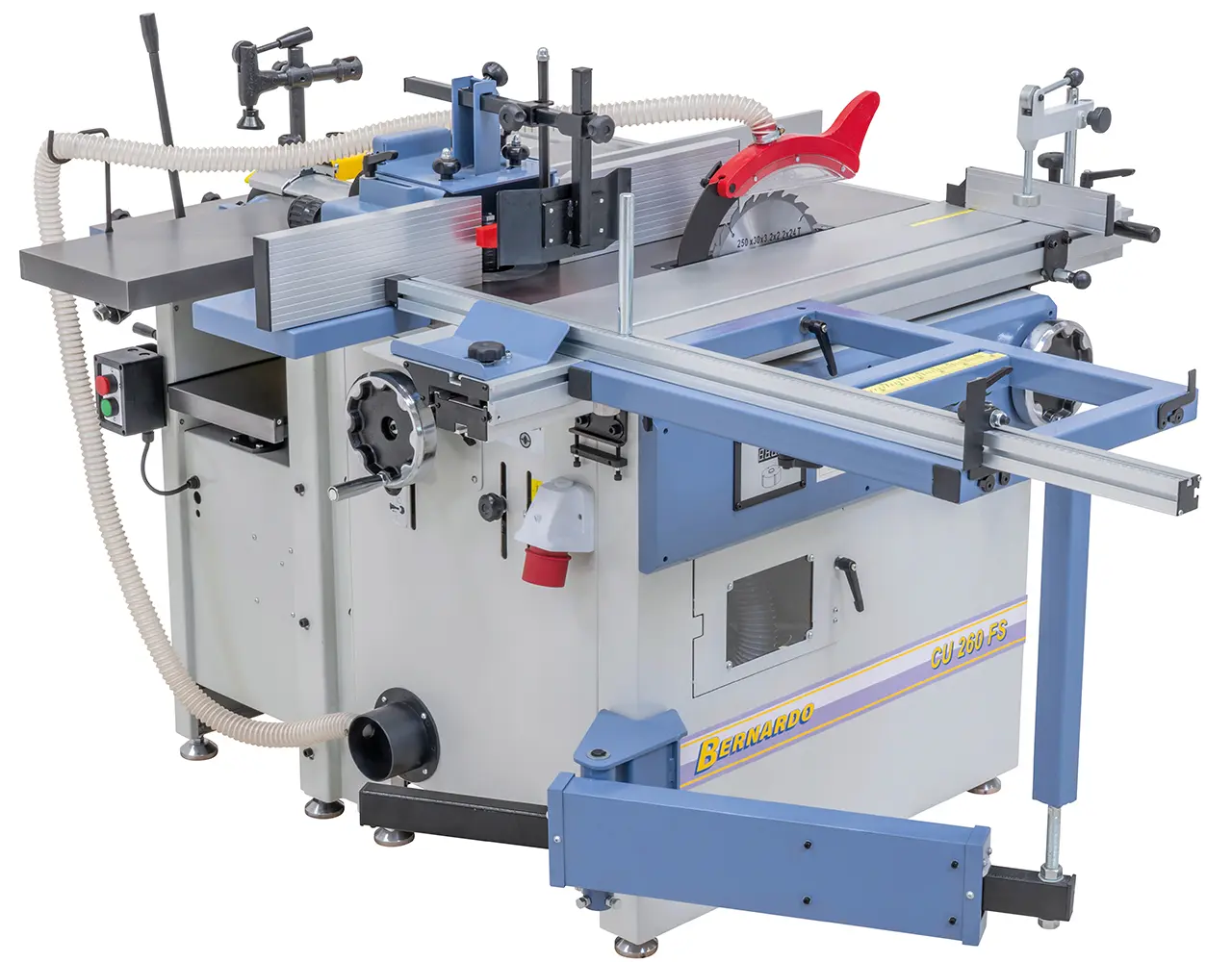

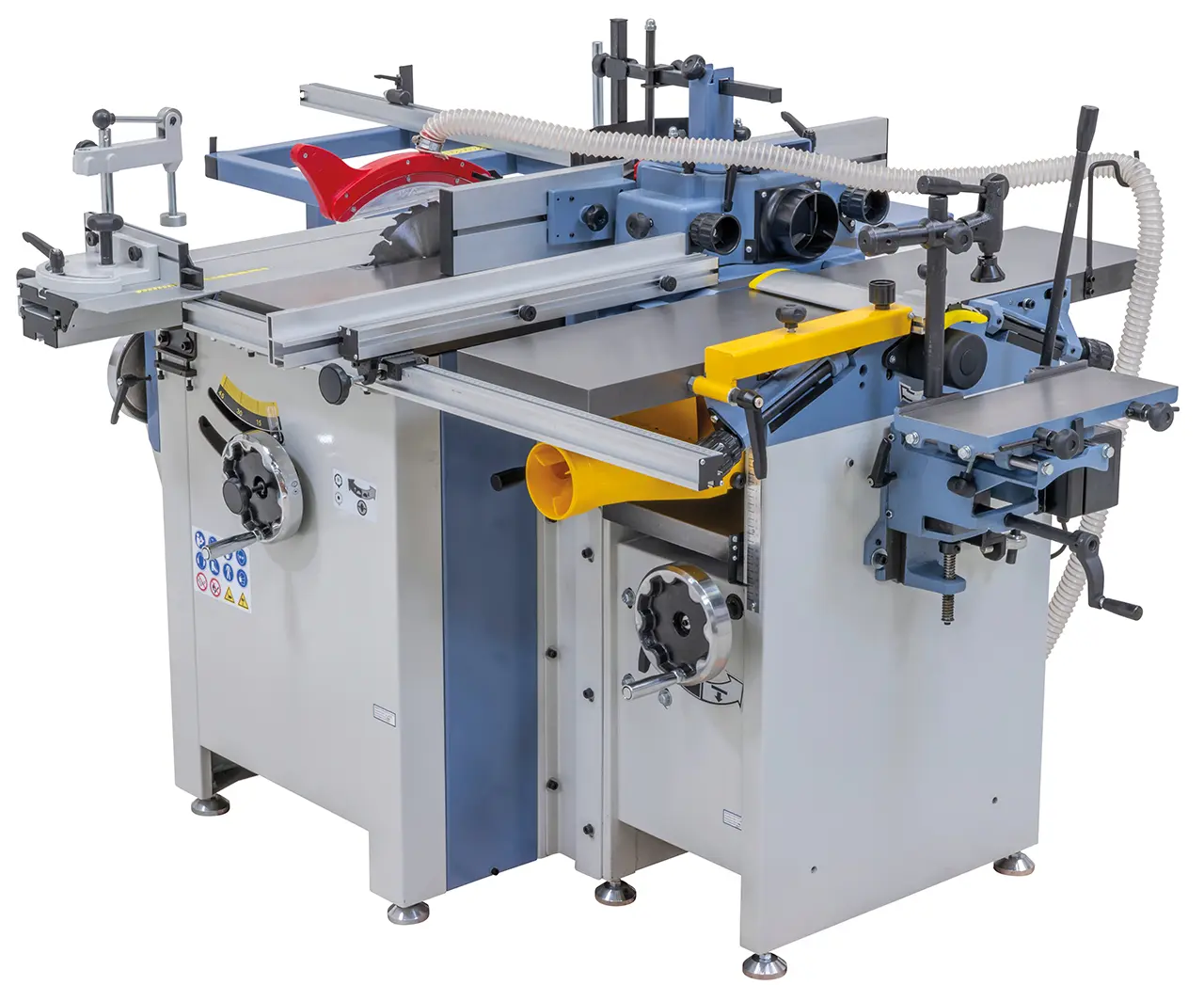

Kombinovaný truhlářský stroj Bernardo CU 260 FS (400 V)

• Kombinované dřevoobráběcí stroje Bernardo - dřevoobráběcí centra kombinují širokou škálu obráběcích možností (hoblování, řezání, frézování, vrtání) v kompaktním provedení. Díky standardní spirálové frézovací hlavě, čtyřem rychlostem otáček vřetena, digitálnímu ukazateli otáček frézovacího vřetena a mnoha dalším výhodám tento model splní všechna přání
• Snížení hluku (cca 50 %) díky standardní spirálové řezné hlavě a až 20krát delší životnosti břitu (díky čtyřnásobně použitelným karbidovým břitovým destičkám)
• Výhoda karbidových břitových destiček: V případě poškození lze jednotlivé čepele vyměnit nebo otočit
• Karbidové břity zajišťují bezproblémové hoblování a optimální povrchy u všech druhů dřeva
• Volitelně k dispozici s nástavcem pro drážkování (průměr vrtání 16 mm)
• Rychlé a snadné odečítání otáček vřetena pomocí digitálního displeje

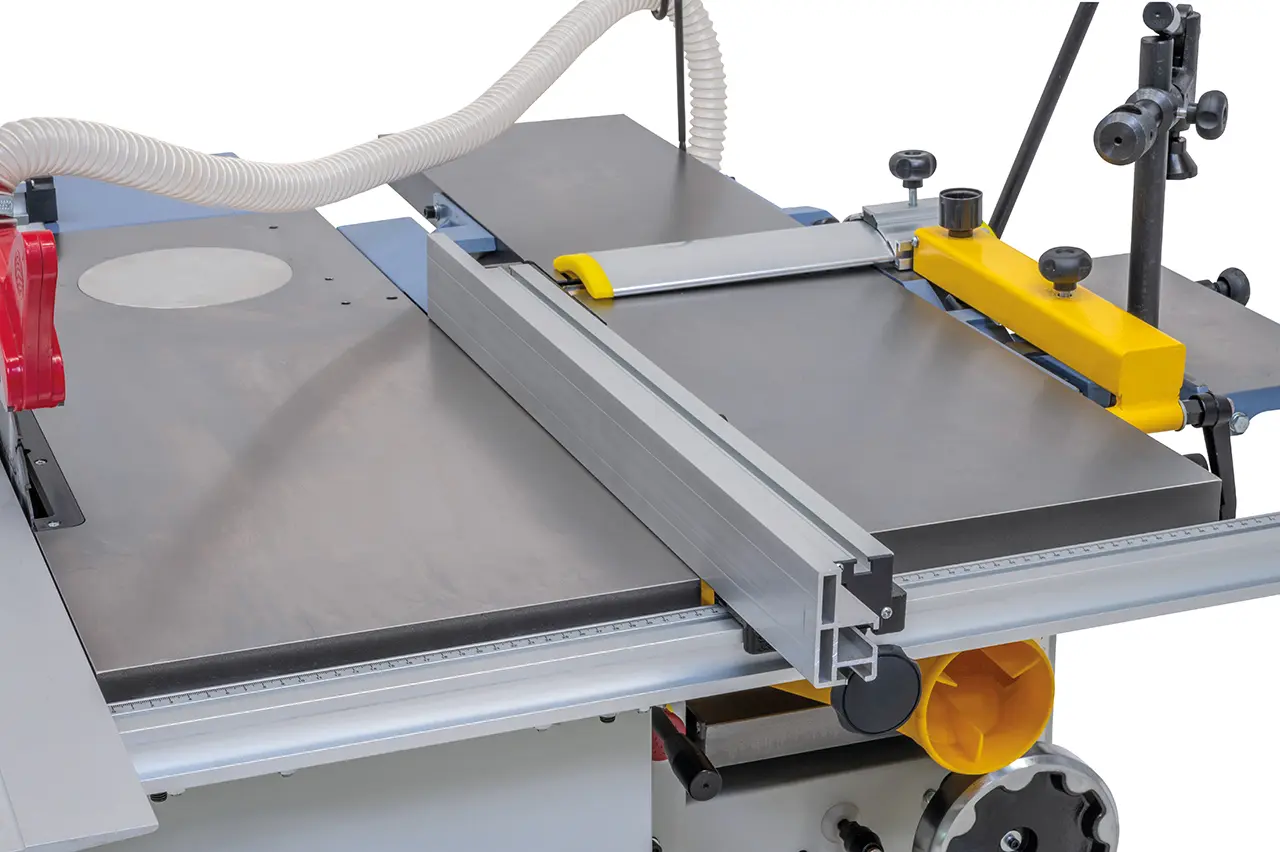

• Robustní kryt řezačky s jemně nastavitelnými hliníkovými dorazovými lištami
• Těleso stroje z ocelově šedé litiny odolné proti zkroucení

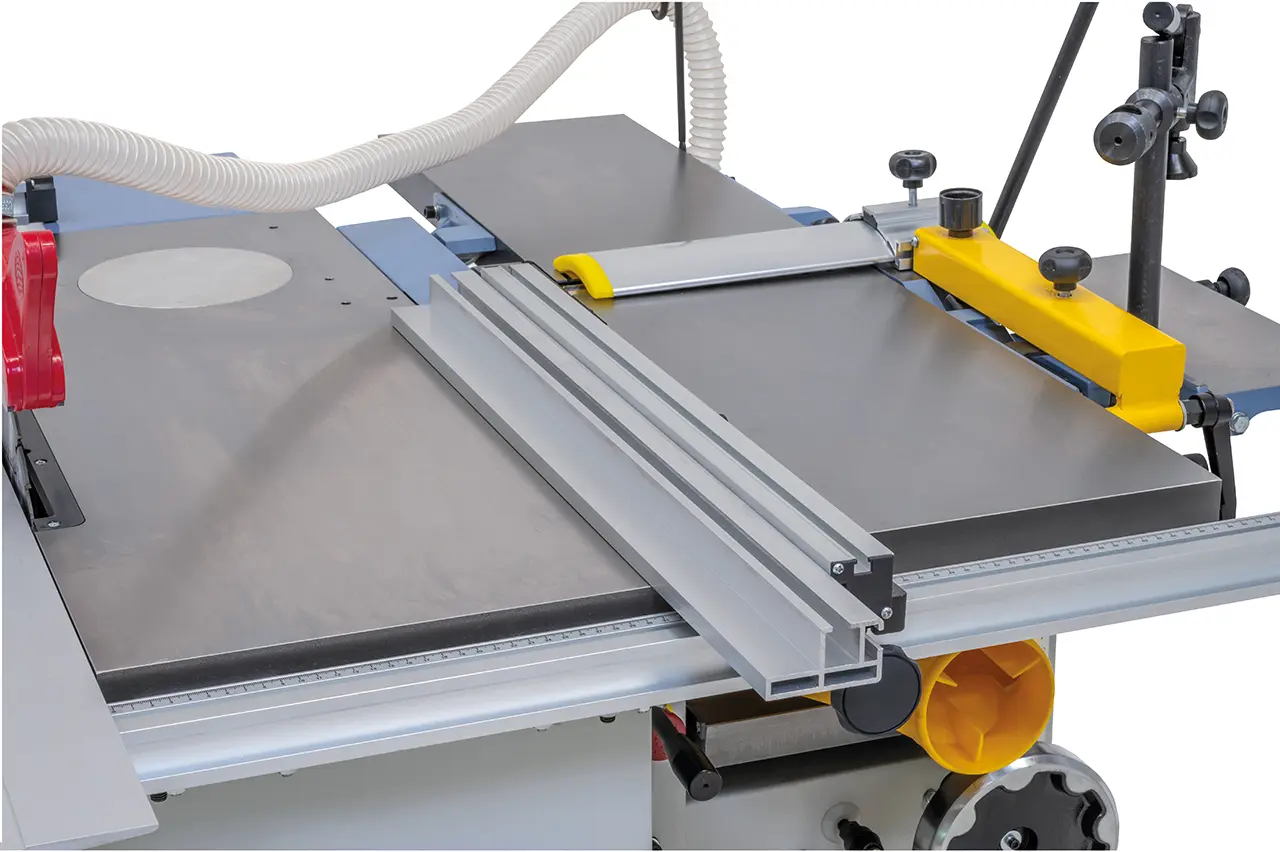

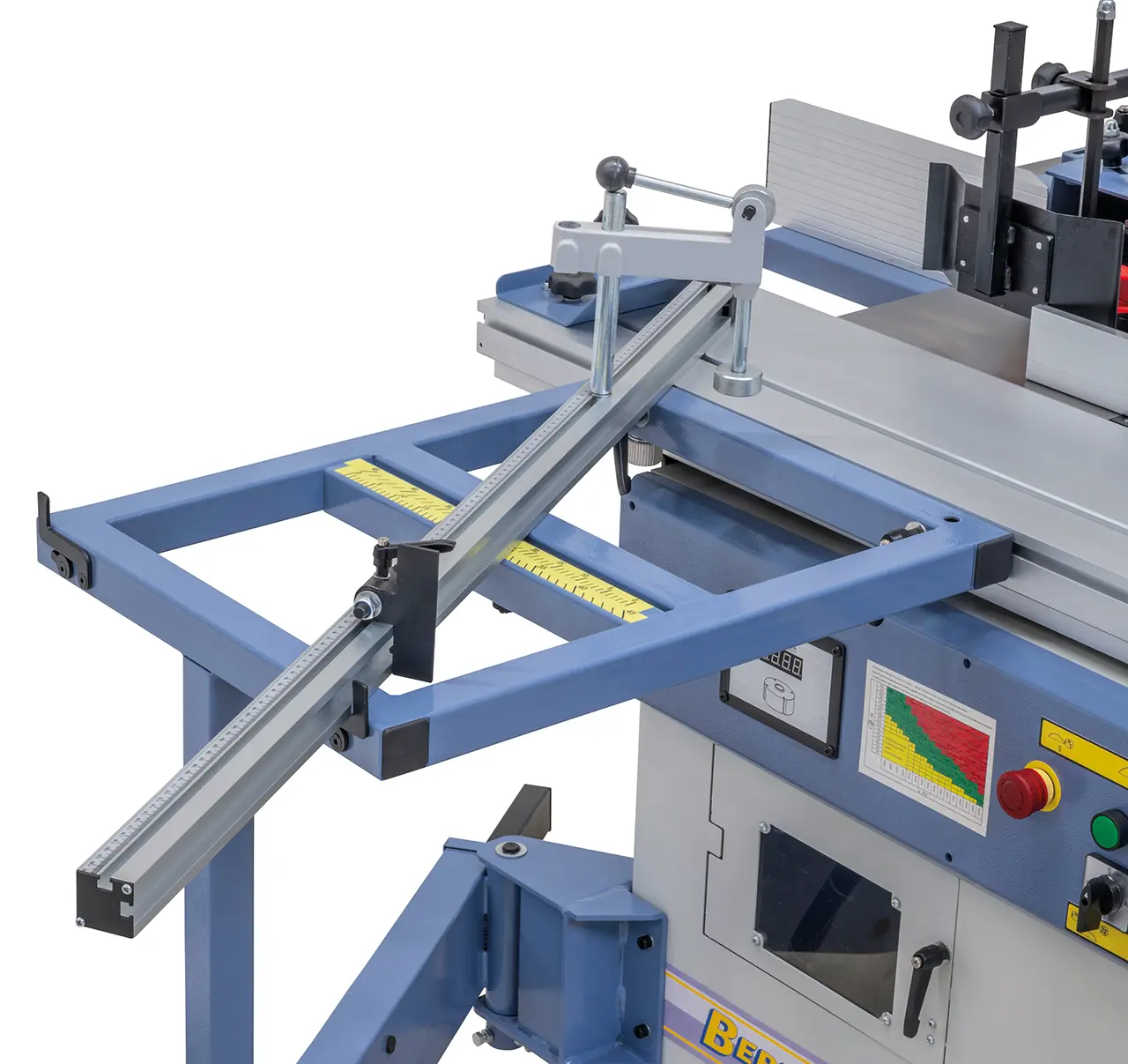

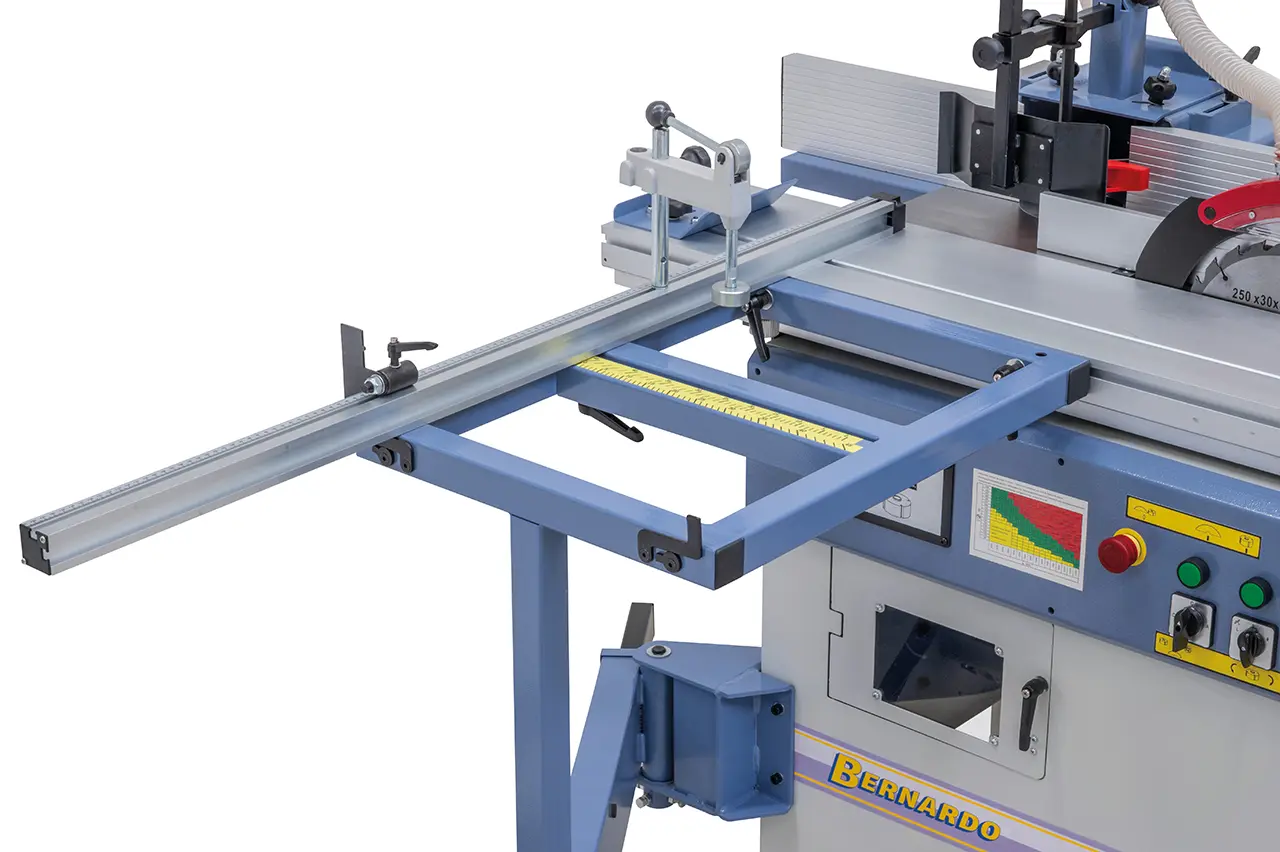

• Plynule se pohybující a přesný formátovací stůl s kaleným prizmatickým vedením
• Stroj je standardně vybaven 3 motory a je určen k obrábění měkkého i tvrdého dřeva
• Univerzální použití na velmi malém prostoru
• Hoblovka se šířkou hoblování 260 mm, protahovačka do 195 mm se strojním posuvem
• Standardně s naklápěcím vodicím pravítkem a vývodem pro odsávání pilin a třísek - připojení o průměru 100 mm

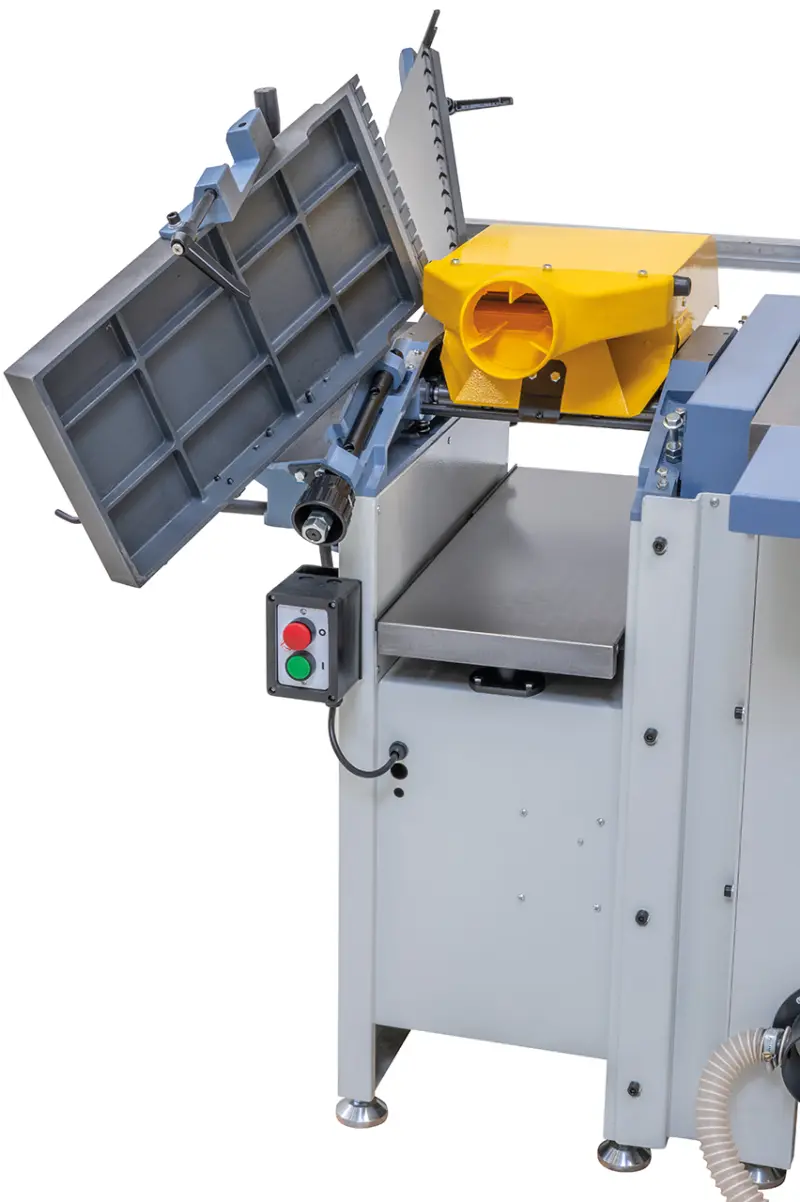

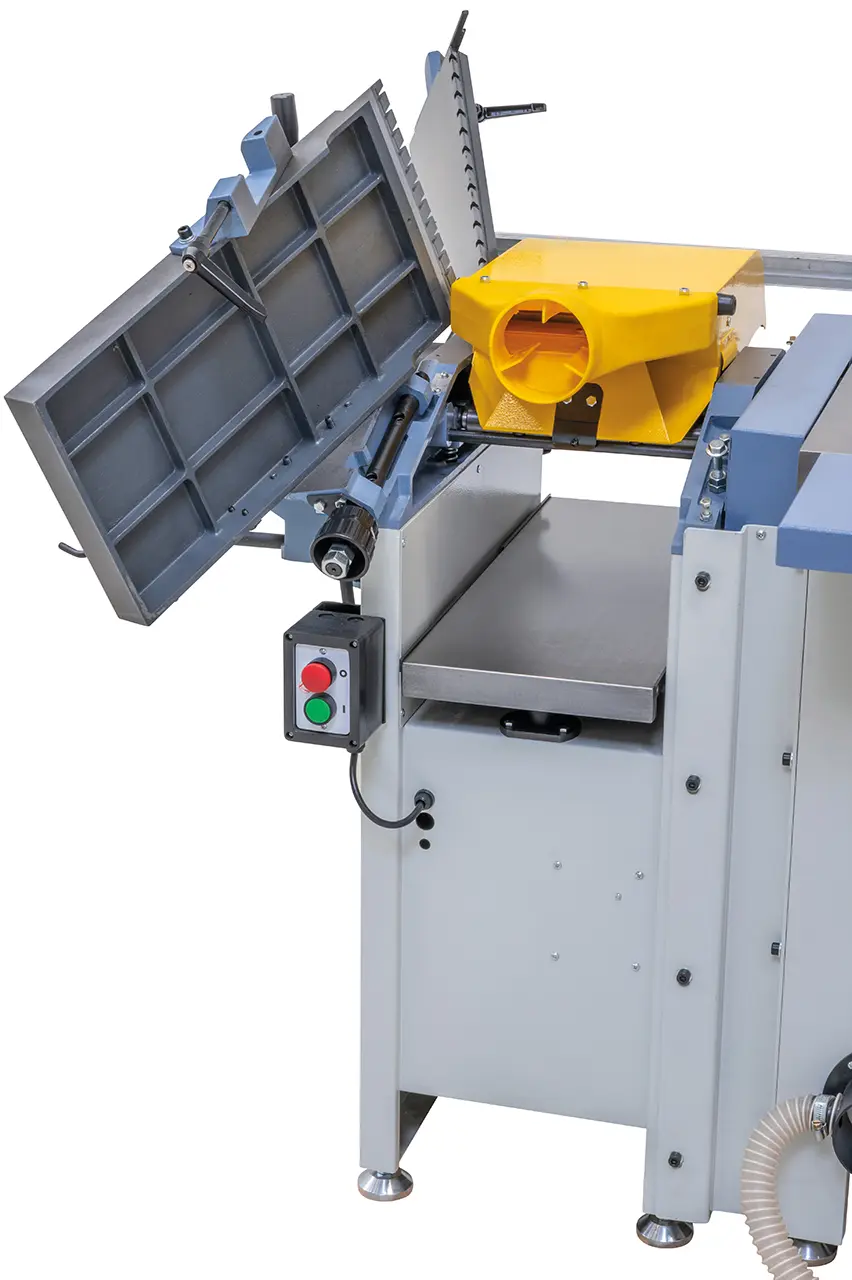

• Odklápěcí hoblovací stůl pro rychlou změnu stroje na protahovačku

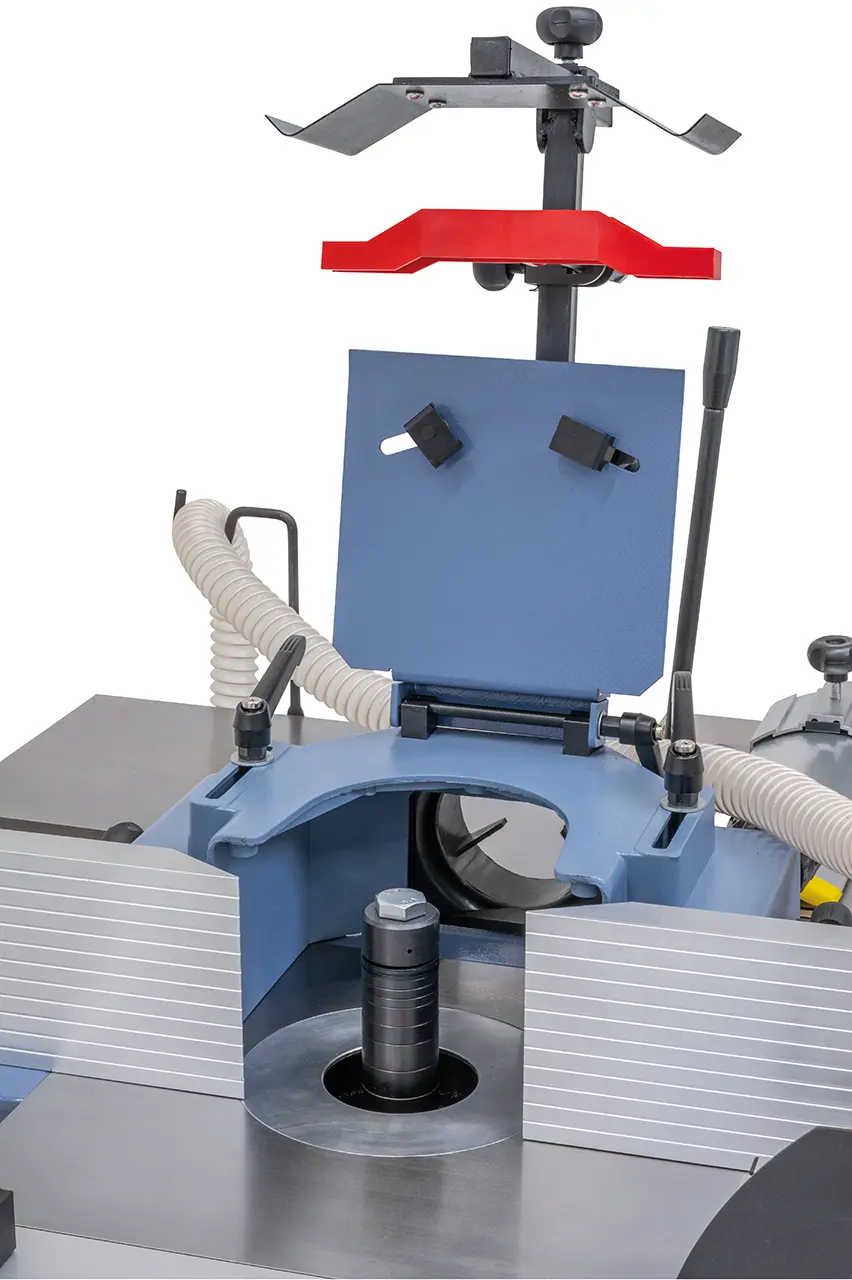

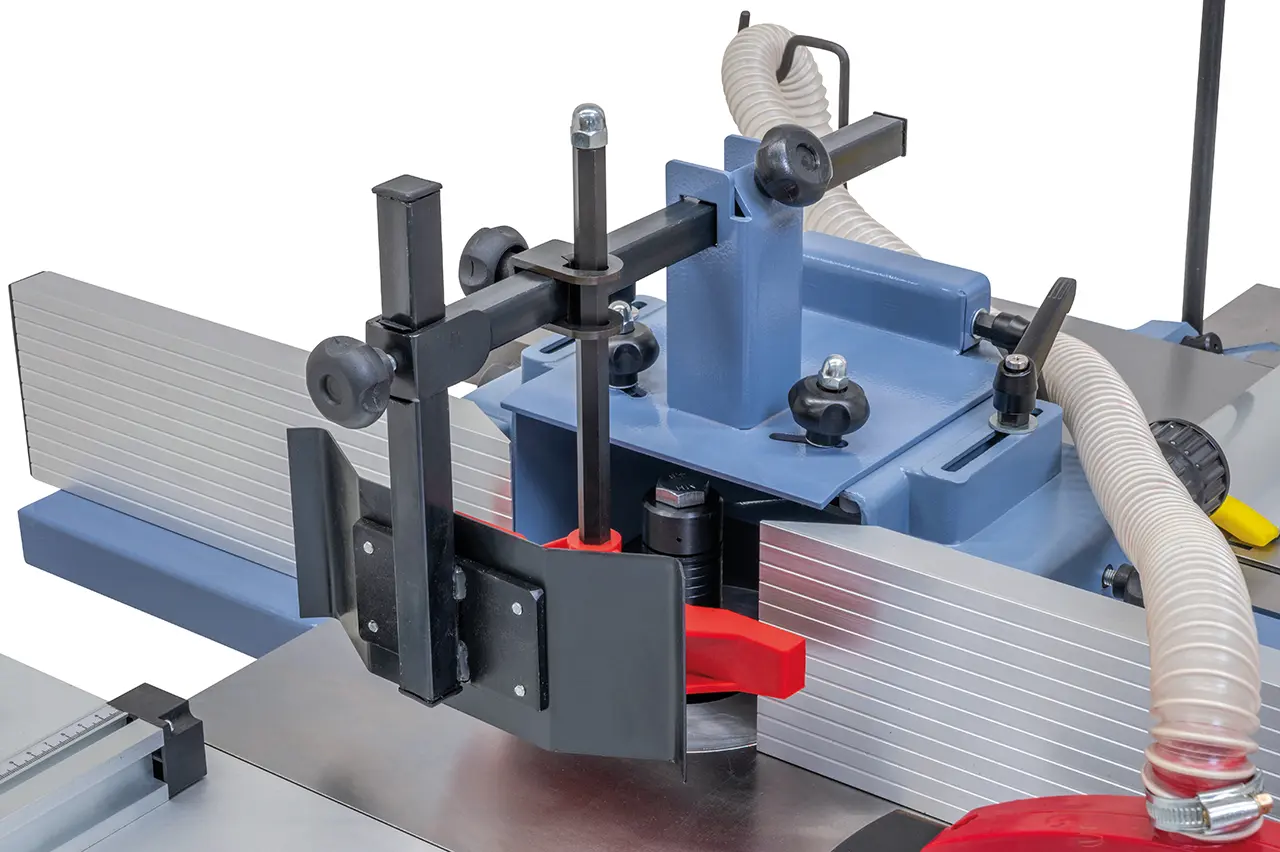

• Ochranný kryt frézy s oboustranně jemně nastavitelnými hliníkovými dorazovými lištami

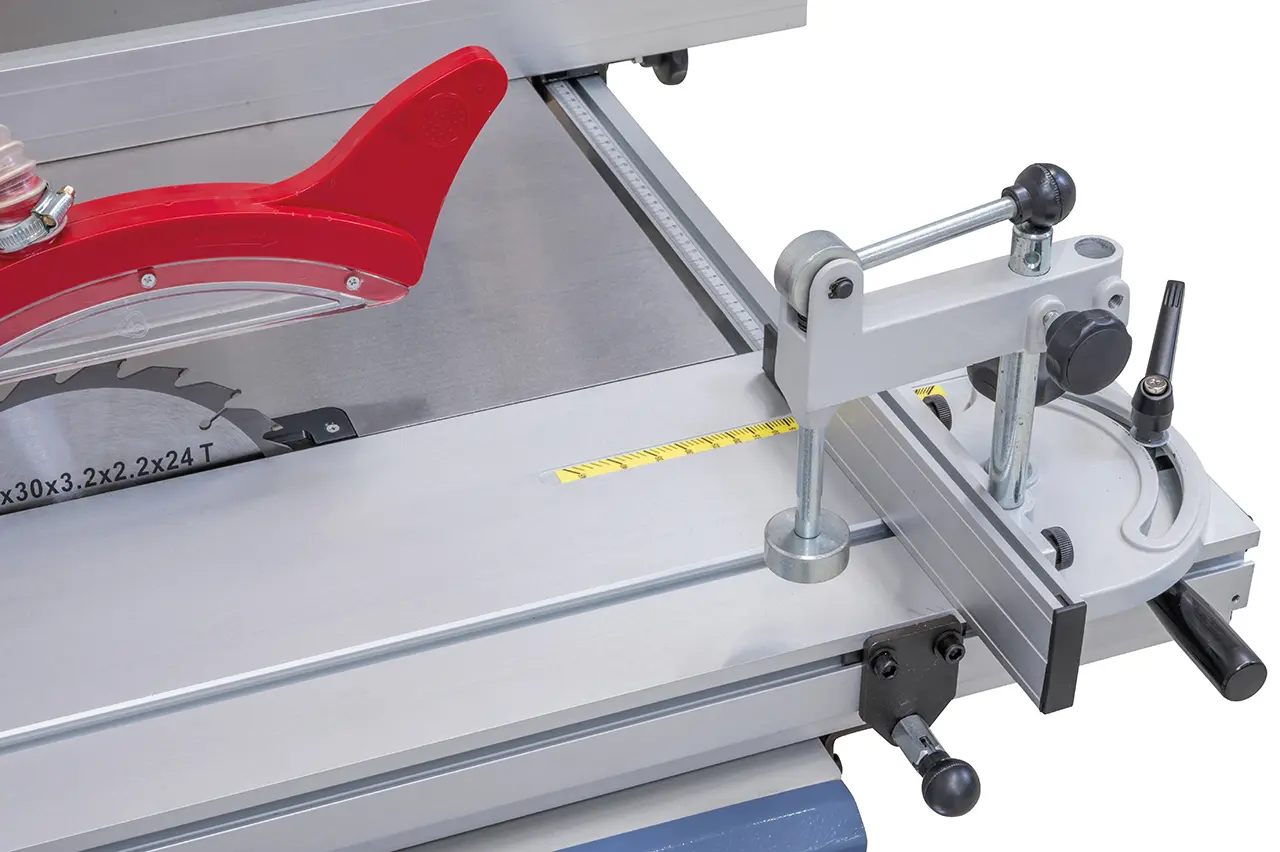

• Vysouvací teleskopický doraz se sklopnou zarážkou s jemným nastavováním
• Rychle a snadno odečitatelný LED displej pro zobrazování rychlosti otáček frézy
• Stabilní vodicí pravítko s prizmatickým vedením, sklopné v úhlu od 90° do 45°

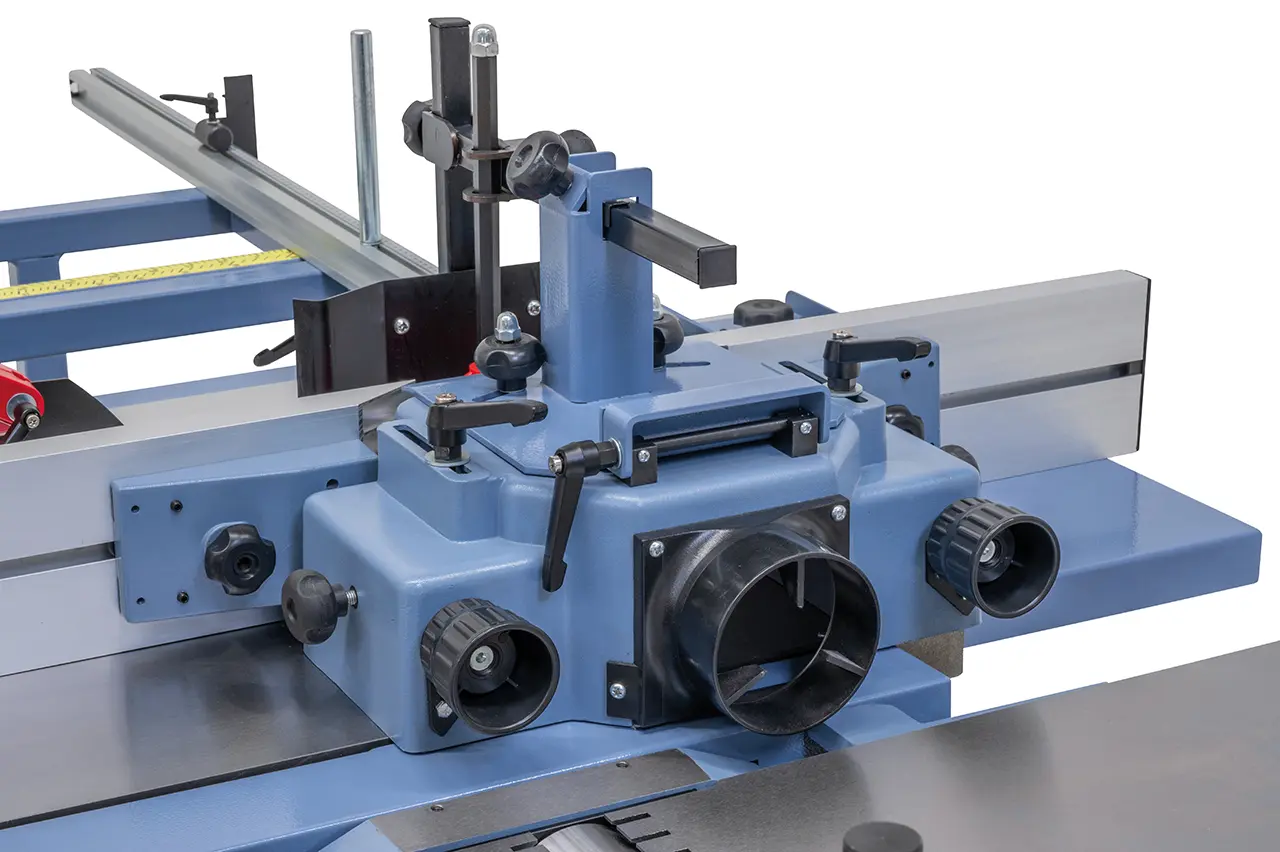

• Masivní ochranný kryt frézy s přípojkou pro odsávání 100 mm
• Dynamicky vyvážené frézovací vřeteno zajišťuje přesný chod

Součásti dodávky dřevoobráběcího stroje Bernardo:

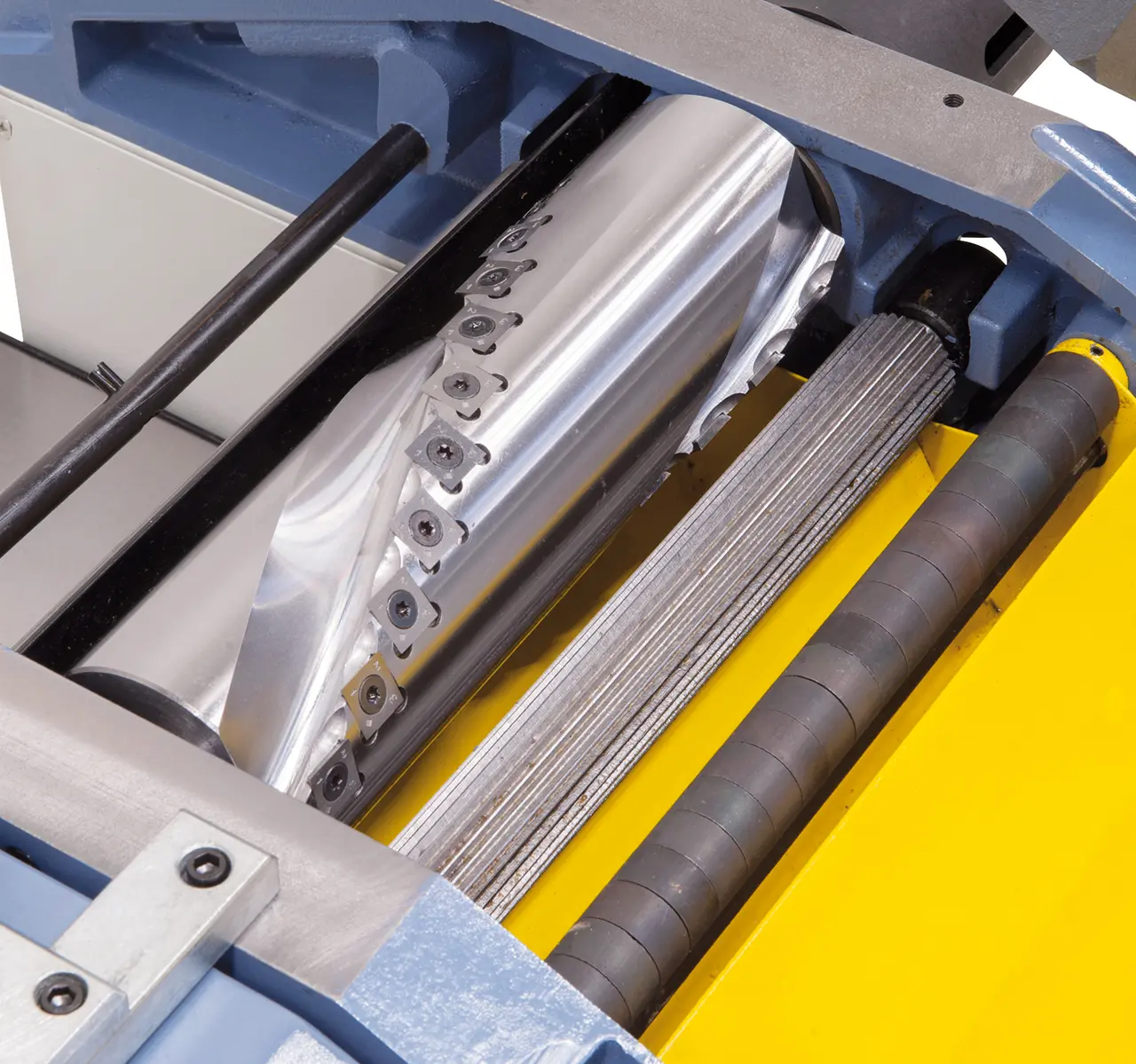

• Spirálová řezné vřeteno s 24 karbidovými břitovými destičkami
• Náhradní karbidové vyměnitelné břitové destičky (5 ks)
• Doraz spojovacího frézky
• Přidržovací zařízení
• Doraz pokosu
• Ochranný kryt frézky

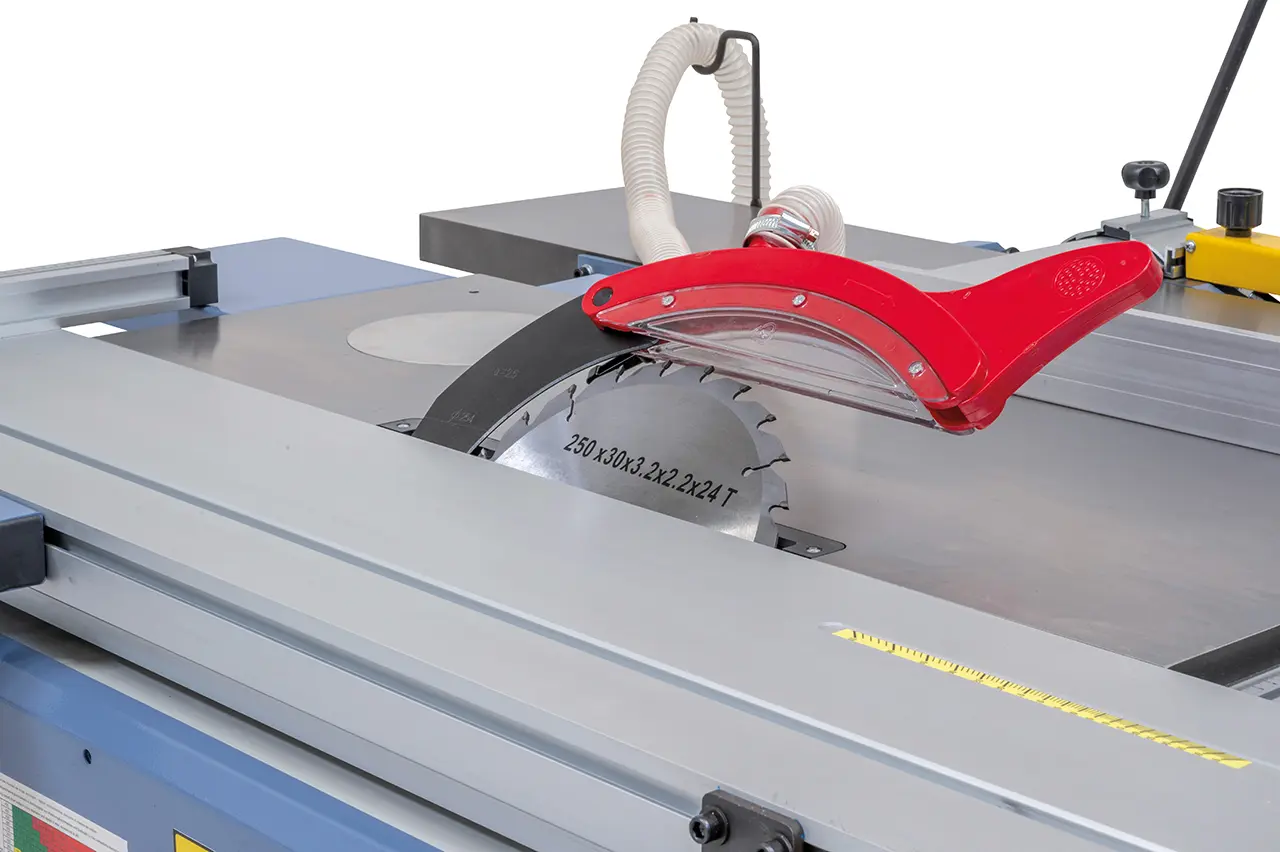

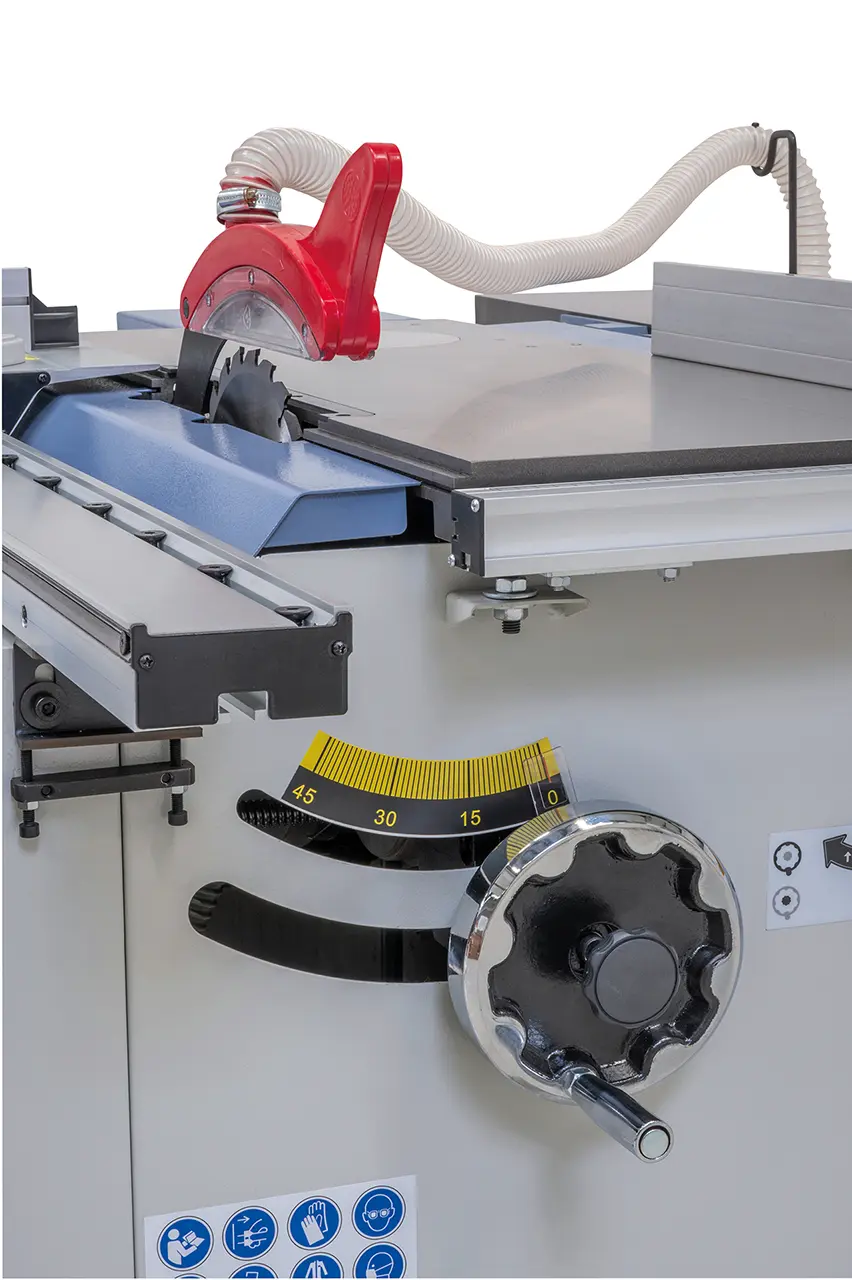

• Ochranný kryt pilového kotouče s vývodem pro odsávání prachu a hadici
• Připojovací hadice s Y-kusem
• Hliníkový doraz s dorazovou klapkou
• Pilový SK kotouč 250 x 3,2 x 30 mm (Z 24)
• Digitální zobrazení otáček frézovacího vřetena
• Přípravek na posouvání dřeva
• Servisní a obslužné nářadí
• Přídavná vrtací dlabačka (na objednání)
• Napájecí napětí [V]: 400
• Přípojka odsávání pr. [mm]: 100
• Rozměry stroje [mm]: 1 600 × 2 340 × 1 150
• Hmotnost [kg]: 366

Technické parametry dřevoobráběcího stroje Bernardo:

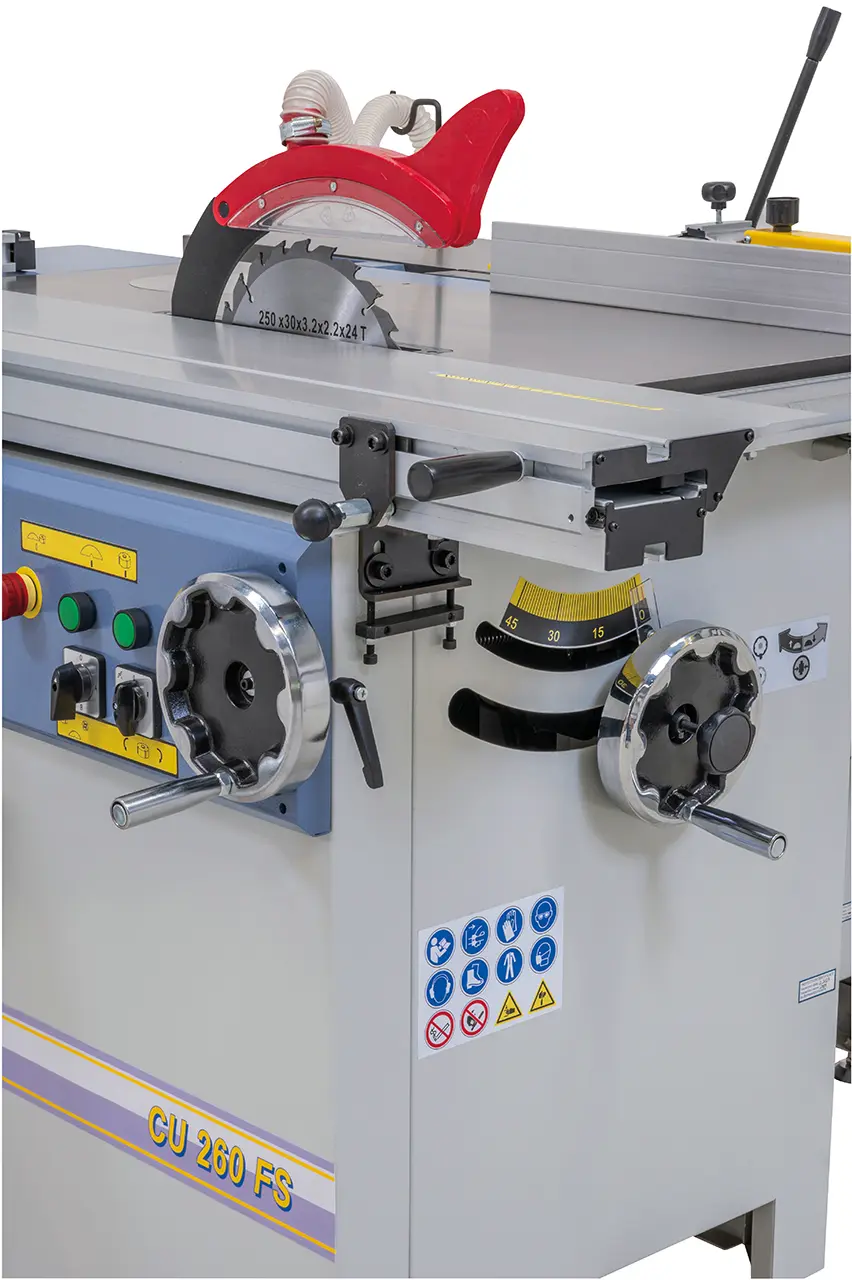

• Kotoučová pila:

  • Motor - výkon S₁ 100% [W]: 2 200
  • Motor - výkon S₆ 40% [W]: 3 000
  • Velikost stolu [mm]: 900 x 345
  • Výška stolu [mm]: 865
  • Prodloužení stolu [mm]: 600 x 460
  • Formátovací stůl [mm]: 1 600 x 240
  • Délka řezu [mm]: 1 600
  • Max. průměr kotouče [mm]: 250 x 30
  • Max prořez 90° / 45° [mm]: 80 / 60
  • Šířka řezu pomocí paralelního pravítka [mm]: 910
  • Otáčky kotouče [U.min^-1]: 4 750

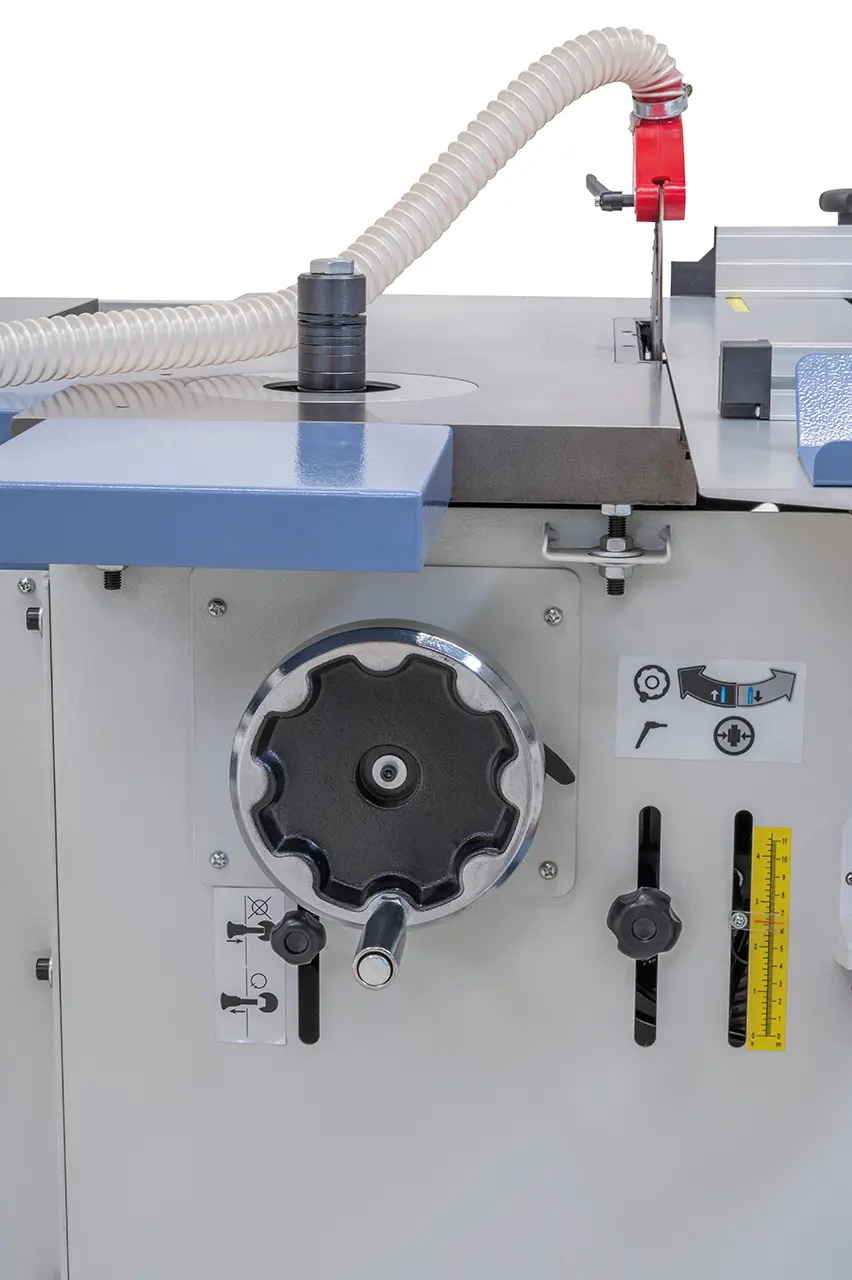

• Spodní frézka:

  • Motor - výkon S₁ 100% [W]: 1 500
  • Motor - výkon S₆ 40% [W]: 2 100
  • Průměr vřetena [mm]: 30
  • Upínací délka [mm]: 90
  • Výškové nastavení [mm]: 110
  • Průchodnost - otvor ve stolu [mm]: 170
  • Max průměr nástroje
    • při profilování [mm]: 150
    • při čepování [mm]: 150
  • Otáčky vřetena [U.min^-1]: 1 400 / 4 000 / 6 000 / 8 000

• Hoblovka s protahem

  • Motor - výkon S₁ 100% [W]: 2 000
  • Motor - výkon S₆ 40% [W]: 2 800
  • Otáčky nože/válce [U.min^-1]: 4 000
  • Průměr nožového válce [mm]: 75
  • Počet nožů/destiček [ks]: 24

  • Srovnávací frézka

    • Šíře hoblování [mm]: 250
    • Délka stolu [mm]: 1 090
    • Výška stolu [mm]: 865
    • Vodicí pravítko [mm]: 720 x 130
    • Naklápění vodicího pravítka [°]: 90 ÷ 45
    • Výška stolu [mm]: 865
    • Max. tříska [mm]: 5

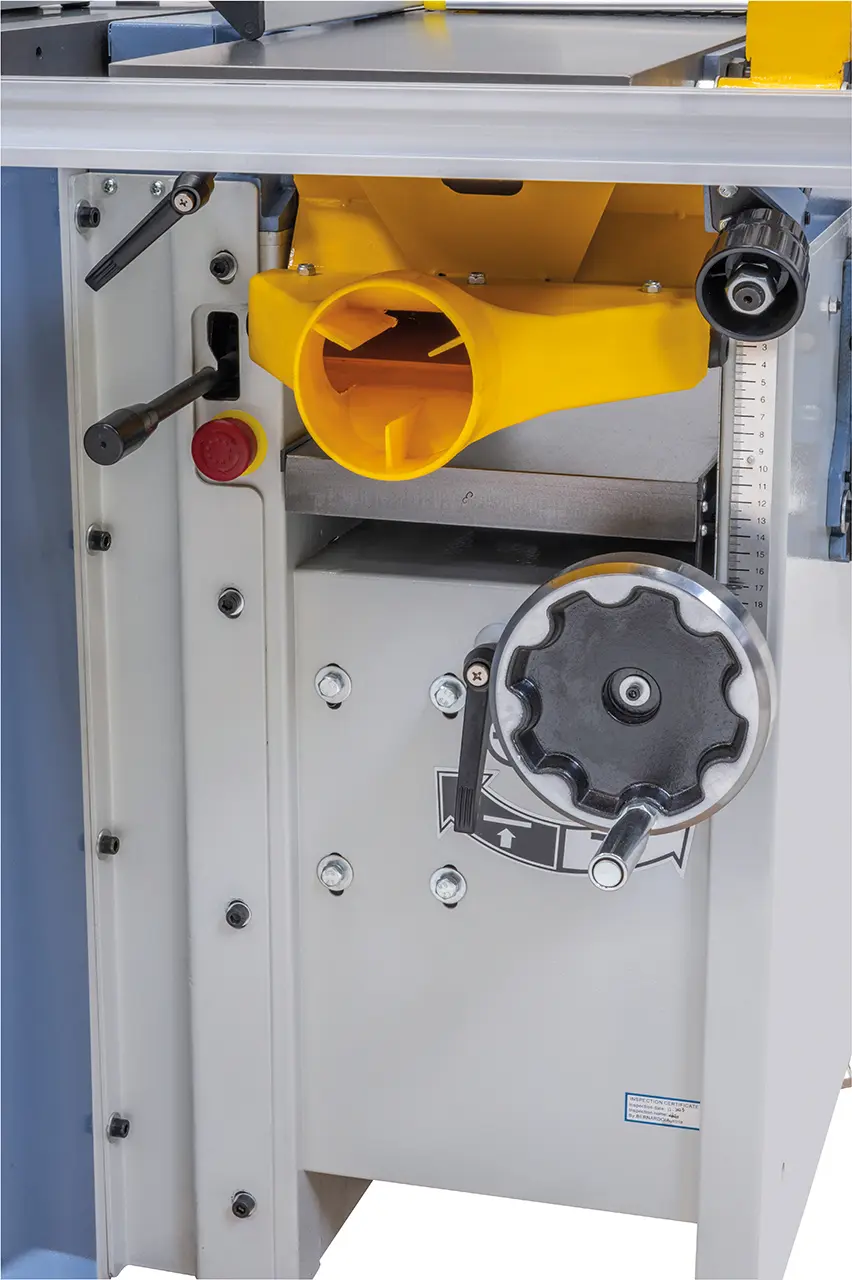

  • Tloušťkovací frézka - protah

    • Délka stolu [mm]: 600
    • Max. šířka materiálu [mm]: 250
    • Max. tloušťka protahování [mm]: 5 ÷ 185
    • Max. tříska [mm]: 1,8
    • Rychlost protahu [m.min^-1]: 8

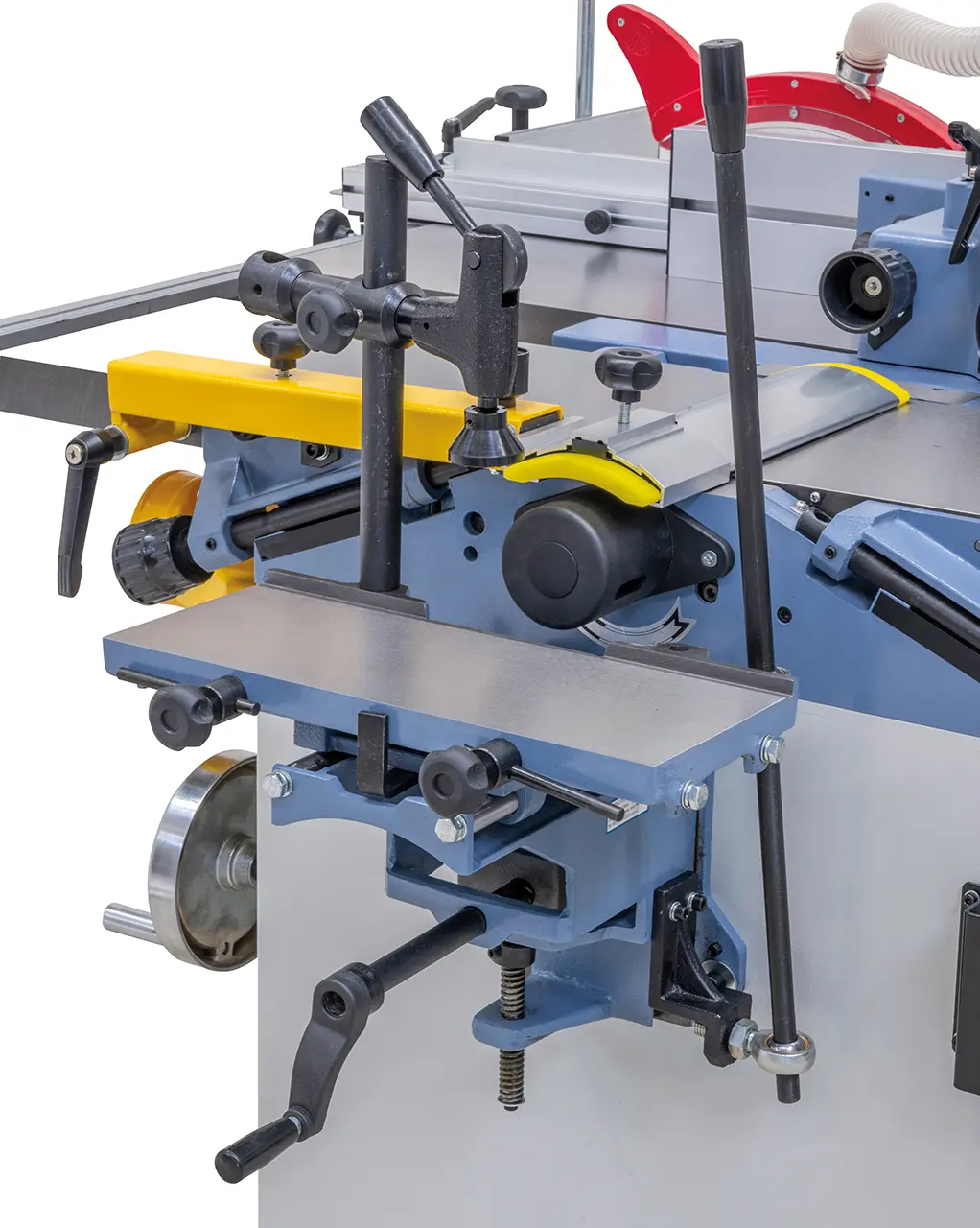

• Přídavná vrtací dlabačka (na objednání)

  • Velikost stolu [mm]: 370 x 150
  • Sklíčidlo Westcott [mm]: 0 ÷ 16
  • Max. hloubka dlabání [mm]: 90
  • Šířka dlabání [mm]: 160
  • Zdvih stolu [mm]: 85
