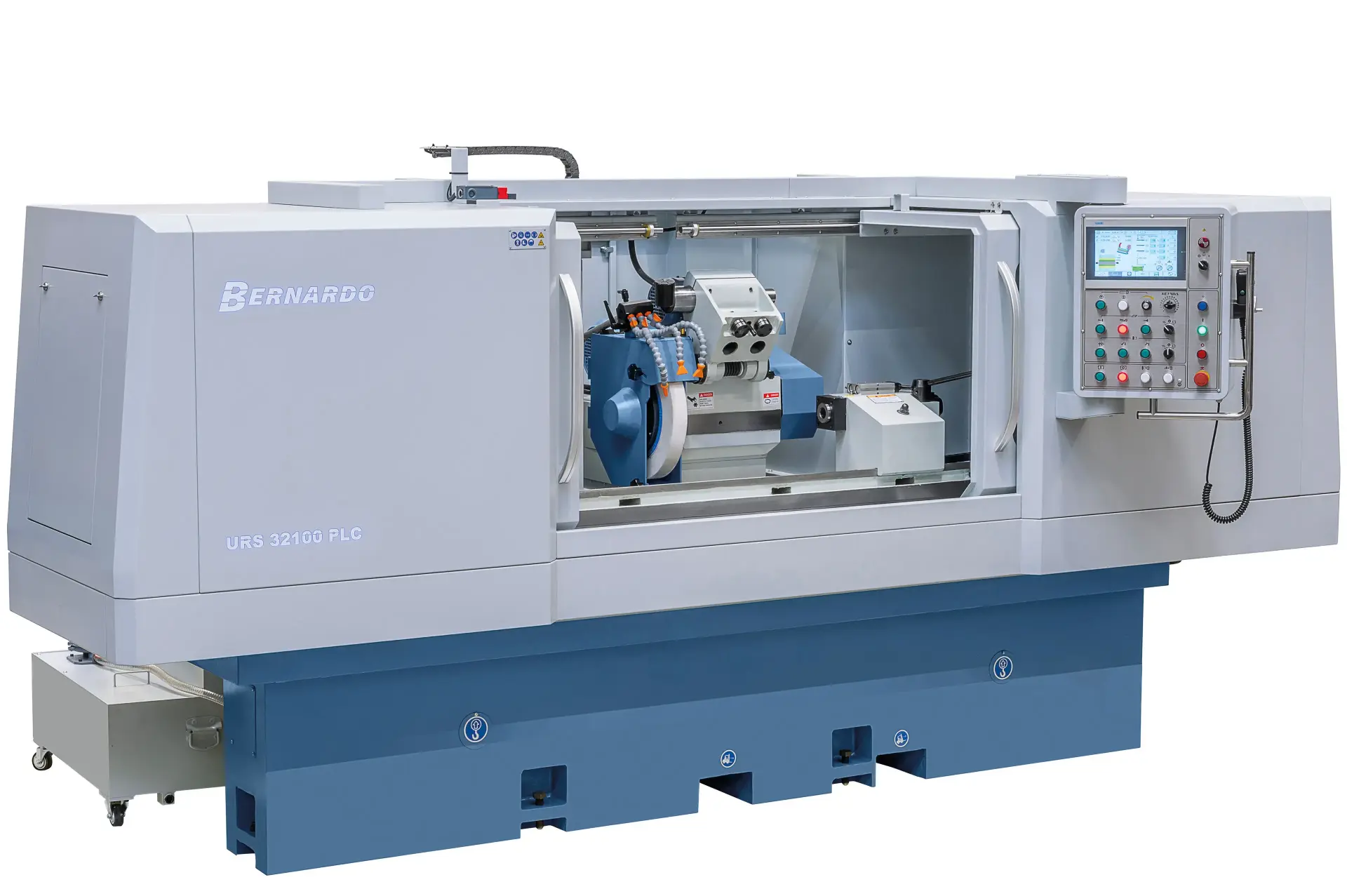

Univerzální hrotová bruska Bernardo URS 32100 PLC s digit. odměřováním (BER051393XL1)

• Max. broušená délka [mm]: 1 000
• Výška hrotů [mm]: 180
• Vnější průměr broušení [mm]: 8 ÷ 320
• Max. hmotnost obrobku [kg]: 150
• Vnitřní průměr broušení s lunetou [mm]: 35 ÷ 100
• Vnitřní průměr broušení bez lunety [mm]: 30 ÷ 100
• Max. vnitřní hloubka broušení [mm]: 125
• Max. rozsah naklápění stolu [°]: -2/+9
• Max. podélný pohyb stolu [mm]: 1 200
• Plynulý posuv stolu [m.min^-1]: 0,1 ÷ 6
• Vřeteník
  • Otáčky pracovního vřetene (plynule) [U.min^-1]: 25 ÷ 500
  • Kužel pracovního vřetene: MK 4
  • Rozsah náklápění pracovního vřeteníku [°]:90
• Vřeteník brusky
  • Velikost brusného kotouče [mm]: 400 x 50 x 203
  • Otáčky vřetene [U.min^-1]: 2 140
  • Otáčky vřetene pro vnitřní broušení [U.min^-1]: 10 000
  • Rozsah naklápění brusného vřeteníku [°]: - 10
  • Dráha pojezdu brusné hlavy [mm]: 250
  • Dělení noniusu [mm]: 0,001
• Koník
  • Kužel koníku: MK 4
  • Zdvih pinoly koníku [mm]: 30
• Výkony, rozměry a hmotnosti
  • Výkon motoru brusného vřetena [W]: 4 000
  • Výkon motoru pracovního vřetena [W]: 1 500
  • Výkon motoru vnitřního broušení [W]: 1 100
  • Rozměry [mm]: 3 910 x 2 260 x 1 860
  • Hmotnost [kg]: 3 800

Univerzální válcová bruska Bernardo URS 32100 PLC

• Válcová bruska Bernardo URS je vhodná pro provádění vnějšího válcového broušení na obrobcích do průměru 320 mm, standardní vnitřní bruska dále rozšiřuje rozsah použití
• Tento model se používá především ve strojírenství, výrobě forem a nástrojů, ale také v malosériové výrobě
• Olejový film mezi ložiskem a vřetenem snižuje vibrace na minimum, čímž je dosaženo vysoké kvality povrchu a přesnosti
• Velkoryse dimenzovaný stůl je otočný ve dvou směrech pro kónické broušení a lze jej nastavit do požadované polohy pomocí stupnice
• Přesně seřízená vřetenová hlava a stabilní brousicí vřeteník pro dosažení nejlepších možných výsledků obrábění v široké škále brusných procesů
• Díky silnému žebrování a velkoryse dimenzovaným stěnám je základna stroje relativně necitlivá na teplotní výkyvy a deformace
• Oboustranné brusné vřeteno s třísegmentovými nastavitelnými kluznými ložisky
• Hlavní vřeteno je uloženo hydrodynamicky, což znamená, že olejový film zabraňuje kontaktu mezi ložiskem a vřetenem
• Plynule nastavitelné rychlosti posuvu s volitelně předvolitelnou dobou zdržení na konci každého pohybu stolu
• Přesné broušené a ručně škrábané vedení v ose x, lineární vedení v ose y
• Podélné vedení stolu a příčné vedení brusné hlavy, po jednom V- a jednom plochém vedení
• Servopohony v ose x a z, pracovní stůl se pohybuje přesným kuličkovým šroubem

Součásti dodávky válcové brusky Bernardo URS

• Elektronické řízení PLC
• Ruční kolo elektronického ovládání
• Brusný kotouč
• Příruba brusného kotouče
• 3čelisťové sklíčidlo pr. 200 mm
• Vnitřní brusné zařízení
• LED osvětlení stroje
• Vyrovnávací stanice
• Vyvažovací trn
• Frekvenční měnič
• 2 středící body
• Měřící deska
• Chladicí systém
• Plná kapotáž
• Orovnávač brusných kotoučů
• Ovladač obrobku
• Podpěrné botky stroje
• Centrální mazání
• Provozní nástroje
