- Výkon motoru - vertikální [W]: 2 200
- Výkon motoru - horizontální [W]: 2 200
- Napětí [V]: 400
- Počet otáček vřetena - vertikální (plynule) [U.min-1]: (2) 110 ÷ 2 000
- Počet otáček vřetena - horizontální [U.min-1]: (12) 40 ÷ 1 300
- Upínání ve vřetenu: ISO 40
- Zdvih pinoly [mm]: 120
- Posuv pinoly [mm.U-1]: 0,08 / 0,15 / 0,25
- Velikost stolu [mm]: 1 325 × 320
- Velikosti T-drážky [mm]: 14
- Vzdálenost vřeteno / stůl max. [mm]: 120 ÷ 520
- Vyložení [mm]: 150 ÷ 770
- Dráha pojezdů, (x/y/z) [mm]: 1 000/290/400
- Strojní posuv, podélný (x) [mm.min-1]: (8) 22 ÷ 420
- Strojní posuv, příčný (y) [mm.min-1]: (8) 22 ÷ 393
- Strojní posuv, vertikální (z) [mm.min-1]: (8) 6 ÷ 112
- Rychloposuv, podélný (x) [mm.min-1]: 1 290
- Rychloposuv, příčný (y) [mm.min-1]: 1 208
- Rychloposuv, vertikální (z) [mm.min-1]: 513
- Natáčení křížového stolu [°]: ±45°
- Natáčení frézovací hlavy [°]: ±90°
- Rozměry (š x h x v) [mm]: 2 030 × 1 960 × 2 400
- Hmotnost [kg]: 2 075
Univerzální frézka Bernardo UWF 95 N Vario (3-osé dig.odměřování)
BER021247XL
02-1247XL
Nadlimitní doprava
Univerzální frézka Bernardo UWF 95 N Vario (3-osé dig.odměřování)
napájecí napětí 400 V, výkon 2,2 kW, otáčky (2 st. - plynule) 110 ÷ 2000 U.min-1, kužel vřetena ISO 40, zdvih pinoly 120 mm, vyložení max. 770 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 520 mm, vertikální a horizontální vřeteno, pneumatické upínání nástrojů, rozměry 2030 x 1960 x 2400 mm
Doporučená prodejní cena: 649 334,40 Kč
629 853,40 Kč
520 540,00 Kč
bez DPH
Vhodné příslušenství
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
14 ks skladem
4 907,76 Kč
Koupit
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
30 ks skladem
3 366,22 Kč
Koupit
BER421085
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
2 ks skladem
5 662,80 Kč
Koupit
BER411051
Doporučujeme
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
3 ks skladem
3 869,58 Kč
Koupit
BER261058
Upínač frézy čelní ISO 40 / 27 mm
2 ks skladem
3 020,16 Kč
Koupit
BER261011
Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů
9 ks skladem
11 734,58 Kč
Koupit
BER282086
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
6 ks skladem
12 898,60 Kč
Koupit
BER282087
Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem
8 ks skladem
15 037,88 Kč
Koupit
BER282089
Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Do 10 dnů
20 700,68 Kč
Koupit
BER282090
Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem
Do 10 dnů
21 235,50 Kč
Koupit
BER282121
Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160
Dostupnost na dotaz
51 594,40 Kč
Koupit
BER261067
Redukce ISO 40 / MK 2
Do 10 dnů
2 107,82 Kč
Koupit
BER261068
Redukce ISO 40 / MK 3
1 ks skladem
2 107,82 Kč
Koupit
BER261069
Redukce ISO 40 / MK 4
1 ks skladem
2 107,82 Kč
Koupit
BER271001
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 8
1 ks skladem
14 345,76 Kč
Koupit
BER271002
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10
1 ks skladem
17 554,68 Kč
Koupit
BER271046
Univerzální dělící hlava BS-1
Očekáváme 02.06.2024
21 141,12 Kč
Koupit
BER251011
Trn pro vyvrtávací hlavu s ISO 40
Do 10 dnů
1 761,76 Kč
Koupit
BER251020
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
3 ks skladem
9 469,46 Kč
Koupit
BER281001
Sada upínek Bernardo SPW 12 (58 ks)
24 ks skladem
3 208,92 Kč
Koupit
BER281002
Sada upínek Bernardo SPW 14 (58 ks)
12 ks skladem
3 492,06 Kč
Koupit
BER351020
Přesné podkládací desky - sada 28 ks
4 ks skladem
6 732,44 Kč
Koupit
BER321065
Dotykové čidlo Bernardo průměr 10 mm / 10 mm
3 ks skladem
817,96 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
28 ks skladem
1 384,24 Kč
Koupit
BER532011
Nivelační kyvný prvek Bernardo NE 120
69 ks skladem
1 541,54 Kč
Koupit
BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
14 ks skladem
4 907,76 Kč
Koupit
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
30 ks skladem
3 366,22 Kč
Koupit
BER421085
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
2 ks skladem
5 662,80 Kč
Koupit
BER411051
Doporučujeme
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
3 ks skladem
3 869,58 Kč
Koupit
BER261058
Upínač frézy čelní ISO 40 / 27 mm
2 ks skladem
3 020,16 Kč
Koupit
BER261011
Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů
9 ks skladem
11 734,58 Kč
Koupit
BER282086
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
6 ks skladem
12 898,60 Kč
Koupit
BER282087
Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem
8 ks skladem
15 037,88 Kč
Koupit
BER282089
Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Do 10 dnů
20 700,68 Kč
Koupit
BER282090
Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem
Do 10 dnů
21 235,50 Kč
Koupit
BER282121
Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160
Dostupnost na dotaz
51 594,40 Kč
Koupit
BER261067
Redukce ISO 40 / MK 2
Do 10 dnů
2 107,82 Kč
Koupit
BER261068
Redukce ISO 40 / MK 3
1 ks skladem
2 107,82 Kč
Koupit
BER261069
Redukce ISO 40 / MK 4
1 ks skladem
2 107,82 Kč
Koupit
BER271001
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 8
1 ks skladem
14 345,76 Kč
Koupit
BER271002
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10
1 ks skladem
17 554,68 Kč
Koupit
BER271046
Univerzální dělící hlava BS-1
Očekáváme 02.06.2024
21 141,12 Kč
Koupit
BER251011
Trn pro vyvrtávací hlavu s ISO 40
Do 10 dnů
1 761,76 Kč
Koupit
BER251020
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
3 ks skladem
9 469,46 Kč
Koupit
BER281001
Sada upínek Bernardo SPW 12 (58 ks)
24 ks skladem
3 208,92 Kč
Koupit
BER281002
Sada upínek Bernardo SPW 14 (58 ks)
12 ks skladem
3 492,06 Kč
Koupit
BER351020
Přesné podkládací desky - sada 28 ks
4 ks skladem
6 732,44 Kč
Koupit
BER321065
Dotykové čidlo Bernardo průměr 10 mm / 10 mm
3 ks skladem
817,96 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
28 ks skladem
1 384,24 Kč
Koupit
BER532011
Nivelační kyvný prvek Bernardo NE 120
69 ks skladem
1 541,54 Kč
Koupit

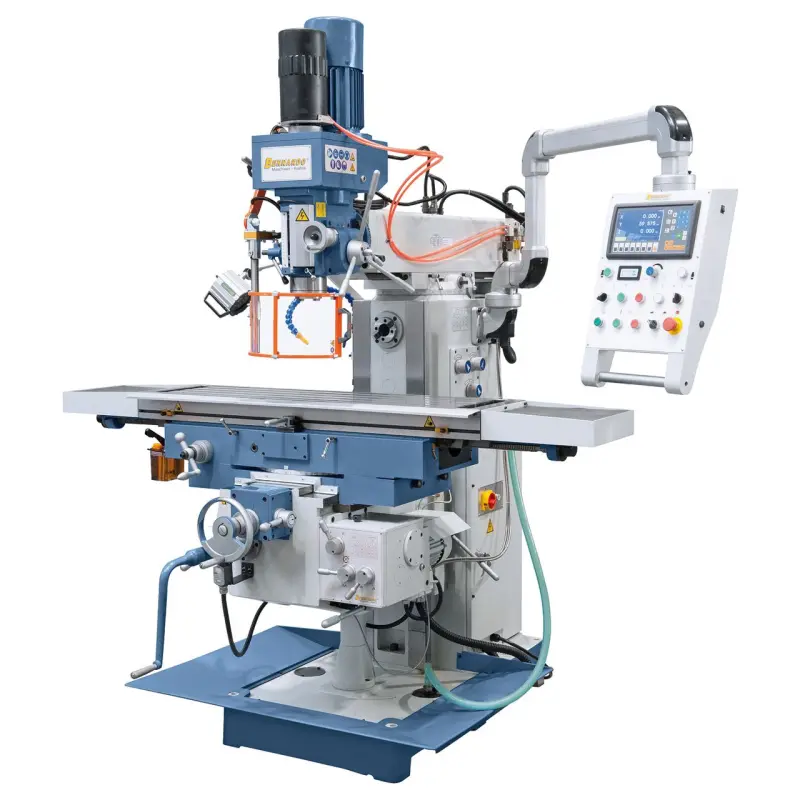

Univerzální frézka Bernardo UWF 95 N Vario (3-osé dig.odměřování)
Vrtačko-frézka Bernardo UWF 95 N s pneumatickým upínáním nástrojů
Univerzální frézka Bernardo UWF 95 N poskytuje oproti Bernardo UWF 90 větší
křížový stůl, rozšířený rozsah a snadné použití automatického vrtacího posuvu.
Tento model frézky Bernardo je vybaven posuvem v ose X 1000 mm a pneumatickým upínáním nástrojů.

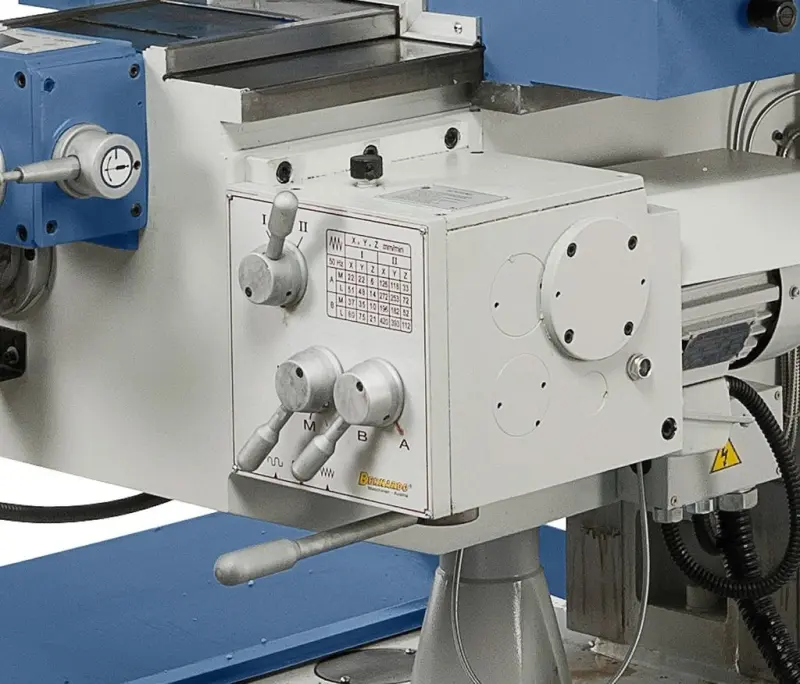

- Strojní posuvy stolu (8 stupňů) ve všech osách s rychloposuvem
- Rozměrný (1325 x 320 mm) křížový stůl s T-drážkami

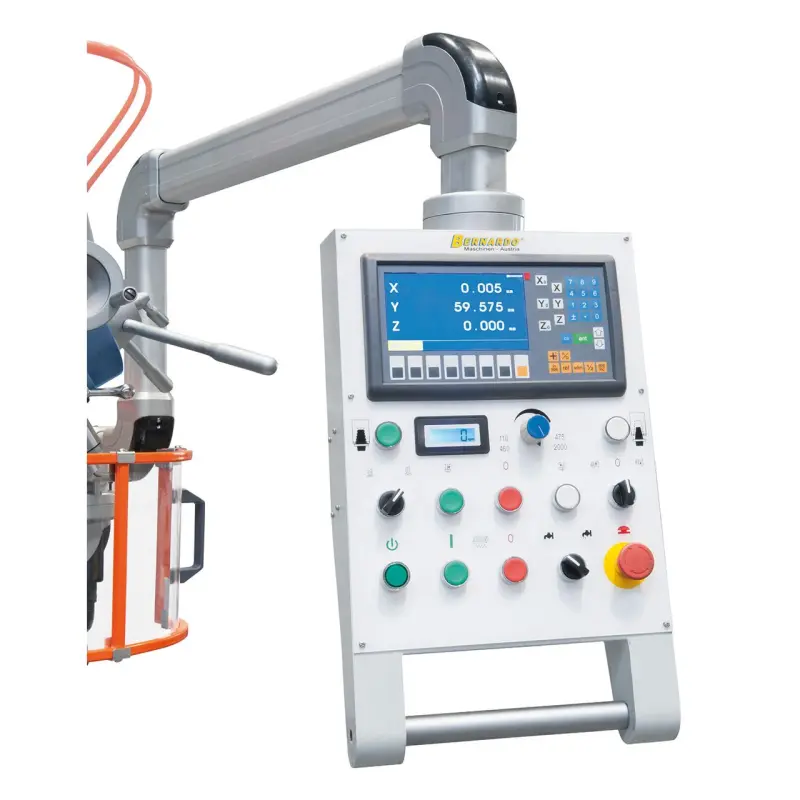

- Zvýšená produktivita práce díky digitálnímu odměřování polohy ve všech 3 osách

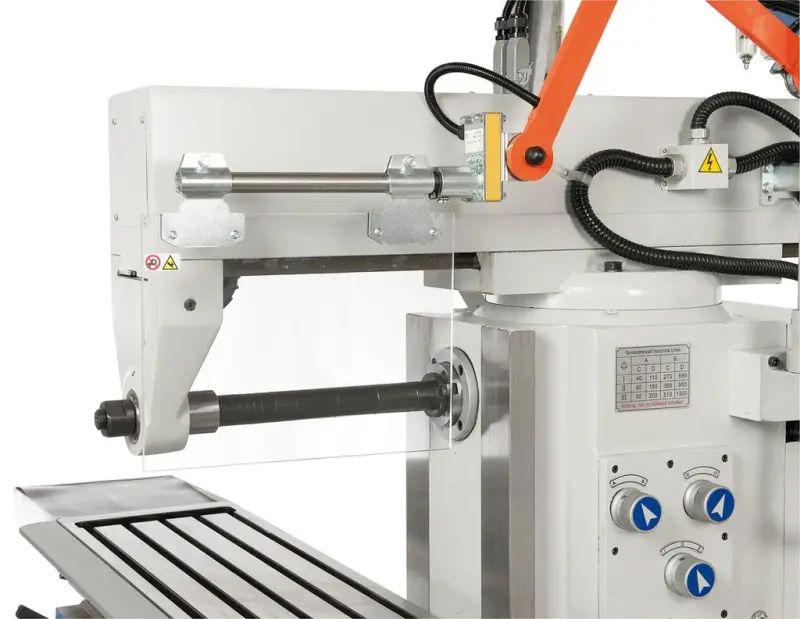

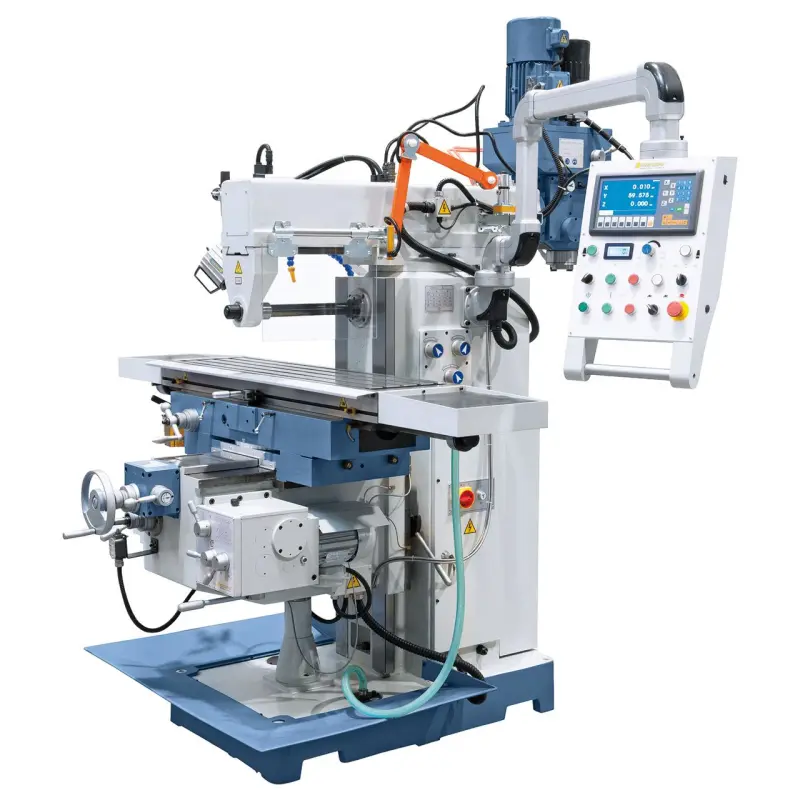

- Velký rozsah použití pomocí horizontálního vřetena
- Strojní posuv pinoly (0,08 až 0,25 mm/ot) v základní dodávce frézky
- Rozsáhlé příslušenství zahrnuté v základní výbavě
- Tichý chod stroje díky převodům běžícím v olejové lázni
- Masivní obdélníkové vedení v osách Y a Z
- Tuhá základna stroje z litiny pro klidný provoz bez vibrací
- Pravý a levý chod vřetene pro řezání závitů
- Možnosti univerzální použití frézky: drážkování, rovinné frézování, vrtání

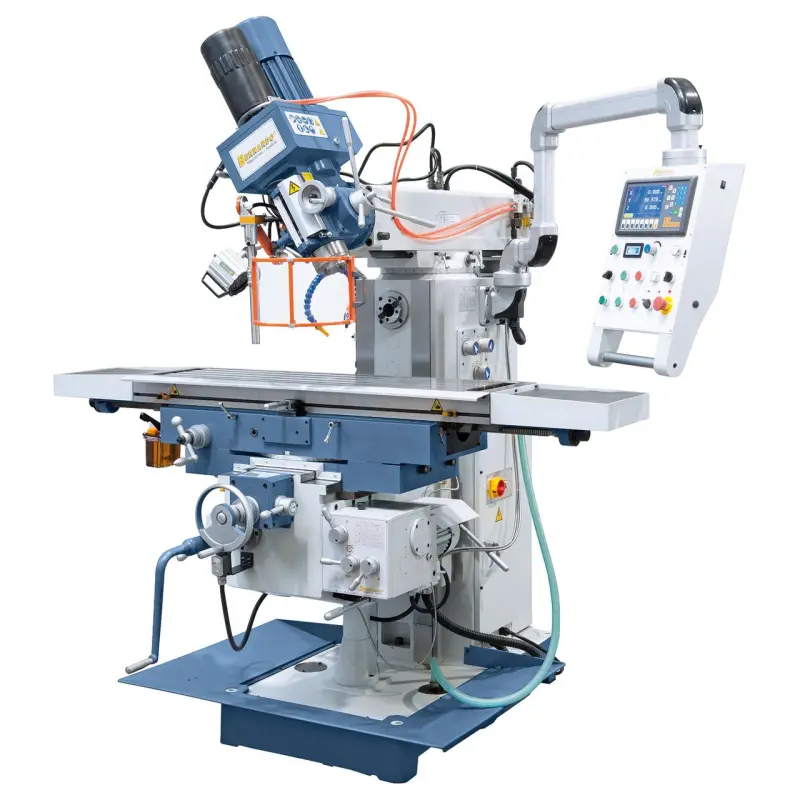

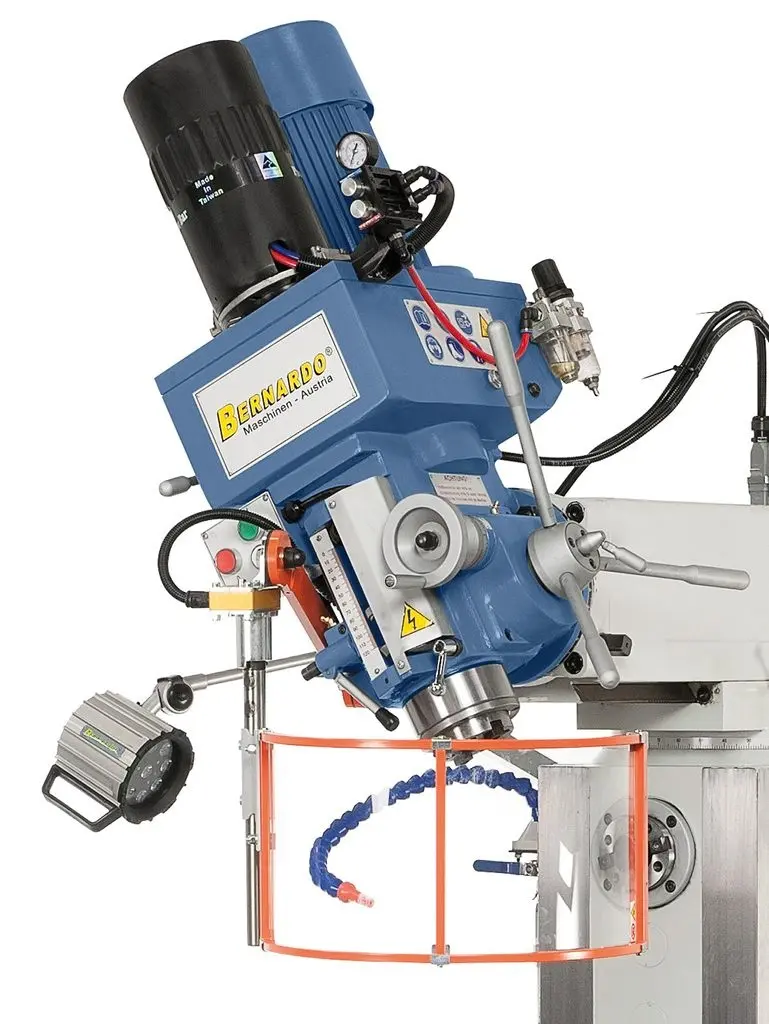

- Oboustranně natáčecí frézovací hlava pro úhlové vrtání, frézování úkosů, atd.
Součásti dodávky frézky Bernardo
- Digitální odměřování pro 3-osy
- Upínací šroub M 16 ve vřeteni
- Horizontální axiální ložisko
- Frekvenční měnič otáček
- Nastavitelný ochranný kryt
- Ochranný kryt pro horizontální frézování
- Dlouhý frézovací trn ISO 40/27 mm
- Dlouhý frézovací trn ISO 40/40 mm
- Redukce ISO 40/MK 4
- Redukce ISO 40/MK 3
- Redukce ISO 40/MK 2
- Redukce ISO 40/B 18
- Chladicí systém
- Pneumatické upínání nástrojů (DIN 2080)
- LED pracovní světlo
- Servisní a obslužné nářadí
