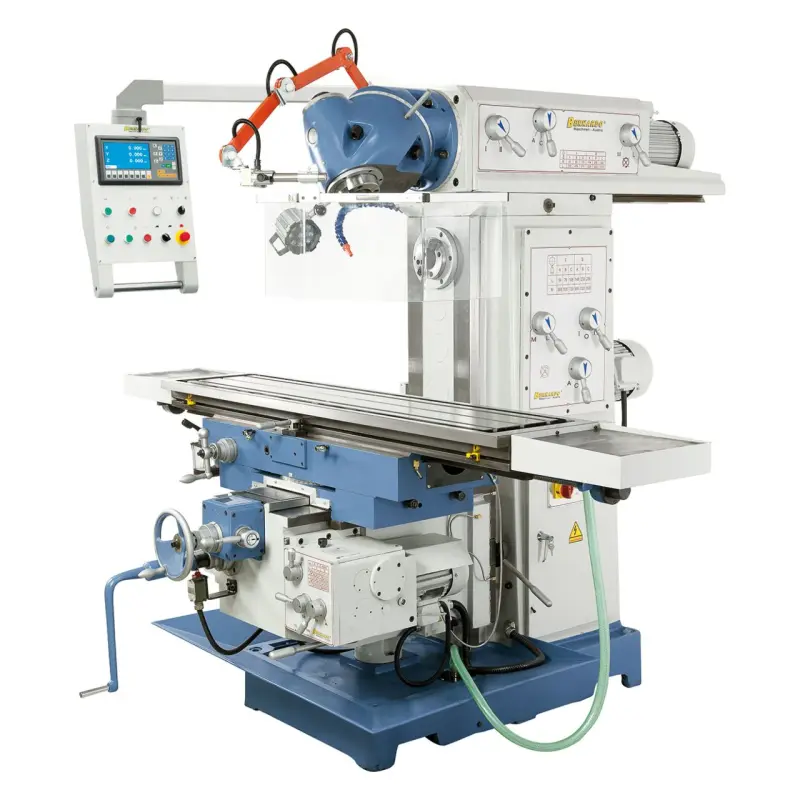

      Univerzální frézka Bernardo UWF 150 - 3-osé digitální odměřování (BER021280XL)

      Univerzální frézka Bernardo UWF 150 - 3-osé digitální odměřování (BER021280XL)

      Bernardo
      E-shop: BER021280XL
      Katalog: 02-1280XL
      EAN: 9009468001148
      napájecí napětí 400 V, výkon 4,0 kW, otáčky (12 st.) 58 ÷ 1800 U.min-1, kužel vřetena ISO 50, vyložení max. 900 mm, naklopení hlavy ±360°, vzdálenost vřeteno/stůl max. 550 mm, vertikální a horizontální vřeteno, rozměry 2250 x 2000 x 1995 mm
      Do 10 dnů (0 KS)
      Hlídat dostupnostDotaz/Poptat
      697 153,60 Kč
      576 160,00 Kč bez DPH
      Stáhnout
      Kód: BER351020
      Přesné podkládací desky - sada 28 ks (BER351020)
      Skladem (1 KS)
      6 473,50 Kč / KS s DPH
      Kód: BER281001
      Sada upínek Bernardo SPW 12 (58 ks) (BER281001)
      Skladem (3 KS)
      3 085,50 Kč / KS s DPH
      Kód: BER271002
      Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10 (BER271002)
      Skladem (2 KS)
      17 554,68 Kč / KS s DPH
      Kód: BER271046
      Univerzální dělící hlava BS-1 (BER271046)
      Do 10 dnů (0 KS)
      21 141,12 Kč / KS s DPH
      Kód: BER251020
      Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm (BER251020)
      Kód: BER261012
      Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů (BER261012)
      Skladem (1 KS)
      11 734,58 Kč / KS s DPH
      Kód: BER532011
      Nivelační kyvný prvek Bernardo NE 120 (BER532011)
      Skladem (1 KS)
      1 541,54 Kč / KS s DPH
      Kód: BER421087
      Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm (BER421087)
      Skladem (1 KS)
      6 952,66 Kč / KS s DPH
      Kód: BER282087
      Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem (BER282087)
      Skladem (4 KS)
      15 037,88 Kč / KS s DPH
      Kód: BER421016
      Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks (BER421016)
      Skladem (6 KS)
      4 719,00 Kč / KS s DPH
      Kód: BER282121
      Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160 (BER282121)
      Není skladem (0 KS)
      51 594,40 Kč / KS s DPH
      Kód: BER541206
      Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr (BER541206)
      Skladem (13 KS)
      1 331,00 Kč / KS s DPH
      Kód: BER282090
      Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem (BER282090)
      Do 10 dnů (0 KS)
      21 235,50 Kč / KS s DPH
      Kód: BOW3336120
      Univerzální frézka OPTImill MT 200
      Do 5 dnů (0 KS)
      725 987,90 Kč / KS s DPH

      Univerzální frézka Bernardo UWF 150 - 3-osé digitální odměřování (BER021280XL)

      • Výkon motoru (horizontální vřeteno) [W]: 4 000
      • Výkon motoru (vertikální vřeteno) [W]: 4 000
      • Rozměry stolu [mm]: 1 650 x 360
      • Upínání ve vřetenu (horizontální): ISO 50
      • Upínání ve vřetenu (vertikální): ISO 50
      • Otáčky vřetena, horizontálně [U.min-1]: (12) 58 ÷ 1 800
      • Otáčky vřetena, vertikálně [U.min-1]: (12) 60 ÷ 1 750
      • Dráha pojezdu (podélný) (x) [mm]: 1 350
      • Dráha pojezdu (příčný) (y) [mm]: 290
      • Dráha pojezdu (vertikální) (z) [mm]: 390
      • Vzdálenost vřeteno / stůl [mm]: 160 ÷ 550
      • Vyložení [mm]: 230 ÷ 900
      • Posuv podélný [mm.min-1]: (8) 22 ÷ 420
      • Posuv příčný [mm.min-1]: (8) 22 ÷ 393
      • Posuvy vertikální [mm.min-1]: (8) 6 ÷ 112
      • Rychloposuv v ose X, Y a Z [mm.min-1]: 1 290 / 1 208 / 513
      • Velikost T-drážky [mm]: 14
      • Rozměry (š x h x v) [mm]: 2 250 × 2 000 × 1 995
      • Hmotnost [kg]: 2 250

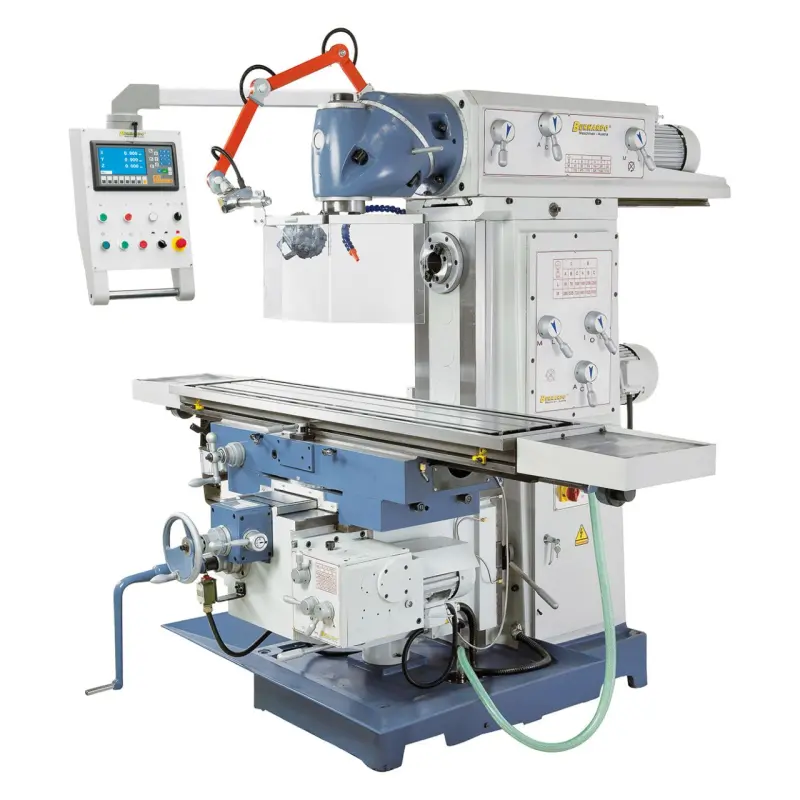

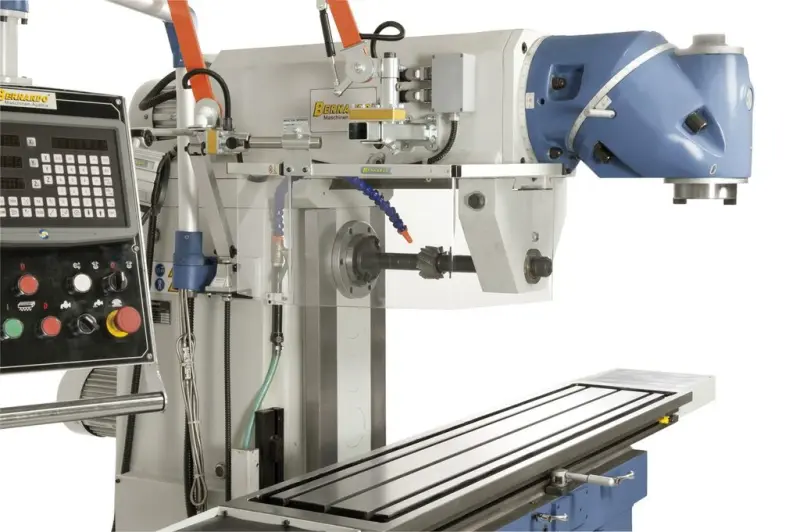

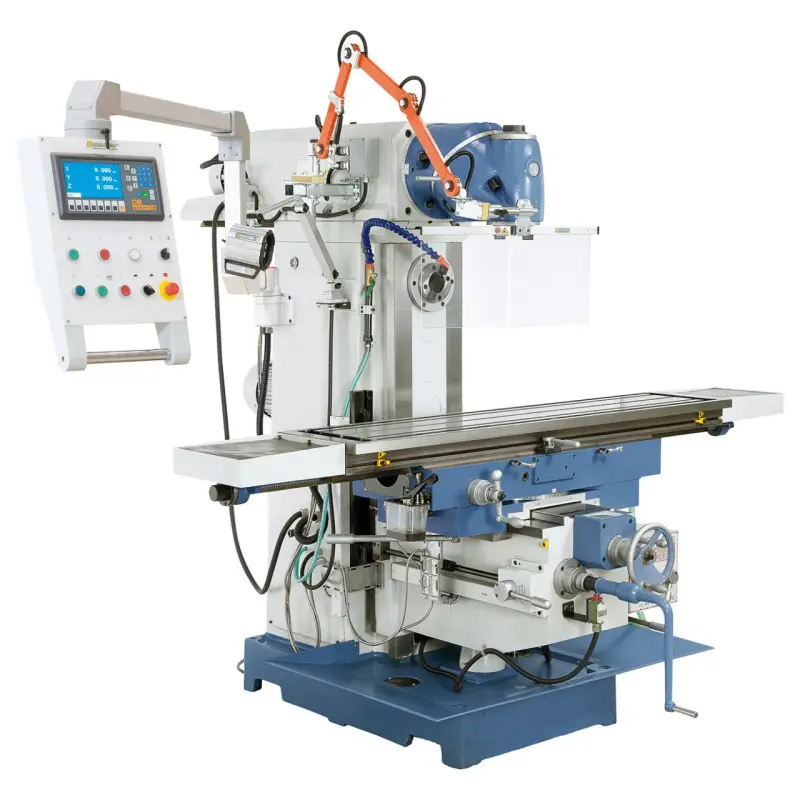

      Těžký univerzální frézovací stroj UWF 150 je vhodný pro horizontální a vertikální frézování. Výkyvná frézovací hlava je vybavena opěrným ložiskem a frézovacím trnem.

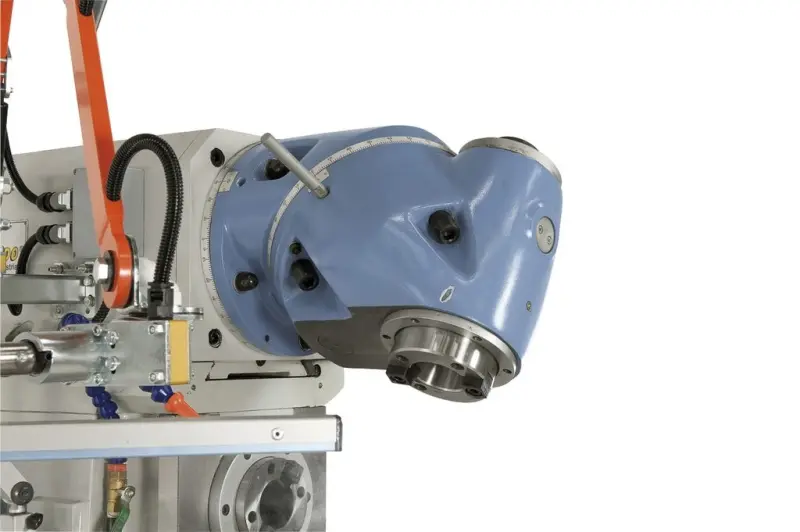

      Frézka UWF 150 s posuvným ramenem je zdokonalený typ známého UWF 130. Má vysouvací frézovací hlavu nastavitelnou do všech úhlů a ve všech 3 osách 8 automatických posuvů s funkci rychloposuvu do výchozí pozice.

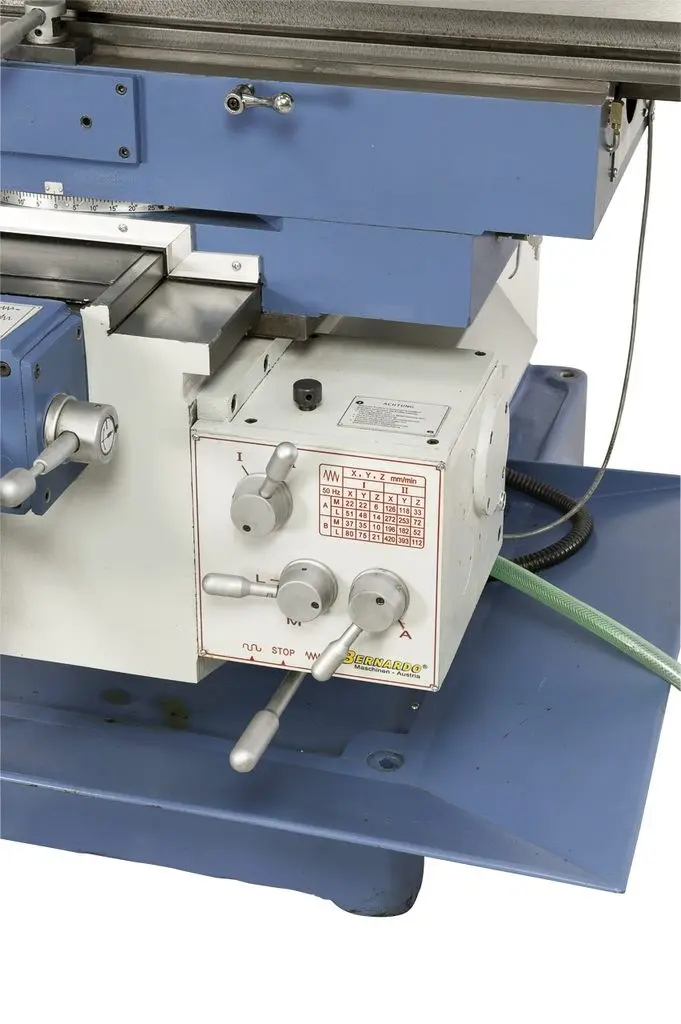

      • Dodáváno s 8 mi velikostmi strojních posuvů na všech 3 osách
      • Horizontální vřeteno pro zvětšení rozsahu použitelnosti frézky

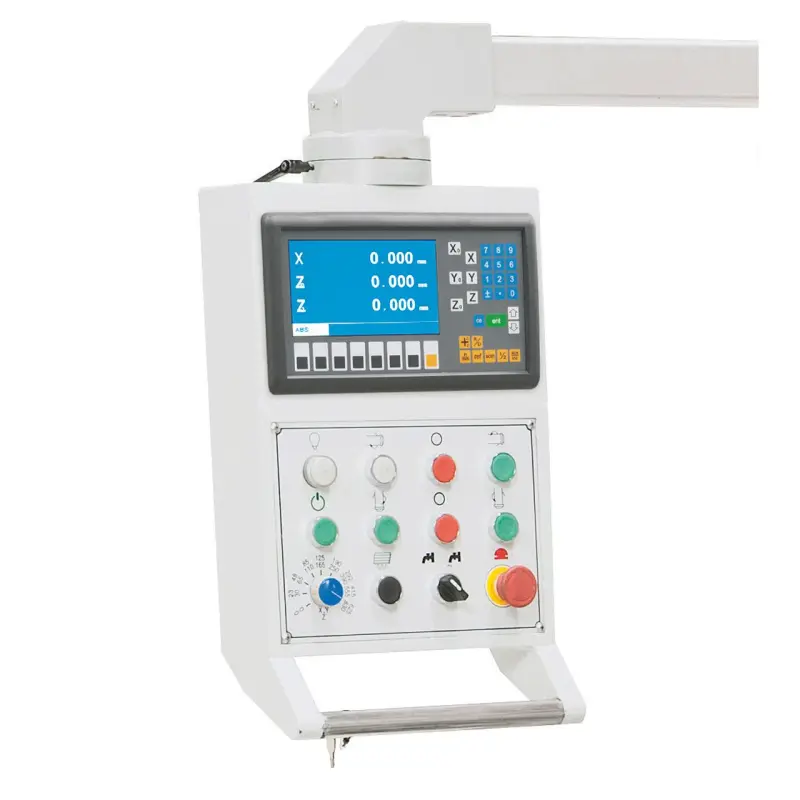

      • Výkyvný ovládací panel s ergonomicky rozmístěnými ovládacími prvky

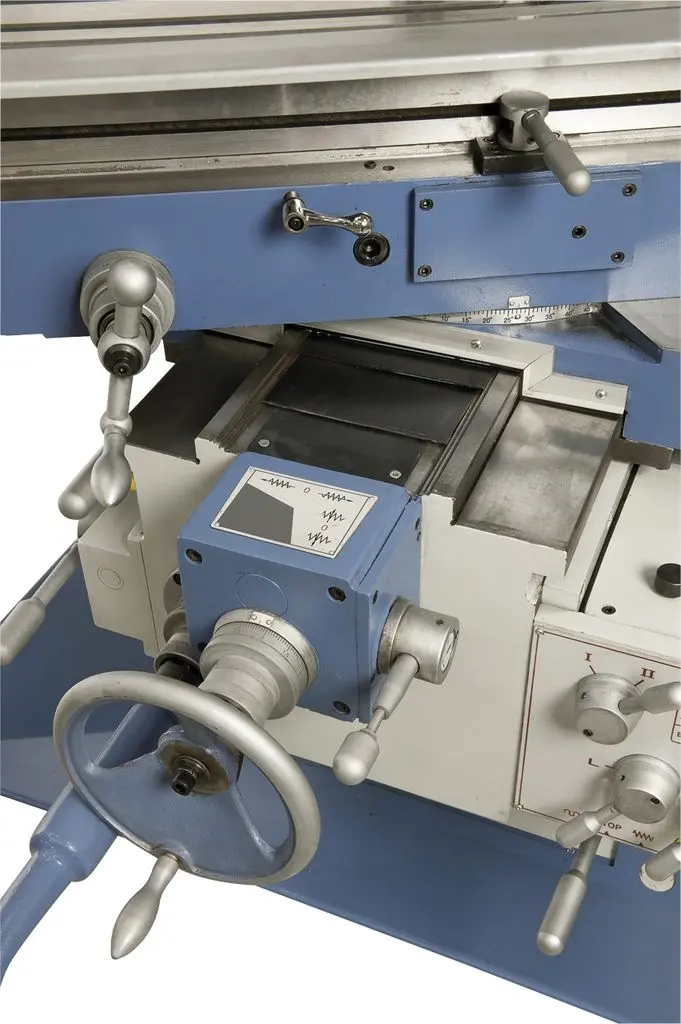

      • Ovládání stolu v ose X se nachází na přední straně pod stolem
      • Tichý chod zajišťují broušená kola v olejové lázni převodovky
      • Velký a přesně opracovaný křížový stůl s T-drážkami
      • Dodáváno s 3 osým digitálním odměřováním polohy
      • Těžká základna z masivní litiny umožńuje chod frézky bez vibrací
      • Zvýšená stabilita pravoúhlým vedením posuvů v osách Y a Z

      Součásti dodávky univerzální frézky Bernardo

      • Digitální zobrazení pozic všech 3 os
      • Upínací šroub M 24 ve vřeteni
      • LED pracovní osvětlení
      • Chladicí systém
      • Horizontální opěrné ložisko
      • Vana pro chladicí kapalinu
      • Univerzální ochranný kryt
      • Dlouhý frézovací trn ISO 50 / 27 mm, ISO 50 / 32 mm
      • Kombinovaný frézovací trn ISO 50 / 32 mm
      • Centrální mazání pro osu X, Y a Z
      • Strojní posuv pro osy X, Y a Z
      • Obslužné a servisní nářadí

      Videa

      {common|4|manuals}

      {common|4|productList}

      Katalogy

      Bernardo - Kovoobrábění (CZ)
      Bernardo - Vrtačky (CZ)
      Bernardo - Magnetické vrtačky (CZ)
      Bernardo - Závitořezné vrtačky (CZ)
      Bernardo - Vrtačky (CZ)
      Bernardo - Vrtačko-frézky (CZ)
      Bernardo - Soustruhy (CZ)
      Bernardo - Pásové a katoučové pily (CZ)
      Bernardo - Brusky (CZ)
      Bernardo - Soustruhy na dřevo (DE)
      Bernardo - Soustruhy (CZ)
      Bernardo - Brusky (CZ)
      Bernardo - Vrtačko-frézky (CZ)
      Bernardo - Pásové a kotoučové pily (CZ)
      Akce 14. 10.2020 - 31. 12.2020
      Bernardo - Magnetické vrtačky (CZ)
      Bernardo - Závitořezné vrtačky (CZ)
      Bernardo - Vrtačky (CZ)
      Bernardo - Vrtačko-frézky (CZ)
      Bernardo - Soustruhy (CZ)
      Bernardo - Pásové a kotoučové pily (CZ)
      Bernardo - Brusky
      Bernardo - předsavení společnosti (EN)
      Bernardo - Magnetické vrtačky (EN)
      Bernardo - Závitníky (EN)
      Bernardo - Vrtačky (EN)
      Bernardo - Vrtací a frézovací stroje (EN)
      Bernardo - Soustruhy (EN)
      Bernardo - Pásové pily (EN)
      Bernardo - Brusky (EN)
      Bernardo - Hoblovací stroje (EN)
      Bernardo - Pily (EN)
      Bernardo - Frézky (EN)
      Bernardo - Kombinované stroje (EN)
      Bernardo - Vrtací, víceúčelové vyvrtávací a dlabací stroje (EN)
      Bernardo - Soustruhy na dřevo (EN)
      Bernardo - Pásové pily na dřevo (EN)
      Bernardo - Brusky (EN)
      Bernardo - Lapače prachu (EN)
      Bernardo - Podavače (EN)
      Bernardo - Ohýbačky hran (EN)
      Bernardo - Štípačky na dřevo (EN)
      Bernardo - Pracovní stoly (EN)
      Bernardo - Stolní vrézky, stojany a příslušenství - různé (EN)
      Bernardo - Zpracování plechů (EN)
      Bernardo - Soustružnická sklíčidla a příslušenství (EN)
      Bernardo - Bezpečnostní prvky (EN)

      Dokumenty

      TECHNICKÉ ÚDAJE

      Digitální odměřování
      Digitální odměřování
      Ano
      Kužel vřetena
      Kužel vřetena
      ISO 50
      Otáčky [U.min-1]
      Otáčky [U.min-1]
      1800
      Příkon [W]
      Příkon [W]
      4000
      Počet rychl.stupňů
      Počet rychl.stupňů
      12
      Posuv - osa X
      Posuv - osa X
      1350
      Posuv - osa Y
      Posuv - osa Y
      290
      Posuv - osa Z
      Posuv - osa Z
      390
      Rozměry [mm]
      Rozměry [mm]
      2250 × 2000 × 1995
      Rozměry stolu [mm]
      Rozměry stolu [mm]
      1650 × 360
      T-drážky | velikost [mm]
      T-drážky | velikost [mm]
      14
      Vyložení [mm]
      Vyložení [mm]
      230 ÷ 900
      Hmotnost [kg]
      Hmotnost [kg]
      2250
      Vzdálenost vřetena a stolu [mm]
      Vzdálenost vřetena a stolu [mm]
      160 ÷ 550
