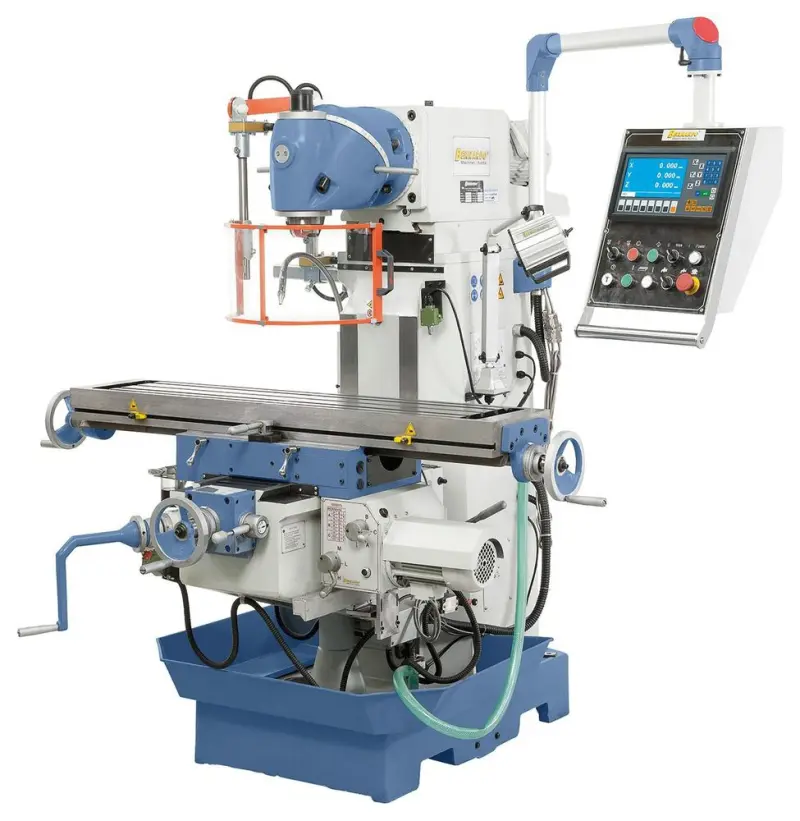

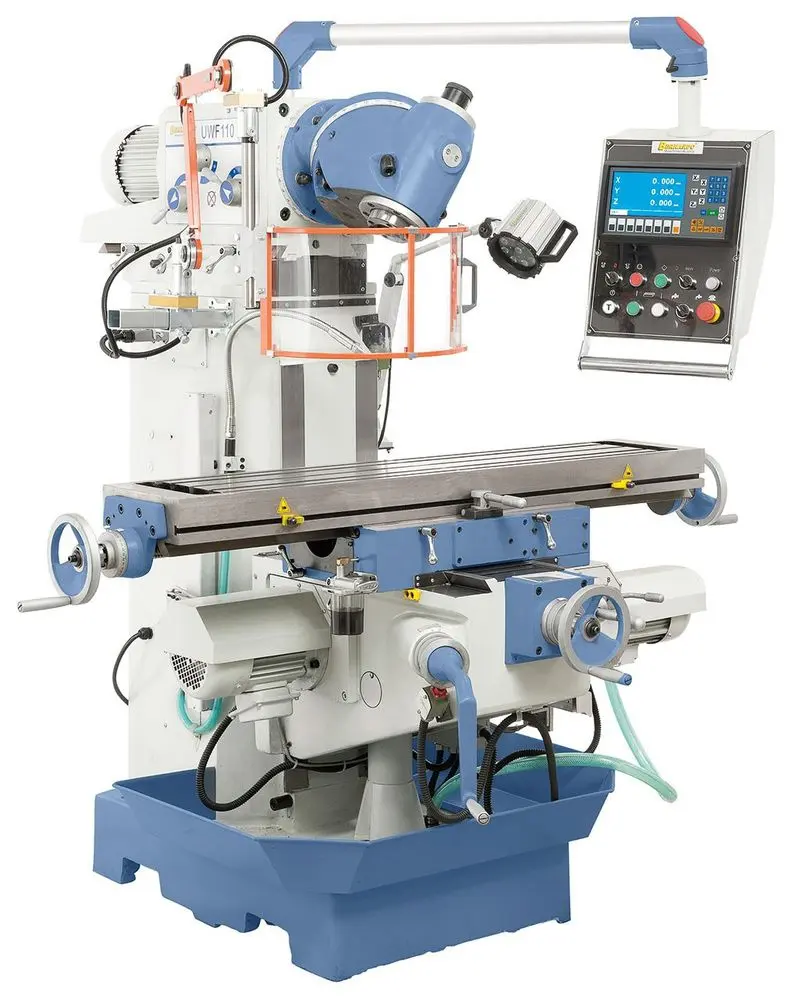

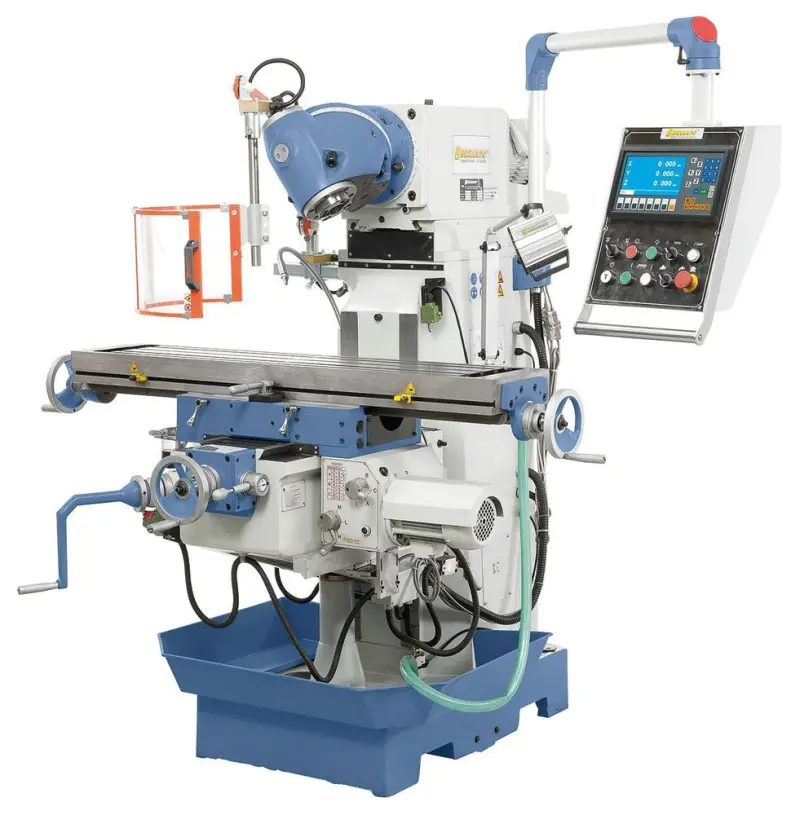

Univerzální frézka Bernardo UWF 110 - digitální zobrazení

BER021267XL

02-1267XL

Univerzální frézka Bernardo UWF 110 - digitální zobrazení

Nadlimitní doprava

Další obrázky

Univerzální frézka Bernardo UWF 110 - digitální zobrazení

BER021267XL 02-1267XL

napájecí napětí 400 V, výkon 2,2 kW, otáčky (11 st.) 40 ÷ 1660 U.min^-1, kužel vřetena ISO 40, vyložení max. 550 mm, naklopení hlavy ±360°, vzdálenost vřeteno/stůl max. 520 mm, vertikální a horizontální vřeteno, rozměry 1715 x 1470 x 1660 mm

Do 10 dnů

417 474,20 Kč

345 020,00 Kč bez DPH

Do košíku

Dotaz

Na splátky

Vhodné příslušenství

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)

Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)

Upínač frézy čelní ISO 40 / 27 mm

Upínač frézy čelní ISO 40 / 27 mm

Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů

Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

Dostupnost na dotaz

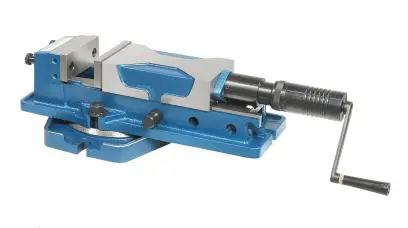

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 130

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 130

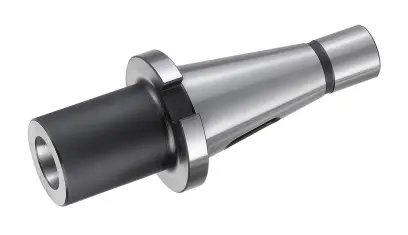

Redukce ISO 40 / MK 2

Redukce ISO 40 / MK 2

Redukce ISO 40 / MK 3

Redukce ISO 40 / MK 3

Redukce ISO 40 / MK 4

Redukce ISO 40 / MK 4

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Univerzální dělící hlava BS-1

Univerzální dělící hlava BS-1

Dostupnost na dotaz

Trn pro vyvrtávací hlavu s ISO 40

Trn pro vyvrtávací hlavu s ISO 40

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Sada upínek Bernardo SPW 12 (58 ks)

Sada upínek Bernardo SPW 12 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Měnič kmitočtu posuvu pro osu Z

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Nivelační kyvný prvek Bernardo NE 120

Nivelační kyvný prvek Bernardo NE 120

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)

Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)

Upínač frézy čelní ISO 40 / 27 mm

Upínač frézy čelní ISO 40 / 27 mm

Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů

Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

Dostupnost na dotaz

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 130

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 130

Redukce ISO 40 / MK 2

Redukce ISO 40 / MK 2

Redukce ISO 40 / MK 3

Redukce ISO 40 / MK 3

Redukce ISO 40 / MK 4

Redukce ISO 40 / MK 4

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Univerzální dělící hlava BS-1

Univerzální dělící hlava BS-1

Dostupnost na dotaz

Trn pro vyvrtávací hlavu s ISO 40

Trn pro vyvrtávací hlavu s ISO 40

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Sada upínek Bernardo SPW 12 (58 ks)

Sada upínek Bernardo SPW 12 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Měnič kmitočtu posuvu pro osu Z

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Nivelační kyvný prvek Bernardo NE 120

Nivelační kyvný prvek Bernardo NE 120

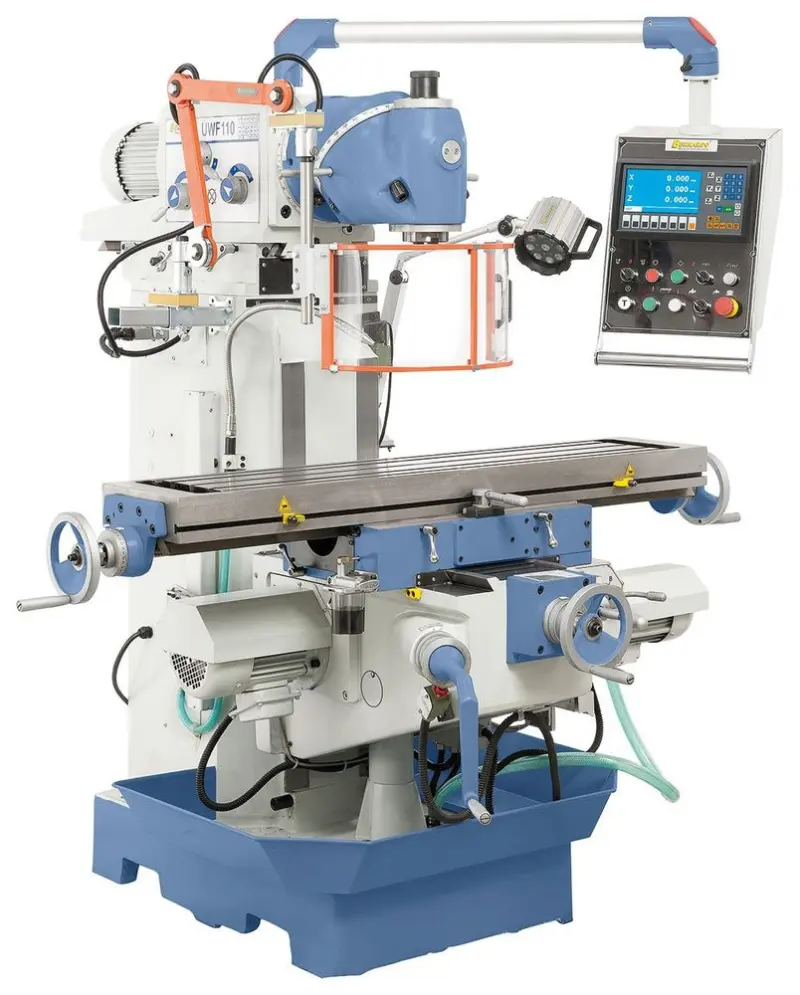

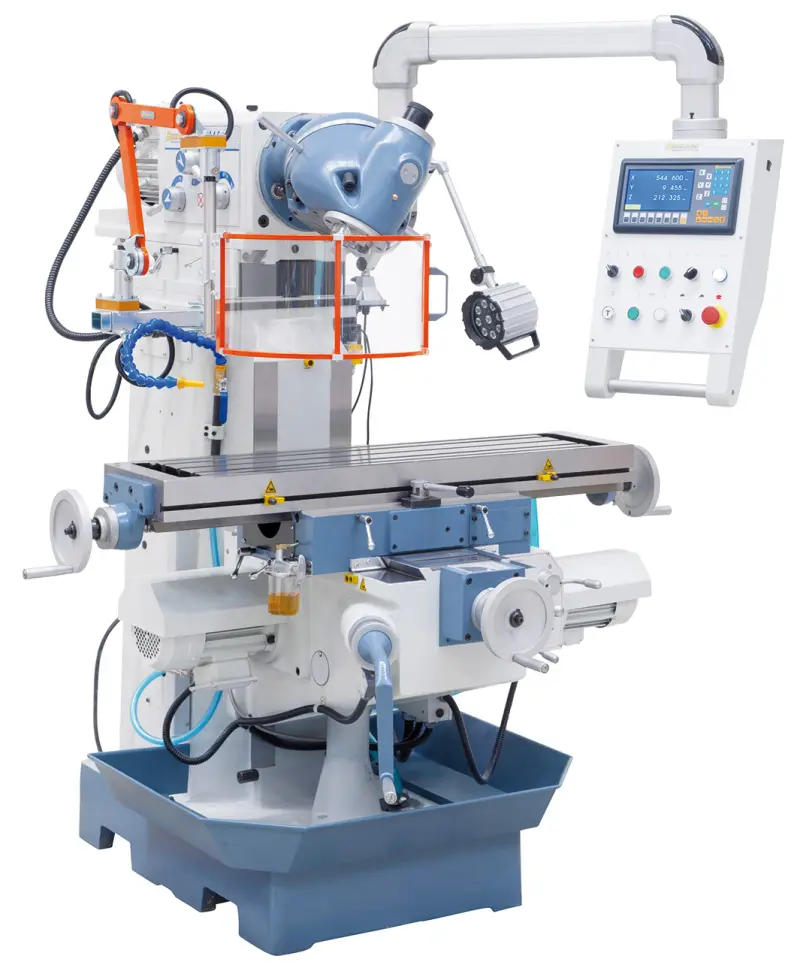

Univerzální frézka Bernardo UWF 110 - digitální zobrazení

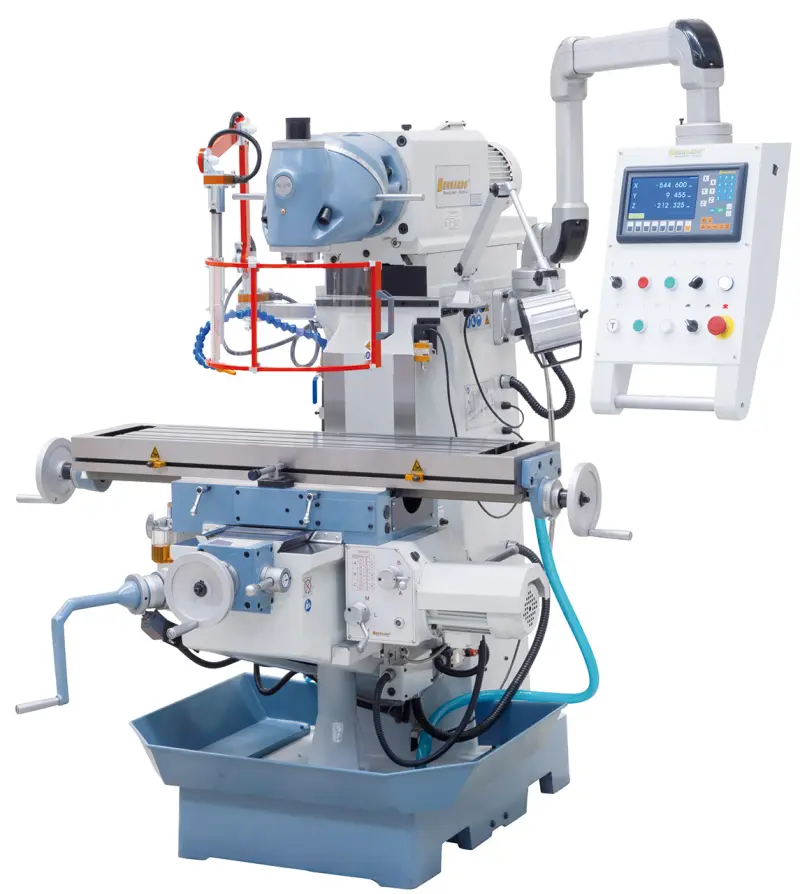

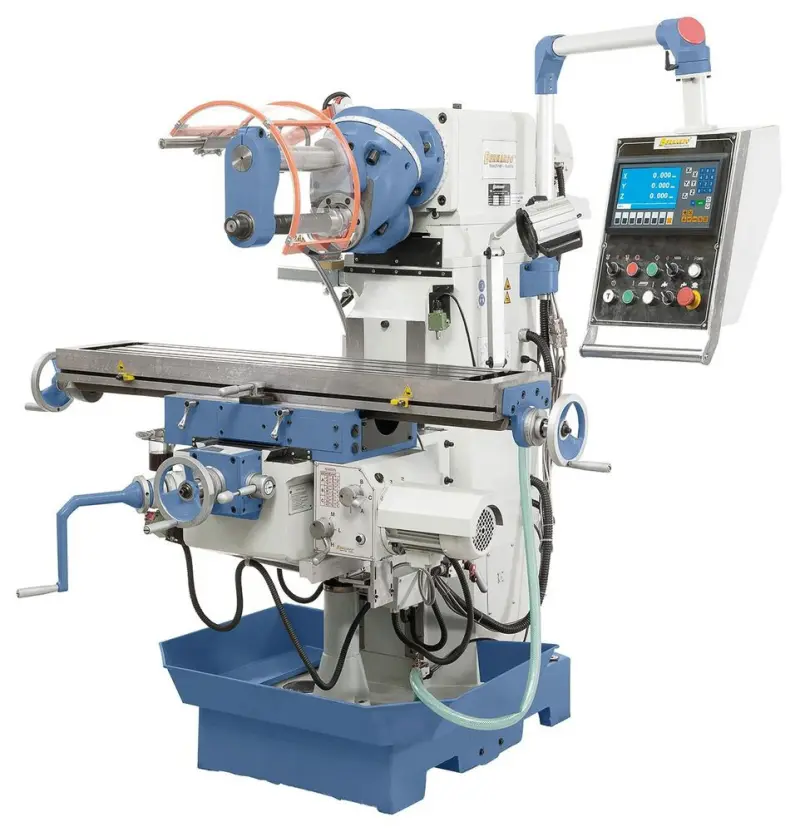

Univerzální frézka Bernardo UWF 110 s digitálním zobrazováním

Univerzální frézovací stroj UWF 110 je určen pro lehké a středně těžké frézovací práce. Pro svou mnohostrannost a jednoduché přestavování je nejlépe využitelný v dílnách k opracování malých a středně velkých obrobků.

Univerzální frézka Bernardo UWF 110 - Specifikace

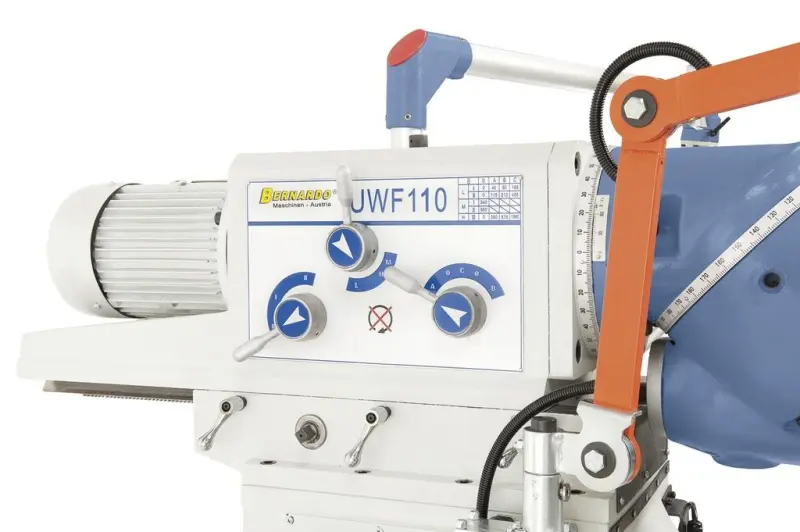

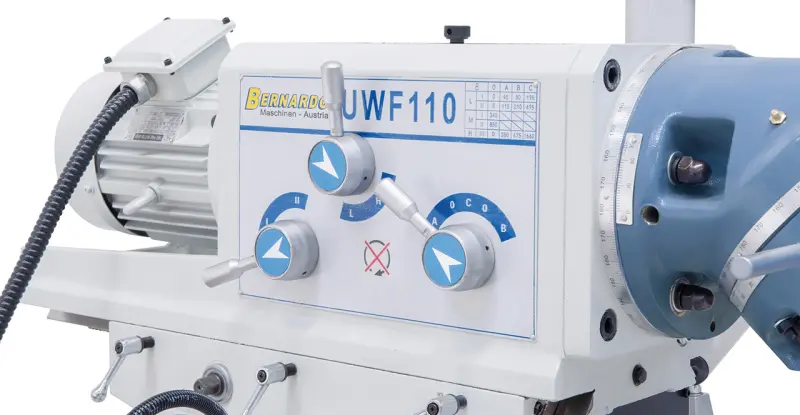

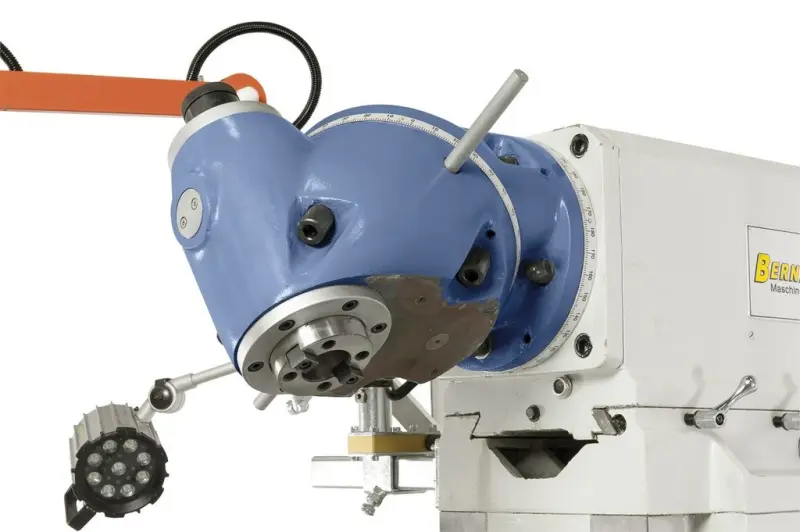

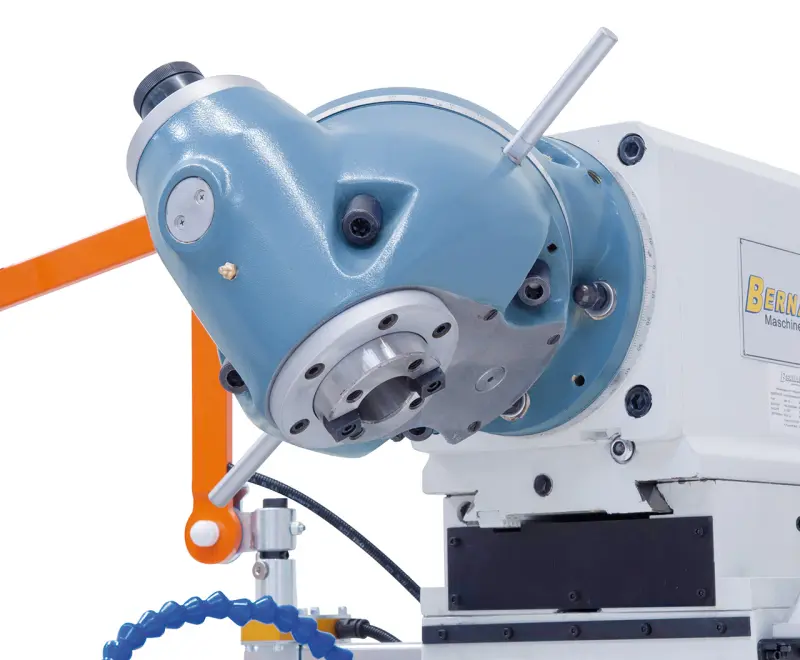

Univerzální frézovací hlava, nastavitelná skoro do všech pozičních uhlů

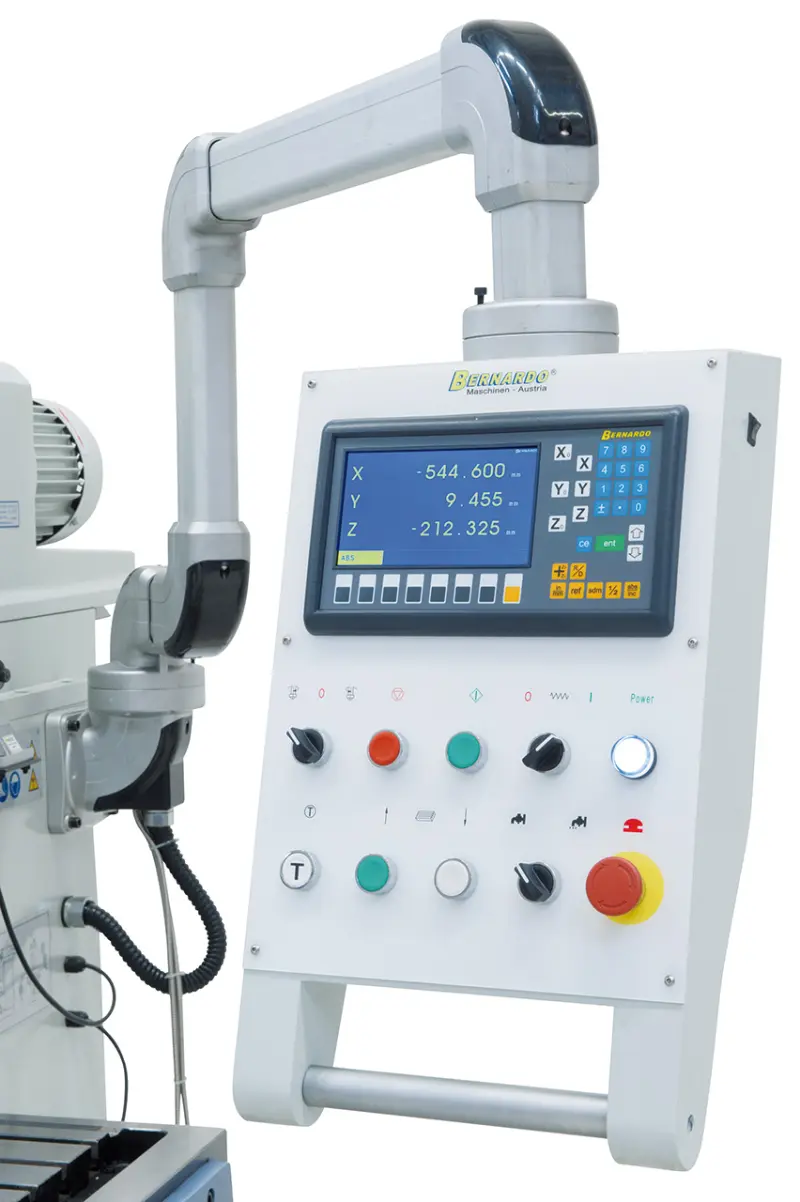

Ovládací panel umístěn na otočném rameni s ergonomicky umístěnými ovládacími prvky
Těžká základna stroje z masivní litiny pro práci bez vibrací
Rybinovité vedení s nastavitelnými vůlemi pomocí klínových lišt ve všech 3 osách
Klidný chod stroje použitím broušených ozubenýc kol v olejové lázni převodovky

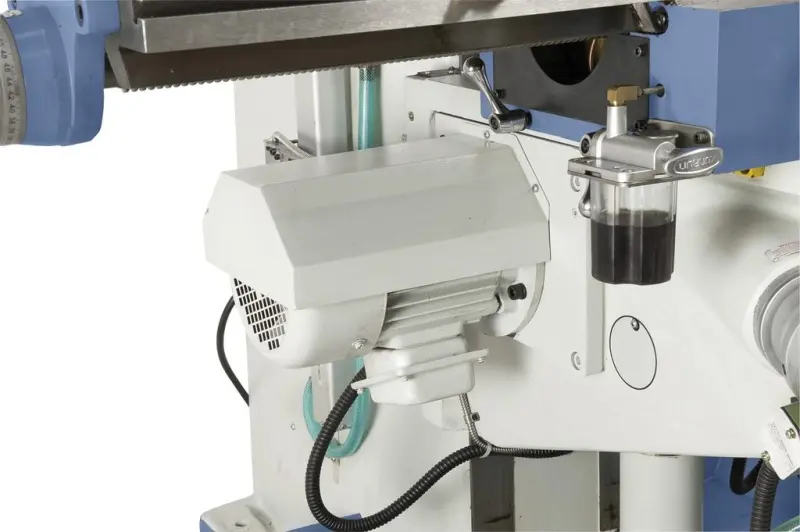

Polohovací motor pro osu Z je součástí dodávky

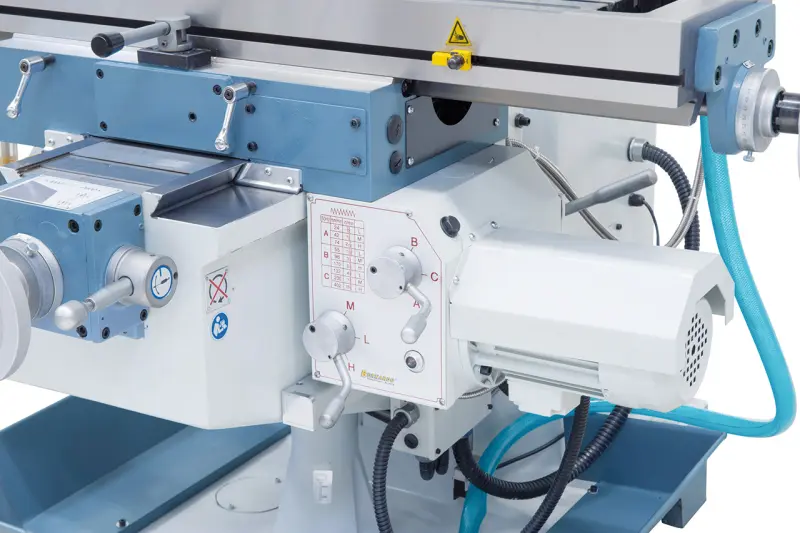

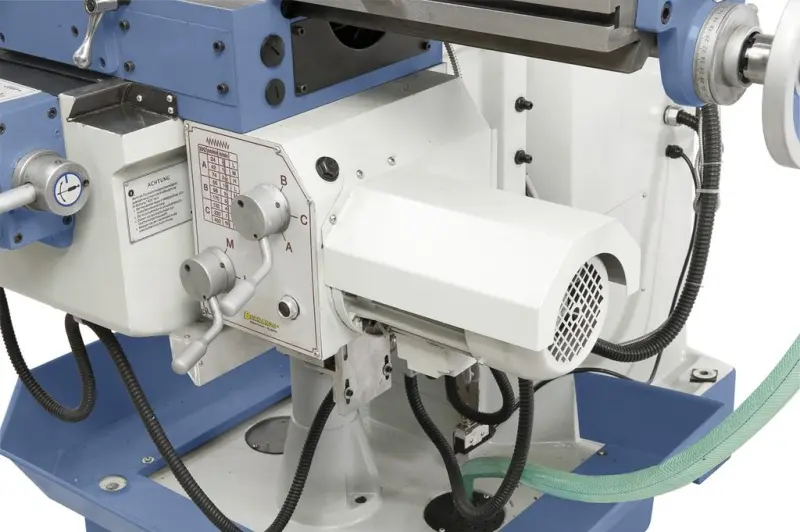

Frézka je vybavena automatickým posuvem stolu v osách X a Y
Křížový stůl s přesně opracovaným povrchem a T-drážkami
Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z

Součásti dodávky univerzální frézky Bernardo

Digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
LED pracovní osvětlení
Chladicí systém

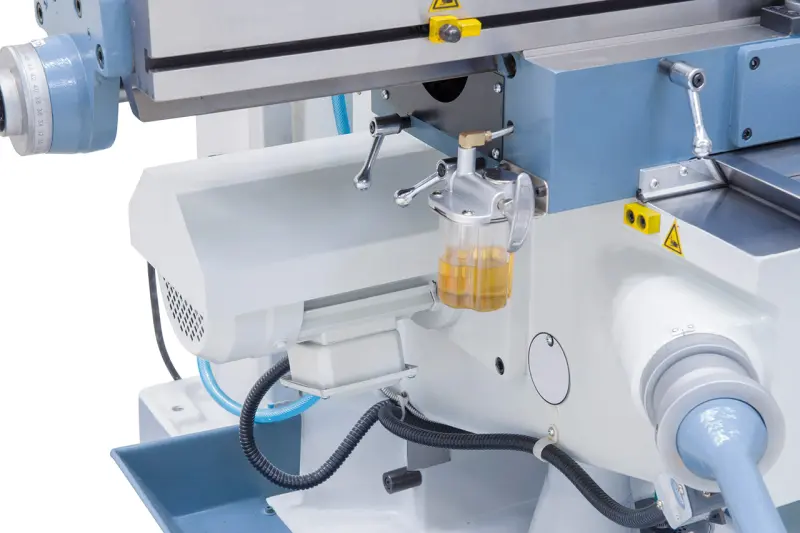

Centrální mazání
Opěrné ložisko

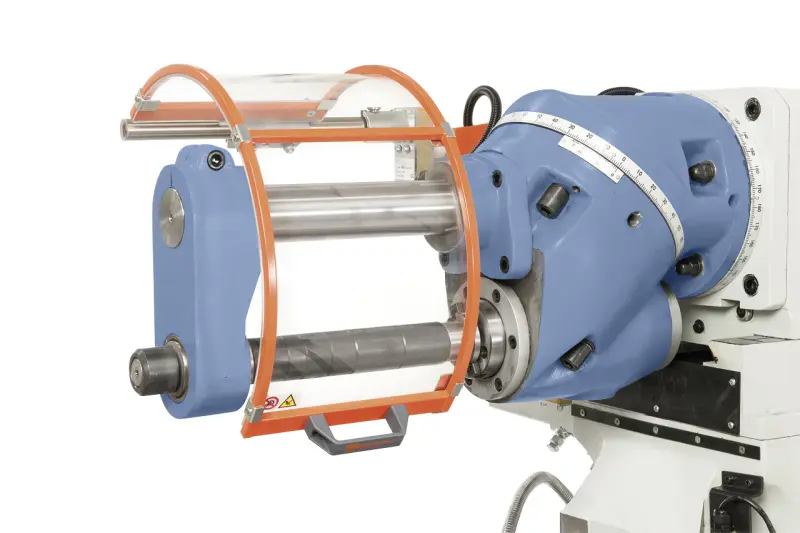

Dlouhý frézovací trn 32 mm
Strojní posuv pro osu X a Y
Elektrický zdvih stolu v ose Z
Vana pro chladicí kapalinu
Univerzální ochranný kryt
Obslužné a servisní nářadí

Technické parametry

Výkon motoru [W]: 2 200
Napájecí napětí [V]: 400
Otáčky vřetena, vertikální [U.min^-1]: 40 ÷ 1 660
Počet stupňů: 11
Průměr čelní frézy [mm]: 100
Průměr stopkové frézy [mm]: 20
Rozměry stolu [mm]: 1 270 x 260
T-drážky [mm]: 14
Upínání vřetene: ISO 40
Výkyvná frézovací hlava [°]: 360
Dráha pojezdu podél (x) [mm]: 750
Dráha pojezdu napříč (y) [mm]: 250
Dráha pojezdu vertikálně (z) [mm]: 400
Vzdálenost vřeteno / stůl [mm]: 175 ÷ 520
Vyložení [mm]: 0 ÷ 550
Posuvy podél / napříč [mm.min^-1]: 24 ÷ 402
Rychloposuv osy Z [mm.min^-1]: 660
Rozměry (š x h x v) [mm]: 1 715 x 1 470 x 1 660
Hmotnost ca. [kg]: 1 400
