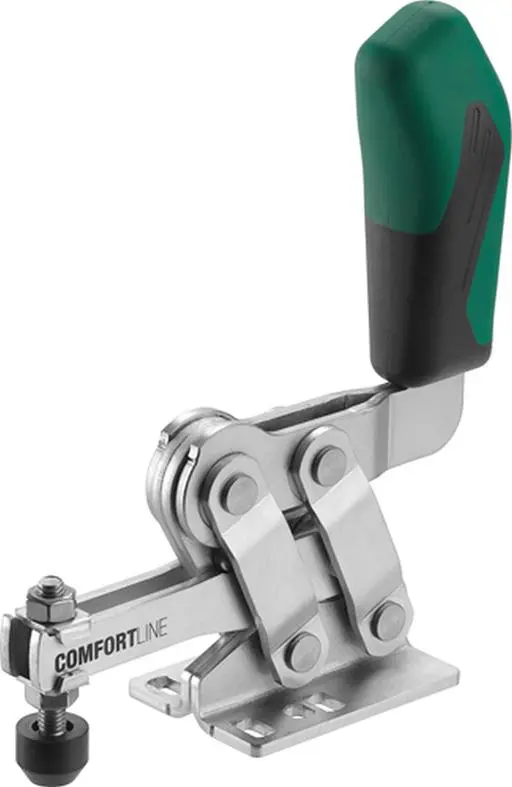

Svislá upínka AMF Comfortline 6800C vel.2

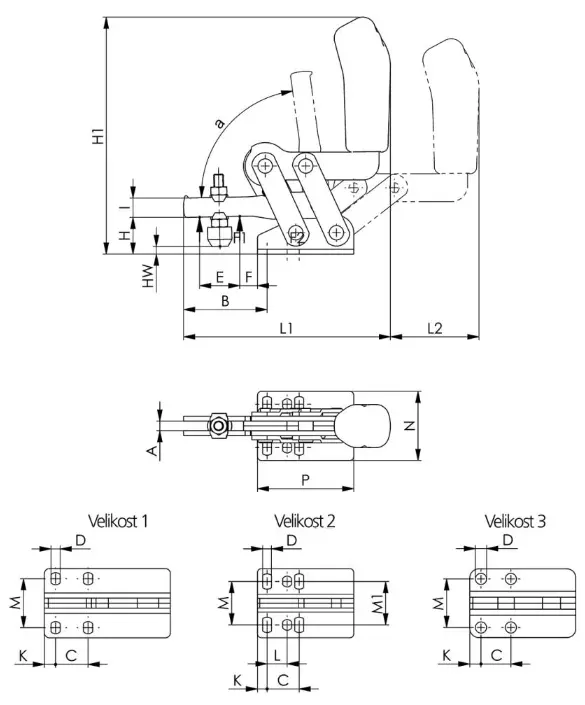

• F1 [kN]: 0,8
• F2 [kN]: 1,2
• Přítlačný šroub: : M6 x 35
• A [mm]: 6
• B [mm]: 52
• C [mm]: 20
• D [mm]: 5,5
• E [mm]: 25
• F [mm]: 11
• H [mm]: 23,5
• H1 [mm]: 148
• HW min.: [mm]: -3
• HW max.: [mm]: 5,5
• I [mm]: 12
• K [mm]: 6
• L [mm]: 12,5
• L1 [mm]: 129
• L2 [mm]: 56
• M [mm]: 27–31
• M1 [mm]: 27
• N [mm]: 43
• P [mm]: 60
• alpha [°]: 83

• Ergonomicky optimalizovaná svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou
• Pozinkovány a pasivovány
• Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1
• Mazaná ložisková místa
• Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou se zlepšenou ochranou svalů a kloubů díky přirozené poloze a pohybu zápěstí
• Bezpečnostní upínací prvek s ochranou proti sevření prstů
• Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena

Součásti dodávky upínky AMF Comfortline

• Komplet se zušlechtěným pozinkovaným přítlačným šroubem
