- Motor - výkon S1 100% [W]: 600
- Motor - výkon S6 40% [W]: 800
- Napájecí napětí [V]: 230
- Vzdálenost hrotů [mm]: 400
- Výška hrotů [mm]: 100
- Točný průměr nad ložem [mm]: 200
- Průchod vřetena [mm]: 20
- Kužel vřetena: MK 3
- Rozsah otáček (plynule) [U.min-1]: 50 ÷ 1 250/100 ÷ 2 500
- Rozsah podélného posuvu [mm.ot-1]: (3) 0,089 ÷ 0,198
- Metrický závit [mm]: (14) 0,3 ÷ 3,0
- Palcový závit [TPI]: (10) 10 ÷ 44
- Posuv pinoly [mm]: 50
- Kužel pinoly: MK 2
- Rozměry stroje (š x h x v) [mm]: 930 x 400 x 380
- Hmotnost [kg]: 65
Stolní soustruh Bernardo Profi 400 V (230 V)
Vhodné příslušenství
![Soustružnické nože Bernardo HSS 10 mm, sada 8-dílná](https://images.boukal.cz/f/300x225/product/f/1/f1f9fa31-9e97-4064-8900-5fb6a63ac91f/20377.jpg)
![Soustružnické nože 10 mm, sada 38 kusů](https://images.boukal.cz/f/300x225/product/4/5/4586e80b-7648-4cd9-8354-3de2a3aae22b/21176.jpg)
![Soustružnické nože Proma SK 10 x 10 v sadě](https://images.boukal.cz/f/300x225/product/4/7/47e4e3f5-0bb7-4615-b4f4-b5c13e904868/3528.jpg)
![Sada soustružnických nožů 10 mm s HM destičkou, 4 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/7/d/7df80fc2-7156-4fe5-9a3b-598007f6ef69/36437.jpg)
![Sada soustružnických nožů 10 x 10 mm, 6 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/5/0/5003e807-87f5-44da-be2f-da889beacd95/36393.jpg)
![Soustružnické nože Optimum 10 mm s SK plátky. Sada 11 ks](https://images.boukal.cz/f/300x225/product/e/4/e4df5302-50e9-4f27-8a3f-744c11f44c9b/3441602-1.jpg)
![Soustružnické nože Bernardo HM 10 mm](https://images.boukal.cz/f/300x225/product/c/a/cad1a5d6-3bbc-43da-8967-f99b2c713a0c/44-2013-1.jpg)
![Soustružnické nože Bernardo HM 10 mm. Sada M (7 dílů s TK výměnnými destičkami)](https://images.boukal.cz/f/300x225/product/d/8/d85621ac-bf58-45e4-b741-9dc17603dbd9/44-3076-1.jpg)
![Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)](https://images.boukal.cz/f/300x225/product/a/2/a226684c-9896-4b90-aad8-d84563de4bee/901.jpg)
![4čelisťové sklíčidlo Bernardo K72 - 100 mm, DIN 6350](https://images.boukal.cz/f/300x225/product/5/f/5f650d87-4b23-44cc-bd36-31f687c4a303/21-5001-1-jpg.jpg)

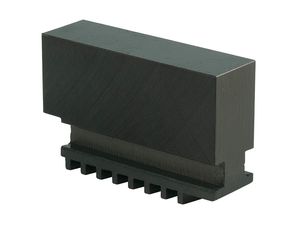

![Měkké čelisti monoblokové DSJ-DK11-100](https://images.boukal.cz/f/300x225/product/c/b/cb26b0bd-d156-4aa5-ab46-3ad236ddb09f/38601.jpg)
![Měkké čelisti monoblokové DSJ-DK12-100](https://images.boukal.cz/f/300x225/product/0/0/00f49cbf-021d-4db8-bc93-efba7a3c93c8/38606.jpg)
![Rychloupínací nožový držák, Bernardo vel. 10](https://images.boukal.cz/f/300x225/product/1/8/186e4172-ff25-4f23-a103-b295495f46b7/50997.jpg)
![Otočný hrot Bernardo SMA - MK 2 se 7 vyměnitelnými vložkami](https://images.boukal.cz/f/300x225/product/4/7/47868364-85ac-422d-b129-27e59e213381/19065.jpg)
![Otočný hrot Bernardo MK2](https://images.boukal.cz/f/300x225/product/b/4/b4bb7851-c067-4bf2-838f-cb3c021ac4bc/12691.jpg)
![Upínací trn Optimum MK 2/B16 s unášečem](https://images.boukal.cz/f/300x225/product/1/6/169b50c0-19eb-40df-979c-f8317e18f932/2558.jpg)
![Trn pro vrtačkové sklíčidlo Proma Mk2/B16](https://images.boukal.cz/f/300x225/product/2/1/21c4031b-0cb9-402d-ab41-d2e7cbb83b83/2742.jpg)
![Zubové sklíčidlo s kličkou Narex CC 13-B16 (1,5-13 mm)](https://images.boukal.cz/f/300x225/product/5/4/545b6cd3-0f86-49a6-8478-05962e9136ab/65404517-01-2000.jpg)
![Vrtací sklíčidlo na kličku 13/B16 Proma](https://images.boukal.cz/f/300x225/product/f/a/fa4b327f-8a59-456a-ae47-30d2800e70f6/2740.jpg)
![Rychloupínací hlavička 1 ÷ 13 mm Optimum DKC B16](https://images.boukal.cz/f/300x225/product/6/b/6b1cc7b0-5fe1-4684-90fd-ba6ef8e1bc3f/3050632-01.jpg)
![Rychloupínací hlavička Bernardo 1 - 13 mm / B 16](https://images.boukal.cz/f/300x225/product/d/8/d8812d1d-8149-4375-854f-8076aabde0bf/19798.jpg)
![Rychloupínací vrtací sklíčidlo Proma 1-13/B16](https://images.boukal.cz/f/300x225/product/d/4/d41140dd-b0bf-4589-9a29-14b10c12ee53/2739.jpg)

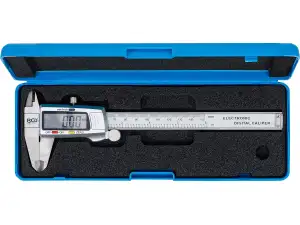

![Digitální posuvné měřítko 150/0,01 mm BGS101930](https://images.boukal.cz/f/300x225/product/1/a/1aa46fb1-05ed-4d11-98fb-d4e92dc4bd9c/1930-2.jpg)
![Měřící hodinky – úchylkoměr 0 ÷ 10/0,01 mm](https://images.boukal.cz/f/300x225/product/9/0/90d9e8d1-d52f-4eed-8112-7d1ff00ba4c1/3100.jpg)

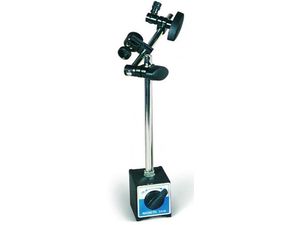

![Stojánek magnetický Proma SMG-3](https://images.boukal.cz/f/300x225/product/7/f/7f30fbde-e4a6-422c-abf7-9f53cd6c1c47/2732.jpg)
![Podstavec pro Profi 400 V](https://images.boukal.cz/f/300x225/product/f/f/ffcbe952-4847-41c2-9279-6aaf2eacf28c/21193.jpg)
![Hák na třísky ochranný štít 300mm HOOKY](https://images.boukal.cz/f/300x225/product/7/8/7802b1da-6ae8-4694-bb90-42dd3ebbb016/pre113251.jpg)
![Pevná luneta pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/d/ad429a25-46d7-42b7-be55-cf7fa90f0040/03-1578-1-1.jpg)
![Pohyblivá luneta pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/d/2/d28b2134-29ed-4dc4-ada3-cc9033605878/03-1579-1.jpg)
![Příruba pr. 100 mm pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/b/7/b778e158-79ba-45a4-924e-bc2cda128afa/36397.jpg)
![Upínací kotouč pr.170 mm pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/3/a3ff1e8b-a5ef-4850-a380-710e41058be0/03-1577-1-1.jpg)
![Kovové fóle 300 x 25 x (0,01 ÷ 1,00) mm h+s](https://images.boukal.cz/f/300x225/product/c/6/c69f3ad3-32cc-4e4d-8e5a-14c3c584eb58/lag160482.jpg)
![Soustružnické nože Bernardo HSS 10 mm, sada 8-dílná](https://images.boukal.cz/f/300x225/product/f/1/f1f9fa31-9e97-4064-8900-5fb6a63ac91f/20377.jpg)
![Soustružnické nože 10 mm, sada 38 kusů](https://images.boukal.cz/f/300x225/product/4/5/4586e80b-7648-4cd9-8354-3de2a3aae22b/21176.jpg)
![Soustružnické nože Proma SK 10 x 10 v sadě](https://images.boukal.cz/f/300x225/product/4/7/47e4e3f5-0bb7-4615-b4f4-b5c13e904868/3528.jpg)
![Sada soustružnických nožů 10 mm s HM destičkou, 4 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/7/d/7df80fc2-7156-4fe5-9a3b-598007f6ef69/36437.jpg)
![Sada soustružnických nožů 10 x 10 mm, 6 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/5/0/5003e807-87f5-44da-be2f-da889beacd95/36393.jpg)
![Soustružnické nože Optimum 10 mm s SK plátky. Sada 11 ks](https://images.boukal.cz/f/300x225/product/e/4/e4df5302-50e9-4f27-8a3f-744c11f44c9b/3441602-1.jpg)
![Soustružnické nože Bernardo HM 10 mm](https://images.boukal.cz/f/300x225/product/c/a/cad1a5d6-3bbc-43da-8967-f99b2c713a0c/44-2013-1.jpg)
![Soustružnické nože Bernardo HM 10 mm. Sada M (7 dílů s TK výměnnými destičkami)](https://images.boukal.cz/f/300x225/product/d/8/d85621ac-bf58-45e4-b741-9dc17603dbd9/44-3076-1.jpg)
![Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)](https://images.boukal.cz/f/300x225/product/a/2/a226684c-9896-4b90-aad8-d84563de4bee/901.jpg)
![4čelisťové sklíčidlo Bernardo K72 - 100 mm, DIN 6350](https://images.boukal.cz/f/300x225/product/5/f/5f650d87-4b23-44cc-bd36-31f687c4a303/21-5001-1-jpg.jpg)
![Měkké čelisti monoblokové DSJ-DK11-100](https://images.boukal.cz/f/300x225/product/c/b/cb26b0bd-d156-4aa5-ab46-3ad236ddb09f/38601.jpg)
![Měkké čelisti monoblokové DSJ-DK12-100](https://images.boukal.cz/f/300x225/product/0/0/00f49cbf-021d-4db8-bc93-efba7a3c93c8/38606.jpg)
![Rychloupínací nožový držák, Bernardo vel. 10](https://images.boukal.cz/f/300x225/product/1/8/186e4172-ff25-4f23-a103-b295495f46b7/50997.jpg)
![Otočný hrot Bernardo SMA - MK 2 se 7 vyměnitelnými vložkami](https://images.boukal.cz/f/300x225/product/4/7/47868364-85ac-422d-b129-27e59e213381/19065.jpg)
![Otočný hrot Bernardo MK2](https://images.boukal.cz/f/300x225/product/b/4/b4bb7851-c067-4bf2-838f-cb3c021ac4bc/12691.jpg)
![Upínací trn Optimum MK 2/B16 s unášečem](https://images.boukal.cz/f/300x225/product/1/6/169b50c0-19eb-40df-979c-f8317e18f932/2558.jpg)
![Trn pro vrtačkové sklíčidlo Proma Mk2/B16](https://images.boukal.cz/f/300x225/product/2/1/21c4031b-0cb9-402d-ab41-d2e7cbb83b83/2742.jpg)
![Zubové sklíčidlo s kličkou Narex CC 13-B16 (1,5-13 mm)](https://images.boukal.cz/f/300x225/product/5/4/545b6cd3-0f86-49a6-8478-05962e9136ab/65404517-01-2000.jpg)
![Vrtací sklíčidlo na kličku 13/B16 Proma](https://images.boukal.cz/f/300x225/product/f/a/fa4b327f-8a59-456a-ae47-30d2800e70f6/2740.jpg)
![Rychloupínací hlavička 1 ÷ 13 mm Optimum DKC B16](https://images.boukal.cz/f/300x225/product/6/b/6b1cc7b0-5fe1-4684-90fd-ba6ef8e1bc3f/3050632-01.jpg)
![Rychloupínací hlavička Bernardo 1 - 13 mm / B 16](https://images.boukal.cz/f/300x225/product/d/8/d8812d1d-8149-4375-854f-8076aabde0bf/19798.jpg)
![Rychloupínací vrtací sklíčidlo Proma 1-13/B16](https://images.boukal.cz/f/300x225/product/d/4/d41140dd-b0bf-4589-9a29-14b10c12ee53/2739.jpg)
![Digitální posuvné měřítko 150/0,01 mm BGS101930](https://images.boukal.cz/f/300x225/product/1/a/1aa46fb1-05ed-4d11-98fb-d4e92dc4bd9c/1930-2.jpg)
![Měřící hodinky – úchylkoměr 0 ÷ 10/0,01 mm](https://images.boukal.cz/f/300x225/product/9/0/90d9e8d1-d52f-4eed-8112-7d1ff00ba4c1/3100.jpg)
![Stojánek magnetický Proma SMG-3](https://images.boukal.cz/f/300x225/product/7/f/7f30fbde-e4a6-422c-abf7-9f53cd6c1c47/2732.jpg)
![Podstavec pro Profi 400 V](https://images.boukal.cz/f/300x225/product/f/f/ffcbe952-4847-41c2-9279-6aaf2eacf28c/21193.jpg)
![Hák na třísky ochranný štít 300mm HOOKY](https://images.boukal.cz/f/300x225/product/7/8/7802b1da-6ae8-4694-bb90-42dd3ebbb016/pre113251.jpg)
![Pevná luneta pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/d/ad429a25-46d7-42b7-be55-cf7fa90f0040/03-1578-1-1.jpg)
![Pohyblivá luneta pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/d/2/d28b2134-29ed-4dc4-ada3-cc9033605878/03-1579-1.jpg)
![Příruba pr. 100 mm pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/b/7/b778e158-79ba-45a4-924e-bc2cda128afa/36397.jpg)
![Upínací kotouč pr.170 mm pro Bernardo Profi 400 V](https://images.boukal.cz/f/300x225/product/a/3/a3ff1e8b-a5ef-4850-a380-710e41058be0/03-1577-1-1.jpg)
![Kovové fóle 300 x 25 x (0,01 ÷ 1,00) mm h+s](https://images.boukal.cz/f/300x225/product/c/6/c69f3ad3-32cc-4e4d-8e5a-14c3c584eb58/lag160482.jpg)
Stolní soustruh Bernardo Profi 400 V (230 V)
Přesný stolní soustruh Profi 400 V s točnou délkou 400 mm je sériově vybaven plynulou regulací otáček a digitálním ukazatelem otáček. Díky výhodnému poměru ceny a výkonu je tento model ideálním řešením pro modeláře a kutily.
Stolní soustruh Bernardo Profi 400 V - Specifikace
- Je určen pro opracování oceli, neželezných kovů a plastů
- Univerzálně použitelný k soustružení, upichování, stáčení, závitování, …
- Sériově s tažným šroubem k řezání závitů a pro podélný strojní posuv
- Sériově s výměnnými koly pro řezání metrických závitů
- Vysoká přesnost vřetene - precizní kuličková ložiska (házivost ≤0,009 mm)
- Uživatelsky přívětivé uspořádání ovládacích prvků
- Kompaktní a malá konstrukce s optimálním poměrem ceny a výkonu
- Díky plynulé elektronické regulaci otáček lze nastavit řeznou rychlost odpovídající danému obrobku.
Konkurenční výhody soustruhů Bernardo Profi 400 V
-
Monitorování pozice ochranného krytu aktivním bezpečnostním spínačem
Všechny ochranné kryty pohonu stroje jsou standardně vybaveny aktivními bezpečnostními spínači kategorie 1 podle EN 954-1.
-
Kryty zajištěné šrouby
Všechny ochranné kryty jsou standardně, v souladu s přílohou I, bod 1.3.8.2 normy EN 12717, vybaveny a zajištěny šrouby, takže nemohou být ztraceny během seřizování nebo údržby.
-
Tlačítko nouzového zastavení - UMÍSTĚNO SAMOSTATNĚ
Pouze tlačítka EMERGENCY STOP, která byla testována v souladu s normou EN 60947-5-5, splňují všechny požadavky bezpečné a trvalé funkce.
To je důvod, proč BERNARDO přijímá rozhodnutí Evropské komise a, pokud je to možné, nepoužívá žádné kombinované tlačítko ZAP/VYP s připojenými spínači, ale pouze testované tlačítko NOUZOVÉHO ZASTAVENÍ instalované na ergonomické místo.- Přednosti:
- Každý soustruh má alespoň jedno tlačítko NOUZOVÉHO ZASTAVENÍ, s funkcí EMERGENCY STOP podle evropské normy EN 60204-1
- Toto tlačítko je umístěno v zorném poli obsluhy a v případě nouze jej lze snadno a rychle použít
-
Uzavřené kryty pohonného šroubu
-
Piktogramy podle ISO 7010 v zorném poli obsluhy
U všech soustruhů naleznete označení možných zbylých rizik provozu stroje a vyznačení potřebného osobního vybavení ochrannými pomůckami (na základě strojní právní linie přílohy I, bod 1.7.2), které jsou umístěné v zorném poli obsluhy.
-
Ochrana sklíčidla dle normy CE
Ochrana sklíčidel u všech soustruhů značky BERNARDO dle normy EN ISO 23125 vyhovuje požadavkům k zakrytí celkové délky tělesa sklíčidla, vč. jeho upínacích čelistí, a to až do osy soustružení. Pohon vřetene je okamžitě vypnut pomocí kontrolního senzoru, pokud by došlo k otevření krytování. Tím je plně zajištěno znemožnění přístupu k rotujícímu sklíčidlu. Pohled na obrobek není však v tomto případě znemožněn
- Přednosti:
- Vyhovuje normám EN ISO
- Zasahuje minimálně až do osy soustružení
- Vyšší bezpečnost obsluhy
-
Uzavřená ruční kola s rovným noniem
Aby se minimalizovalo riziko poranění v důsledku zachycení obsluhy,jsou na soustruhu použita uzavřená ruční kola.Namontované kroužky se stupnicí jsou otočné a tak mohou být vždy nastaveny do požadované polohy. Nonius je pro lepší odečet v současné době vyznačen po obvodu.
- Přednosti:
- Zvýšená bezpečnost prostřednictvím uzavřených ručních koleček
- Pravidelně dělený nonius (např. 0,02 mm)
- Uživatelsky přívětivé kruhové stupnice
-
Seřiditelná ochrana před ostřikem a odlétávajícími třískami dle normy CE
Současná evropská norma pro konvenční ruční soustruhy EN ISO23125/A1:2012 předepisuje mimo jiné ochranu proti stříkající vodě a třískám na přední straně stroje.
Ochrana proti postřiku a třískám, kterou používá BERNARDO, splňuje i další požadavky normy EN 12840 bod 5.2.1.3.- Přednosti:
- Vyšší bezpečnost obsluhy
- Pohodlná při obsluze a ergonomická
- Odolná účinku oleje a chladicí kapaliny
- Lehce seřizovatelná
- Stabilní a robustní konstrukce
- Velké průhledné sklo
-
Kvalitní 3-čelisťová a 4-čelisťová sklíčidla
Standardně dodávaná sklíčidla vhodná pro 2 500 ot./min s rezervou překonávají požadavky normy. Svou velikostí jsou sklíčidla DK 11 určena pro velký rozsah a bezpečné upnutí obrobku.
- Přednosti sklíčidel soustruhu BERNARDO:
- Vysoká soustřednost
- Různé použitelné čelisti od firmy BERNARDO:
- Základní čelisti
- Reverzní nástavce čelistí
- Měkké monoblokové čelisti
- Měkké nástavce čelistí
- Náhradní díly pro sklíčidlo k dispozici (např. spirálové kolo, pastorek, upínací klíč,…)
-
Kvalitně uložená vřetena soustruhu
- Tento soustruh používá ložiska pro uložení vřetena ve třídě přesnosti P5
- Tato přesnost ložisek, díky užším výrobním tolerancím, zaručuje vyšší soustřednost běhu vřetena než standardní ložiska
BEZPEČNOST
Standardní kryt pohonného/posuvového šroubu tohoto soustruhu splňuje požadavky normy EN ISO23125.
PŘIDANÁ HODNOTA
Součásti dodávky soustruhu Bernardo
- 3-čelisťové sklíčidlo DK 11 průměr 100 mm
- Čtyřstranný nožový držák
- Pevné hroty
- Výměnná kola (pro soustružení závitů)
- Ochranný kryt sklíčidla
- Zadní stěna proti odlétávání třísek
- Spodní vana na zachycení třísek
- Digitální zobrazení otáček
- Obslužné a servisní nářadí
