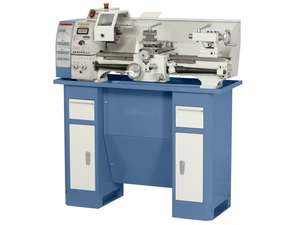

    Stolní soustruh Bernardo Profi 400 G (230V) (BER031037)

    Stolní soustruh Bernardo Profi 400 G (230V) (BER031037)

    Bernardo
    E-shop: BER031037
    Katalog: 03-1037
    EAN: 9009468053185
    napájecí napětí 230 V, výkon 600 W, točná délka 400 mm, točný průměr nad ložem 210 mm, otáčky (2 st. - plynule) 50 ÷ 2500 U.min-1, kužel vřetena MK 3, průchod vřetena 21 mm, kužel pinoly MK 2, zdvih pinoly 55 mm, rozměry 930 × 400 × 380 mm
    Skladem (1 KS)

    Dotaz/Poptat
    33 880,00 Kč
    28 000,00 Kč bez DPH
    Stáhnout
    Kód: BOW3050610
    Rychloupínací hlavička Optimum B16, 1-10 mm
    Přesná rychloupínací hlavička s přímým upnutím Optimum 3050610 (B16) - Vrtací...
    Skladem (5 KS)
    1 087,79 Kč / KS s DPH
    Kód: BOW3050659
    Morse kužel MK2, B16
    Morse kužel MK2, B16
    Kód: BOW3050659
    Upínací trn Optimum MK 2/B16 s unášečem umožňuje pevné uchycení vrtacích sklíčidel s...
    Skladem (4 KS)
    192,39 Kč / KS s DPH
    Kód: BOW3385090
    Měřící hodinky
    Měřící hodinky
    Kód: BOW3385090
    Číselníkový úchylkoměr 10 mm / 0,01. - Přesnost podle DIN 878 - Kovový obal je matně...
    Skladem (4 KS)
    761,09 Kč / KS s DPH
    Kód: BOW3356650
    Přesný magnetický měřící stojan
    Přesný magnetický měřící stojánek - S otvorem pro měřící hodinky - Jemné nastavení.
    Skladem (3 KS)
    809,49 Kč / KS s DPH
    Kód: BOW3440702
    Otočný hrot MK2
    Otočný hrot MK2
    Kód: BOW3440702
    Otočný hrot s kuželem QUANTUM MK2
    Skladem (1 KS)
    1 269,29 Kč / KS s DPH
    Kód: PRO25331010
    Soustružnické nože Proma SK 10 x 10 v sadě (PRO25331010)
    Sada 6 ks soustružnických nožů Proma SK 10 x 10 mm
    Není skladem (0 KS)
    940,50 Kč / KS s DPH
    Kód: BER221040
    Otočný hrot Bernardo SMA - MK 2 se 7 vyměnitelnými vložkami (BER221040)
    Otočný hrot Bernardo SMA - MK 2 nabízí sedm vyměnitelných vložek pro různé typy...
    Skladem (4 KS)
    4 844,84 Kč / KS s DPH
    Kód: BER221001
    Otočný hrot Bernardo MK2 (BER221001)
    Otočný hrot Bernardo MK2 (BER221001) je určen pro upnutí do koníku soustruhu, nabízí...
    Skladem (15 KS)
    2 139,28 Kč / KS s DPH
    Kód: BER221069
    Revolverová hlava Bernardo BER221069, MK 2 - 4 polohy. (BER221069)
    včetně sady příslušenství
    Skladem (2 KS)
    5 285,28 Kč / KS s DPH
    Kód: BER441015
    Soustružnické nože 10 mm, sada 38 kusů (BER441015)
    Soustružnické nože 10 mm, 38-dílná sada
    Skladem (5 KS)
    2 579,72 Kč / KS s DPH
    Kód: BER561068
    Podstavec Bernardo pro soustruhy Profi 400 V (BER561068)
    Stabilní podstavec Bernardo pro soustruhy Profi 400 V (BER561068) zajišťuje pevné usazení...
    Skladem (3 KS)
    10 413,26 Kč / KS s DPH
    Kód: BER441024
    Soustružnické nože Bernardo HSS 10 mm, sada 8-dílná (BER441024)
    Soustružnické nože Bernardo HSS 10 mm, sada 8-dílná
    Skladem (1 KS)
    3 460,60 Kč / KS s DPH
    Kód: BER210801
    4čelisťové sklíčidlo Bernardo DK12-100 mm, DIN 6350 (BER210801)
    4čelisťové sklíčidlo Bernardo DK12-100 mm podle DIN 6350 umožňuje samostatné upínání...
    Není skladem (0 KS)
    5 757,18 Kč / KS s DPH
    Kód: BER215001
    4čelisťové nesoustředné sklíčidlo Bernardo K72-100, DIN 6350 (BER215001)
    Čtyřčelisťové nesoustředné sklíčidlo Bernardo K72-100 podle DIN 6350 umožňuje...
    Skladem (4 KS)
    3 523,52 Kč / KS s DPH
    Kód: BER031576
    Příruba pr. 100 mm pro Bernardo Profi 400 V (BER031576)
    Příruba o průměru 100 mm je určena pro soustruh Bernardo Profi 400 V a umožňuje...
    Skladem (2 KS)
    1 510,08 Kč / KS s DPH
    Kód: BER031578
    Pevná luneta pro Bernardo Profi 400 V (BER031578)
    Pevná luneta pro Bernardo Profi 400 V slouží k podpoře dlouhých obrobků při...
    Skladem (1 KS)
    1 604,46 Kč / KS s DPH
    Kód: BER031579
    Pohyblivá luneta pro Bernardo Profi 400 V (BER031579)
    Pohyblivá luneta pro Bernardo Profi 400 V zajišťuje stabilní oporu dlouhých obrobků při...
    Skladem (2 KS)
    1 415,70 Kč / KS s DPH
    Kód: BER031577
    Upínací kotouč pr.170 mm pro Bernardo Profi 400 V (BER031577)
    Upínací kotouč o průměru 170 mm je určený pro soustruh Bernardo Profi 400 V a umožňuje...
    Skladem (4 KS)
    1 604,46 Kč / KS s DPH
    Kód: BER442030
    Sada soustružnických nožů 10 mm s HM destičkou, 4 ks, se seřiz. klíčem (BER442030)
    Sada soustružnických nožů 10 mm s HM destičkou, 4 ks, se seřiz. klíčem
    Skladem (3 KS)
    4 089,80 Kč / KS s DPH
    Kód: BER442051
    Soustružnické nože Bernardo 10 x 10 mm, se seřiz. klíčem (Sada 6 ks) (BER442051)
    Sada šesti soustružnických nožů Bernardo s profilem 10 x 10 mm obsahuje také seřizovací...
    Skladem (8 KS)
    5 379,66 Kč / KS s DPH

    Stolní soustruh Bernardo Profi 400 G (230V) (BER031037)

    • Motor - výkon S1 100% [W]: 600
    • Motor - výkon S6 40% [W]: 800
    • Napájecí napětí [V]: 230
    • Vzdálenost hrotů [mm]: 400
    • Výška hrotů [mm]: 105
    • Točný průměr nad ložem [mm]: 210
    • Průchod vřetena [mm]: 21
    • Kužel vřetena: MK 3
    • Rozsah otáček (plynule) [U.min-1]: 50 ÷ 1 250/100 ÷ 2 500
    • Rozsah podélného posuvu [mm.ot-1]: (3) 0,089 ÷ 0,198
    • Metrický závit [mm]: (15) 0,3 ÷ 3,0
    • Palcový závit [TPI]: (12) 10 ÷ 44
    • Posuv pinoly [mm]: 55
    • Kužel pinoly: MK 2
    • Rozměry stroje (š x h x v) [mm]: 930 x 400 x 380
    • Hmotnost [kg]: 52

    Stolní soustruh Bernardo Profi 400 G (230V)

    Stolní soustruh Bernardo Profi 400 G je ve srovnání s Profi 400 V vybaven předlohovou hřídelí (redukční převodovkou), díky čemuž již není nutné měnit rychlostní stupeň klínovým řemenem. Nastavenou rychlost otáček lze snadno a rychle odečíst na digitálním displeji.

    • Soustruh je vybaven 2 stupňovou převodovkou a plynulou elektronickou regulací otáček
    • Silně žebrované prizmatické lože s indukčně kaleným a broušeným vedením
    • Soustruh je určen pro opracování oceli, neželezných kovů a plastů
    • Univerzální použití soustruhu: podélné soustružení, čelní soustružení, vrtání, řezání a soustružení závitů, …
    • Sériově s výměnnými koly pro řezání metrických závitů
    • Hlavní vřeteno s nastavitelnými kuželíkovými ložisky v třídě přesnosti P5
    • Uživatelsky přívětivé rozložení ovládacích tlačítek na vřeteníku stroje
    • Koník s pákovou aretací, přestavitelný pro soustružení kuželů
    • Vůle všech vedení soustruhu lze seřizovat pomocí klínových lišt
    • Vysoká přesnost běhu vřetene díky precizním valivým ložiskům (házivost ≤0,009 mm)
    • Díky plynulé elektronické regulaci otáček lze nastavit řeznou rychlost odpovídající danému obrobku.

    Konkurenční výhody soustruhů Bernardo Profi 400

    • BEZPEČNOST
      • Monitorování pozice ochranného krytu aktivním bezpečnostním spínačemSpínače krytů

        Všechny ochranné kryty pohonu stroje jsou standardně vybaveny aktivními bezpečnostními spínači kategorie 1 podle EN 954-1.

      • Kryty zajištěné šrouby

        Všechny ochranné kryty jsou standardně, v souladu s přílohou I, bod 1.3.8.2 normy EN 12717, vybaveny a zajištěny šrouby, takže nemohou být ztraceny během seřizování nebo údržby.

      • Tlačítko nouzového zastavení - UMÍSTĚNO SAMOSTATNĚ

        Pouze tlačítka EMERGENCY STOP, která byla testována v souladu s normou EN 60947-5-5, splňují všechny požadavky bezpečné a trvalé funkce.
        To je důvod, proč BERNARDO přijímá rozhodnutí Evropské komise a, pokud je to možné, nepoužívá žádné kombinované tlačítko ZAP/VYP s připojenými spínači, ale pouze testované tlačítko NOUZOVÉHO ZASTAVENÍ instalované na ergonomické místo.

        Nouzové stop - SAMOSTATNÉ
        • Přednosti:
          • Každý soustruh má alespoň jedno tlačítko NOUZOVÉHO ZASTAVENÍ, s funkcí EMERGENCY STOP podle evropské normy EN 60204-1
          • Toto tlačítko je umístěno v zorném poli obsluhy a v případě nouze jej lze snadno a rychle použít
      • Uzavřené kryty pohonného šroubuKrytý hřídel pohonu posuvů

        Standardní kryt pohonného/posuvového šroubu tohoto soustruhu splňuje požadavky normy EN ISO23125.

      • Piktogramy podle ISO 7010 v zorném poli obsluhyPiktogramy v zorném poli

        U všech soustruhů naleznete označení možných zbylých rizik provozu stroje a vyznačení potřebného osobního vybavení ochrannými pomůckami (na základě strojní právní linie přílohy I, bod 1.7.2), které jsou umístěné v zorném poli obsluhy.

      • Ochrana sklíčidla dle normy CE

        Ochrana sklíčidel u všech soustruhů značky BERNARDO dle normy EN ISO 23125 vyhovuje požadavkům k zakrytí celkové délky tělesa sklíčidla, vč. jeho upínacích čelistí, a to až do osy soustružení. Pohon vřetene je okamžitě vypnut pomocí kontrolního senzoru, pokud by došlo k otevření krytování. Tím je plně zajištěno znemožnění přístupu k rotujícímu sklíčidlu. Pohled na obrobek není však v tomto případě znemožněn Ochrana sklíčidla dle CE

        • Přednosti:
          • Vyhovuje normám EN ISO
          • Zasahuje minimálně až do osy soustružení
          • Vyšší bezpečnost obsluhy
      • Uzavřená ruční kola s rovným noniem

        Aby se minimalizovalo riziko poranění v důsledku zachycení obsluhy,jsou na soustruhu použita uzavřená ruční kola.Namontované kroužky se stupnicí jsou otočné a tak mohou být vždy nastaveny do požadované polohy.
        Nonius je pro lepší odečet v současné době vyznačen po obvodu. Uzavřená ruční ovládací kola

        • Přednosti:
          • Zvýšená bezpečnost prostřednictvím uzavřených ručních koleček
          • Pravidelně dělený nonius (např. 0,02 mm)
          • Uživatelsky přívětivé kruhové stupnice
      • Seřiditelná ochrana před ostřikem a odlétávajícími třískami dle normy CE

        Současná evropská norma pro konvenční ruční soustruhy EN ISO23125/A1:2012 předepisuje mimo jiné ochranu proti stříkající vodě a třískám na přední straně stroje.
        Ochrana proti postřiku a třískám, kterou používá BERNARDO, splňuje i další požadavky normy EN 12840 bod 5.2.1.3.

        • Přednosti:
          • Vyšší bezpečnost obsluhy
          • Pohodlná při obsluze a ergonomická
          • Odolná účinku oleje a chladicí kapaliny
          • Lehce seřizovatelná
          • Stabilní a robustní konstrukce
          • Velké průhledné sklo
    • PŘIDANÁ HODNOTA
      • Kvalitní 3čelisťová a 4čelisťová sklíčidlaVýměnné čelisti sklíčidel BERNARDO

        Standardně dodávaná sklíčidla vhodná pro 2 500 ot./min s rezervou překonávají požadavky normy. Svou velikostí jsou sklíčidla DK 11 určena pro velký rozsah a bezpečné upnutí obrobku.

        • Přednosti sklíčidel soustruhu BERNARDO:
          • Vysoká soustřednost
          • Různé použitelné čelisti od firmy BERNARDO:
            1. Základní čelisti
              Základní čelisti
            2. Reverzní nástavce čelistí
              Reverzní čelisti
            3. Měkké monoblokové čelisti
              Monoblokokvé čelisti
            4. Měkké nástavce čelistí
              Měkké nástavce čelistí
          • Náhradní díly pro sklíčidlo k dispozici (např. spirálové kolo, pastorek, upínací klíč,…)
      • Kvalitně uložená vřetena soustruhu

        • Tento soustruh používá ložiska pro uložení vřetena ve třídě přesnosti P5
        • Tato přesnost ložisek, díky užším výrobním tolerancím, zaručuje vyšší soustřednost běhu vřetena než standardní ložiska

    Součásti dodávky soustruhu Bernardo

    • 3čelisťové sklíčidlo DK 11 průměr 100 mm
    • Čtyřstranný nožový držák
    • Středicí hroty
    • Výměnná kola (pro soustružení závitů)
    • Ochranný kryt sklíčidla
    • Zadní stěna proti odlétávání třísek
    • Spodní vana na zachycení třísek
    • Digitální zobrazení počtu otáček
    • Obslužné a servisní nářadí
