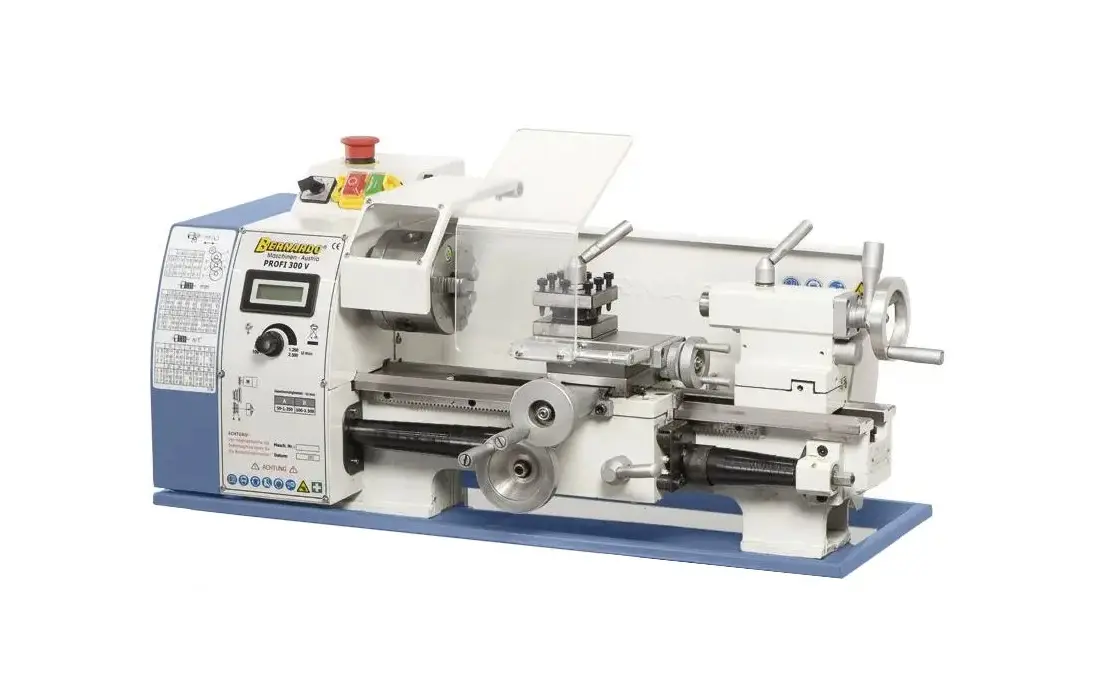

Stolní soustruh Bernardo Profi 300 V

BER031035

03-1035

Stolní soustruh Bernardo Profi 300 V
-30%

Stolní soustruh Bernardo Profi 300 V

napájecí napětí 230 V, výkon 500 W, točná délka 300 mm, točný průměr 180 mm, otáčky (2 st. - plynule) 50 ÷ 2500 U.min-1, kužel vřetena MK 3, průchod vřetena 20 mm, kužel pinoly MK 2, zdvih pinoly 60 mm, rozměry 740 × 390 × 370 mm
37 122,80 Kč 25 950,00
21 446,28 Kč bez DPH

Vhodné příslušenství

Stolní soustruh Bernardo Profi 300 V

Přesný stolní soustruh Profi 300 V je náš Top model v oblasti malého soustružení s točnou délkou do 300 mm. Společně s plynulou regulací otáček je to vhodný typ jak pro nástrojaře tak i pro modeláře.

Stolní soustruh Bernardo Profi 300 V - Specifikace

  • Plynulá regulace otáček vřetene
  • Uživatelsky přívětivé uspořádání ovládacích prvků
  • Prizmatické lože indukčně kalené a broušené
  • Vysoká přesnost vřetene uloženého v kuličkových ložiscích (házivost ≤0,009 mm)
  • Vybaven 3-mi rychlostmi nastavení podélného posuvu
  • Přestavitelný koník ke kuželovému soustružení
  • Vedení posuvů doplněno nastavitelnými klínovými lištami
  • Dodáván s výměnnými koly pro řezání závitů
  • Jako volitelné příslušenství může být dodán např. otočný hrot soustruhu typu SMA se 7 výměnnými hroty

Konkurenční výhody soustruhů Bernardo Profi 300 V

    BEZPEČNOST

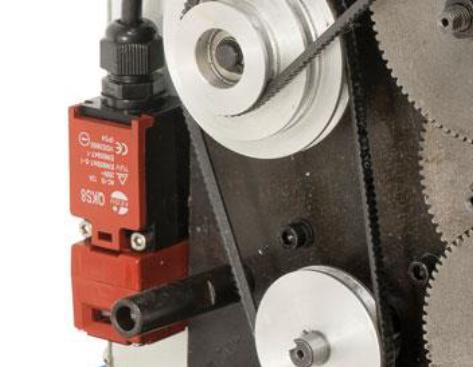

    1. Monitorování pozice ochranného krytu aktivním bezpečnostním spínačem

      Spínače krytů

      Všechny ochranné kryty pohonu stroje jsou standardně vybaveny aktivními bezpečnostními spínači kategorie 1 podle EN 954-1.

    2. Kryty zajištěné šrouby

      Všechny ochranné kryty jsou standardně, v souladu s přílohou I, bod 1.3.8.2 normy EN 12717, vybaveny a zajištěny šrouby, takže nemohou být ztraceny během seřizování nebo údržby.

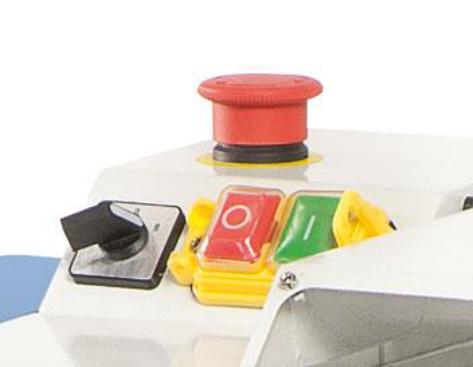

    3. Tlačítko nouzového zastavení - UMÍSTĚNO SAMOSTATNĚ

      Pouze tlačítka EMERGENCY STOP, která byla testována v souladu s normou EN 60947-5-5, splňují všechny požadavky bezpečné a trvalé funkce.
      To je důvod, proč BERNARDO přijímá rozhodnutí Evropské komise a, pokud je to možné, nepoužívá žádné kombinované tlačítko ZAP/VYP s připojenými spínači, ale pouze testované tlačítko NOUZOVÉHO ZASTAVENÍ instalované na ergonomické místo.

      Nouzové stop - SAMOSTATNÉ
        Přednosti:
      • Každý soustruh má alespoň jedno tlačítko NOUZOVÉHO ZASTAVENÍ, s funkcí EMERGENCY STOP podle evropské normy EN 60204-1
      • Toto tlačítko je umístěno v zorném poli obsluhy a v případě nouze jej lze snadno a rychle použít

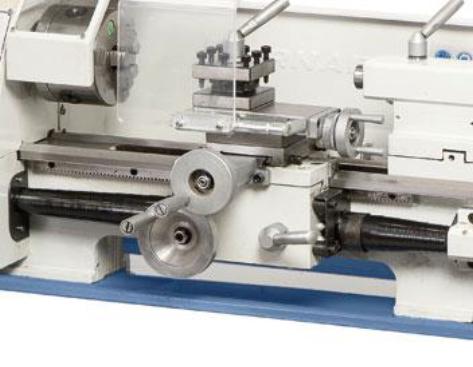

    4. Uzavřené kryty pohonného šroubu

      Krytý hřídel pohonu posuvů

    5. Standardní kryt pohonného/posuvového šroubu tohoto soustruhu splňuje požadavky normy EN ISO23125.

    6. Piktogramy podle ISO 7010 v zorném poli obsluhy

      Piktogramy v zorném poli

      U všech soustruhů naleznete označení možných zbylých rizik provozu stroje a vyznačení potřebného osobního vybavení ochrannými pomůckami (na základě strojní právní linie přílohy I, bod 1.7.2), které jsou umístěné v zorném poli obsluhy.

    7. Ochrana sklíčidla dle normy CE

      Ochrana sklíčidel u všech soustruhů značky BERNARDO dle normy EN ISO 23125 vyhovuje požadavkům k zakrytí celkové délky tělesa sklíčidla, vč. jeho upínacích čelistí, a to až do osy soustružení. Pohon vřetene je okamžitě vypnut pomocí kontrolního senzoru, pokud by došlo k otevření krytování. Tím je plně zajištěno znemožnění přístupu k rotujícímu sklíčidlu. Pohled na obrobek není však v tomto případě znemožněn Ochrana sklíčidla dle CE

        Přednosti:
      • Vyhovuje normám EN ISO
      • Zasahuje minimálně až do osy soustružení
      • Vyšší bezpečnost obsluhy

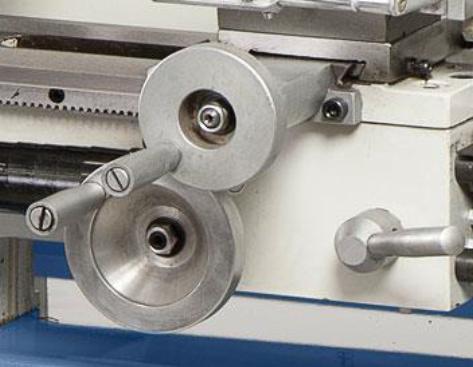

    8. Uzavřená ruční kola s rovným noniem

      Aby se minimalizovalo riziko poranění v důsledku zachycení obsluhy,jsou na soustruhu použita uzavřená ruční kola.Namontované kroužky se stupnicí jsou otočné a tak mohou být vždy nastaveny do požadované polohy. Nonius je pro lepší odečet v současné době vyznačen po obvodu. Uzavřená ruční ovládací kola

        Přednosti:
      • Zvýšená bezpečnost prostřednictvím uzavřených ručních koleček
      • Pravidelně dělený nonius (např. 0,02 mm)
      • Uživatelsky přívětivé kruhové stupnice
    9. Seřiditelná ochrana před ostřikem a odlétávajícími třískami dle normy CE

      Současná evropská norma pro konvenční ruční soustruhy EN ISO23125/A1:2012 předepisuje mimo jiné ochranu proti stříkající vodě a třískám na přední straně stroje.
      Ochrana proti postřiku a třískám, kterou používá BERNARDO, splňuje i další požadavky normy EN 12840 bod 5.2.1.3.

        Přednosti:
      • Vyšší bezpečnost obsluhy
      • Pohodlná při obsluze a ergonomická
      • Odolná účinku oleje a chladicí kapaliny
      • Lehce seřizovatelná
      • Stabilní a robustní konstrukce
      • Velké průhledné sklo

    PŘIDANÁ HODNOTA

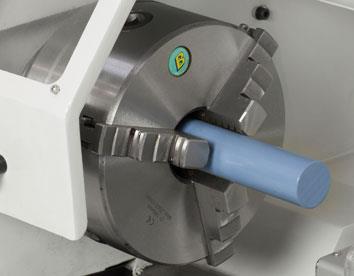

    1. Kvalitní 3-čelisťová a 4-čelisťová sklíčidla

      Výměnné čelisti sklíčidel BERNARDO

      Standardně dodávaná sklíčidla vhodná pro 2 500 ot./min s rezervou překonávají požadavky normy. Svou velikostí jsou sklíčidla DK 11 určena pro velký rozsah a bezpečné upnutí obrobku.

        Přednosti sklíčidel soustruhu BERNARDO:
      • Vysoká soustřednost
      • Různé použitelné čelisti od firmy BERNARDO:
        • Základní čelisti
          1. Základní čelisti
        • Reverzní nástavce čelistí
          1. Reverzní čelisti
        • Měkké monoblokové čelisti
          1. Monoblokokvé čelisti
        • Měkké nástavce čelistí
          1. Měkké nástavce čelistí
      • Náhradní díly pro sklíčidlo k dispozici (např. spirálové kolo, pastorek, upínací klíč,…)
    2. Kvalitně uložená vřetena soustruhu

      • Tento soustruh používá ložiska pro uložení vřetena ve třídě přesnosti P5
      • Tato přesnost ložisek, díky užším výrobním tolerancím, zaručuje vyšší soustřednost běhu vřetena než standardní ložiska

Součásti dodávky soustruhu Bernardo

  • 3-čelisťové sklíčidlo DK 11 průměr 100 mm
  • Čtyřstranný nožový držák
  • 2 pevné hroty
  • Výměnná kola (pro soustružení závitů
  • Ochranný kryt sklíčidla
  • Zadní stěna proti odlétávání třísek
  • Spodní vana na zachycení třísek
  • Digitální zobrazení otáček
  • Obslužné a servisní nářadí
Technické parametry
  • Motor - výkon S1 100% [W]: 500
  • Motor - výkon S6 40% [W]: 700
  • Napájecí napětí [V]: 230
  • Vzdálenost hrotů [mm]: 300
  • Výška hrotů [mm]: 90
  • Točný průměr nad ložem [mm]: 180
  • Průchod vřetena [mm]: 20
  • Kužel vřetena: MK 3
  • Rozsah otáček (plynule) [U.min-1]: 50 ÷ 1 250 / 100 ÷ 2 500
  • Rozsah podélného posuvu [mm.ot-1]: (3) 0,083 ÷ 0,159
  • Metrický závit [mm]: (14) 0,3 ÷ 3,0
  • Palcový závit [TPI]: (10) 10 ÷ 44
  • Posuv pinoly [mm]: 60
  • Kužel pinoly: MK 2
  • Rozměry stroje (š x h x v) [mm]: 740 x 390 x 370
  • Hmotnost ca. [kg]: 60
