- Motor - výkon S1 100% [W]: 450
- Motor - výkon S6 40% [W]: 600
- Napájecí napětí [V]: 230
- Vzdálenost hrotů [mm]: 300
- Výška hrotů [mm]: 90
- Točný průměr nad ložem [mm]: 180
- Průchod vřetena [mm]: 20
- Kužel vřetena: MK 3
- Rozsah otáček (plynule) [U.min-1]: 50 ÷ 1 250 / 100 ÷ 2 500
- Rozsah podélného posuvu [mm.ot-1]: (3) 0,083 ÷ 0,159
- Metrický závit [mm]: (14) 0,3 ÷ 3,0
- Palcový závit [TPI]: (10) 10 ÷ 44
- Posuv pinoly [mm]: 60
- Kužel pinoly: MK 2
- Rozměry stroje (š x h x v) [mm]: 740 x 390 x 370
- Hmotnost ca. [kg]: 60
Stolní soustruh Bernardo Profi 300 V s digitálním odměřováním 2 os
Vhodné příslušenství
![Soustružnické nože Bernardo HSS 10 mm, sada 8-dílná](https://images.boukal.cz/f/300x225/product/f/1/f1f9fa31-9e97-4064-8900-5fb6a63ac91f/20377.jpg)
![Soustružnické nože 10 mm, sada 38 kusů](https://images.boukal.cz/f/300x225/product/4/5/4586e80b-7648-4cd9-8354-3de2a3aae22b/21176.jpg)
![Soustružnické nože Proma SK 10 x 10 v sadě](https://images.boukal.cz/f/300x225/product/4/7/47e4e3f5-0bb7-4615-b4f4-b5c13e904868/3528.jpg)
![Sada soustružnických nožů 10 mm s HM destičkou, 4 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/7/d/7df80fc2-7156-4fe5-9a3b-598007f6ef69/36437.jpg)
![Sada soustružnických nožů 10 x 10 mm, 6 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/5/0/5003e807-87f5-44da-be2f-da889beacd95/36393.jpg)
![Soustružnické nože Optimum 10 mm s SK plátky. Sada 11 ks](https://images.boukal.cz/f/300x225/product/e/4/e4df5302-50e9-4f27-8a3f-744c11f44c9b/3441602-1.jpg)
![Soustružnické nože Bernardo HM 10 mm](https://images.boukal.cz/f/300x225/product/c/a/cad1a5d6-3bbc-43da-8967-f99b2c713a0c/44-2013-1.jpg)
![Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)](https://images.boukal.cz/f/300x225/product/a/2/a226684c-9896-4b90-aad8-d84563de4bee/901.jpg)
![4čelisťové sklíčidlo Bernardo K72 - 100 mm, DIN 6350](https://images.boukal.cz/f/300x225/product/5/f/5f650d87-4b23-44cc-bd36-31f687c4a303/21-5001-1-jpg.jpg)
![Sada rychloupínacích nožových držáků Bernardo velikost A](https://images.boukal.cz/f/300x225/product/f/b/fb320b8b-7c0d-404f-92b1-be50ef2676ad/12713.jpg)
![Kuželový otočný hrot Bernardo MK 2 / 60 mm](https://images.boukal.cz/f/300x225/product/c/0/c07bb55e-a555-4c3a-acb2-b1d3bb432f0a/12694.jpg)
![Otočný hrot Bernardo MK2](https://images.boukal.cz/f/300x225/product/b/4/b4bb7851-c067-4bf2-838f-cb3c021ac4bc/12691.jpg)
![Trn pro vrtačkové sklíčidlo Proma Mk2/B16](https://images.boukal.cz/f/300x225/product/2/1/21c4031b-0cb9-402d-ab41-d2e7cbb83b83/2742.jpg)
![Zubové sklíčidlo s kličkou Narex CC 13-B16 (1,5-13 mm)](https://images.boukal.cz/f/300x225/product/5/4/545b6cd3-0f86-49a6-8478-05962e9136ab/65404517-01-2000.jpg)

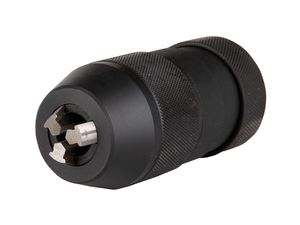

![Rychloupínací hlavička 1 ÷ 13 mm Optimum DKC B16](https://images.boukal.cz/f/300x225/product/6/b/6b1cc7b0-5fe1-4684-90fd-ba6ef8e1bc3f/3050632-01.jpg)

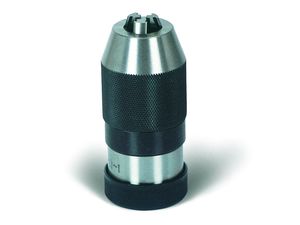

![Rychloupínací vrtací sklíčidlo Proma 1-13/B16](https://images.boukal.cz/f/300x225/product/d/4/d41140dd-b0bf-4589-9a29-14b10c12ee53/2739.jpg)
![Rychloupínací vrtací sklíčidlo Proma 3-16/B16](https://images.boukal.cz/f/300x225/product/5/6/56e55816-86c9-41f8-8898-cd9b7c29e2e5/46385.jpg)
![Hák na třísky ochranný štít 300mm HOOKY](https://images.boukal.cz/f/300x225/product/7/8/7802b1da-6ae8-4694-bb90-42dd3ebbb016/pre113251.jpg)
![Pevná luneta pro soustruh Bernardo Profi 300 V](https://images.boukal.cz/f/300x225/product/0/6/061a8a5a-7d8e-4ad5-b767-4e30ba43e63d/18751.jpg)
![Posuvná luneta pro soustruh Bernardo Profi 300 V](https://images.boukal.cz/f/300x225/product/f/b/fbdf078c-2a74-4a2c-8353-fb36f2d5cc92/18752.jpg)
![Příruba pr. 100 mm pro Profi 300 V](https://images.boukal.cz/f/300x225/product/9/2/92cd6d10-e170-4b71-ba9b-954e28f361d6/21180.jpg)
![Upínací kotouč pr. 170 mm pro Bernardo Profi 300 V](https://images.boukal.cz/f/300x225/product/c/5/c5e94d9d-e884-48e8-911b-51d6b44ef2e0/03-1565-1.jpg)
![Podstavec Bernardo D1 pro soustruh](https://images.boukal.cz/f/300x225/product/7/3/73185b5a-b510-4b6a-88fa-5817ca9869bb/56-1050-1-jpg-2.jpg)
![Soustružnické nože Bernardo HSS 10 mm, sada 8-dílná](https://images.boukal.cz/f/300x225/product/f/1/f1f9fa31-9e97-4064-8900-5fb6a63ac91f/20377.jpg)
![Soustružnické nože 10 mm, sada 38 kusů](https://images.boukal.cz/f/300x225/product/4/5/4586e80b-7648-4cd9-8354-3de2a3aae22b/21176.jpg)
![Soustružnické nože Proma SK 10 x 10 v sadě](https://images.boukal.cz/f/300x225/product/4/7/47e4e3f5-0bb7-4615-b4f4-b5c13e904868/3528.jpg)
![Sada soustružnických nožů 10 mm s HM destičkou, 4 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/7/d/7df80fc2-7156-4fe5-9a3b-598007f6ef69/36437.jpg)
![Sada soustružnických nožů 10 x 10 mm, 6 ks, se seřiz. klíčem](https://images.boukal.cz/f/300x225/product/5/0/5003e807-87f5-44da-be2f-da889beacd95/36393.jpg)
![Soustružnické nože Optimum 10 mm s SK plátky. Sada 11 ks](https://images.boukal.cz/f/300x225/product/e/4/e4df5302-50e9-4f27-8a3f-744c11f44c9b/3441602-1.jpg)
![Soustružnické nože Bernardo HM 10 mm](https://images.boukal.cz/f/300x225/product/c/a/cad1a5d6-3bbc-43da-8967-f99b2c713a0c/44-2013-1.jpg)
![Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)](https://images.boukal.cz/f/300x225/product/a/2/a226684c-9896-4b90-aad8-d84563de4bee/901.jpg)
![4čelisťové sklíčidlo Bernardo K72 - 100 mm, DIN 6350](https://images.boukal.cz/f/300x225/product/5/f/5f650d87-4b23-44cc-bd36-31f687c4a303/21-5001-1-jpg.jpg)
![Sada rychloupínacích nožových držáků Bernardo velikost A](https://images.boukal.cz/f/300x225/product/f/b/fb320b8b-7c0d-404f-92b1-be50ef2676ad/12713.jpg)
![Kuželový otočný hrot Bernardo MK 2 / 60 mm](https://images.boukal.cz/f/300x225/product/c/0/c07bb55e-a555-4c3a-acb2-b1d3bb432f0a/12694.jpg)
![Otočný hrot Bernardo MK2](https://images.boukal.cz/f/300x225/product/b/4/b4bb7851-c067-4bf2-838f-cb3c021ac4bc/12691.jpg)
![Trn pro vrtačkové sklíčidlo Proma Mk2/B16](https://images.boukal.cz/f/300x225/product/2/1/21c4031b-0cb9-402d-ab41-d2e7cbb83b83/2742.jpg)
![Zubové sklíčidlo s kličkou Narex CC 13-B16 (1,5-13 mm)](https://images.boukal.cz/f/300x225/product/5/4/545b6cd3-0f86-49a6-8478-05962e9136ab/65404517-01-2000.jpg)
![Rychloupínací hlavička 1 ÷ 13 mm Optimum DKC B16](https://images.boukal.cz/f/300x225/product/6/b/6b1cc7b0-5fe1-4684-90fd-ba6ef8e1bc3f/3050632-01.jpg)
![Rychloupínací vrtací sklíčidlo Proma 1-13/B16](https://images.boukal.cz/f/300x225/product/d/4/d41140dd-b0bf-4589-9a29-14b10c12ee53/2739.jpg)
![Rychloupínací vrtací sklíčidlo Proma 3-16/B16](https://images.boukal.cz/f/300x225/product/5/6/56e55816-86c9-41f8-8898-cd9b7c29e2e5/46385.jpg)
![Hák na třísky ochranný štít 300mm HOOKY](https://images.boukal.cz/f/300x225/product/7/8/7802b1da-6ae8-4694-bb90-42dd3ebbb016/pre113251.jpg)
![Pevná luneta pro soustruh Bernardo Profi 300 V](https://images.boukal.cz/f/300x225/product/0/6/061a8a5a-7d8e-4ad5-b767-4e30ba43e63d/18751.jpg)
![Posuvná luneta pro soustruh Bernardo Profi 300 V](https://images.boukal.cz/f/300x225/product/f/b/fbdf078c-2a74-4a2c-8353-fb36f2d5cc92/18752.jpg)
![Příruba pr. 100 mm pro Profi 300 V](https://images.boukal.cz/f/300x225/product/9/2/92cd6d10-e170-4b71-ba9b-954e28f361d6/21180.jpg)
![Upínací kotouč pr. 170 mm pro Bernardo Profi 300 V](https://images.boukal.cz/f/300x225/product/c/5/c5e94d9d-e884-48e8-911b-51d6b44ef2e0/03-1565-1.jpg)
![Podstavec Bernardo D1 pro soustruh](https://images.boukal.cz/f/300x225/product/7/3/73185b5a-b510-4b6a-88fa-5817ca9869bb/56-1050-1-jpg-2.jpg)

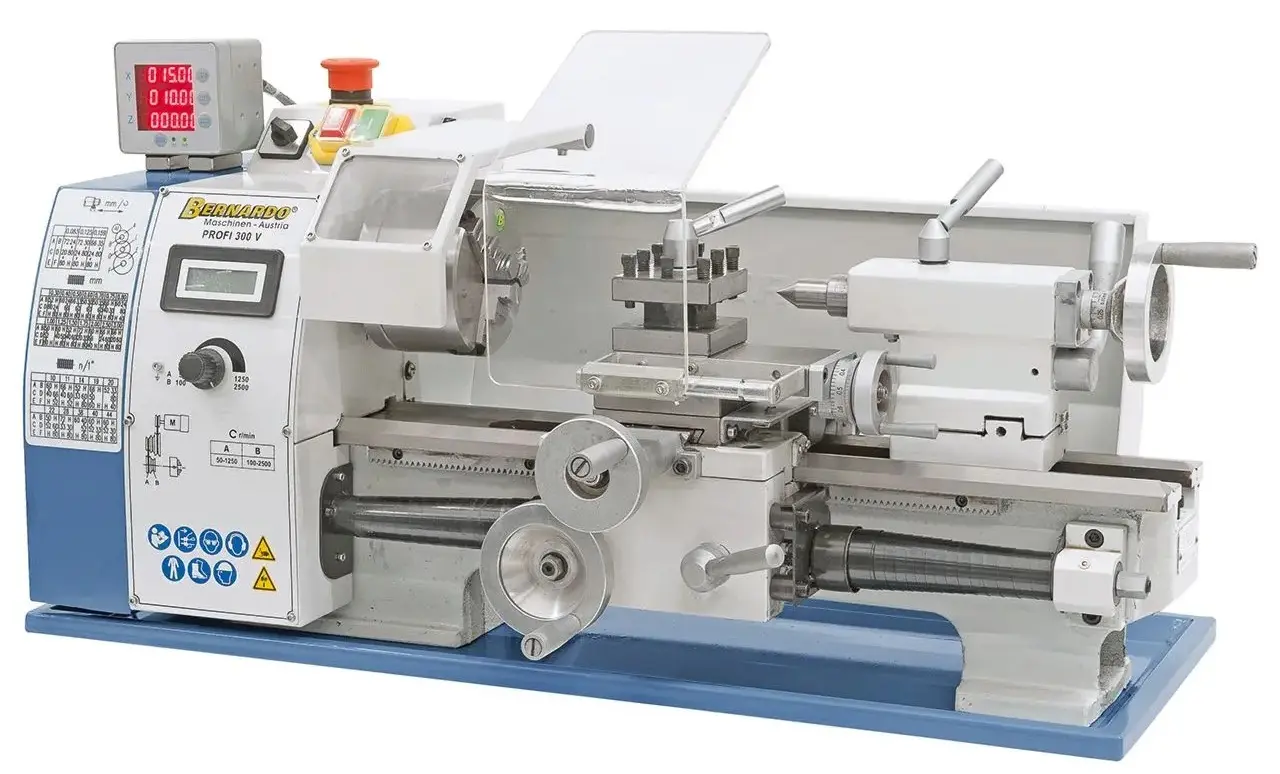

Stolní soustruh Bernardo Profi 300 V s digitálním odměřováním 2 os
Přesný stolní soustruh Profi 300 V je náš Top model v oblasti malého soustružení s točnou délkou do 300 mm. Společně s plynulou regulací otáček je to vhodný typ jak pro nástrojaře tak i pro modeláře.
- Sériově včetně digitálního odměřování podélného a příčného suportu DT 30
- Plynulá regulace otáček vřetene
- Uživatelsky přívětivé uspořádání ovládacích prvků
- Prizmatické lože indukčně kalené a broušené
- Vysoká přesnost vřetene uloženého v kuličkových ložiscích (házivost ≤0,009 mm)
- Vybaven 3-mi rychlostmi nastavení podélného posuvu
- Přestavitelný koník ke kuželovému soustružení
- Vedení posuvů je doplněno nastavitelnými klínovými lištami
- Dodáván s výměnnými koly pro řezání závitů
- Jako volitelné příslušenství může být dodán např. otočný hrot soustruhu typu SMA se 7 výměnnými hroty
Konkurenční výhody soustruhů Bernardo Profi 300 V
-
Monitorování pozice ochranného krytu aktivním bezpečnostním spínačem
Všechny ochranné kryty pohonu stroje jsou standardně vybaveny aktivními bezpečnostními spínači kategorie 1 podle EN 954-1.
-
Kryty zajištěné šrouby
Všechny ochranné kryty jsou standardně, v souladu s přílohou I, bod 1.3.8.2 normy EN 12717, vybaveny a zajištěny šrouby, takže nemohou být ztraceny během seřizování nebo údržby.
-
Tlačítko nouzového zastavení - UMÍSTĚNO SAMOSTATNĚ
Pouze tlačítka EMERGENCY STOP, která byla testována v souladu s normou EN 60947-5-5, splňují všechny požadavky bezpečné a trvalé funkce.
To je důvod, proč BERNARDO přijímá rozhodnutí Evropské komise a, pokud je to možné, nepoužívá žádné kombinované tlačítko ZAP/VYP s připojenými spínači, ale pouze testované tlačítko NOUZOVÉHO ZASTAVENÍ instalované na ergonomické místo.- Přednosti:
- Každý soustruh má alespoň jedno tlačítko NOUZOVÉHO ZASTAVENÍ, s funkcí EMERGENCY STOP podle evropské normy EN 60204-1
- Toto tlačítko je umístěno v zorném poli obsluhy a v případě nouze jej lze snadno a rychle použít
-
Uzavřené kryty pohonného šroubu
-
Piktogramy podle ISO 7010 v zorném poli obsluhy
U všech soustruhů naleznete označení možných zbylých rizik provozu stroje a vyznačení potřebného osobního vybavení ochrannými pomůckami (na základě strojní právní linie přílohy I, bod 1.7.2), které jsou umístěné v zorném poli obsluhy.
-
Ochrana sklíčidla dle normy CE
Ochrana sklíčidel u všech soustruhů značky BERNARDO dle normy EN ISO 23125 vyhovuje požadavkům k zakrytí celkové délky tělesa sklíčidla, vč. jeho upínacích čelistí, a to až do osy soustružení. Pohon vřetene je okamžitě vypnut pomocí kontrolního senzoru, pokud by došlo k otevření krytování. Tím je plně zajištěno znemožnění přístupu k rotujícímu sklíčidlu. Pohled na obrobek není však v tomto případě znemožněn
- Přednosti:
- Vyhovuje normám EN ISO
- Zasahuje minimálně až do osy soustružení
- Vyšší bezpečnost obsluhy
-
Uzavřená ruční kola s rovným noniem
Aby se minimalizovalo riziko poranění v důsledku zachycení obsluhy,jsou na soustruhu použita uzavřená ruční kola.Namontované kroužky se stupnicí jsou otočné a tak mohou být vždy nastaveny do požadované polohy. Nonius je pro lepší odečet v současné době vyznačen po obvodu.
- Přednosti:
- Zvýšená bezpečnost prostřednictvím uzavřených ručních koleček
- Pravidelně dělený nonius (např. 0,02 mm)
- Uživatelsky přívětivé kruhové stupnice
-
Seřiditelná ochrana před ostřikem a odlétávajícími třískami dle normy CE
Současná evropská norma pro konvenční ruční soustruhy EN ISO23125/A1:2012 předepisuje mimo jiné ochranu proti stříkající vodě a třískám na přední straně stroje.
Ochrana proti postřiku a třískám, kterou používá BERNARDO, splňuje i další požadavky normy EN 12840 bod 5.2.1.3.- Přednosti:
- Vyšší bezpečnost obsluhy
- Pohodlná při obsluze a ergonomická
- Odolná účinku oleje a chladicí kapaliny
- Lehce seřizovatelná
- Stabilní a robustní konstrukce
- Velké průhledné sklo
-
Kvalitní 3-čelisťová a 4-čelisťová sklíčidla
Standardně dodávaná sklíčidla vhodná pro 2 500 ot./min s rezervou překonávají požadavky normy. Svou velikostí jsou sklíčidla DK 11 určena pro velký rozsah a bezpečné upnutí obrobku.
- Přednosti sklíčidel soustruhu BERNARDO:
- Vysoká soustřednost
- Různé použitelné čelisti od firmy BERNARDO:
- Základní čelisti
- Reverzní nástavce čelistí
- Měkké monoblokové čelisti
- Měkké nástavce čelistí
- Náhradní díly pro sklíčidlo k dispozici (např. spirálové kolo, pastorek, upínací klíč,…)
-
Kvalitně uložená vřetena soustruhu
- Tento soustruh používá ložiska pro uložení vřetena ve třídě přesnosti P5
- Tato přesnost ložisek, díky užším výrobním tolerancím, zaručuje vyšší soustřednost běhu vřetena než standardní ložiska
-
Dvouosé digitální odměřování
Soustruhy Bernardo Profi 300 V a Profi 400 V jsou standardně vybaveny dvouosým digitálním odměřováním polohy s přehledným displejem
- Přednosti:
- Zvýšení ziskovosti
- Optimální poměr cena/výkon
- Ergonomicky umístěno v zorném poli obsluhy
- Vysoká přesnost rozlišení
- Výrazné snížení potřeby neproduktivního času
BEZPEČNOST
Standardní kryt pohonného/posuvového šroubu tohoto soustruhu splňuje požadavky normy EN ISO23125.
PŘIDANÁ HODNOTA
Součásti dodávky soustruhu Bernardo
- Digitální odměřování podélného a příčného suportu DT 30
- 3-čelisťové sklíčidlo DK 11 průměr 100 mm
- Čtyřstranný nožový držák
- 2 pevné hroty
- Výměnná kola (pro soustružení závitů
- Ochranný kryt sklíčidla
- Zadní stěna proti odlétávání třísek
- Spodní vana na zachycení třísek
- Digitální zobrazení otáček
- Obslužné a servisní nářadí
CENA
