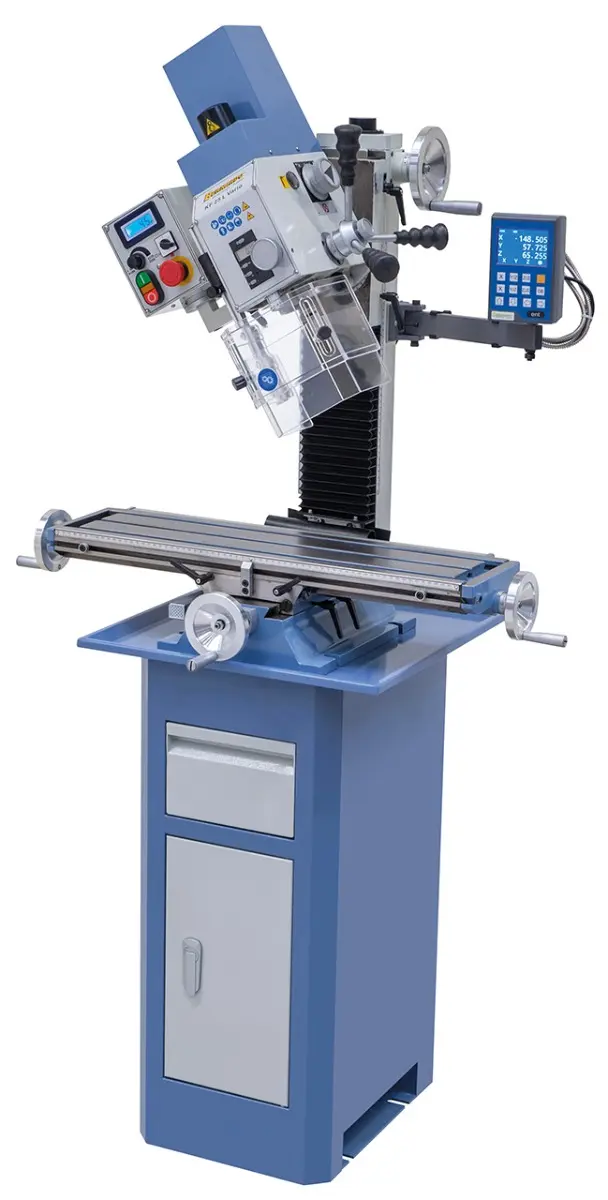

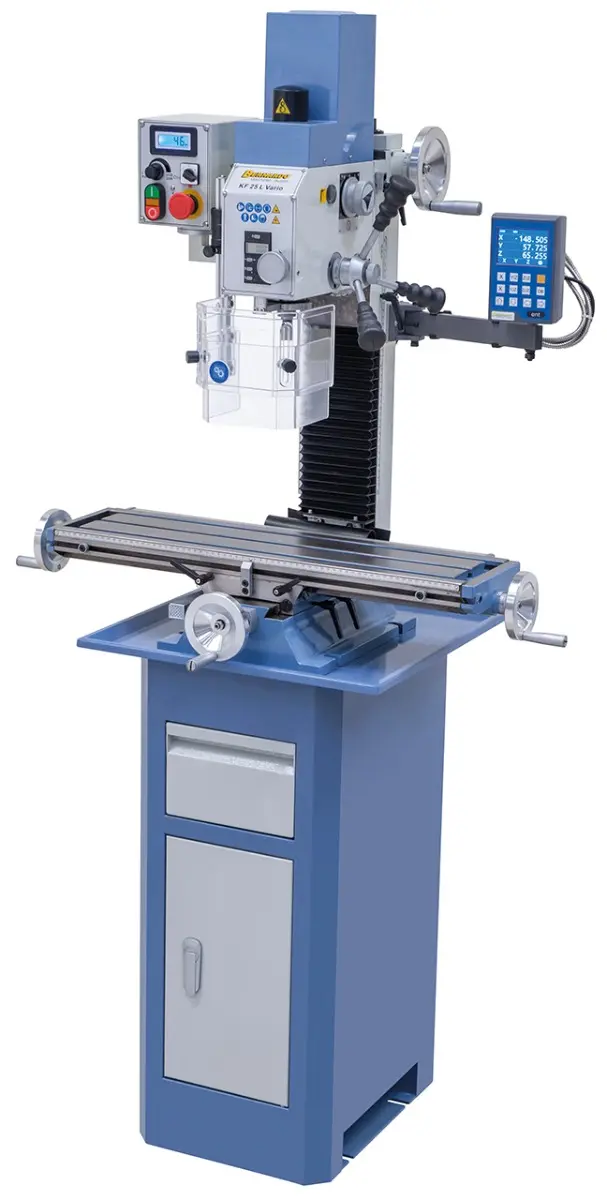

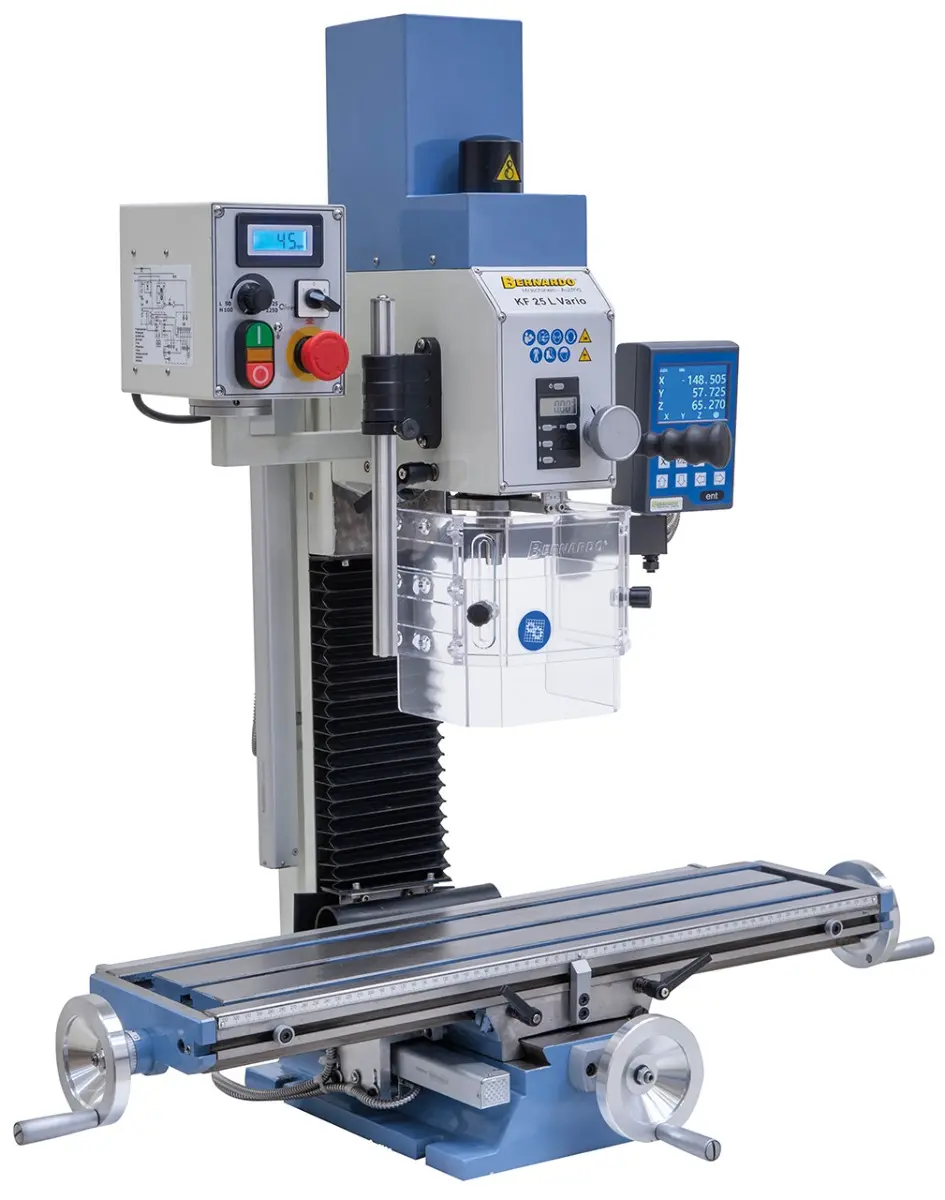

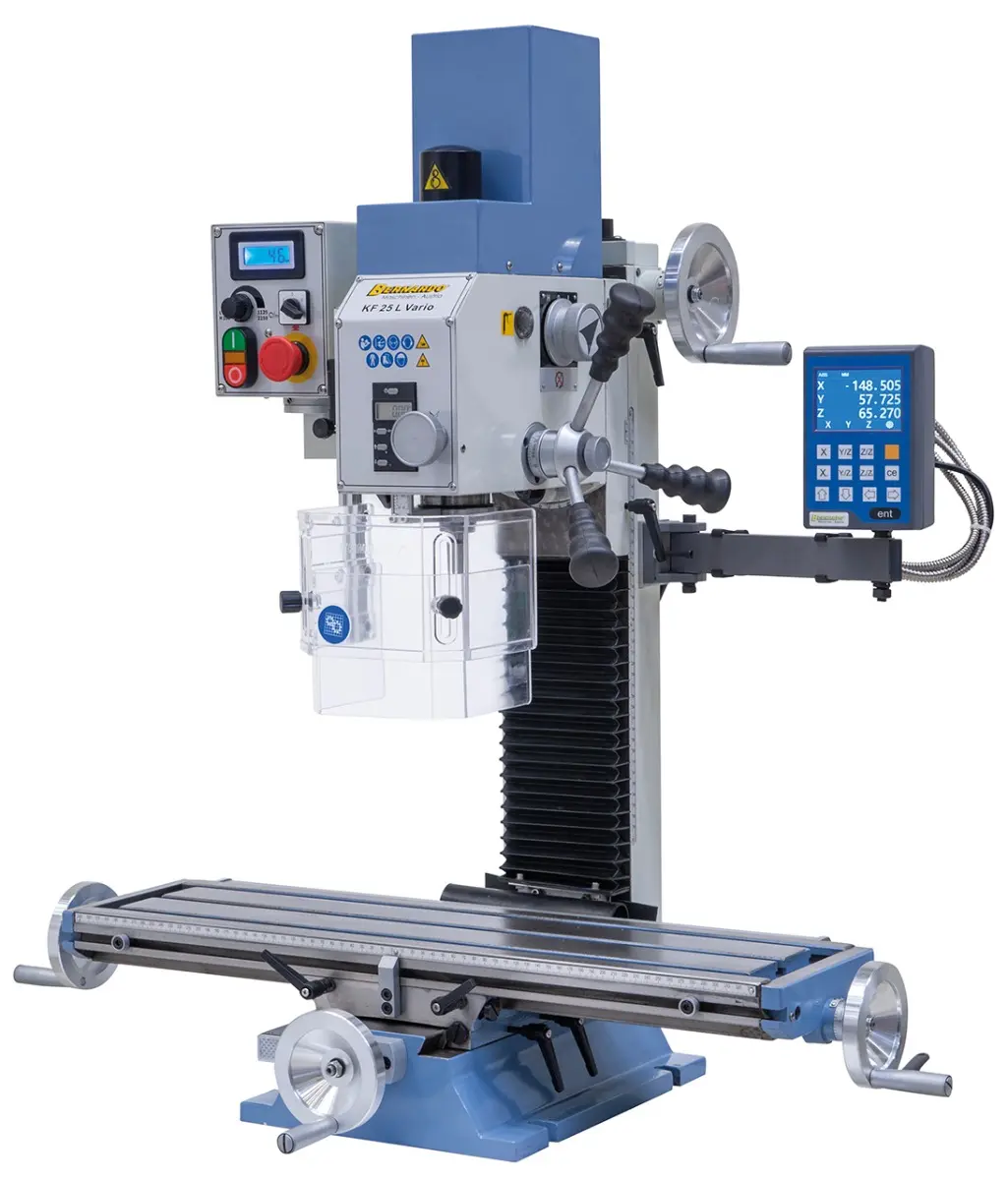

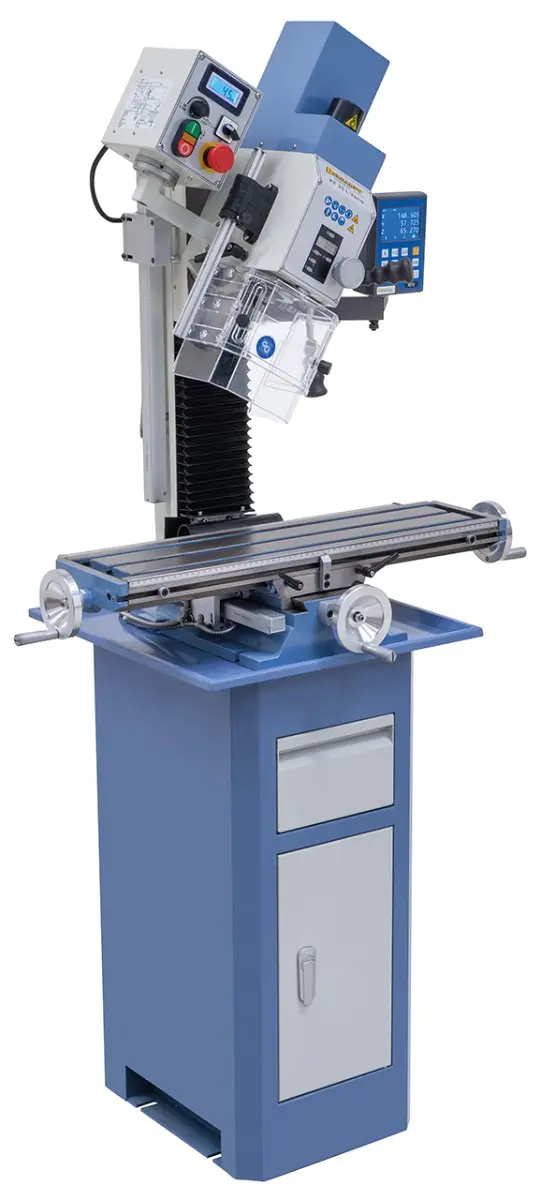

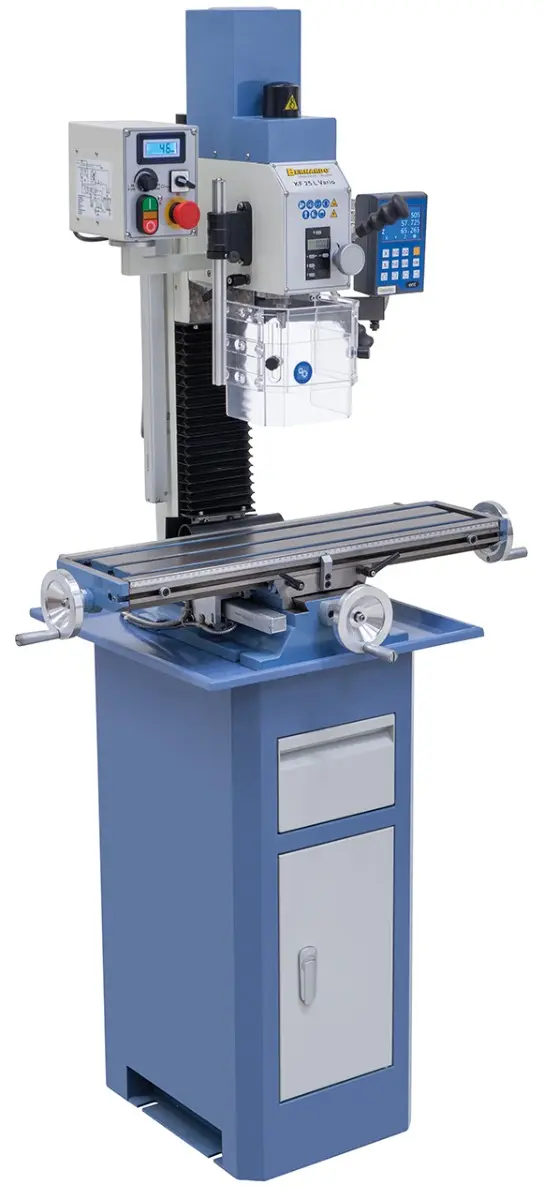

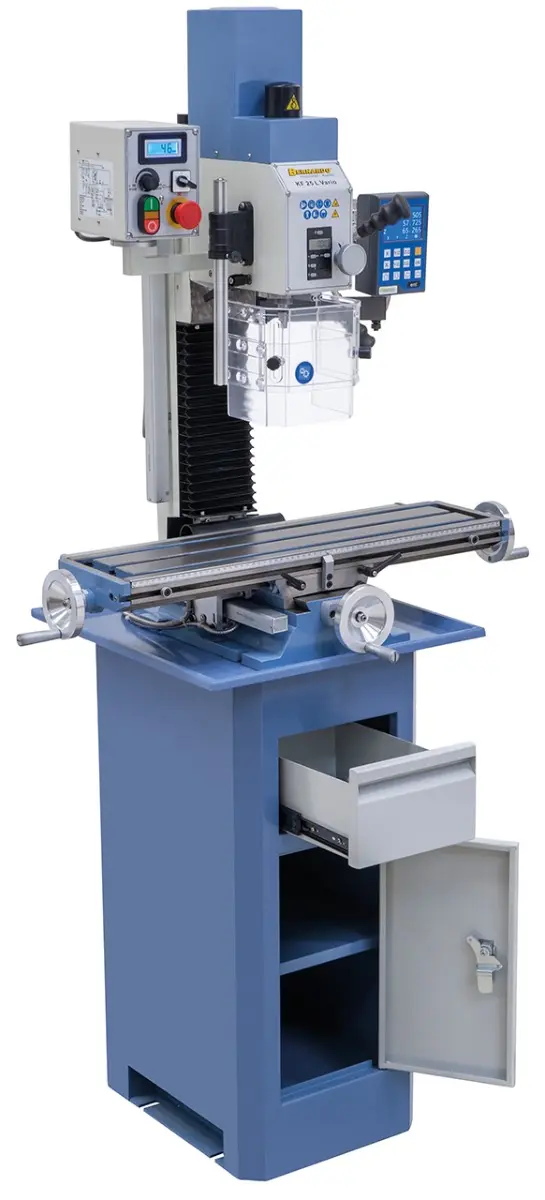

Vrtačko-frézka Bernardo KF 25 L Vario včetně digitálního odměřování 3 os (BER021029C)

• Výkon motoru S₁ 100% [W]: 600
• Příkon motoru S₃ 40% [W]: 900
• Napájecí napětí [V]: 230
• Otáčky vřetena, plynulé [U.min^-1]: 50 ÷ 1 125 / 100 ÷ 2 250
• Max. průměr vrtáku [mm]: 20
• Max. průměr nožové hlavy [mm]: 63
• Max. průměr stopkové frézy [mm]: 20
• Vyložení [mm]: 170
• Zdvih pinoly [mm]: 52
• Vzdálenost vřetena a stolu [mm]: 45 ÷ 325
• Kužel vřetena: MK 2
• Velikost stolu [mm]: 700 x 180
• Posuv (x / y) [mm]: 490/125
• Úhel naklopení frézovací hlavy [°]: ±90
• Výškové nastavení frézovací hlavy [mm]: 275
• Velikost T-drážky [mm]: 12
• Rozměry bez základního rámu (š x h x v) [mm]: 950 x 560 x 930
• Hmotnost [kg]: 120

Vrtačko-frézky Bernardo série KF 25 jsou, mimo digitálního odměřování 3 os, dodávány s digitálním zobrazením otáček vřetene a zdvihu pinoly.
Tento model je navíc vybaven dlouhým křížovým stolem a pojezdem v ose x o délce 490 mm.
Využití tyto frézky nacházejí významné využití při přesných modelářských pracech i v oblasti výuky.

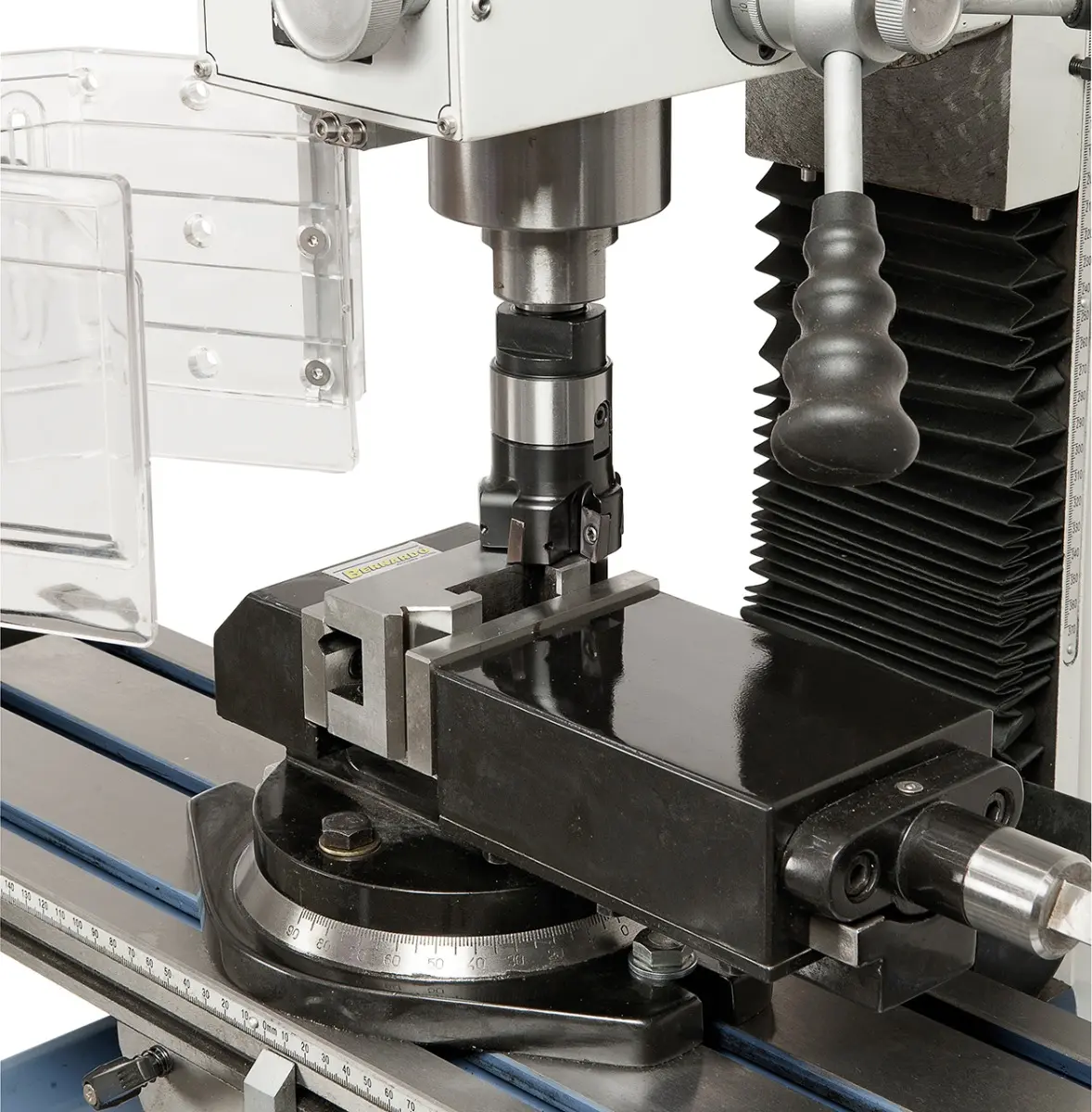

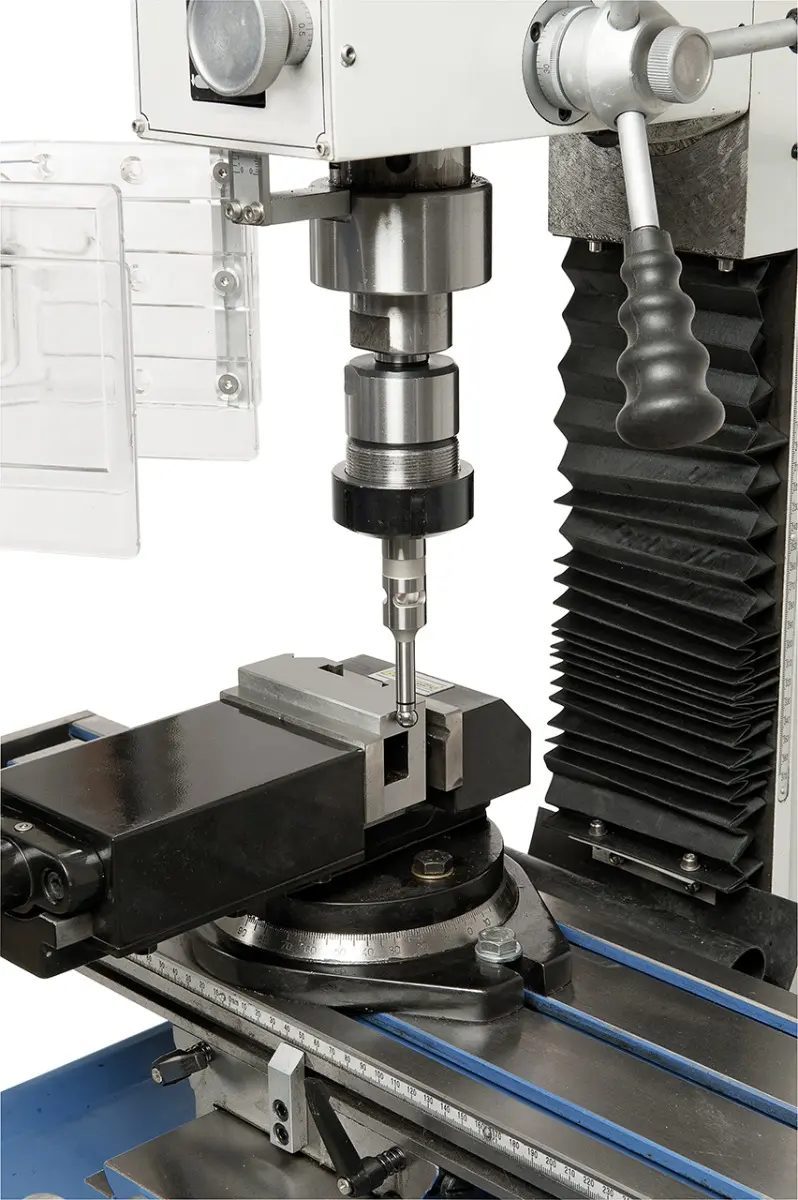

• Mnohostranné využití např. při závitování, frézování drážek, atd.
• Dodáváno ve standardu se směrem otáčení vřetena frézky vpravo i vlevo, což je výhodné především pro závitování

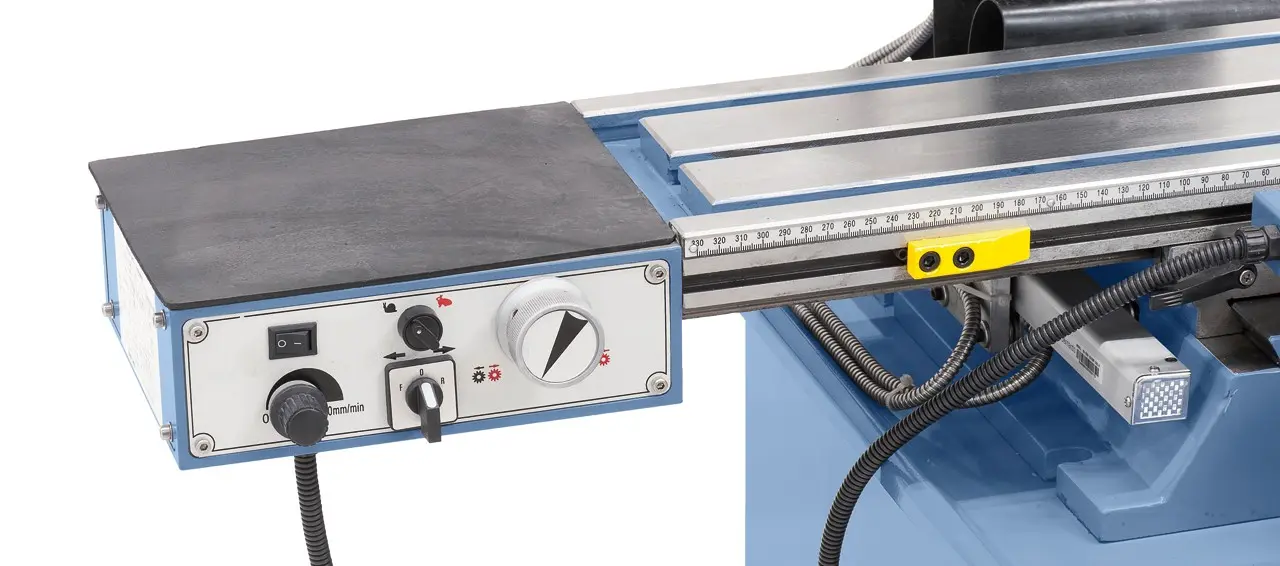

• Jednoduše, ergonomicky a přehledně umístěné ovládací prvky

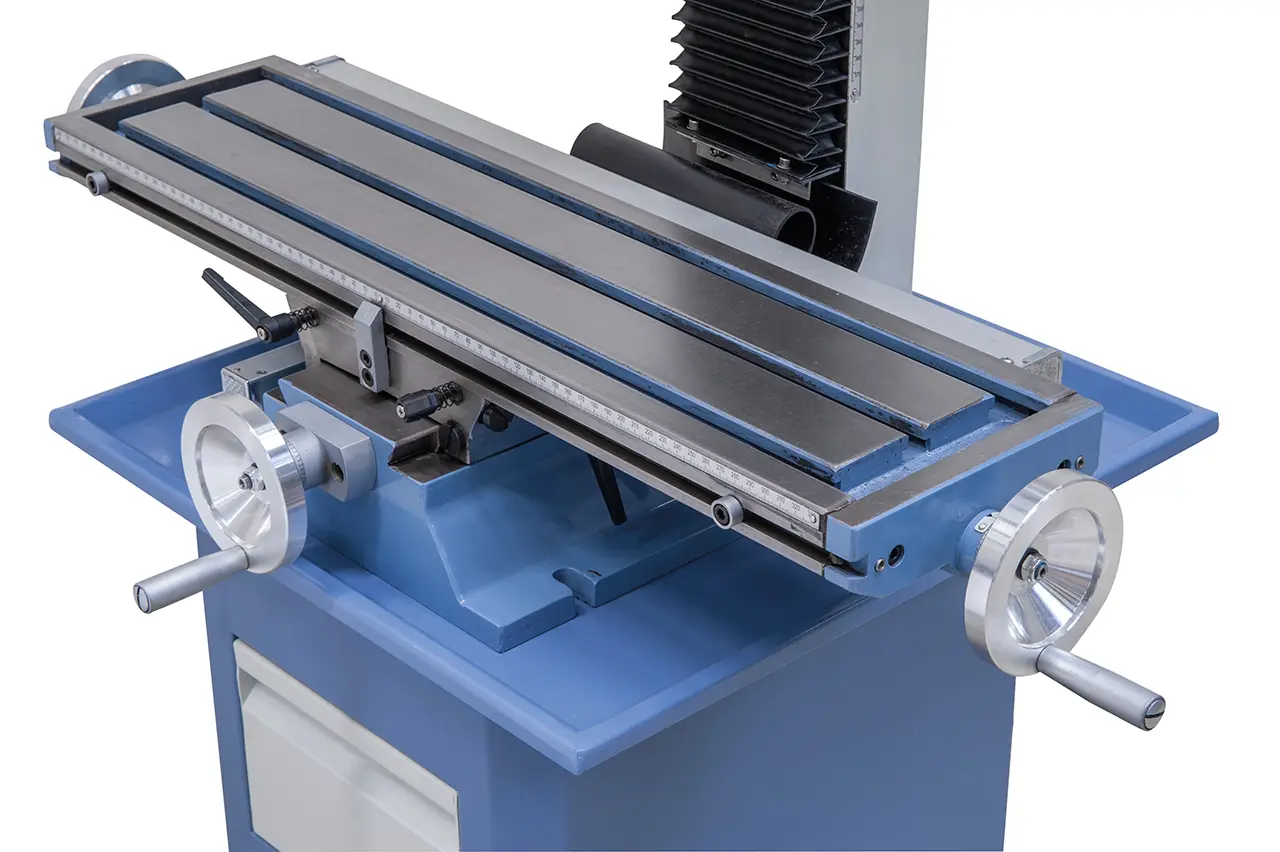

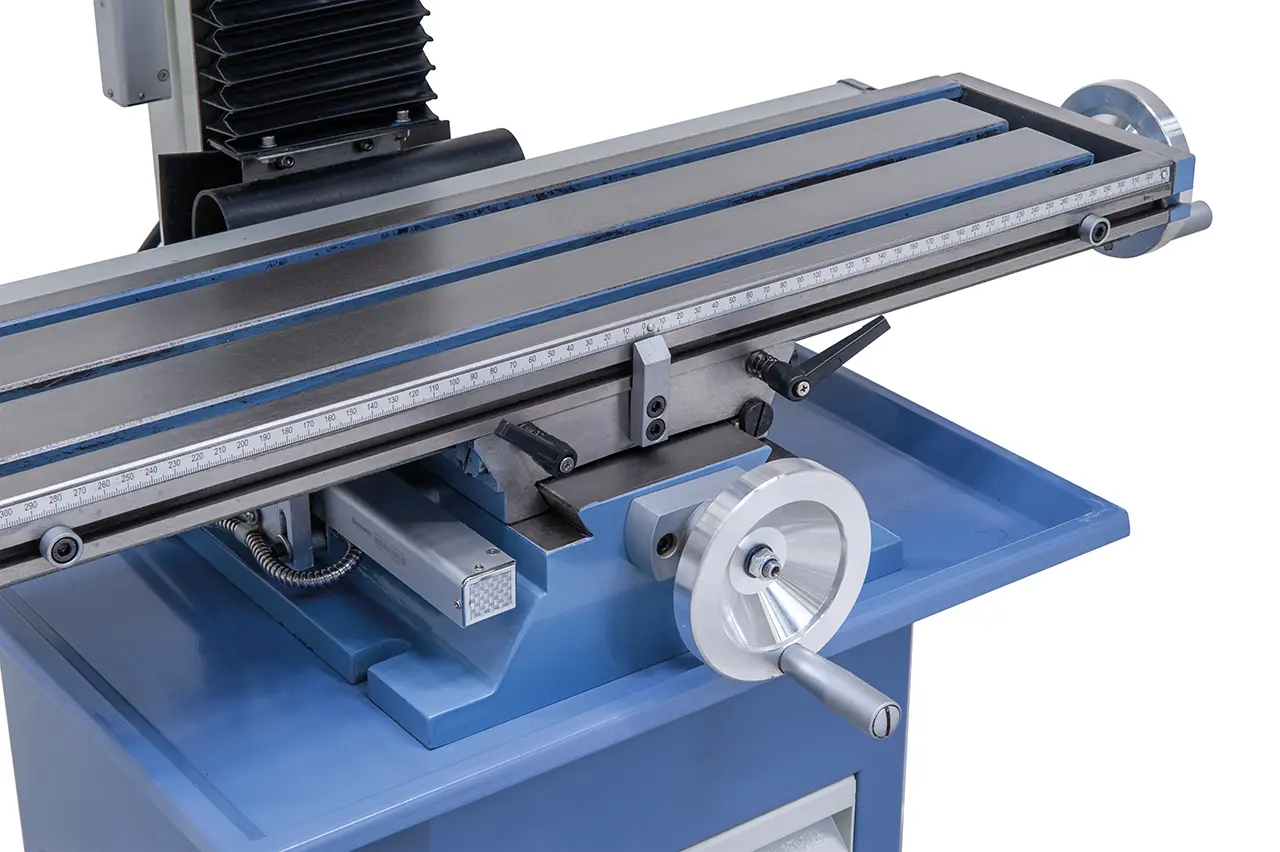

• Dlouhý a masivní křížový stůl s integrovanou podélnou délkovou stupnicí
• Plynulá regulace otáček pro optimální nastavení řezných podmínek
• Dva rozsahy otáček převodovky pro maximální využití výkonu
• Vysoká přesnost pinoly použitím kuželikových ložisek (≤0,015 mm)

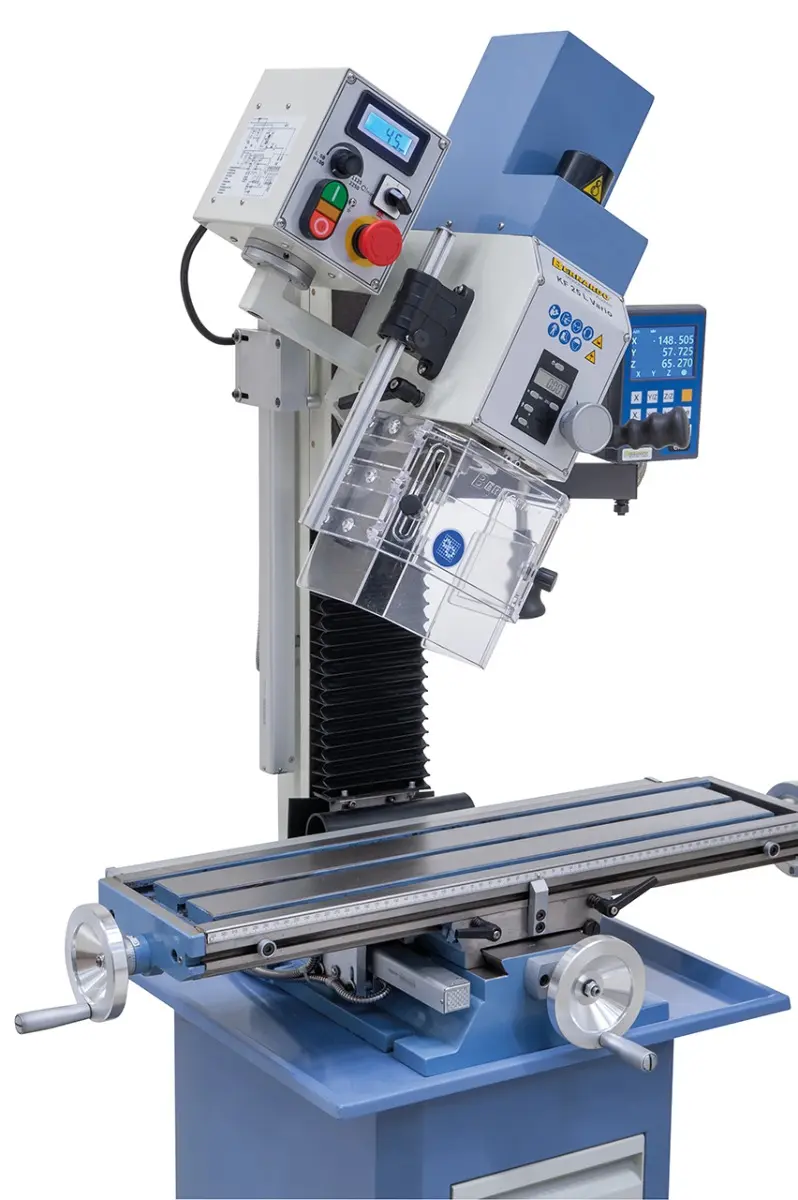

• Oboustranně naklápěcí frézovací hlava, umožňující úkosové frézování, vrtání pod úhlem apod.

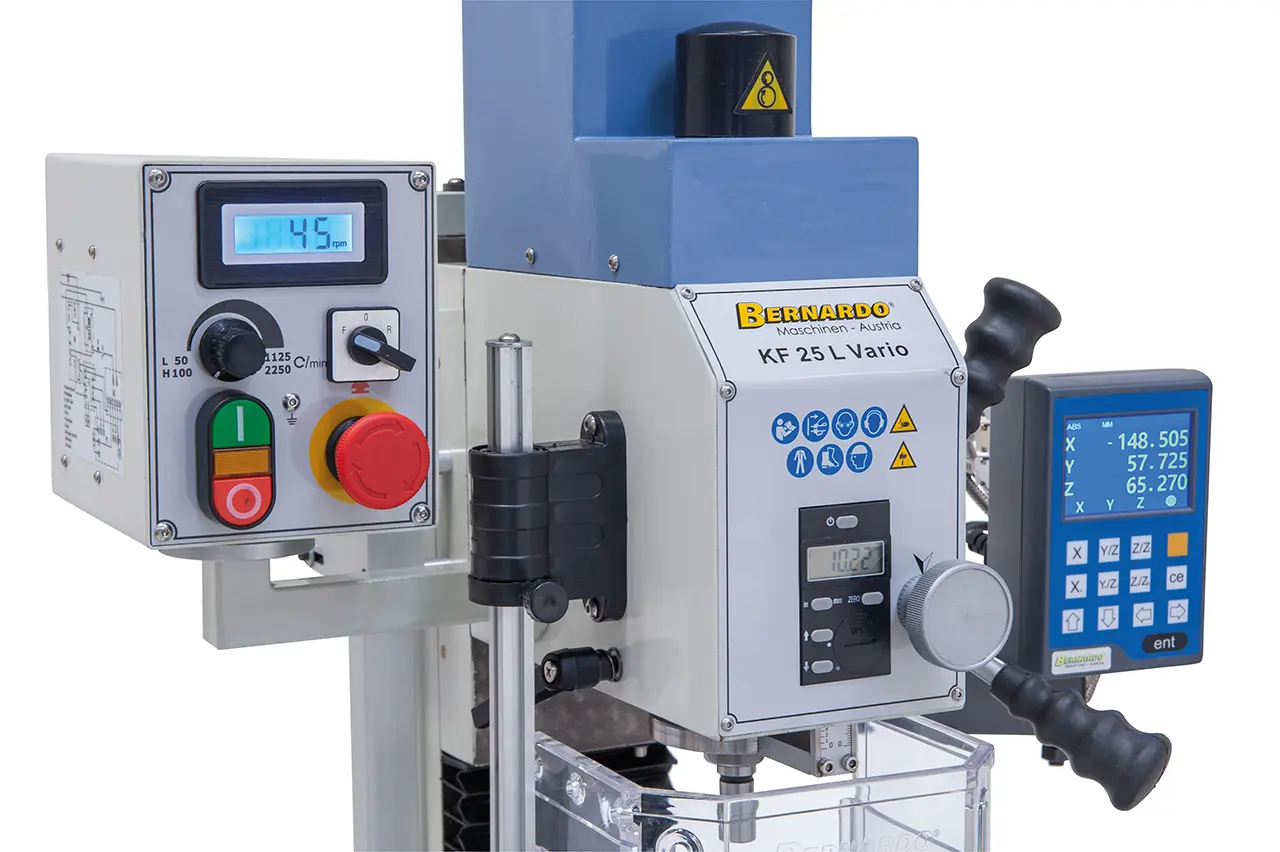

• Digitální zobrazení otáček vřetene a hloubky vrtání (zdvihu pinoly)
• Rybinové vedení je ve všech osách X, Y a Z s klínovými lištami pro vymezení vůle

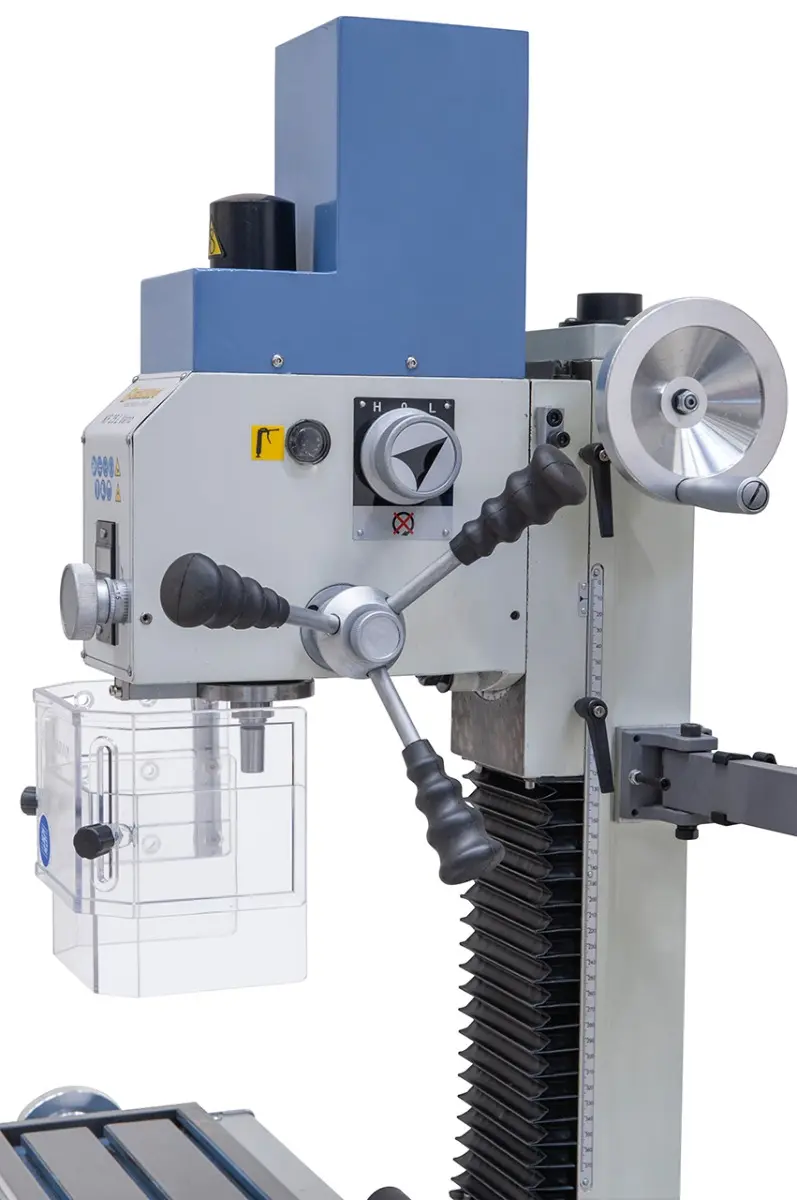

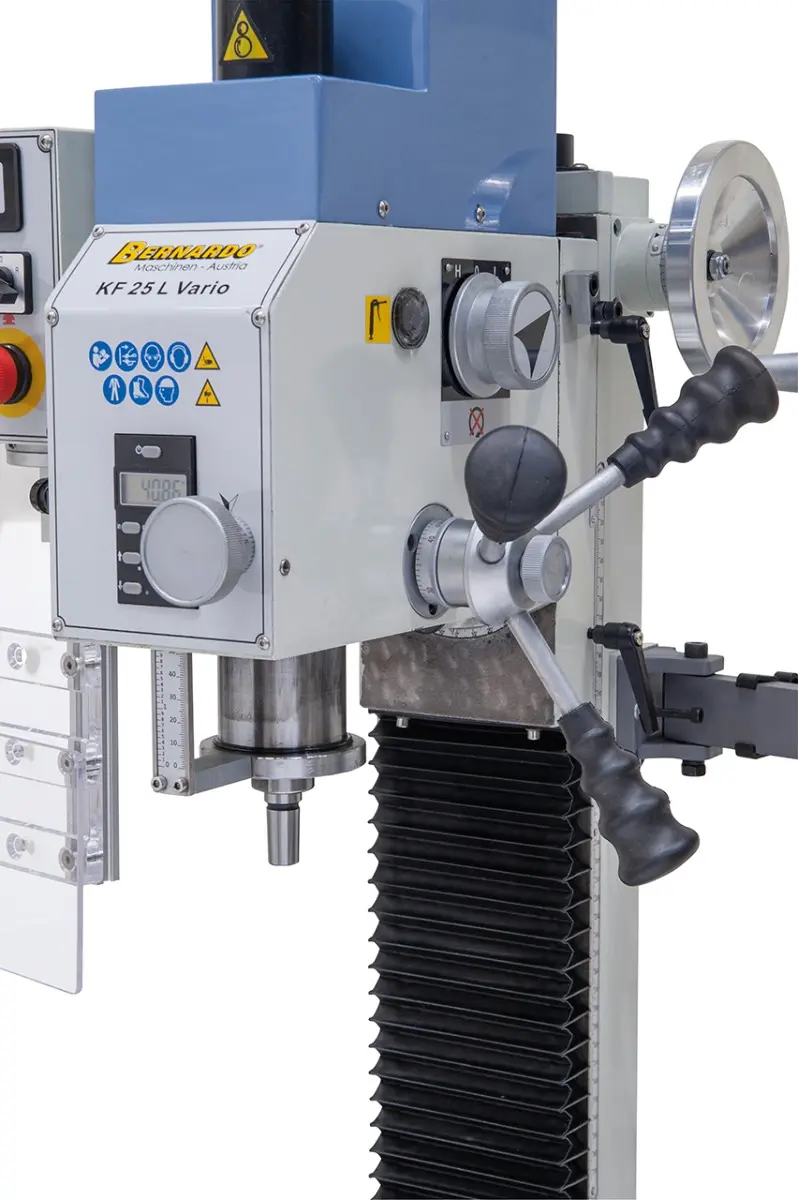

• Nastavení pinoly probíhá pomocí ruční páky, jemné nastavení ručním kolem
• Včetně EMC filtru, který chrání elektrické přístroje před elektromagnetickým rušením

Součásti dodávky vrtačko-frézky Bernardo

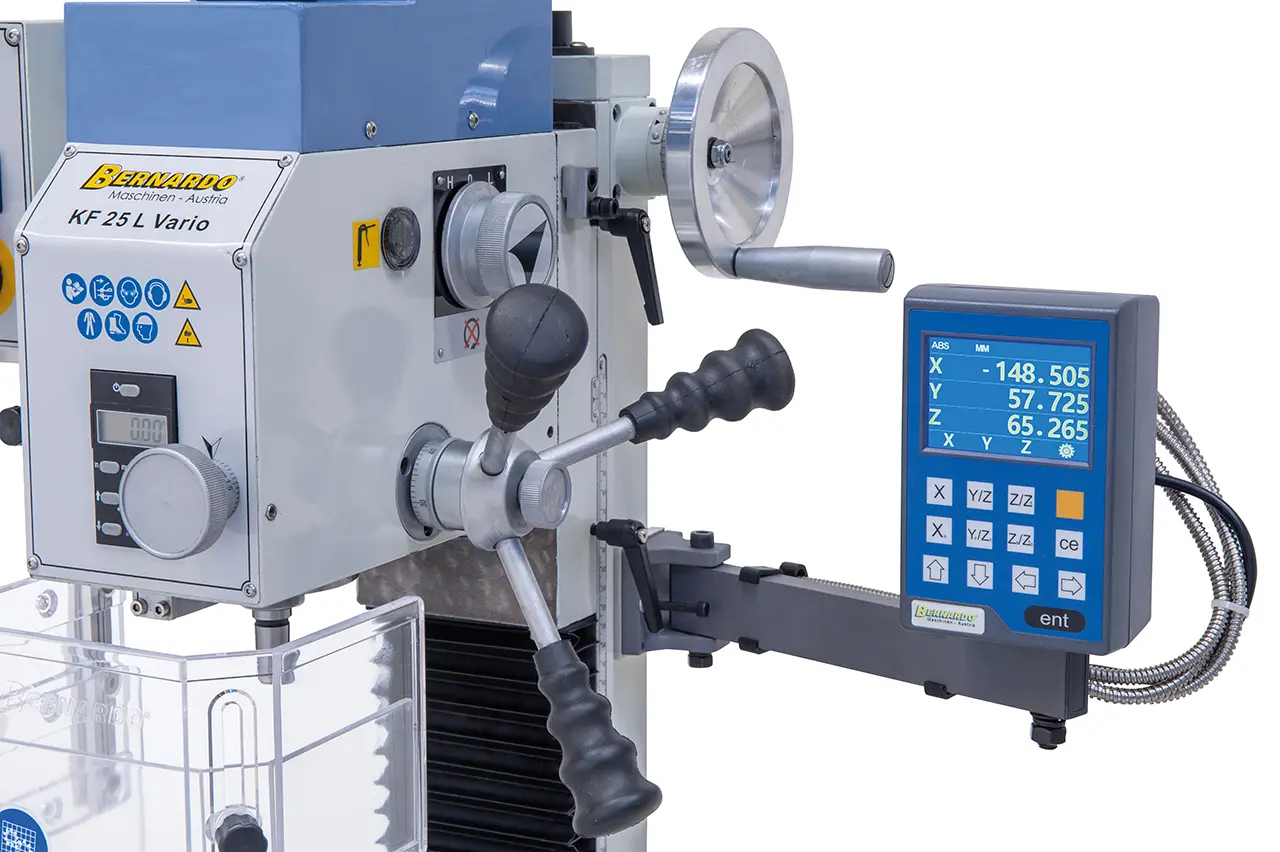

• Digitální odměřování 3 os DT 40
• Upínací vrtačkový trn MK 2/B 16
• Utahovací tyč vřetene se závitem M 12
• Délka stolu 700 mm
• Digitální zobrazení hloubky vrtání
• Digitální zobrazení otáček
• EMC-filtr dle CE normy
• Výškově stavitelný ochranný kryt
• Servisní nářadí
