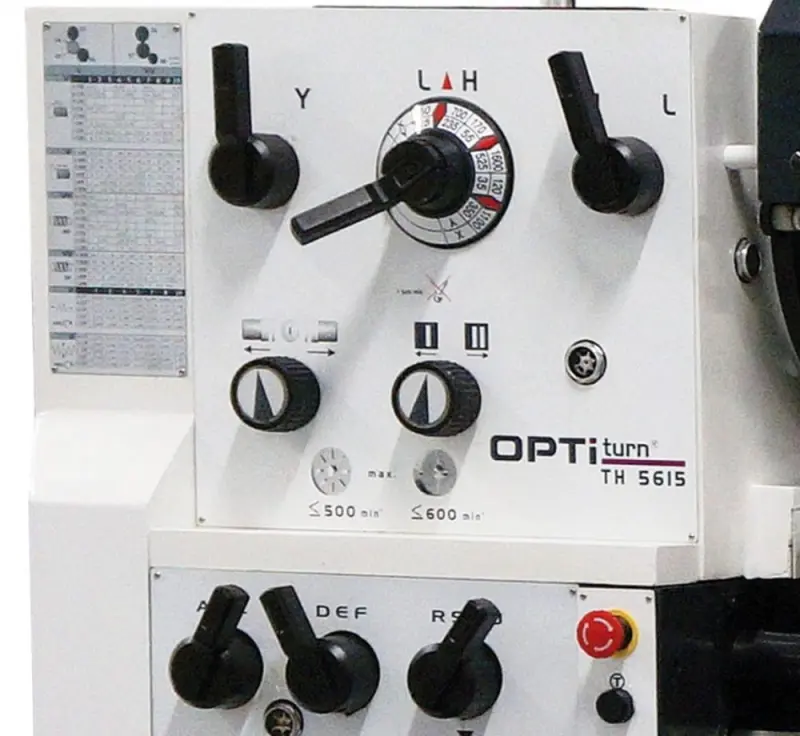

Soustruh OPTIturn TH 5615 D

• Výkon motoru [W]: 7 500
• Napájecí napětí [V] / [Hz]: 400 / 50
• Točný průměr nad ložem [mm]: 560
• Točný průměr nad supportem [mm]: 355
• Točný průměr bez můstku [mm]: 790
• Výška hrotů [mm]: 280
• Délka můstku [mm]: 270
• Točná délka [mm]: 1 500
• Průchod vřetene - průměr [mm]: 80
• Provedení vřetene: Camlock DIN ISO 702-2 č.8
• Kužel vřetene: MK 7
• Otáčky vřetene [U.min^-1]: (12) 25 ÷ 1 600
• Otáčky vřetene [U.min^-1]: 10 ÷ 2 500 (u provedení Vario - při zakoupení Vario jednotky)
• Metrický závit [mm]: (47) 0,2 ÷ 14,0
• Palcový závit [TPI]: (60) 2 ÷ 112
• Modulový závit [MP]: (34) 0,1 ÷ 7
• Trapézový závit [DP]: (50) 4 ÷ 112
• Max posuv nožového suportu [mm]: 130
• Max. posuv příčného suportu [mm]: 316
• Kužel pinoly: MK 5
• Posuv pinoly [mm]: 180
• Posuv podélný [mm.1^-1]: (35) 0,059 ÷ 1,646
• Posuv příčný [mm.1^-1]: (35) 0,020 ÷ 0,573
• Hlavní rozměry stroje [mm]: 2 840 x 1 460 x 1 150
• Hmotnost [kg]: 2 300

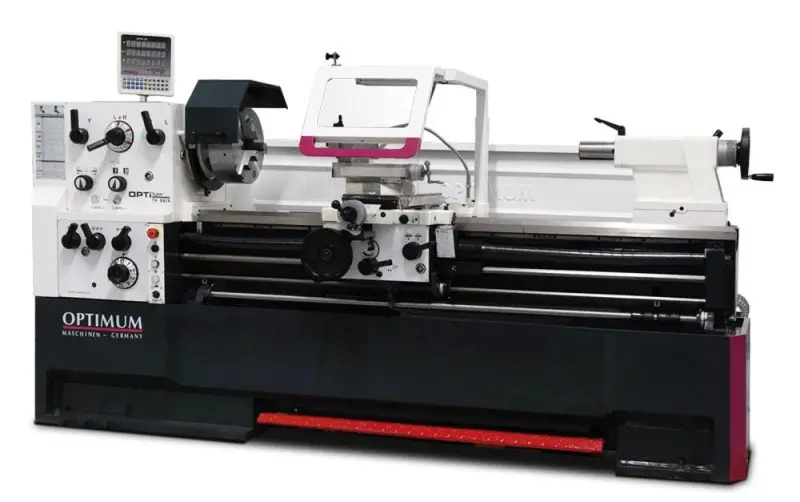

Soustruh OPTIturn TH 5615 s digitálním odměřováním

Univerzální dílenské stroje s digitálním odměřováním polohy.
Soustruhy jsou vybaveny masivními posuvy a šrouby a vyznačují se vysokou univerzálností, přesností a efektivitou výroby.

Možnost provedení »VARIO« pro plynulou regulací otáček pomocí Vario jednotky Lenze 7,5 kW vč. montáže (možno přikoupit ve volitelném příslušenství).

• Upínání vřetene Camlock DIN ISO 702-2 č. 8
• Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích, běžící v olejové lázni
• Zaručená házivost čela vřetene <0,015 mm
• Uzavřená posuvová skříň s rychlým řazením, ozubená kola a hřídele jsou kalená a broušená, s přesnými ložisky v olejové lázni
• Podstavec a lože stroje z litiny, odlité z jednoho kusu
• Vyjímatelný můstek lože
• Kalené a broušené vodící plochy lože
• Centrální mazání vodicích ploch
• Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

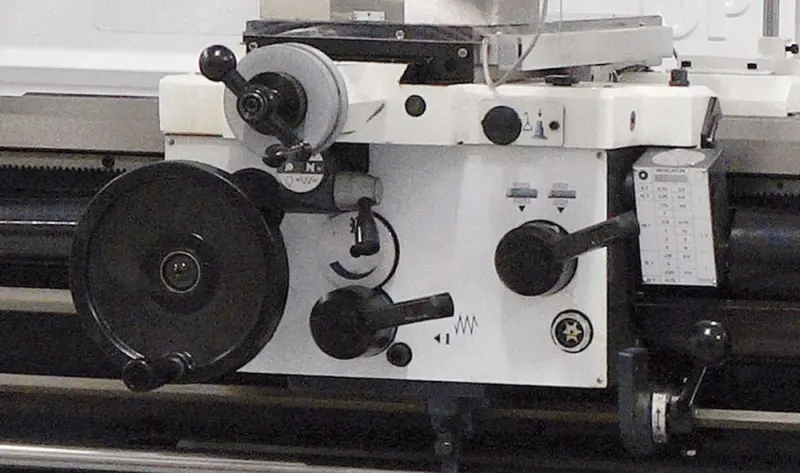

• Chod vpravo-vlevo přepínatelný pákou přímo na suportu stroje

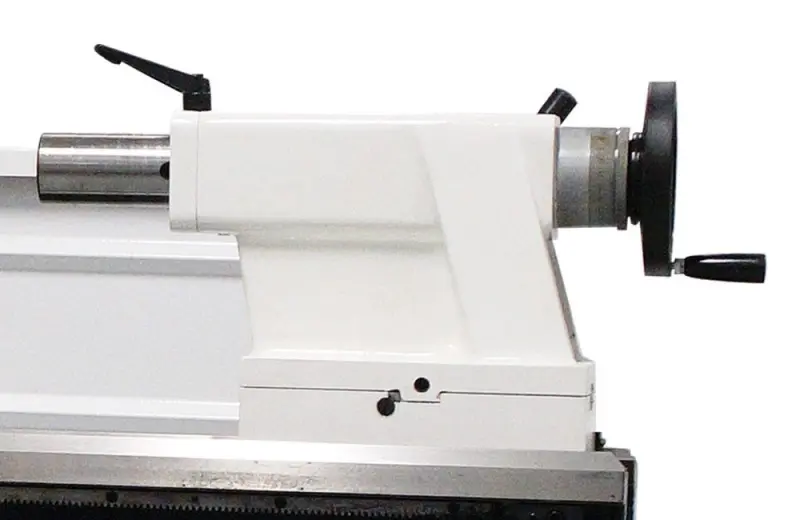

• Koník přestavitelný pro soustružení kuželů o ±13 mm
• Podpěťový spínač, nouzový vypínač a jištění motoru
• Mechanická nožní brzda vřetene
• Provedení podle DIN 8606 (nástrojařská přesnost)
• Digitální odměřování všech tří os pomocí skleněných pravítek
• Sklíčidlo „Made in Czech Republic - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy

Součástí dodávky soustruhu:

• 3-čelisťové sklíčidlo Ø 315 mm
• Pevná luneta pro Ø 19 – 165 mm
• Pohyblivá luneta Ø 16 – 95 mm
• Chladící zařízení
• Stěna ostřiku
• Brzda vřetene
• Držák pro čtyhranné nože D 32×150 mm
• Rychloupínací nožový držák SWH 7-C
• Redukční pouzdro MK7/MK5
• Pevný hrot MK5 – 2 ks
• Halogenová svítilna 50 W/24 V
• Kufřík s nářadím
• Olejová náplň
• Digitální odměřování polohy DPA 21
