Soustruh Bernardo Profi 700 Pro. Odměřování 2os (400V) (BER031183B)

Soustruh s vodicím a tažným šroubem Bernardo Profi 700 PRO (400 V)

Soustruhy Bernardo série PRO jsou díky vysokému rozsahu otáček až do 3000 ot/min a rozsáhlému příslušenství (např.: Stejnosměrný 3-fázový motor s frekvenčním měničem, hlavní ložiska vřetena ve třídě přesnosti P5, mikrometrický podélný doraz ve standarní dodávce, kluzná spojka, …) ideálními modely pro náročné uživatele.
Model Profi 700 PRO je pro snížení výrobních časů vybaven 2-osým odměřováním polohy.

• Přesné tří-čelisťové sklíčidlo s ocelovým vedením pro otáčky až do 3000 ot/min ve standarní dodávce
• Standardní delta-frekvenční měnič spolu s vysokým točivým momentem motoru při nízkých otáčkách a konstantními otáčkami při zatížení jsou zárukou velkého pracovního výkonu soustruhu
• Hlavní vřeteno s nastavitelnými kuželíkovými ložisky ve třídě přesnosti P5
• Teplotní monitoring, včetně výstražného světla, chrání motor proti přetížení
• Zvýšený rozsah použití prostřednictvím frézovacího nástavce Bernardo FA 16(volitelně)
• Přesný chod kaleného vřetena ≤0,009 mm
• Masivní lože soustruhu s indukčně kaleným a broušeným vedením
• Posuvný horní suport ve směru osy x
• Standardní vybavení plynulou regulací otáček s odečítáním na digitálním displeji
• Rychloupínací nožový držák


Součásti dodávky soustruhu Bernardo

• 2osé digitální odměřování polohy
• Ocelové 3čelisťové sklíčidlo PO3-160 mm
• Příruba pro sklíčidlo pr. 160 mm
• Kluzná třecí spojka
• Mikrometrický podélný doraz
• Pevné hroty
• Výměnná kola (pro soustružení závitů)

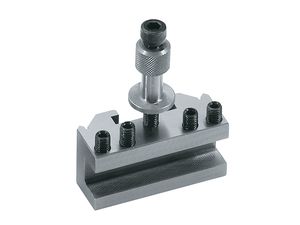

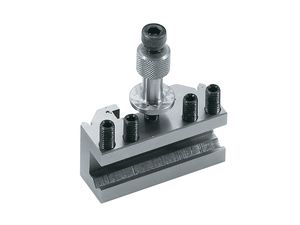

• Rychloupínací nožový držák Bernardo, velikost 20-2 s 2 nástavci
• Ochraný štít u nožového držáku
• Frekvenční měnič
• Digitální zobrazení otáček
• Indikátor závitů
• Ochranný kryt proti ostřiku
• Zadní stěna
• Kryt posuvového šroubu
• Obslužné a servisní nářadí

Technické parametry soustruhu Bernardo

• Motor - výkon S₁ 100% [W]: 1 500
• Motor - výkon S₆ 40% [W]: 2 200
• Napájecí napětí [V]: 400
• Vzdálenost mezi hroty [mm]: 700
• Výška hrotů [mm]: 150
• Šířka lože [mm]: 180
• Max. točný průměr [mm]: 300
• Průchod vřetene [mm]: 38
• Kužel vřetene: MK 5
• Rozsah otáček, plynulá regulace [U.min^-1]:30 ÷ 450 / 150 ÷ 3 000
• Podélný posuv [mm.U^-1]: (14) 0,07 ÷ 0,65
• Příčný posuv [mm.U^-1]: (11) 0,03 ÷ 0,12
• Závit metrický [mm]: (18) 0,2 ÷ 3,5
• Závit palcový [TPI]: (21) 8 ÷ 56
• Posuv pinoly [mm]: 85
• Kužel pinoly : MK 3
• Rozměry (š x h x v) [mm]: 1 380 × 640 × 500
• Hmotnost [kg]: 235
