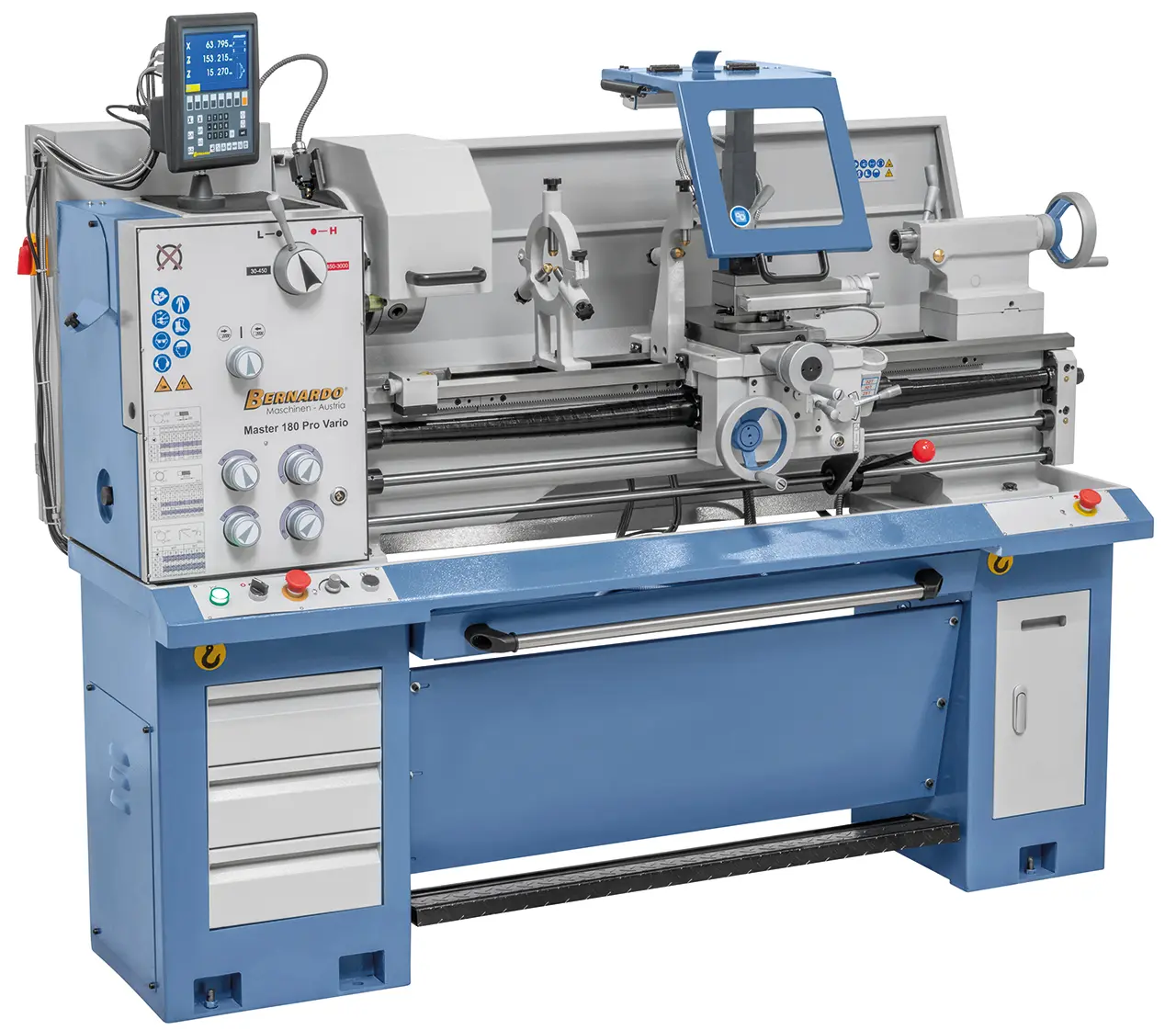

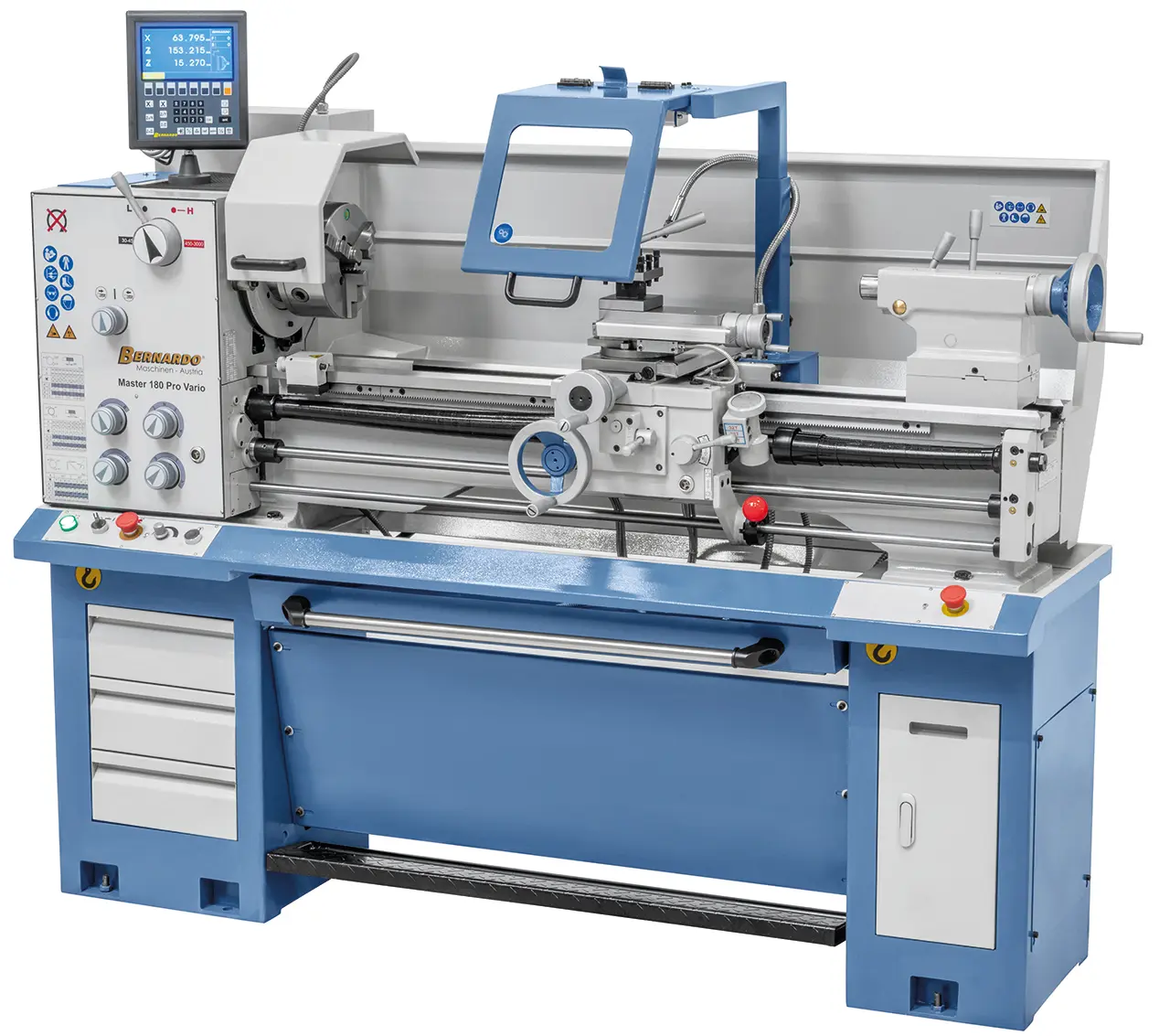

Univerzální soustruh Bernardo Master 180 Pro Vario s digitálním odměřováním (BER031265XL)

Bernardo Master 180 Pro Vario je soustruh na kov pro mechanické dílny s digitálním odměřováním 3os a frekvenčním měničem otáček

• Kompaktní univerzální soustruh s širokým spektrem použití, obzvláště způsobilý díky točnému průměru 360 mm a otvoru ve vřetenu 52 mm
• Díky své konstrukci (konstrukce, výkon, posuvy atd.) jej lze s úspěchem použít ve výcvikových dílnách, ale i v nástrojárnách a opravárnách
• Tento model je také standardně vybaven regulací otáček pro optimální nastavení řezné rychlosti
• Delta frekvenční měnič ve standardní výbavě pro vysoký točivý moment v dolním rozsahu otáček a téměř konstantní otáčky při zatížení

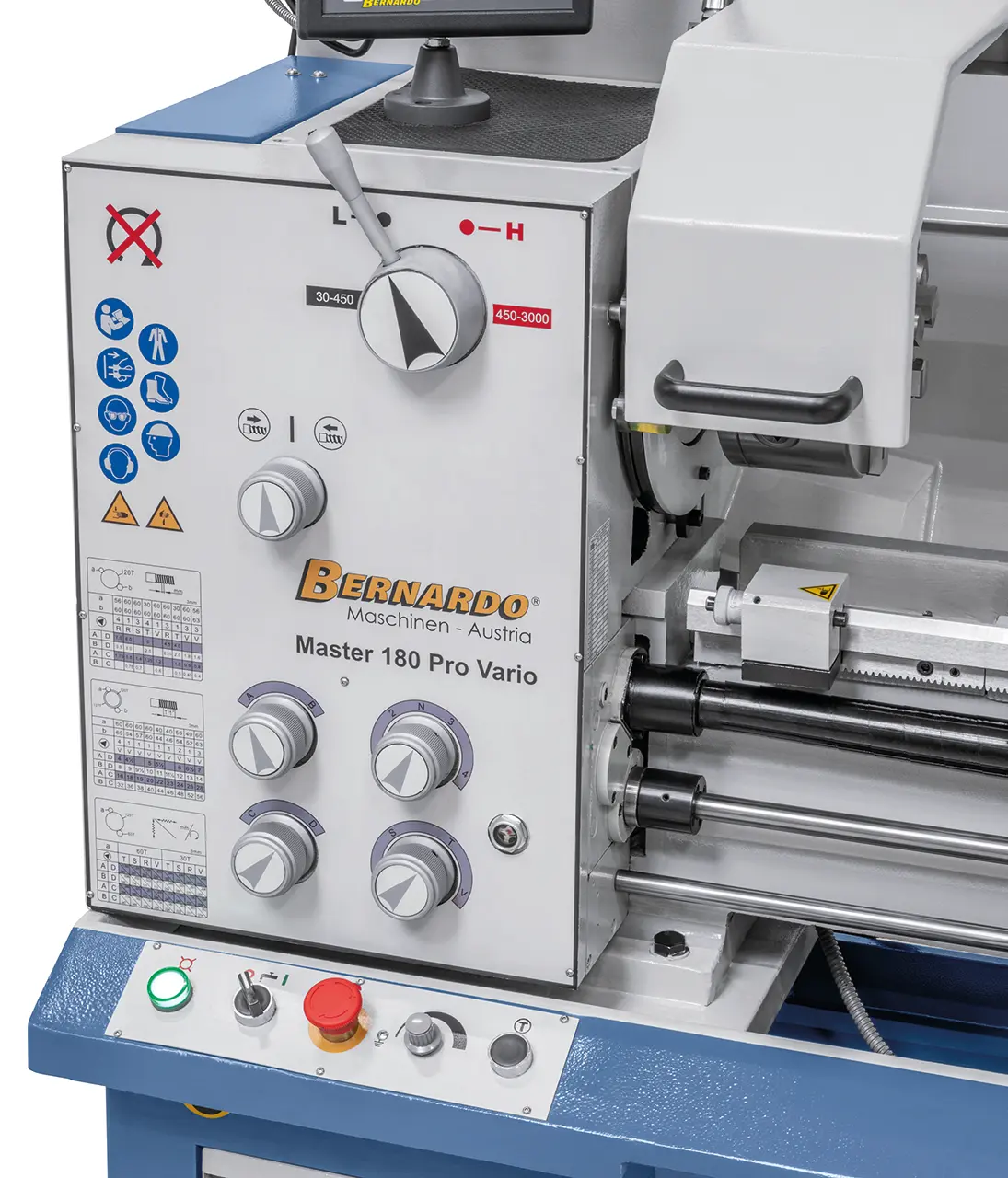

• Plynulá regulace otáček, nastavená rychlost se odečítá na digitálním displeji
• Standardně s průchodem vřetena 52 mm pro obrábění hřídelí s velkým průměrem
• Ideální, jednoduše ovladatelný stroj se stabilní konstrukcí pro obrábění oceli, neželezných materiálů a plastů
• Garantovaná přesnost chodu vřetena (≤ 0,009 mm)
• Prizmatické lože ze šedé litiny je indukčně kalené a přesně broušené
• Elektromechanická nožní brzda vřetene pro snížení časových ztrát
• Nastavení rychlosti a posuvu je jednoduché, plynulé a přesné
• Moderní hlavní vřetenové ložisko s kuličkovým ložiskem s kosoúhlým stykem v přesném provedení
• Ideální pro odborná učiliště, opravárenské závody a výukové dílny
• Prostorově úsporná možnost instalace díky dopředu vysouvatelné vaně na třísky

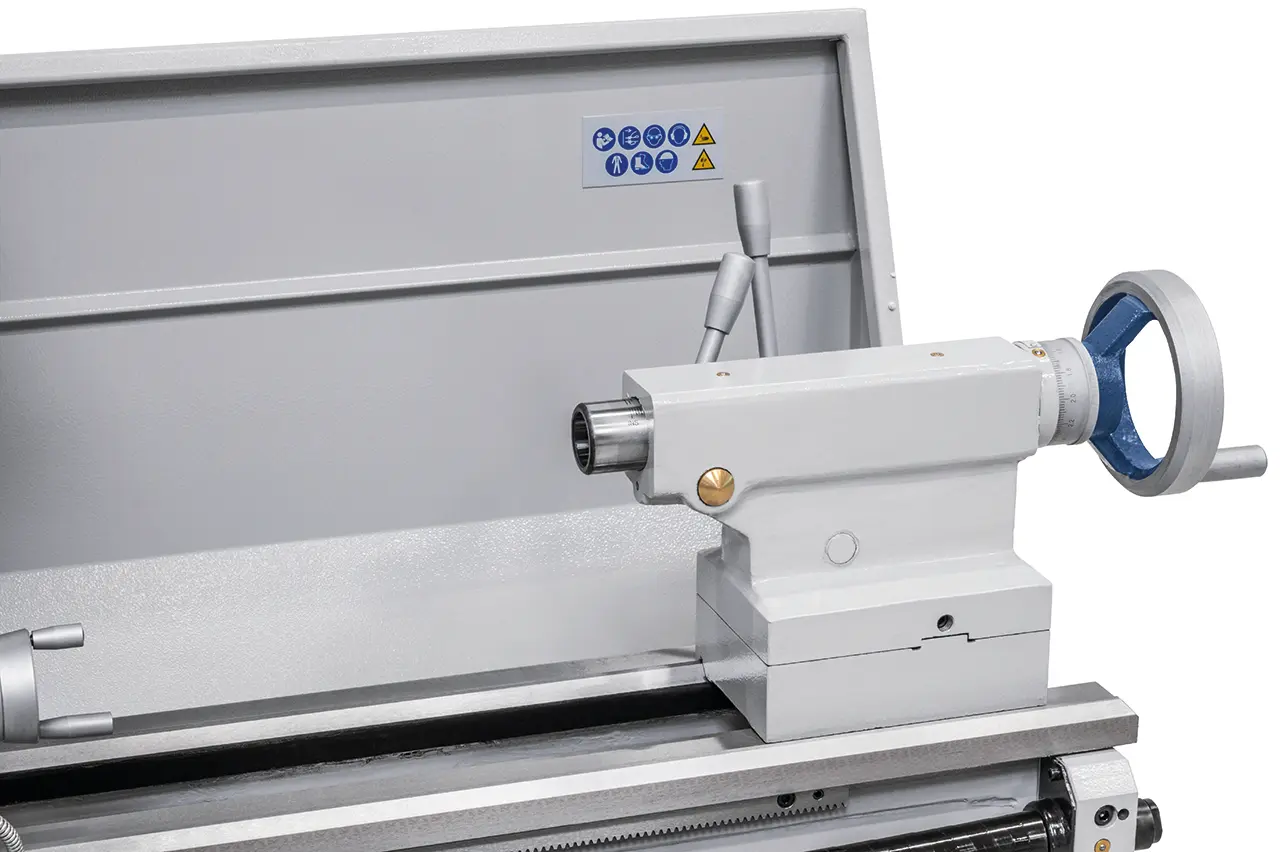

• Koník lze pro soustružení kužele stranově posunout o ± 5 mm
• Jednoduše ovladatelný stroj se stabilní konstrukcí a strojním podélným a příčným posuvem
• Vyjímatelný můstek lože pro obrábění dílců s velkým průměrem
• Jednoduché nastavení otáček a posuvů s lehkým a přesným přepínáním

Součásti dodávky soustruhu Bernardo

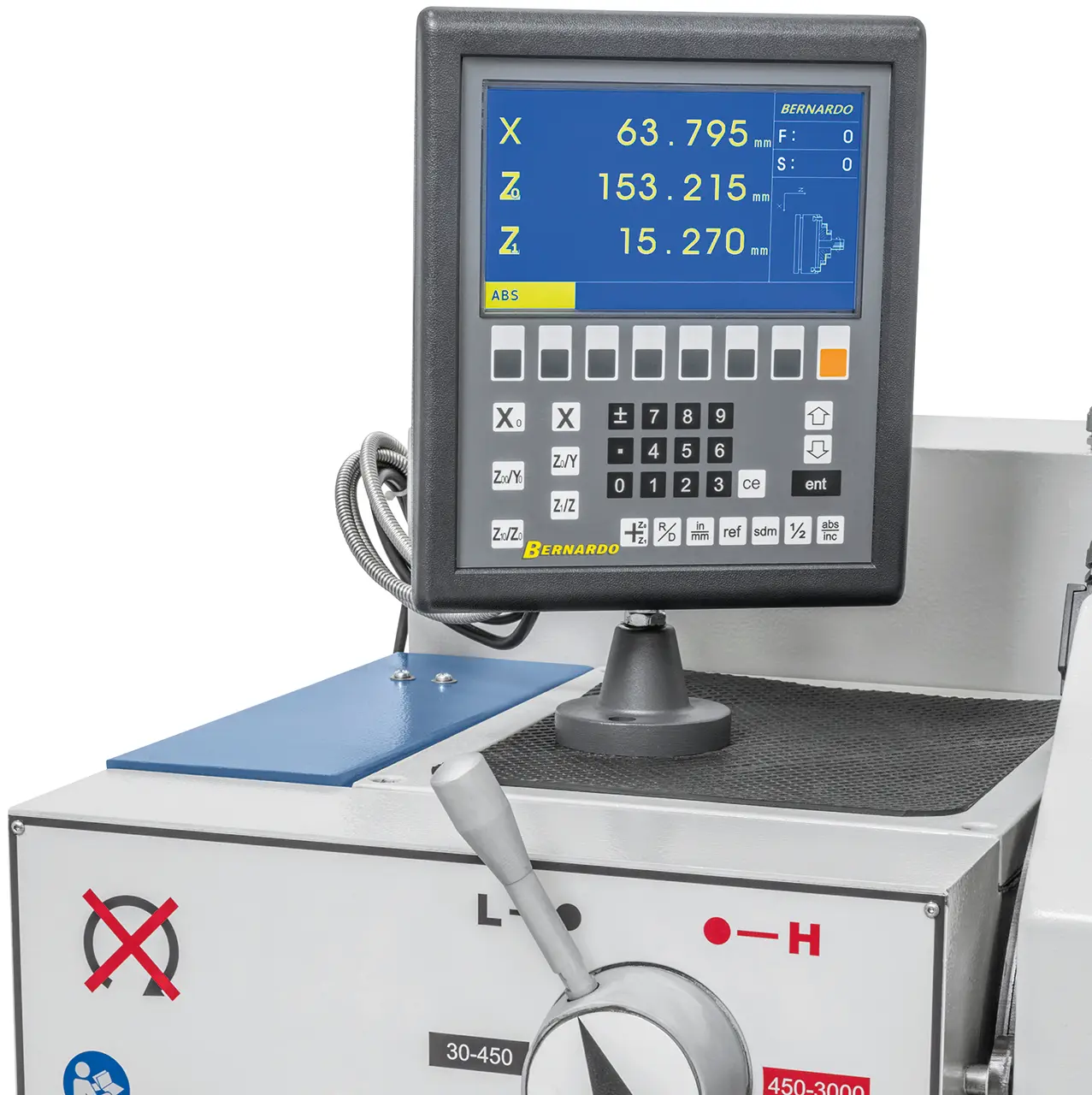

• Digitální odměřování ES-12 V s LCD displejem ve třech osách

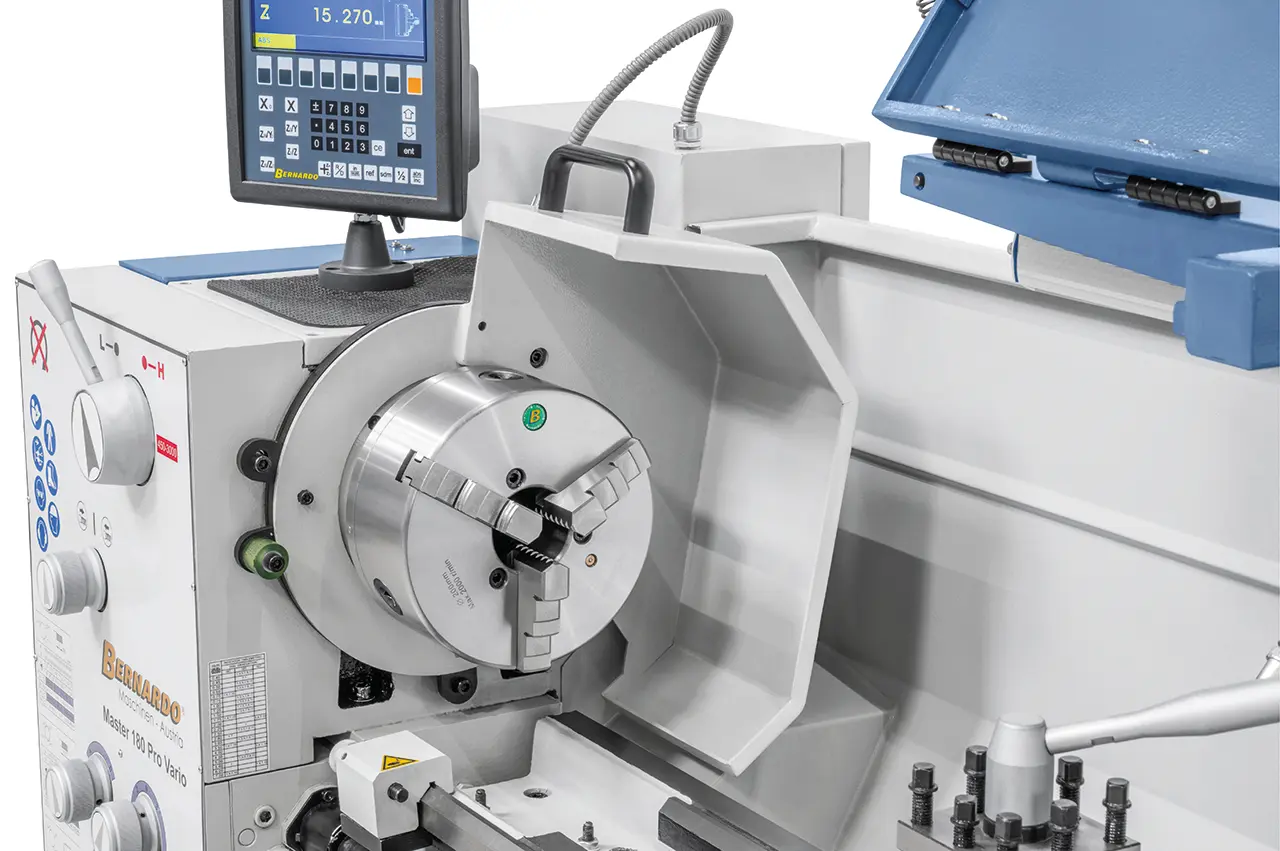

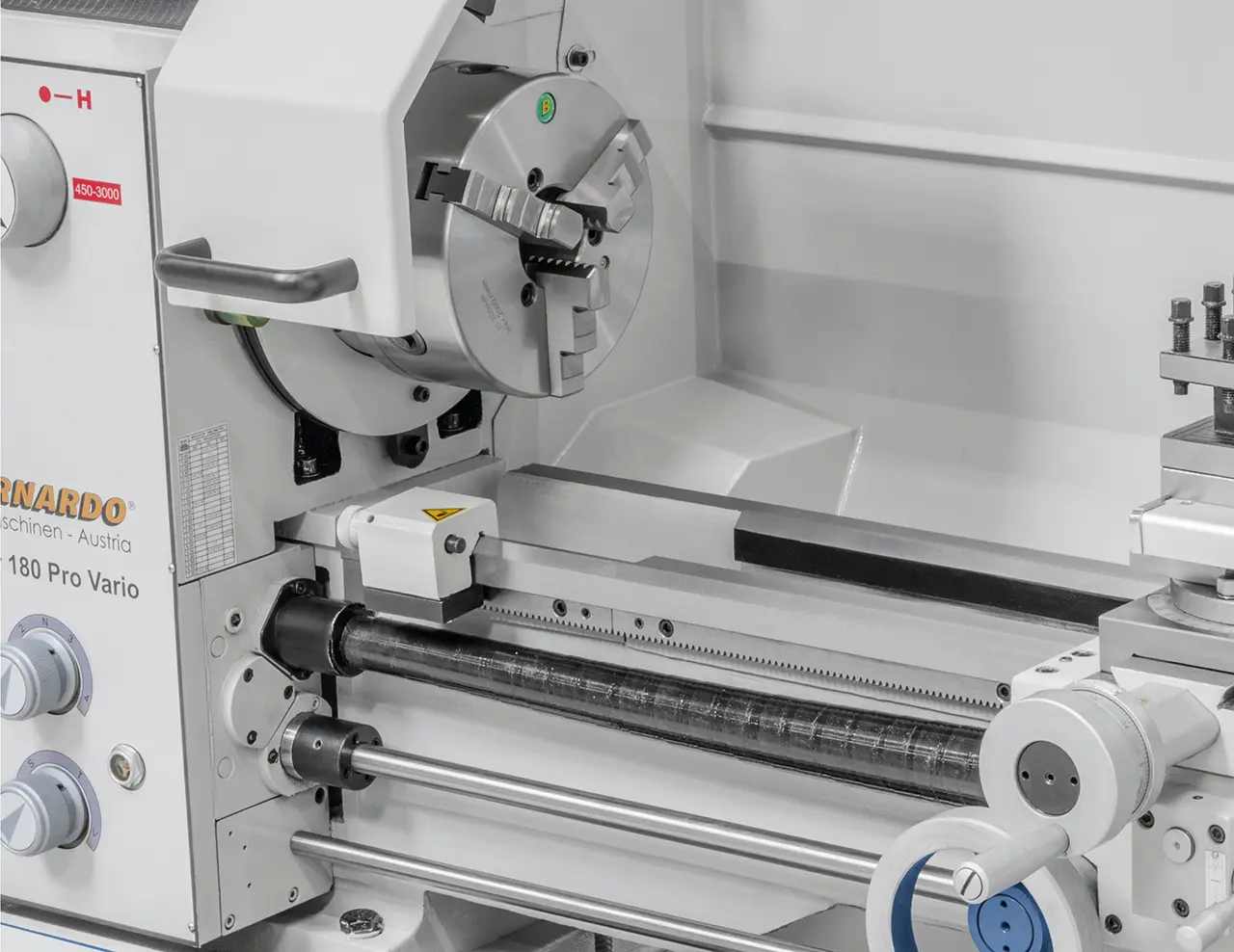

• 3čelisťové sklíčidlo PO3-200 mm / D5
• Lícní deska 200 mm/D5, dle DIN 55029

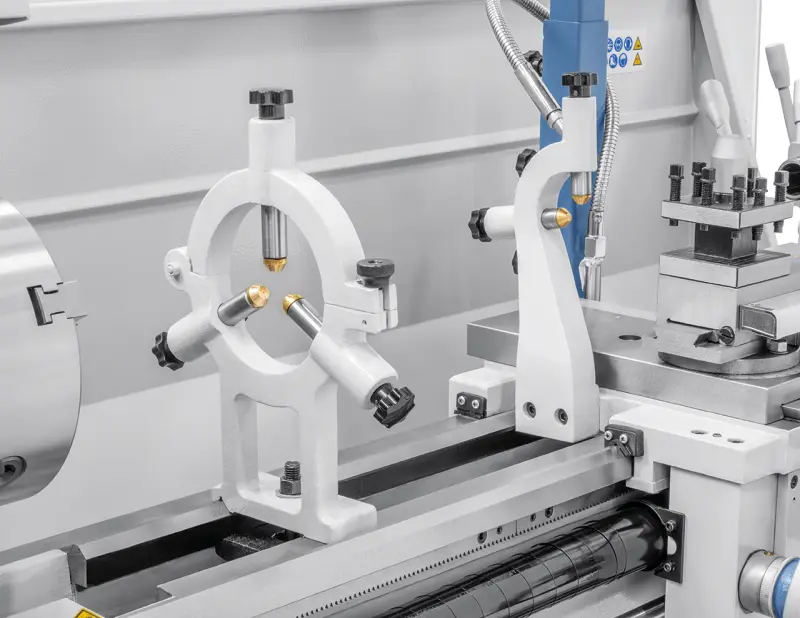

• Pevná luneta pr. 70 mm
• Posuvná luneta pr. 50 mm

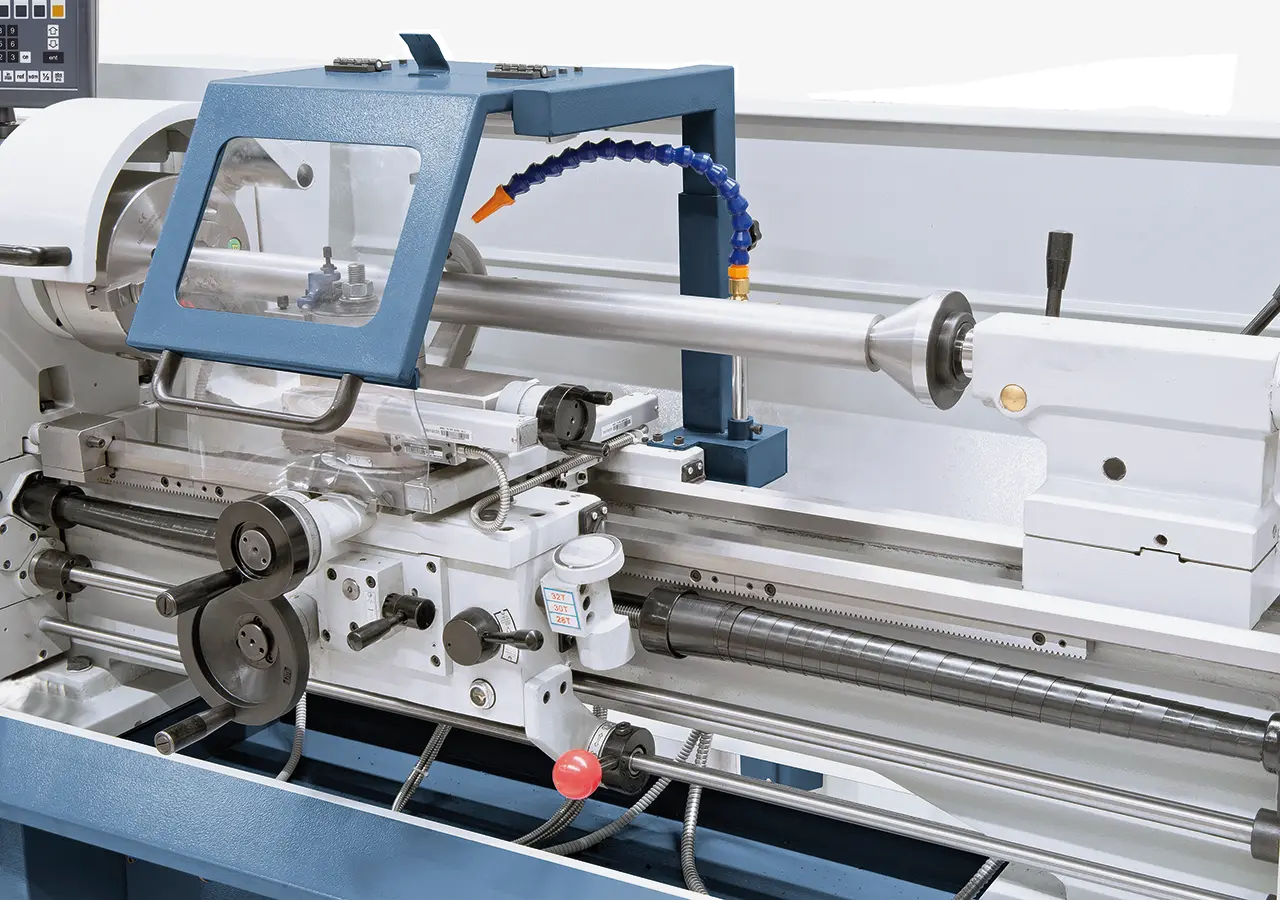

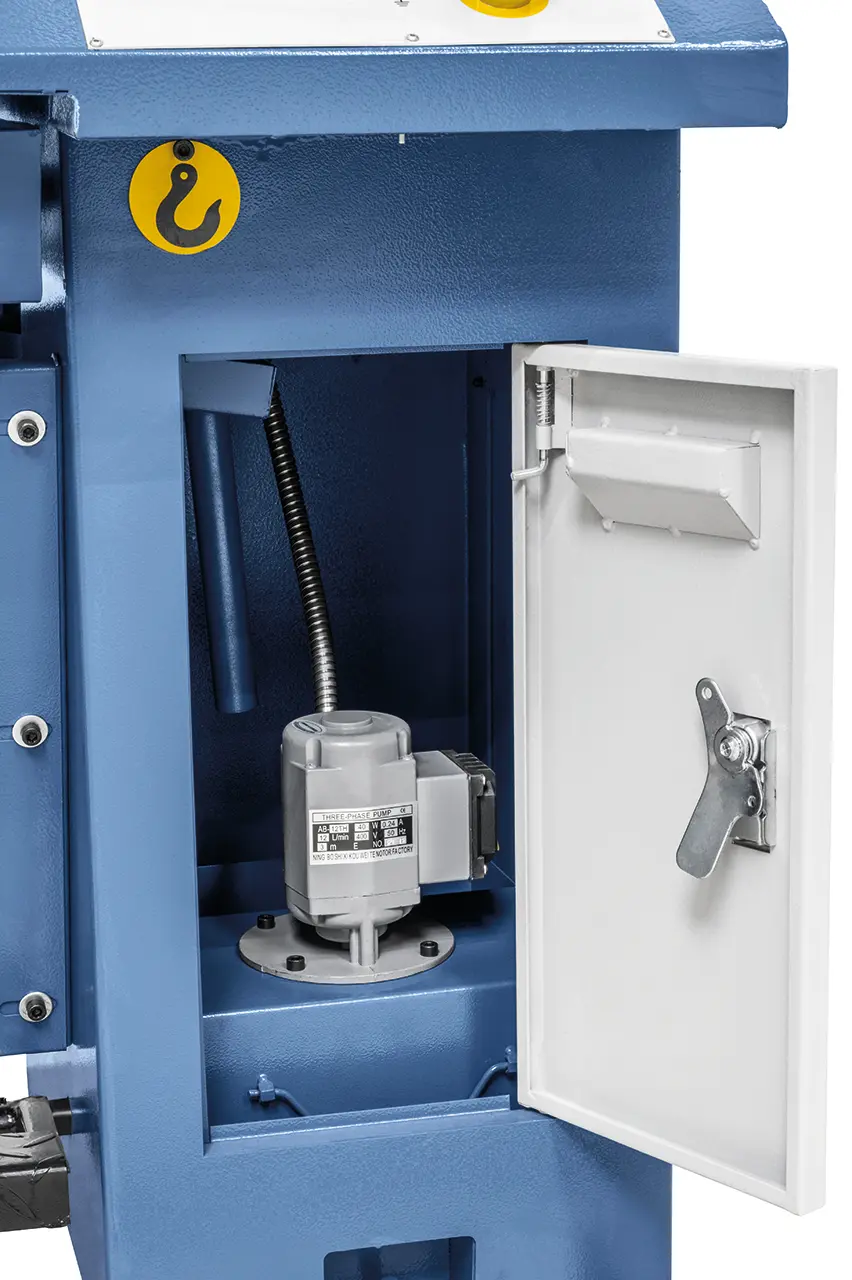

• Chladicí zařízení
• Prvotní olejová náplň Shell Tellus 46

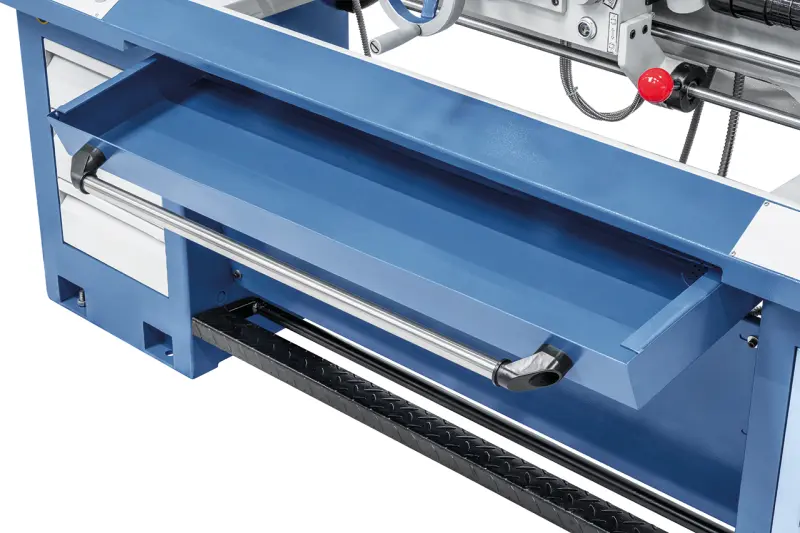

• Výsuvná třísková vana
• Lícní deska 320 mm

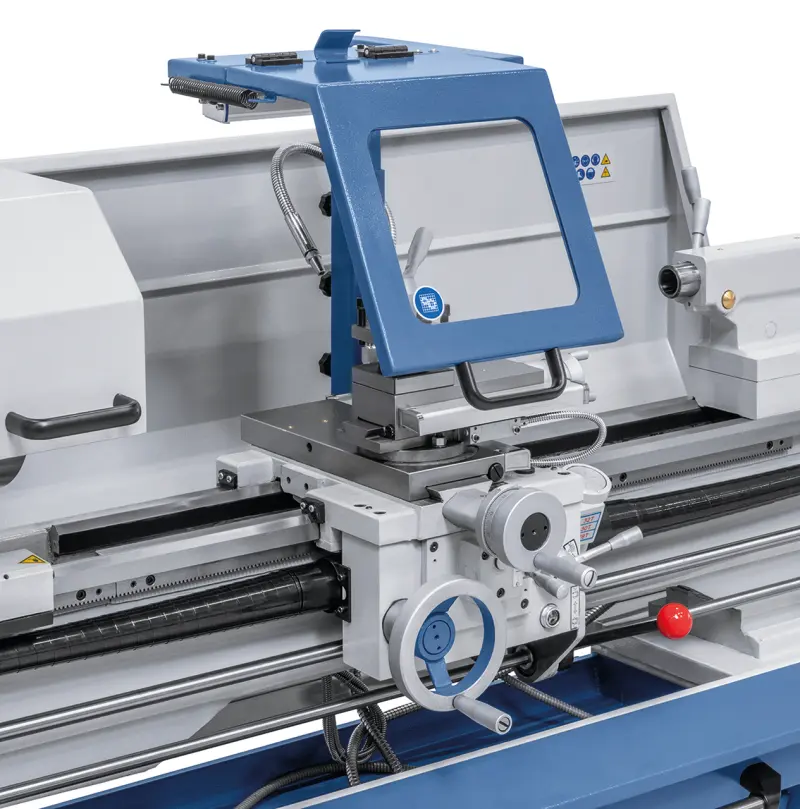

• Čtyřstranný otočný nožový držák

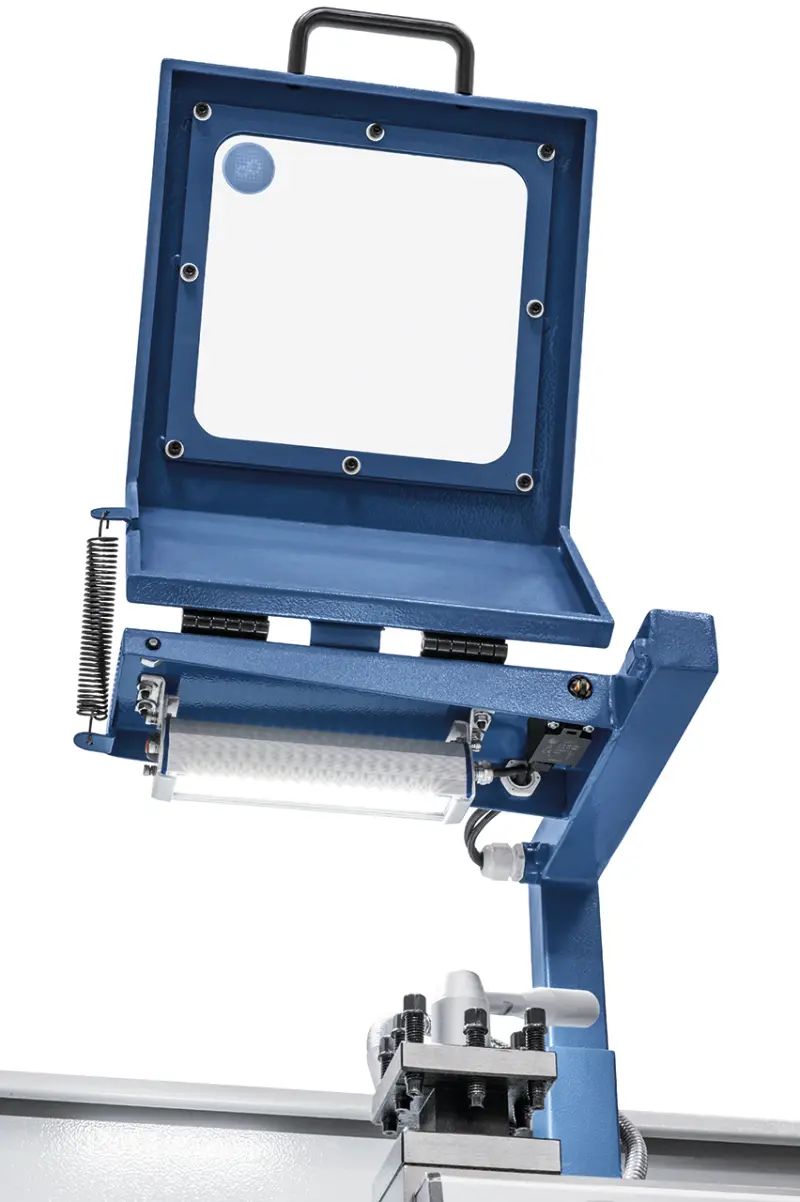

• Kryt čtyřnožového držáku
• Kluzná spojka

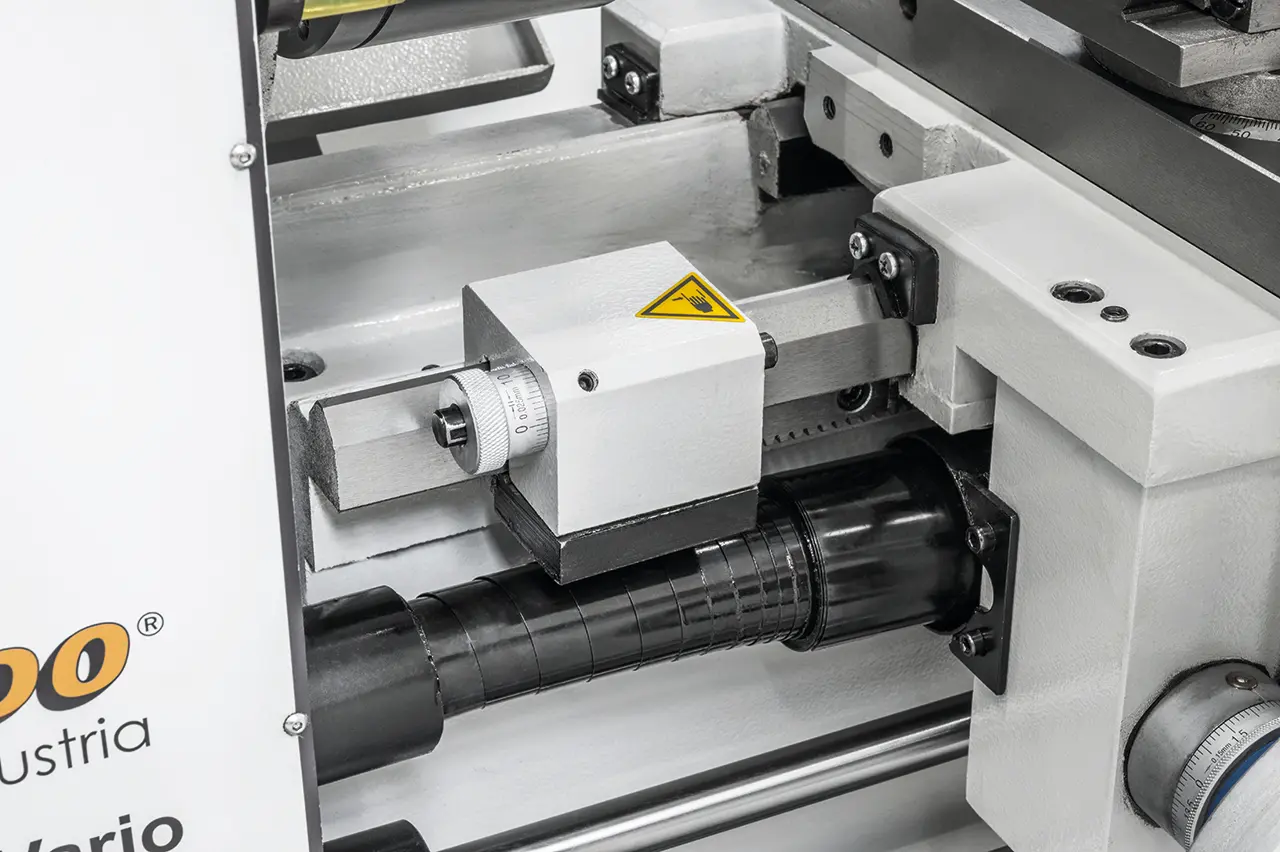

• Mikrometrický podélný doraz
• Indikátor závitů
• LED pracovní osvětlení

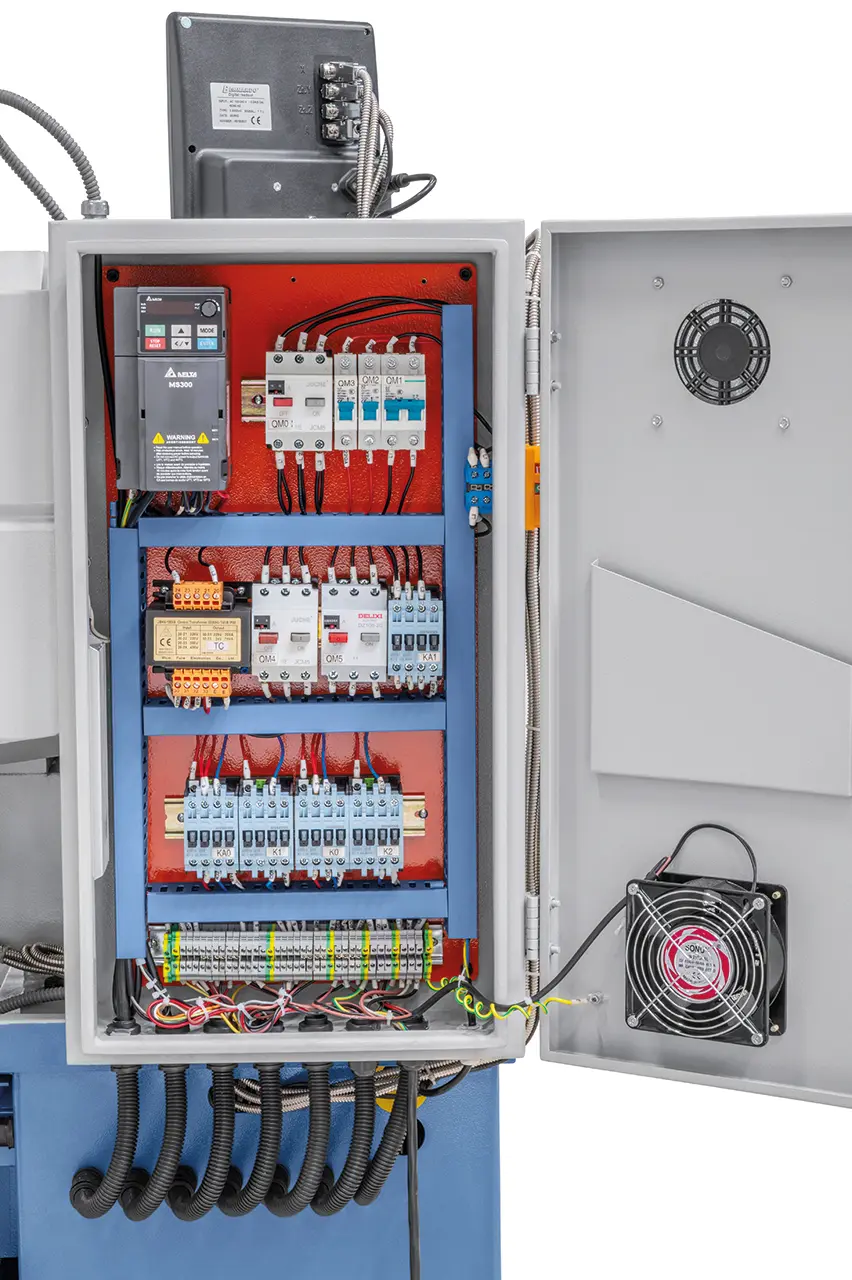

• Frekvenční měnič
• Digitální ukazatel rychlosti
• Redukční pouzdra

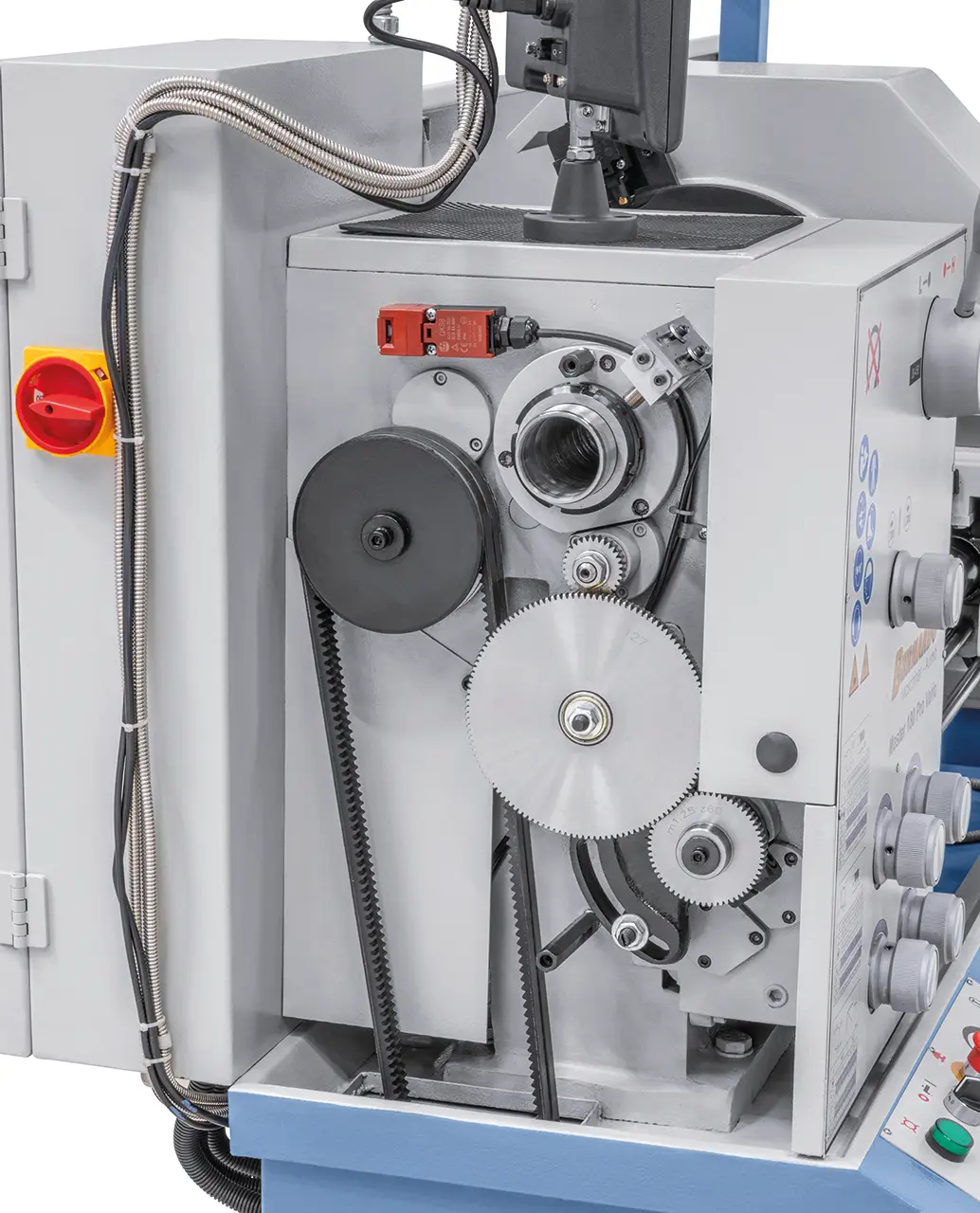

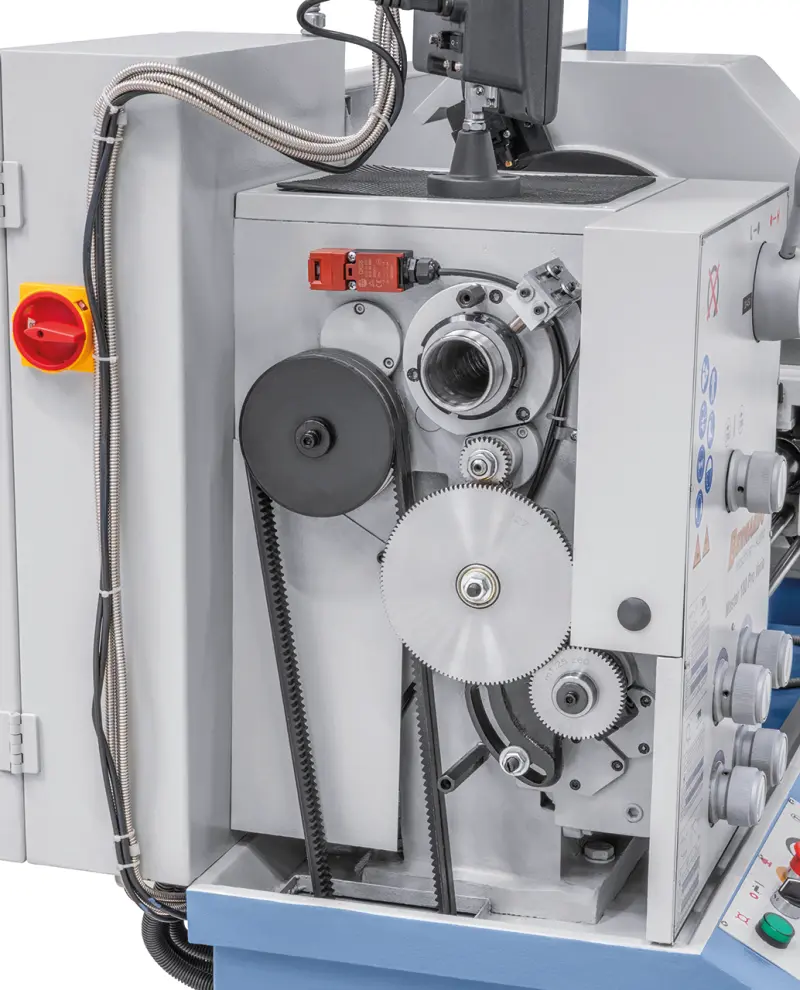

• Výměnná kola pro soustružení závitů
• Dva středicí hroty
• Nožní brzda vřetene dle CE
• Podstavec
• Obslužné a servisní nářadí

Technické parametry soustruhu Bernardo

• Motor - výkon S₁ 100% [W]: 2 200
• Motor - výkon S₆ 40% [W]: 3 000
• Napájecí napětí [V]: 400
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 180
• Točný průměr nad ložem [mm]: 360
• Točný průměr nad suportem [mm]: 220
• Šířka lože [mm]: 185
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D 1-5
• Rozsah otáček (plynule) [U.min^-1]: 30 ÷ 450/450 ÷ 3 000
• Rozsah podélných posuvů [mm.ot^-1]: (32) 0,052 ÷ 1,392
• Rozsah příčných posuvů [mm.ot^-1]: (32) 0,014 ÷ 0,380
• Metrické závity [mm]: (26) 0,4 ÷ 7,0
• Palcové závity [TPI]: (34) 4 ÷ 56
• Průměr pinoly [mm]: 42
• Vysunutí pinoly [mm]: 100
• Kužel pinoly: MK 4
• Rozměry stroje (š x h x v) [mm]: 1 920 x 800 x 1 580
• Hmotnost [kg]: 600
