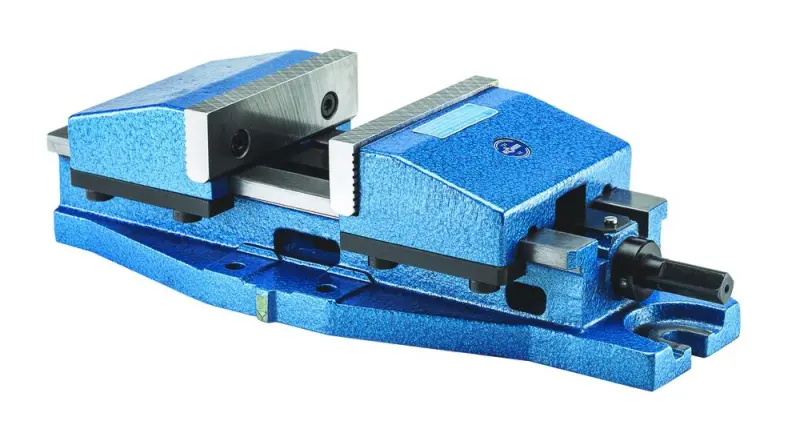

Samostředící strojní svěrák Röhm UZ 3 (135 mm) (ROHM014740)

Samostředící svěrák Röhm UZ 3

• Šířka čelistí (A) [mm]: 135
• Upínací délka (B) [mm]: 140
• Výška čelistí (C) [mm]: 39,6
• Celková délka (D_max) [mm]: 408
• Délka svěráku (F) [mm]: 394
• Šířka svěráku (K) [mm]: 152
• Výška svěráku (G + C) [mm]: 105,1
• Výška těla svěráku (G) [mm]: 65,5
• Délka přední části (O) [mm]: 174
• Upínací otvory pro T-drážku (R) [mm]: 13
• Upínací tlak [kN]: 22
• Hmotnost [kg]: 19

Samostředící svěrák Röhm UZ 3

Strojní svěrák pro rychlé a přesné centrické upínání obrobků na konvenčních obráběcích strojích.

• Osvědčený strojní svěrák pro použití ve výrobě
• Mechanický, ručně ovládaný upínací systém
• V celém upínacím rozsahu je nastavitelný jednou rukou
• Optimální poměr ceny a výkonu
• Pracovní vřeteno (utahovací šroub) je chráněno před nečistotami a třískami
• Rozsáhlý sortiment čelistí
• Speciální nízký model svěráku
• Boční vodítka čelistí umožňují jednoduché a přesné nastavení svěráku
• Vyrobeno ze speciální litiny pro mnohostranné použití
• Svěrák má přípravu pro upevnění na otočné desky s úhlovou stupnicí
• Součástí základní dodávky jsou ruční klika a upínací čelisti typ SGN: Jedna strana hladká, jedna strana rýhovaná, kalené a přesně broušené
• Centrické upínání díky levému a pravému závitu vřetene
• Po prvotním usazení svěráku, je obrobek vždy správně vycentrován
• Na boku svěráku jsou další 4 montážní a upínací otvory
• Konstantní upínací síla při každém upnutí s vysokou přesností opakování při použití momentového klíče
