- Rozměr pracovního stolu [mm]: 500 x 1 100
- T-drážky počet/šířka [mm]: 3 / 18
- Elektro-magnetická upínací deska [mm]: 500 x 1 000
- Max. posuv - podélný [mm]: 1 150
- Max. posuv - příčný [mm]: 560
- Max. vzdálenost středu vřetene od povrchu stolu [mm]: 600
- Maximální hmotnost obrobku [kg]: 700
- Rozměry brusného kotouče [mm]: 350 x 50 x 127
- Rychlost stolu, hydraulický pohon [m.min-1]: 5 ÷ 25
- Příčný posuv
- Autoposuv [mm.zdvih-1]: 0,5 ÷ 30
- Rychloposuv [mm.min-1]: 0 ÷ 600
- Vertikální posuv
- Autoposuv, vertikální [mm]: 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04
- Rychloposuv [mm.min-1]: 0 ÷ 300
- Celkový příkon [W]: 13 200
- Motor vřetene [W]: 7 500
- Otáčky vřetene [U.min-1]: 1 440
- Motor hydraulického čerpadla [W]: 3 000
- Rozměry (š x h x v) [mm]: 3 880 × 2 150 x 2 420
- Hmotnost [kg]: 5 500
Rovinná bruska Bernardo BSG 50100 PLC s digitálním odměřováním
1 580 865,00 Kč
1 306 500,00 Kč
bez DPH
Vhodné příslušenství
BER541206
![Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr](https://images.boukal.cz/f/300x225/product/e/e/ee7c28fc-6d5e-4e64-ba26-dc1e477c2f4d/54-1206-1.jpg)
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
11 ks skladem
1 384,24 Kč
BER051464
![Příruba kotouče pro brusky Bernardo BSG 50100 PLC/60120 PLC](https://images.boukal.cz/f/300x225/product/f/5/f5ceedc4-3683-45de-af1e-60311b0b38ac/51895.jpg)
Příruba kotouče pro brusky Bernardo BSG 50100 PLC/60120 PLC
Do 10 dnů
6 732,44 Kč
BER051466
![Chladicí zařízení Bernardo s odsáváním a magnetickým separátorem](https://images.boukal.cz/f/300x225/product/b/7/b7aa8a5b-27e2-441f-b54e-a5519677c9c4/05-1466.jpg)
Stroj výroba

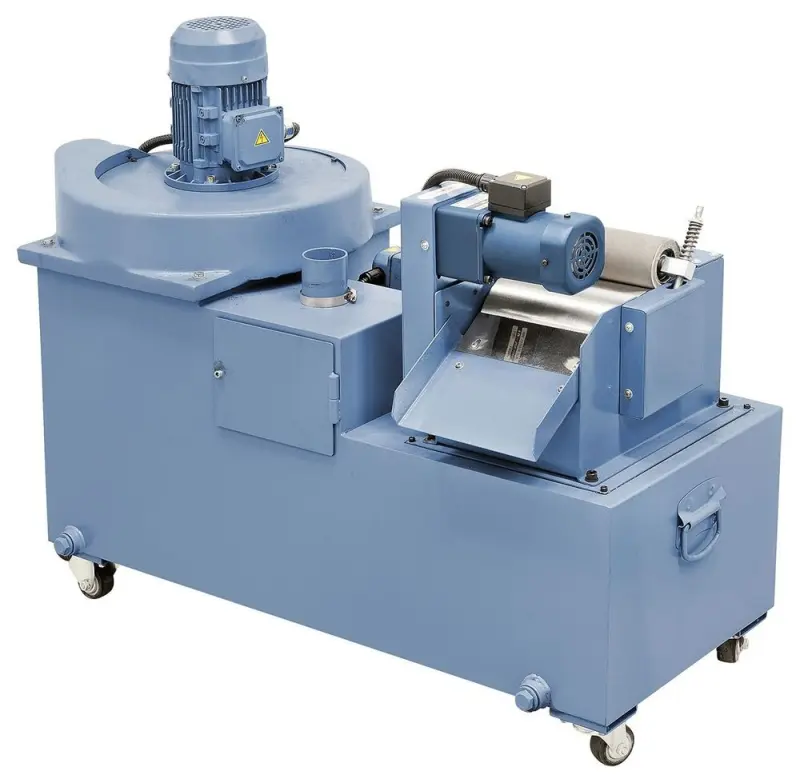

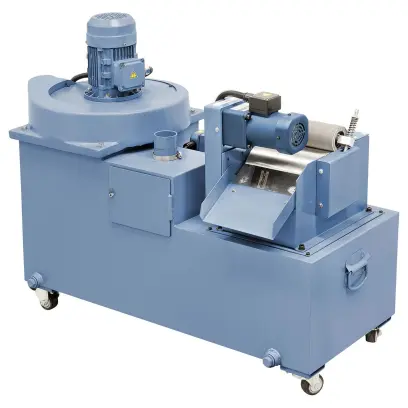

Chladicí zařízení Bernardo s odsáváním a magnetickým separátorem
Dostupnost na dotaz
70 470,40 Kč
BER051468
Stroj výroba
Chladicí zařízení Bernardo s papírovým filtrem a magnetickým separátorem
Dostupnost na dotaz
95 323,80 Kč
BER051470
Stroj výroba
Chladicí zařízení Bernardo s odsáváním, magnet. separátorem a pap. filtrem
Dostupnost na dotaz
122 379,40 Kč
BER541206
![Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr](https://images.boukal.cz/f/300x225/product/e/e/ee7c28fc-6d5e-4e64-ba26-dc1e477c2f4d/54-1206-1.jpg)
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
11 ks skladem
1 384,24 Kč
BER051464
![Příruba kotouče pro brusky Bernardo BSG 50100 PLC/60120 PLC](https://images.boukal.cz/f/300x225/product/f/5/f5ceedc4-3683-45de-af1e-60311b0b38ac/51895.jpg)
Příruba kotouče pro brusky Bernardo BSG 50100 PLC/60120 PLC
Do 10 dnů
6 732,44 Kč
BER051466
![Chladicí zařízení Bernardo s odsáváním a magnetickým separátorem](https://images.boukal.cz/f/300x225/product/b/7/b7aa8a5b-27e2-441f-b54e-a5519677c9c4/05-1466.jpg)
Stroj výroba
Chladicí zařízení Bernardo s odsáváním a magnetickým separátorem
Dostupnost na dotaz
70 470,40 Kč
BER051468
Stroj výroba
Chladicí zařízení Bernardo s papírovým filtrem a magnetickým separátorem
Dostupnost na dotaz
95 323,80 Kč
BER051470
Stroj výroba
Chladicí zařízení Bernardo s odsáváním, magnet. separátorem a pap. filtrem
Dostupnost na dotaz
122 379,40 Kč
Rovinná bruska Bernardo BSG 50100 PLC s digitálním odměřováním

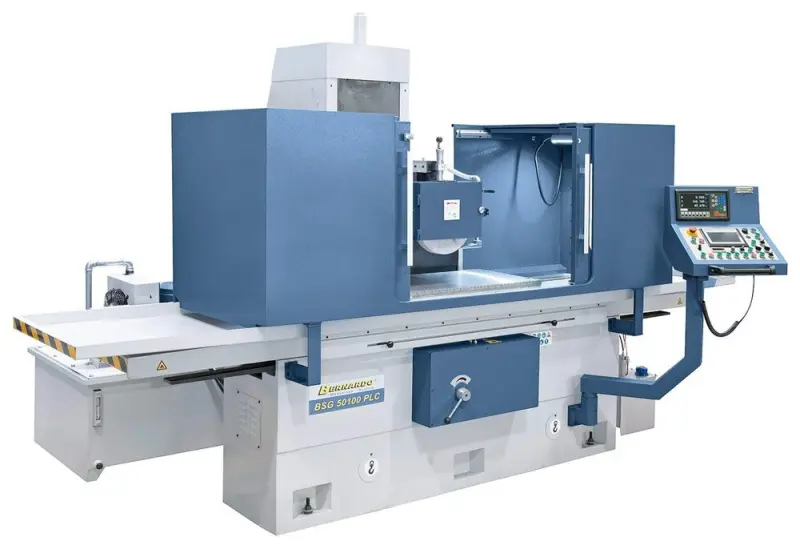

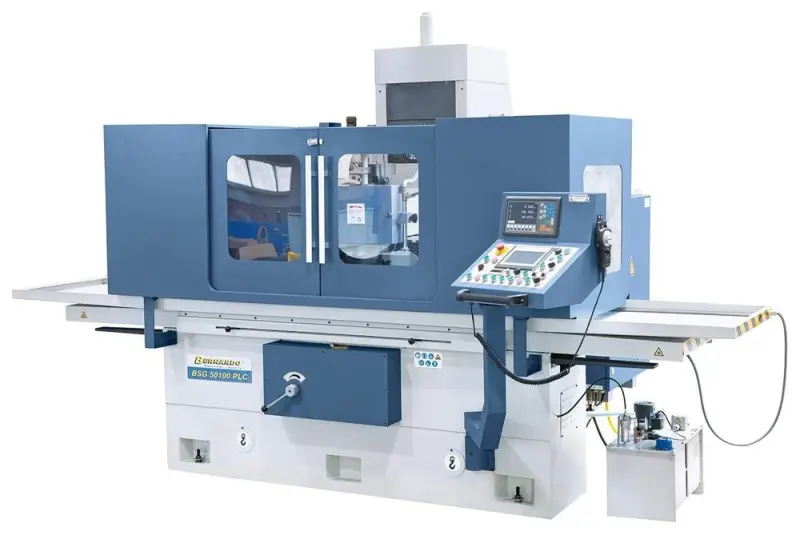

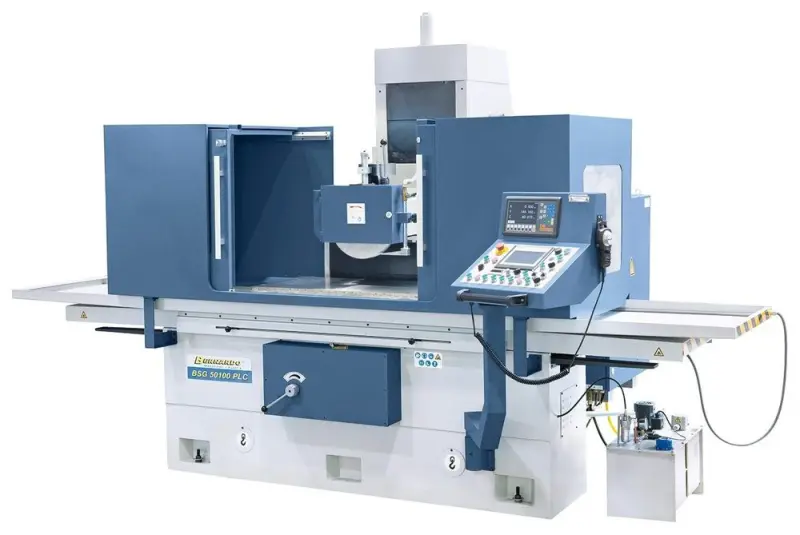

Rovinná bruska Bernardo BSG 50100 PLC
Rovinné brusky Bernardo BSG řady PLC jsou vhodné pro obrábění obrobků
do hmotnosti až 1 700 kg a rozměru broušené plochy až 2350 x 660 mm.
Vzhledem k rozsáhlému standardnímu vybavení:
- Počítačem řízený vertikální posuv,
- Paralelní orovnávač kotouče s mikrometrickým nastavením,
- Magnetická upínací deska (včetně odmagnetování),
- Digitální odměřování 2os,
poskytují tyto modely optimální a cenově výhodnou alternativu pro opravy
a výrobu nejenom forem, nástrojů, apod.
- Použitý hydraulický systém zajišťuje jemný a přesný pohyb stolu i při plném zatížení stolu brusky
- Masivně dimenzovanová, stabilní a žebrováním vyztužená konstrukce celého stroje
- Tuhý korpus stroje bez pnutí zaručuje vysokou přesnost a klidný chod brusky
- Prášková povrchová úprava Turcite-B kalených a broušených vodících ploch zajisťuje, že v obou osách nedojde k zadírání kluzných ploch
- Axiální a radiální vůle v uložení vřetena jsou sníženy použitím předepnutých přesných ložisek
- Digitálně řízený automatický vertikální posuv se servomotorem
- Snadné nastavení podélné a příčné dráhy (pojezdu) stolu pomocí koncových dorazů/zarážek
- Podélný a příčný pohyb stolu v přesném V-vedení
- Přísuv pomocí rychloposuvu pro najetí na požadovanou pracovní výšku. Nastavitelný hrubovací, dokončovací a lešticí chod
- Automatizovaný, digitálně řízený cyklus obrábění Siemens PLC s jednoduchým nastavení operací pomocí dotykové obrazovky:
- nastavením rychloposuvu
- nastavením velikosti úběru materiálu
- nastavení oboustranného přesahu broušení
- automatické naprogramování, provedení a ukončení cyklu
Součásti dodávky brusky na plocho Bernardo

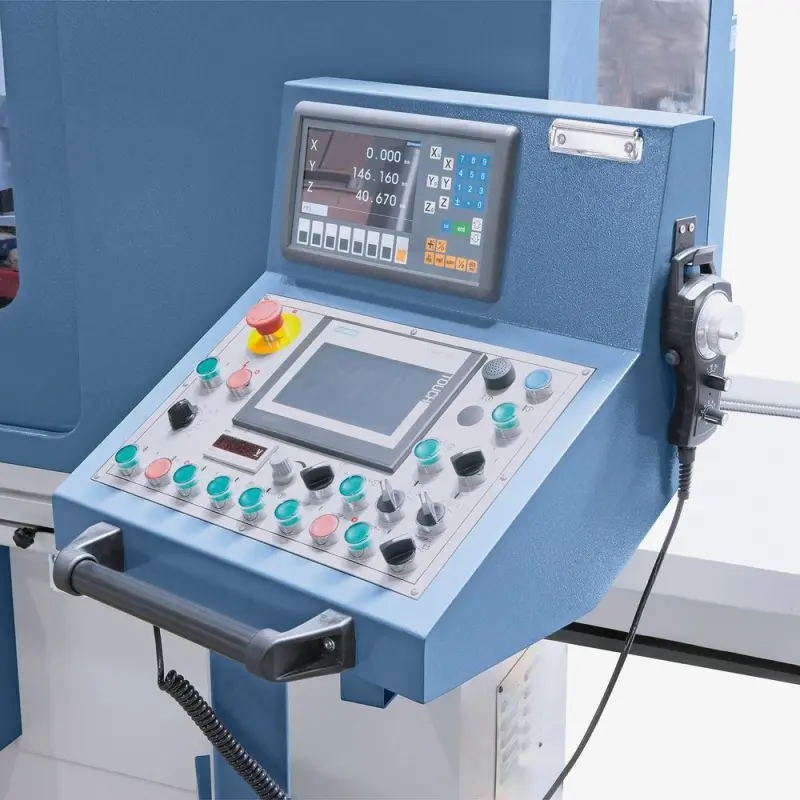

- Řídící systém Siemens + Siemens SMART panel IE V3 s dotykovým ovládáním
- Digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic ve 2 osách
- Dálkové ovládání brusky pomocí ručního kolečka s elektronickým propojením

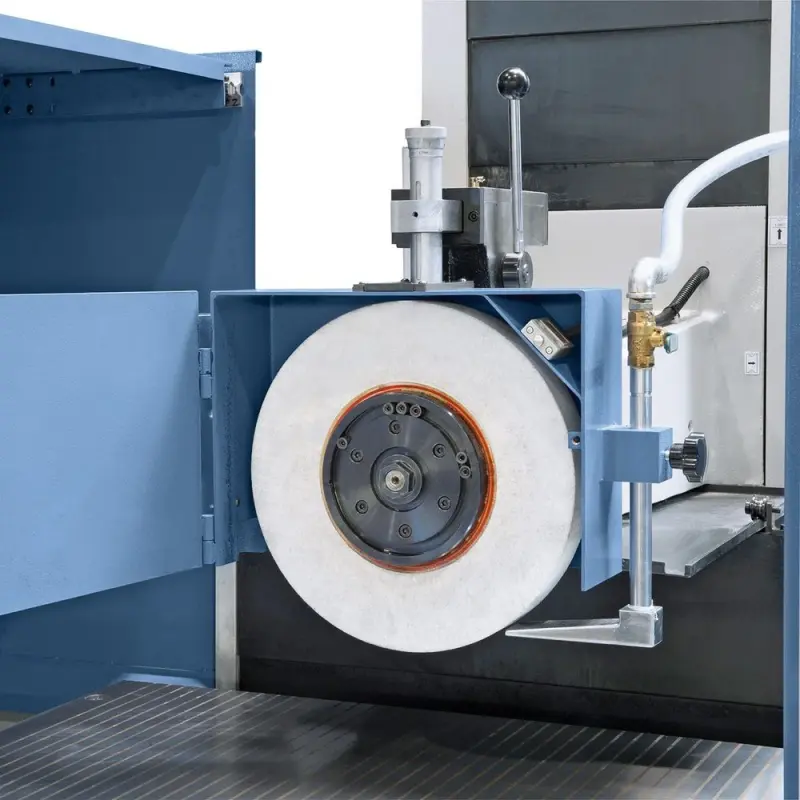

- Brusný kotouč
- Příruba brusného kotouče
- LED pracovní světlo
- Magnetická upínací deska
- Vyvažovací stojan
- Vyvažovací trn
- Ochranný kryt
- Paralelní orovnávání
- Demagnetizační zařízení
- Chladicí zařízení
- Diamantový orovnávač brusných kotoučů
- Nivelační kyvný prvek
- Centrální mazání

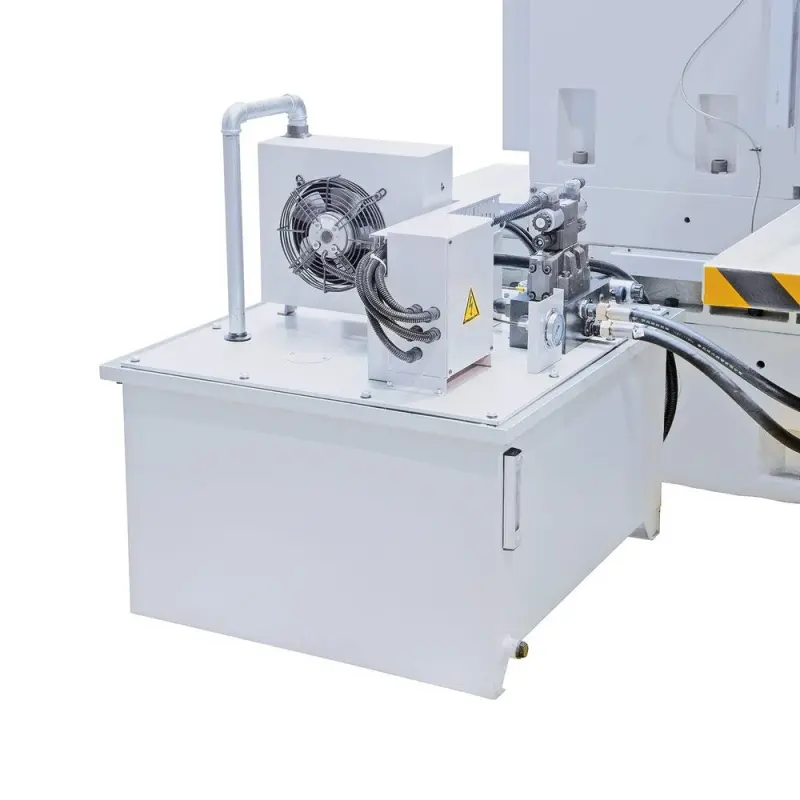

- Chlazení hydraulického oleje
- Obslužné a servisní nářadí
Technické parametry
