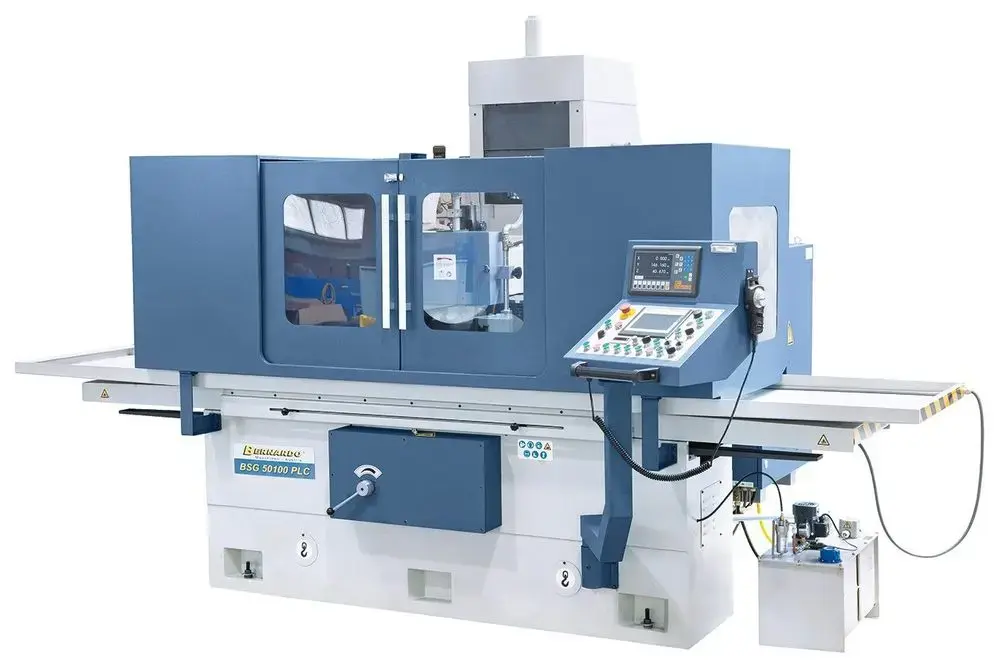

Bernardo BSG 50100 PLC Rovinná bruska s digitálním odměřováním (BER051450XL)

• Rozměr pracovního stolu [mm]: 500 x 1 100
• T-drážky počet/šířka [mm]: 3 / 18
• Elektro-magnetická upínací deska [mm]: 500 x 1 000
• Max. posuv - podélný [mm]: 1 150
• Max. posuv - příčný [mm]: 560
• Max. vzdálenost středu vřetene od povrchu stolu [mm]: 600
• Maximální hmotnost obrobku [kg]: 700
• Rozměry brusného kotouče [mm]: 350 x 50 x 127
• Rychlost stolu, hydraulický pohon [m.min^-1]: 5 ÷ 25
• Příčný posuv
  • Autoposuv [mm.zdvih^-1]: 0,5 ÷ 30
  • Rychloposuv [mm.min^-1]: 0 ÷ 600
• Vertikální posuv
  • Autoposuv, vertikální [mm]: 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04
  • Rychloposuv [mm.min^-1]: 0 ÷ 300
• Celkový příkon [W]: 13 200
• Motor vřetene [W]: 7 500
• Otáčky vřetene [U.min^-1]: 1 440
• Motor hydraulického čerpadla [W]: 3 000
• Rozměry (š x h x v) [mm]: 3 880 × 2 150 x 2 420
• Hmotnost [kg]: 5 500

Rovinná bruska Bernardo BSG 50100 PLC

Rovinné brusky Bernardo BSG řady PLC jsou vhodné pro obrábění obrobků do hmotnosti až 1 700 kg a rozměru broušené plochy až 2350 x 660 mm.
Vzhledem k rozsáhlému standardnímu vybavení:

• Počítačem řízený vertikální posuv,
• Paralelní orovnávač kotouče s mikrometrickým nastavením,
• Magnetická upínací deska (včetně odmagnetování),
• Digitální odměřování 2os,

poskytují tyto modely optimální a cenově výhodnou alternativu pro opravy a výrobu nejenom forem, nástrojů, apod.

• Použitý hydraulický systém zajišťuje jemný a přesný pohyb stolu i při plném zatížení stolu brusky
• Masivně dimenzovanová, stabilní a žebrováním vyztužená konstrukce celého stroje
• Tuhý korpus stroje bez pnutí zaručuje vysokou přesnost a klidný chod brusky
• Prášková povrchová úprava Turcite-B kalených a broušených vodících ploch zajisťuje, že v obou osách nedojde k zadírání kluzných ploch
• Axiální a radiální vůle v uložení vřetena jsou sníženy použitím předepnutých přesných ložisek
• Digitálně řízený automatický vertikální posuv se servomotorem
• Snadné nastavení podélné a příčné dráhy (pojezdu) stolu pomocí koncových dorazů/zarážek
• Podélný a příčný pohyb stolu v přesném V-vedení
• Přísuv pomocí rychloposuvu pro najetí na požadovanou pracovní výšku. Nastavitelný hrubovací, dokončovací a lešticí chod
• Automatizovaný, digitálně řízený cyklus obrábění Siemens PLC s jednoduchým nastavení operací pomocí dotykové obrazovky:
  • nastavením rychloposuvu
  • nastavením velikosti úběru materiálu
  • nastavení oboustranného přesahu broušení
  • automatické naprogramování, provedení a ukončení cyklu

Součásti dodávky brusky na plocho Bernardo

• Řídící systém Siemens + Siemens SMART panel IE V3 s dotykovým ovládáním
• Digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic ve 2 osách
• Dálkové ovládání brusky pomocí ručního kolečka s elektronickým propojením
• Brusný kotouč
• Příruba brusného kotouče
• LED pracovní světlo
• Magnetická upínací deska
• Vyvažovací stojan
• Vyvažovací trn
• Ochranný kryt
• Paralelní orovnávání
• Demagnetizační zařízení
• Chladicí zařízení
• Diamantový orovnávač brusných kotoučů
• Nivelační kyvný prvek
• Centrální mazání
• Chlazení hydraulického oleje
• Obslužné a servisní nářadí
