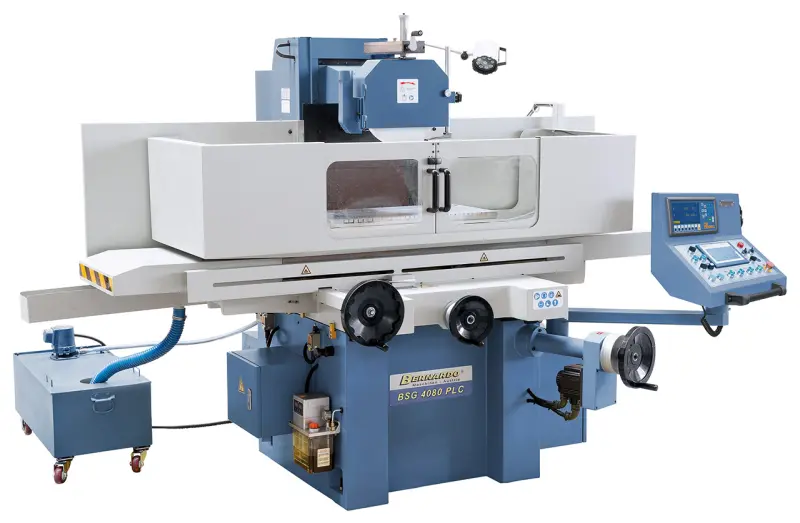

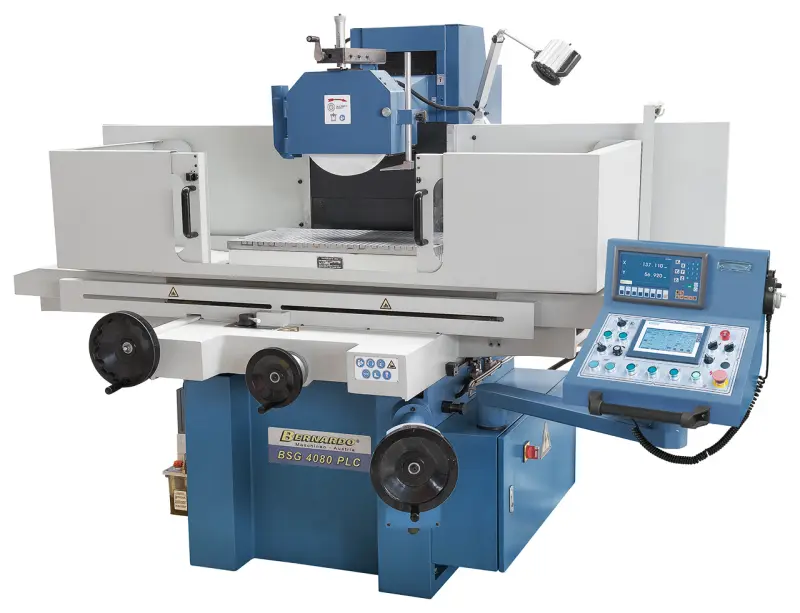

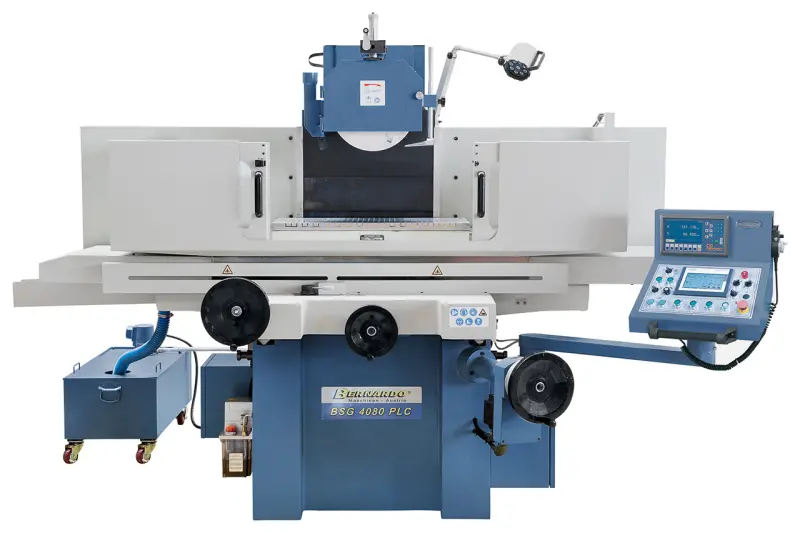

Rovinná bruska Bernardo BSG 4080 PLC s digitálním odměřováním (BER051448B)

• Rozměr pracovního stolu [mm]: 405 x 815
• T-drážky počet/šířka [mm]: 3 / 14
• Elektro-magnetická upínací deska [mm]: 400 x 800
• Max. posuv - podélný [mm]: 900
• Max. posuv - příčný [mm]: 450
• Max. vzdálenost středu vřetene od povrchu stolu - s magnetickou deskou [mm]: 580
• Maximální hmotnost obrobku [kg]: 500
• Rozměry brusného kotouče [mm]: 350 x 40 x 127
• Rychlost stolu, hydraulický pohon [m.min^-1]: 5 ÷ 25
• Příčný posuv
  • Autoposuv [mm.zdvih^-1]: 0,5 ÷ 8
  • Rychloposuv [mm.min^-1]: 990
  • Příčné nastavení ručním kolem [mm.ot^-1]: 5
  • Dílek noniusu [mm]: 0,02
• Vertikální posuv
  • Autoposuv, vertikální [mm]: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05
  • Rychloposuv [mm.min^-1]: 480
  • Vertikální nastavení ručním kolem [mm.ot^-1]: 2
  • Dílek noniusu [mm]: 0,005
• Motor vřetene [W]: 4 000
• Otáčky vřetene [U.min^-1]: 1 450
• Motor hydraulického čerpadla [W]: 2 200
• Motor vertikálního posuvu [W]: 500
• Rozměry (š x h x v) [mm]: 2 650 × 2 200 x 1 900
• Hmotnost [kg]: 3 400

Rovinné brusky Bernardo BSG řady PLC jsou vhodné pro obrábění obrobků do hmotnosti až 1 700 kg a rozměru broušené plochy až 2350 x 660 mm.
Vzhledem k rozsáhlému standardnímu vybavení:

• Počítačem řízené vertikální nastavení
• Paralelní orovnávač kotouče s mikrometrickým nastavením
• Magnetická upínací deska (včetně odmagnetování)
• Digitální odměřování 2os

poskytují tyto modely optimální a cenově výhodnou alternativu pro opravy a výrobu nejenom forem, nástrojů, apod.

• Použitý hydraulický systém zajišťuje jemný a přesný pohyb stolu i při plném zatížení stolu brusky
• Samostatná a oddělená hydraulická jednotka s výměníkem tepla, zabraňuje tepelnému namáhání a vibracím stroje
• Masivně dimenzovanová, stabilní a žebrováním vyztužená konstrukce celého stroje
• Tuhý korpus stroje bez pnutí zaručuje vysokou přesnost a klidný chod brusky
• Nízká úroveň trhavého pohybu (slip-stick-efekt) díky vodicímu vedení s plastovým povlakem Turcite-B v osách x a y
• Axiální a radiální vůle v uložení vřetena jsou sníženy použitím předepnutých přesných ložisek bez axiální a radiální vůle
• Digitálně řízený automatický vertikální posuv se servomotorem
• Snadné nastavení podélné a příčné dráhy (pojezdu) stolu pomocí koncových dorazů/zarážek
• Podélný pohyb stolu v přesném plochém a V-vedení
• Příčný pohyb stolu v přesném dvojitém V-vedení
• Přísuv pomocí rychloposuvu pro najetí na požadovanou pracovní výšku.
  Nastavitelný hrubovací, dokončovací a lešticí chod.
  Automatické zvednutí po ukončení programu
• Automatizovaný, digitálně řízený cyklus obrábění Siemens PLC s jednoduchým nastavením jednoduchých cyklů broušení pomocí dotykové obrazovky:
  • nastavením rychloposuvu
  • nastavením velikosti úběru materiálu
  • nastavení oboustranného přesahu broušení
  • automatické naprogramování, provedení a ukončení cyklu

Součásti dodávky brusky na plocho Bernardo

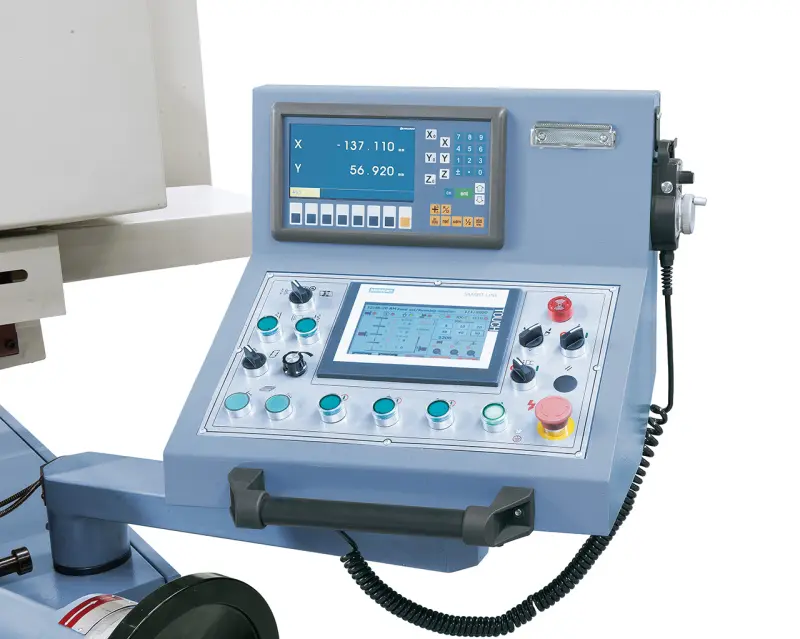

• Řídící systém Siemens + Siemens SMART panel IE V3 s dotykovým ovládáním
• 2 osé digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic

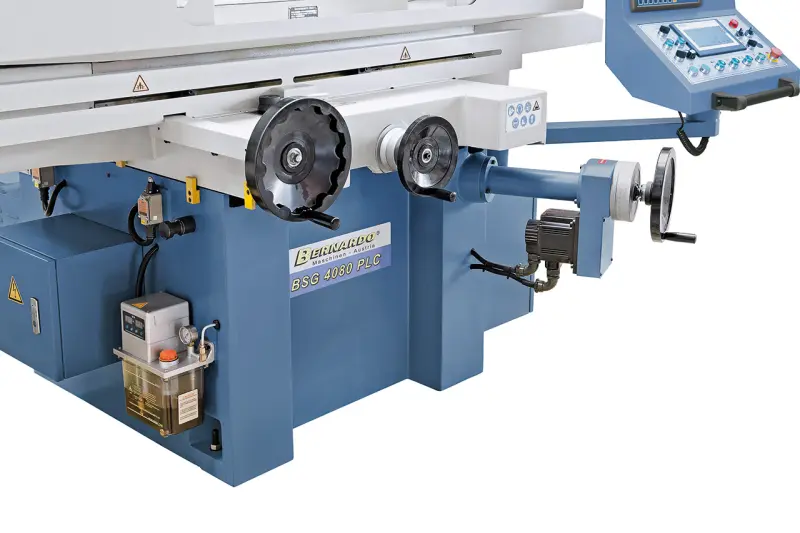

• Dálkové ovládání brusky pomocí ručního kolečka s elektronickým propojením
• Brusný kotouč
• Příruba brusného kotouče
• LED pracovní světlo

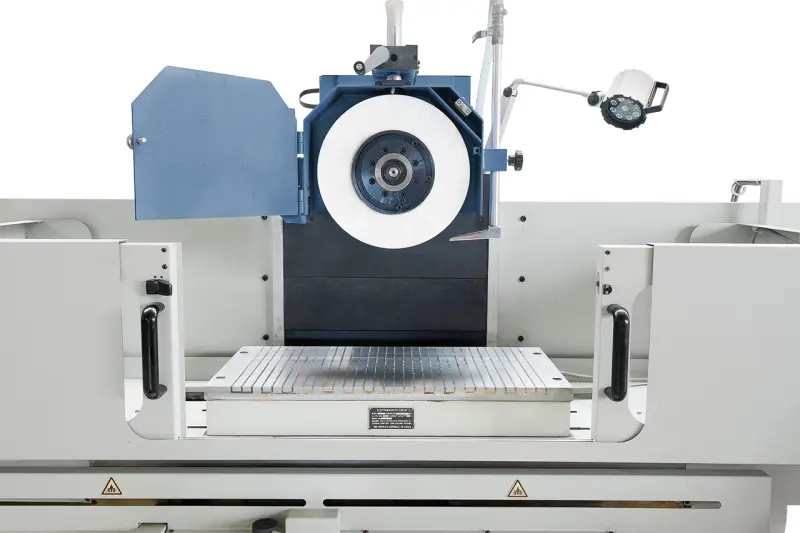

• Magnetická upínací deska
• Vyvažovací stojan
• Vyvažovací trn
• Ochranné kryty

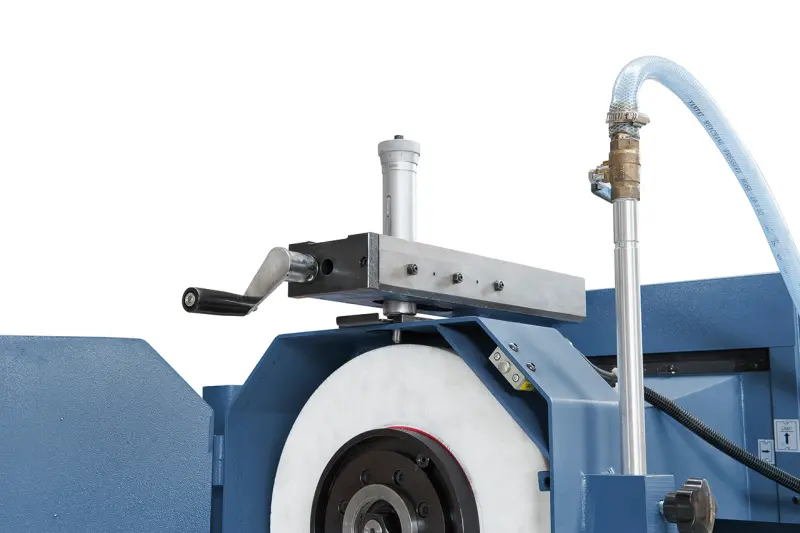

• Přípravek pro paralelní orovnávání
• Demagnetizační zařízení

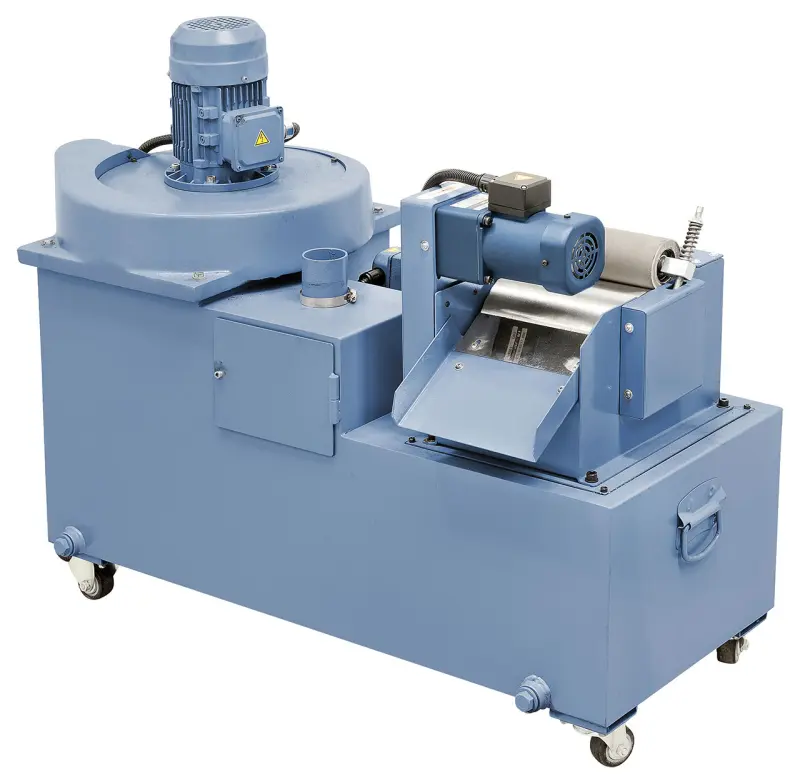

• Chladicí zařízení
• Diamantový orovnávač brusných kotoučů
• Nivelační kyvné prvky - patky stroje

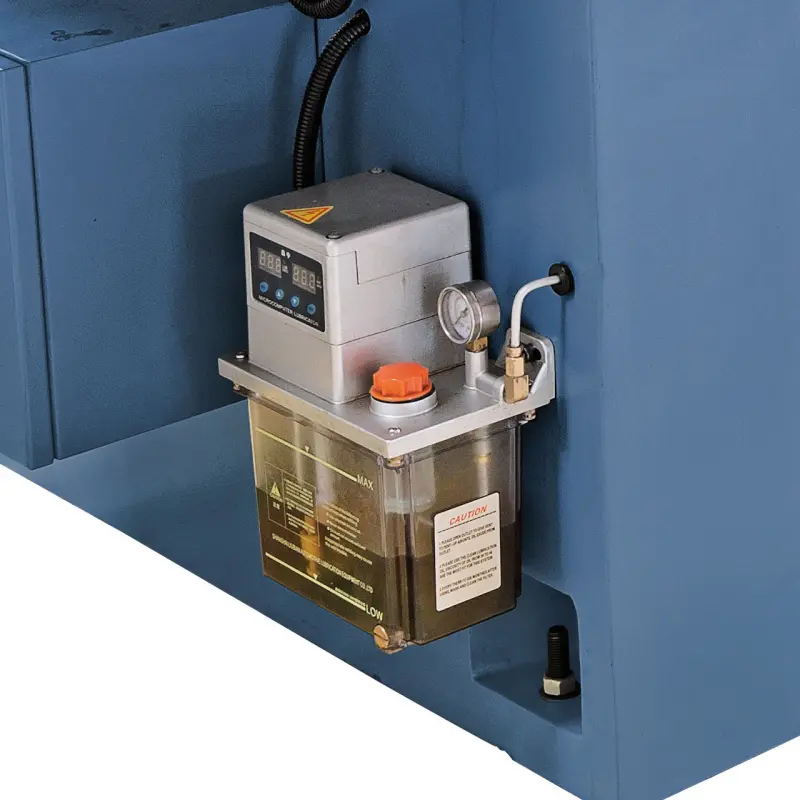

• Centrální mazání
• Chlazení hydraulického oleje
• Obslužné a servisní nářadí
