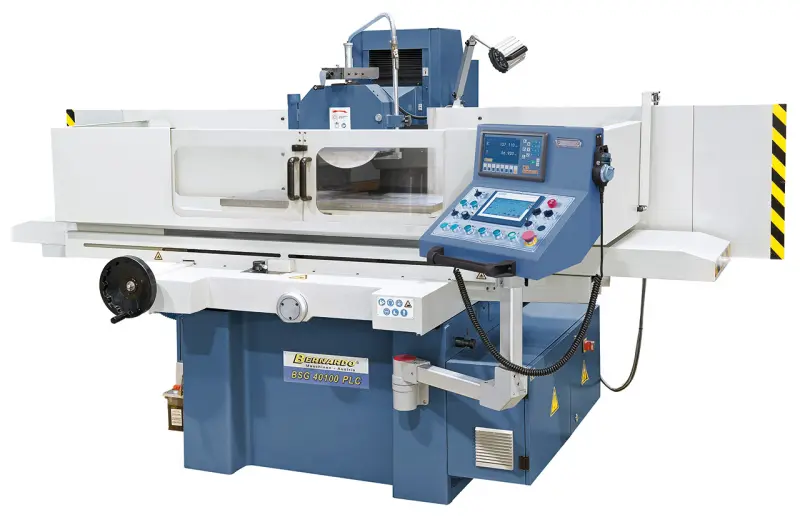

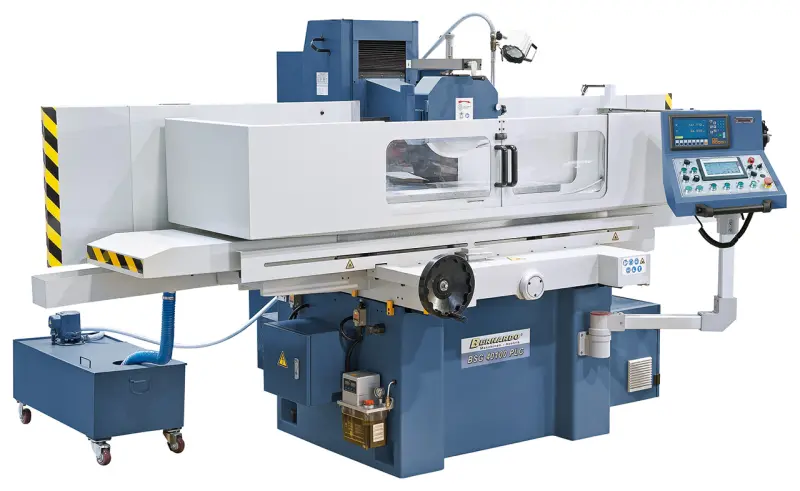

Rovinná bruska Bernardo BSG 40100 PLC s digitálním odměřováním (BER051449B)

• Rozměr pracovního stolu [mm]: 405 x 1 020
• T-drážky počet/šířka [mm]: 3/14
• Elektro-magnetická upínací deska [mm]: 400 x 1 000
• Max. posuv - podélný [mm]: 1 130
• Max. posuv - příčný [mm]: 450
• Max. vzdálenost středu vřetene od povrchu stolu s magnetickou deskou [mm]: 580
• Maximální hmotnost obrobku [kg]: 600
• Rozměry brusného kotouče [mm]: 350 x 40 x 127
• Rychlost stolu, hydraulický pohon [m.min^-1]: 5 ÷ 25
• Příčný posuv
  • Autoposuv [mm.zdvih^-1]: 0,5 ÷ 8
  • Rychloposuv [mm.min^-1]: 990
  • Příčné nastavení ručním kolem [mm.ot^-1]: 5
  • Dílek noniusu [mm]: 0,02
• Vertikální posuv
  • Autoposuv, vertikální [mm]: 0,005/0,01/0,02/0,03/0,04/0,05
  • Rychloposuv [mm.min^-1]: 480
  • Vertikální nastavení ručním kolem [mm.ot^-1]: 2
  • Dílek noniusu [mm]: 0,005
• Motor vřetene [W]: 4 000
• Otáčky vřetena [U.min^-1]: 1 450
• Motor hydraulického čerpadla [W]: 2 200
• Motor vertikálního posuvu [W]: 500
• Rozměry (š x h x v) [mm]: 3 100 × 2 200 x 1 900
• Hmotnost [kg]: 3 700

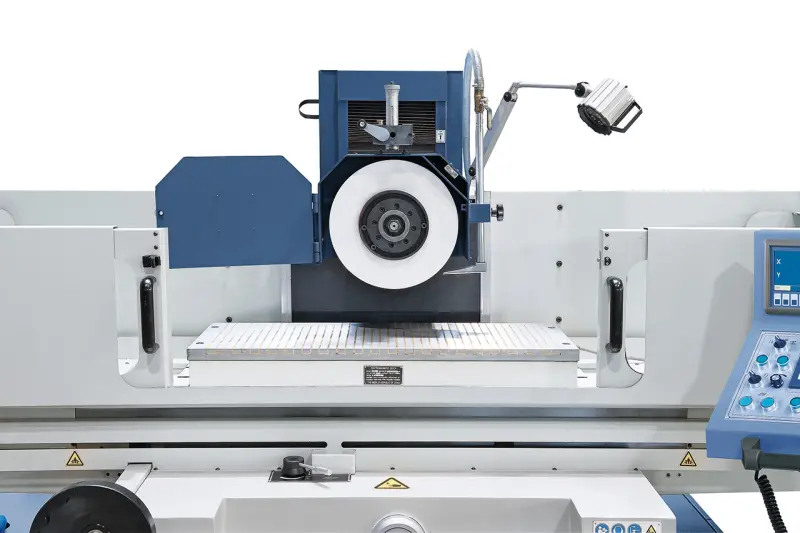

Bruska Bernardo řady BSG má pevnou konstrukci a je vhodná k opracování obrobků do 600 kg s velikostí broušené plochy do 1130 x 450 mm

• Tento model nabízí uživateli optimální výkon svou sériově dodávanou výbavou jako například: počítačem řízené svislé pozicování, paralení orovnávací přípravek s mikrometrickým posuvem, magnetická deska s odmagnetizačním zařízením a dvojosé digitální odměřování

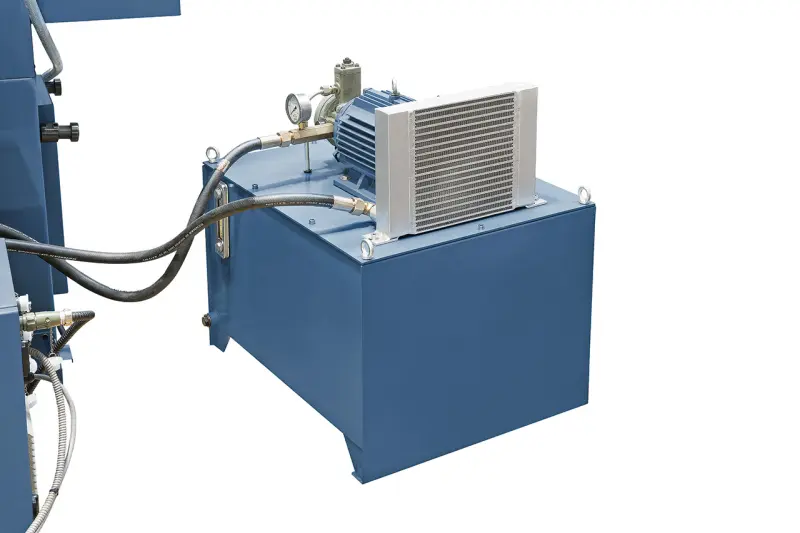

• Autonomní hydraulická jednotka s výměníkem tepla, zabraňuje tepelnému namáhání a vibracím stroje
• Kalené a broušené podélné a příčné vodicí dráhy stolu, boční vedení s povlakem Turcite-B boční vedení zajišťují odolnost proti opotřebení a nízké tření
• Podélné vedení stolu ploché a V, příčné vedení stolu dvojité V
• Počítačem řízené pozicování s rychloposuvem na výšku obrobku, nastavitelné zdvihy broušení a vyjiskření, automatické zvednutí do výchozí polohy po ukončení programu
• Brusné vřeteno je uloženo ve speciálních předpjatých ložiscích bez axiální a radiální vůle
• Vysoká přesnost je zaručena vyžíhanou konstrukcí stroje bez pnutí
• Maximální tuhost a stabilita díky silnému žebrování a dostatečně dimenzovaným stěnám
• Digitálně řízený automatický svislý posuv se servomotorem
• Nastavitelný podélný a příčný pohyb stolu pomocí koncových zarážek
• Vysoce kvalitní hydraulický systém zaručuje jemné a přesné přestavení stolu i při jeho vysokém zatížení

Součásti dodávky brusky na plocho Bernardo

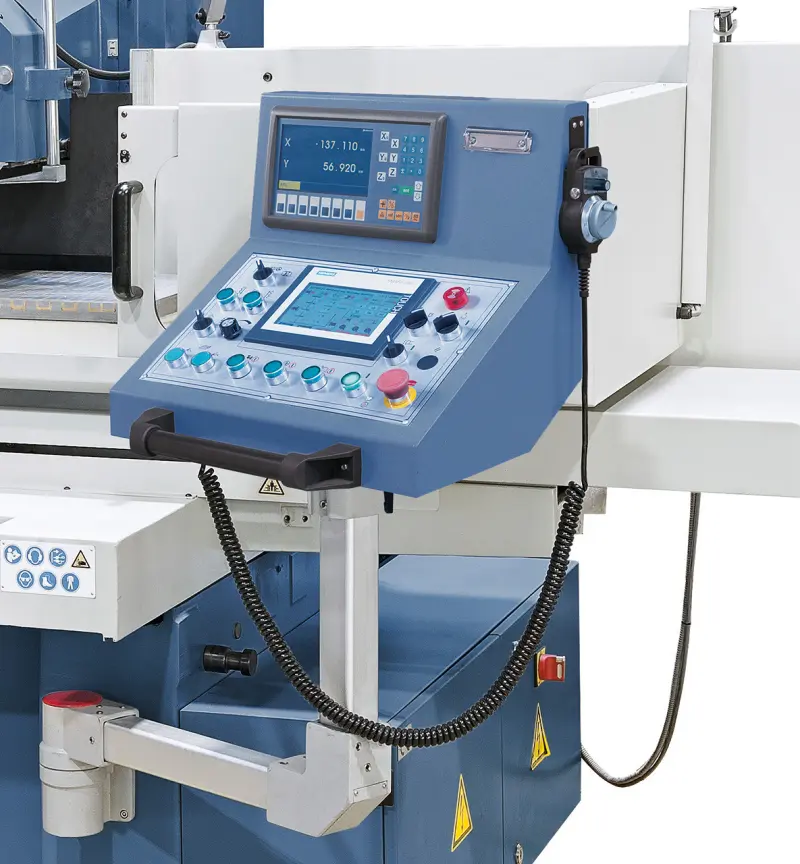

• Digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic ve 2 osách

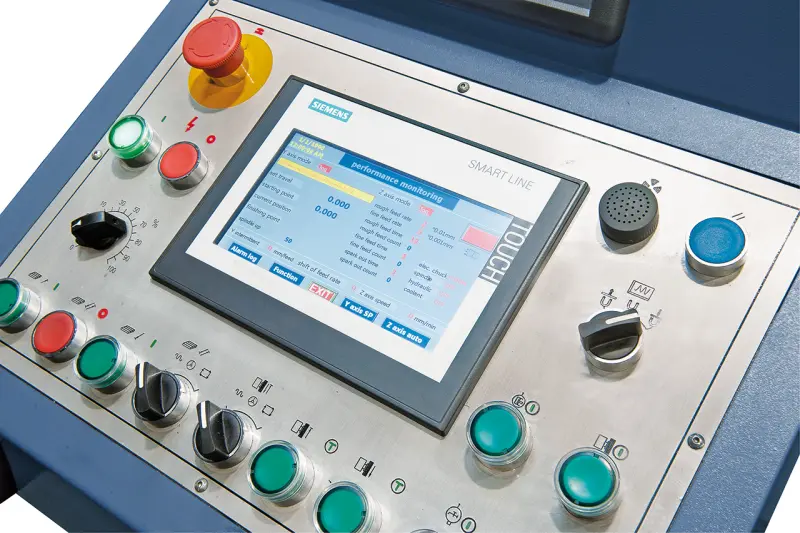

• Siemens SMART-Panel IE V3 s dotykovým ovládáním

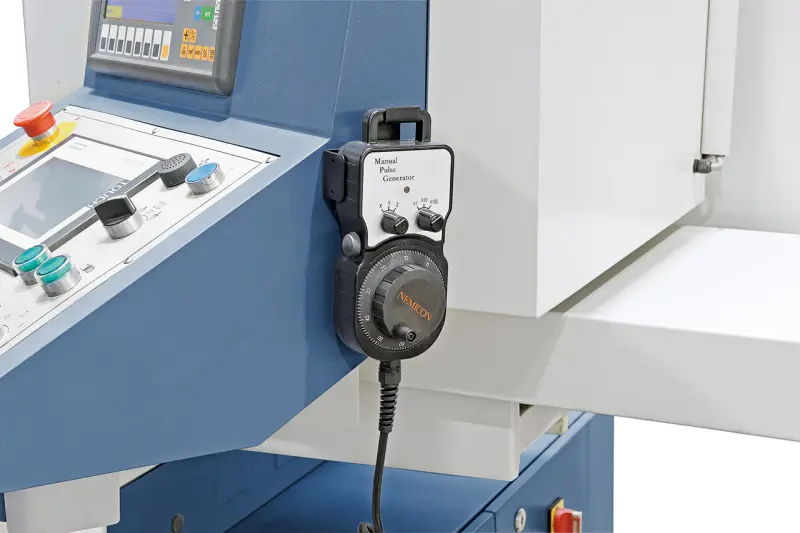

• Elektronické ruční kolo
• Brusný kotouč
• Příruba brusného kotouče
• LED pracovní světlo
• Magnetická upínací deska
• Vyvažovací stojan
• Vyvažovací trn
• Ochranný kryt

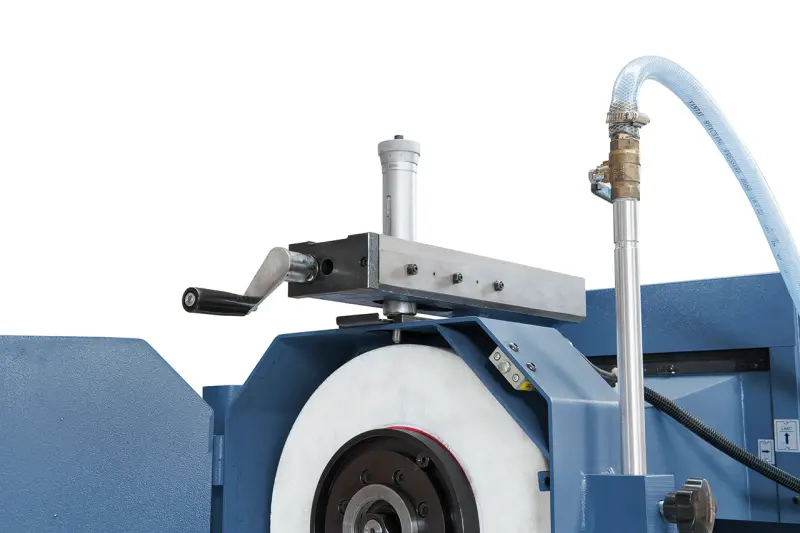

• Paralelní orovnávání
• Demagnetizační zařízení

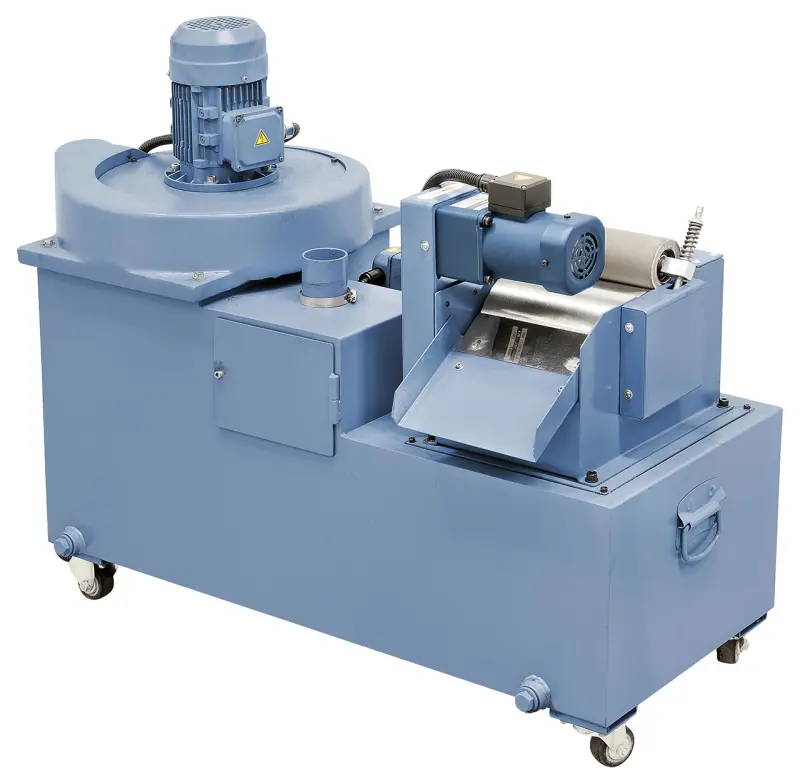

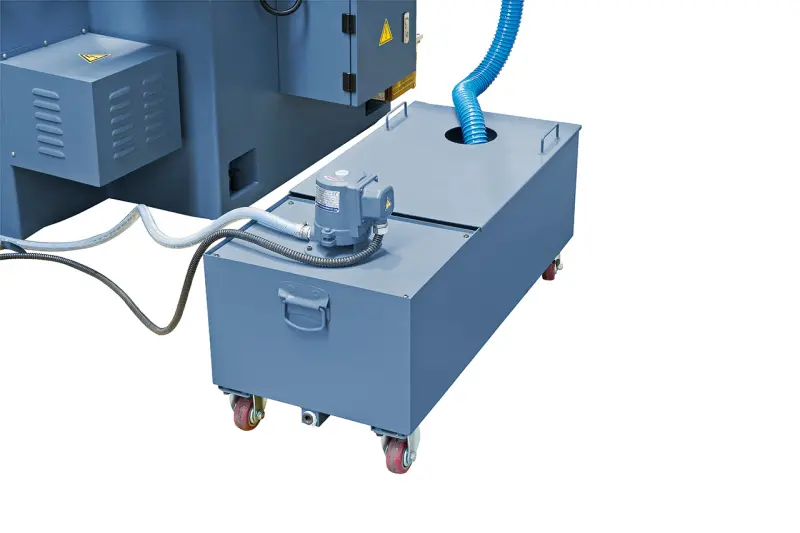

• Chladicí zařízení
• Diamantový orovnávač brusných kotoučů
• Nivelační kyvné prvky

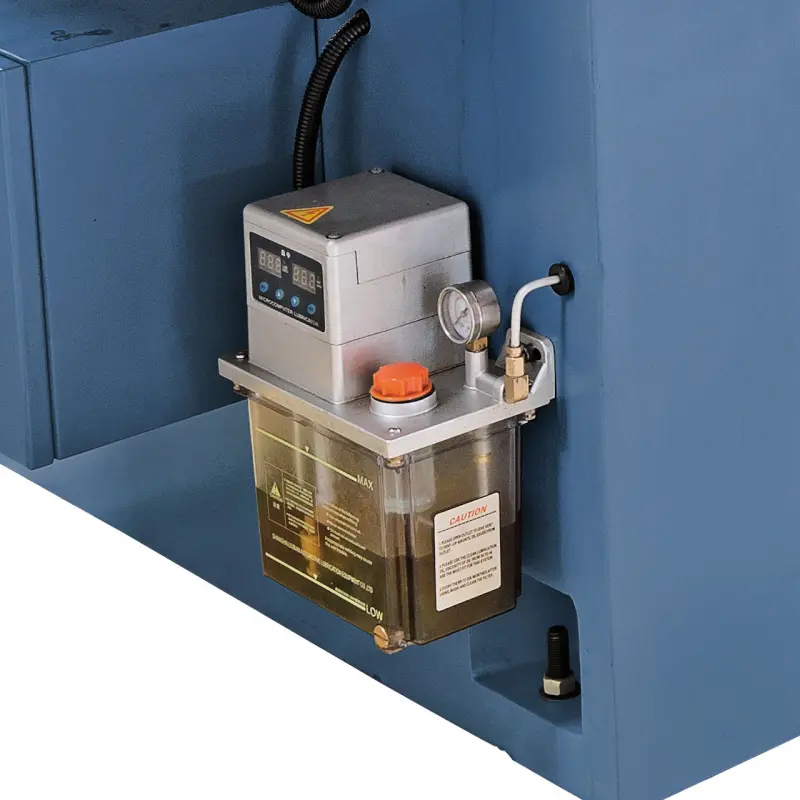

• Centrální mazání
• Obslužné a servisní nářadí
