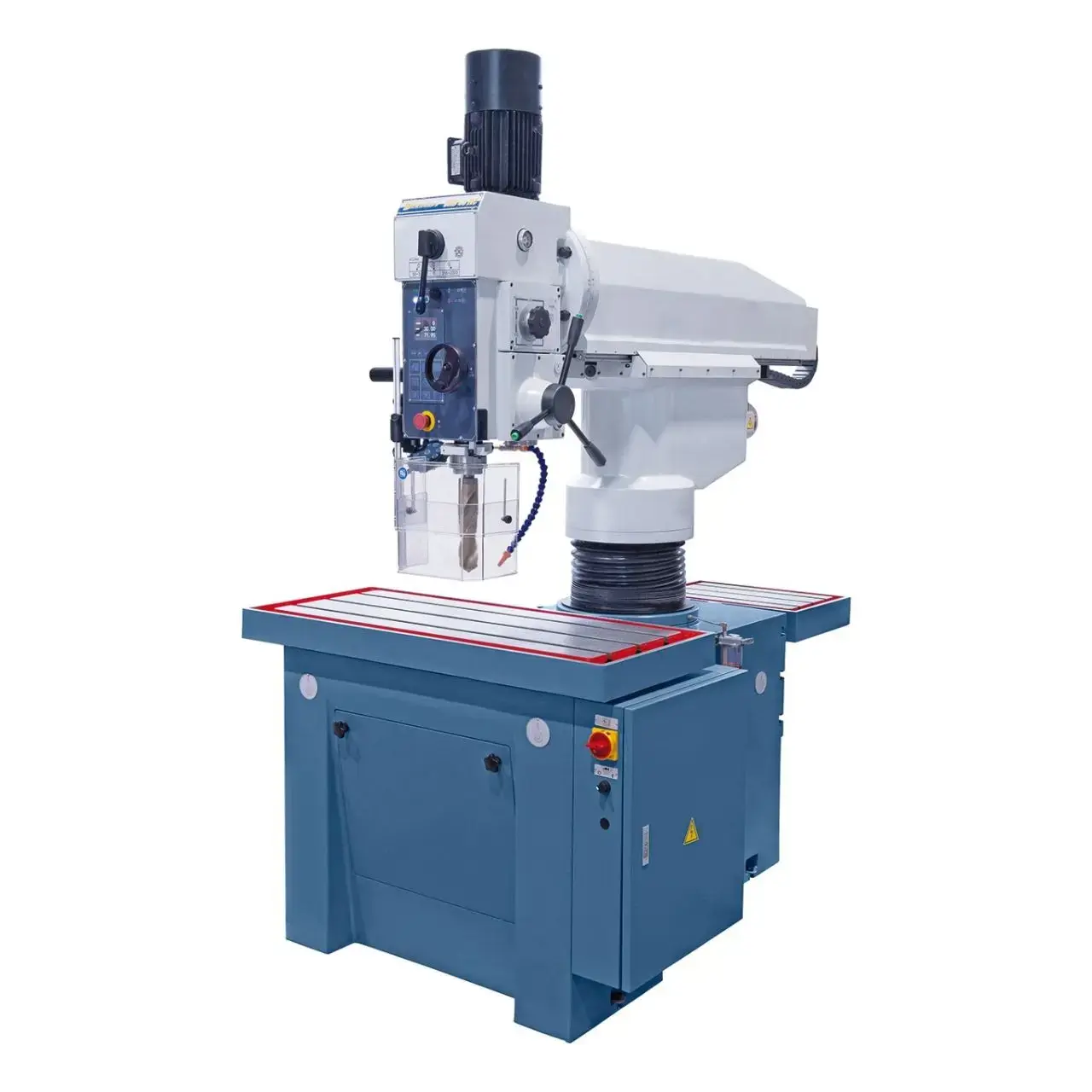

Radiální vysokorychlostní vrtačka Bernardo SRB 40 NC (BER011358XL)

• Výkon motoru [W]: 2 200
• Průměr vrtáku [mm]: 40
• Řezání závitů max.: M30
• Vyložení min. / max. [mm]: 370 ÷ 950
• Vertikální posuv ramena [mm]: 390
• Naklápěcí vrtací hlava [°]: ±90
• Zdvih pinoly [mm]: 200
• Otáčky vřetena (plynule) [U.min^-1]:(2) 50 ÷ 316 / 316 ÷ 2 000
• Upínání (provedení) vřetene : MK 4
• Rozsahy posuvů [mm.U^-1]: (6) 0,08 / 0,12 / 0,17 / 0,24 / 0,35 / 0,50
• Vzdálenost vřeteno / stůl [mm]: 390 ÷ 780
• Plocha stolu [mm]: 1 195 x 500
• Velikost T-drážek [mm]: 18
• Průměr sloupu [mm]: 220
• Rozměry stroje (d x š x v) [mm]: 2 450 x 1 200 x 2 720
• Hmotnost [kg]: 2 800

Radiální vysokorychlostní vrtačka Bernardo SRB NC byla speciálně navržena pro hospodárné obrábění velkých rozměrů jednotlivých kusů a malých sérií s vysokou přesností.
Svou konstrukcí je vrtačka vhodná pro víceúčelové využití ve strojírenské výrobě, opravárenských provozech, mechanických a výrobních dílnách.

• Konstrukční uspořádání poskytuje všestranné možnosti upnutí a obrábění
• Elektromotorické přestavení výšky vrtací hlavy beze změny polohy vrtání, ideální pro vrtání hlubokých děr
• Vrtací hlavu lze naklápět v rozsahu 180°, posouvat dopředu-dozadu a výložník vodorovně otáčet okolo sloupu
• Součástí základní výbavy je zařízení pro řezání závitů a 6 automatických posuvů vřeteníku
• Rozměrná plocha stolu (1195 x 500 mm) vhodná pro současné upnutí více obrobků
• Součástí dodávky je digitální zobrazení otáček a hloubky vrtání
• Rychlé nastavení vrtací hlavy nad obrobkem s hydraulickým zajištěním polohy
• Silnostěnný a žebrovaný sloup zajišťuje velkou tuhost vyložení
• Stabilní konstrukce zaručuje práci bez vibrací
• Dodáváno s plynulou regulací otáček vřetena

Součásti dodávky radiální vrtačky Bernardo

• Nově ovládací přední panel vrtačky
• Elektromagnetický posuv pinoly
• Digitální zobrazení otáček
• Digitální zobrazení hloubky vrtání
• Motoricky výškově stavitelná vyvrtávací hlava
• Prvotní olejová náplň Shell Tellus 46
• Rychloupínací sklíčidlo 1 - 13 mm / B 16
• Upínací trn MK 4 / B 16
• Redukční pouzdro MK 4/MK 3, MK 4/MK 2, MK 3/MK 1
• Závitovací zařízení
• LED pracovní osvětlení
• Chladicí systém
• Výškově stavitelný ochranný kryt
• Servisní nářadí
