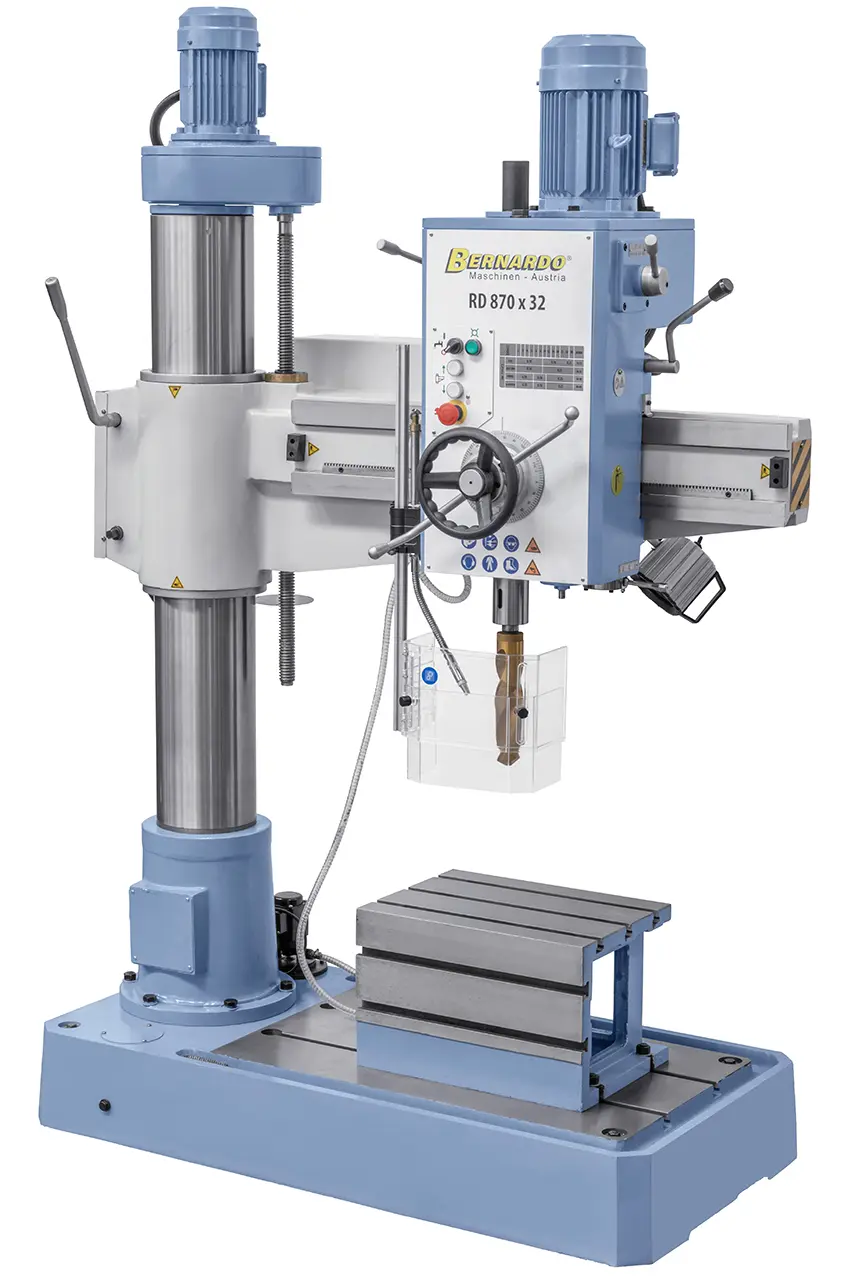

Radiální vrtačka Bernardo RD 870 x 32 (BER011325XL0)

Kompaktní radiální vrtačka Bernardo RD - ideální pro vrtání, zahlubování a vystružování velkých obrobků

• Ideální stroj pro vrtání, zahlubování a vystružování velkých obrobků (jako jsou ocelové nosníky, příruby atd.)
• Díky svým všestranným možnostem použití je tento stroj ideální pro strojírenské dílny, opravny, strojírenství a další
• Dobré kluzné vlastnosti výložníku díky broušenému povrchu vnějšího sloupku
• Velká základní deska, ideální pro upínání a obrábění velkých obrobků
• Mechanické blokování otočného pohybu výložníku a posunutí vřetenové hlavy
• Snadné nastavení na stacionární obrobek

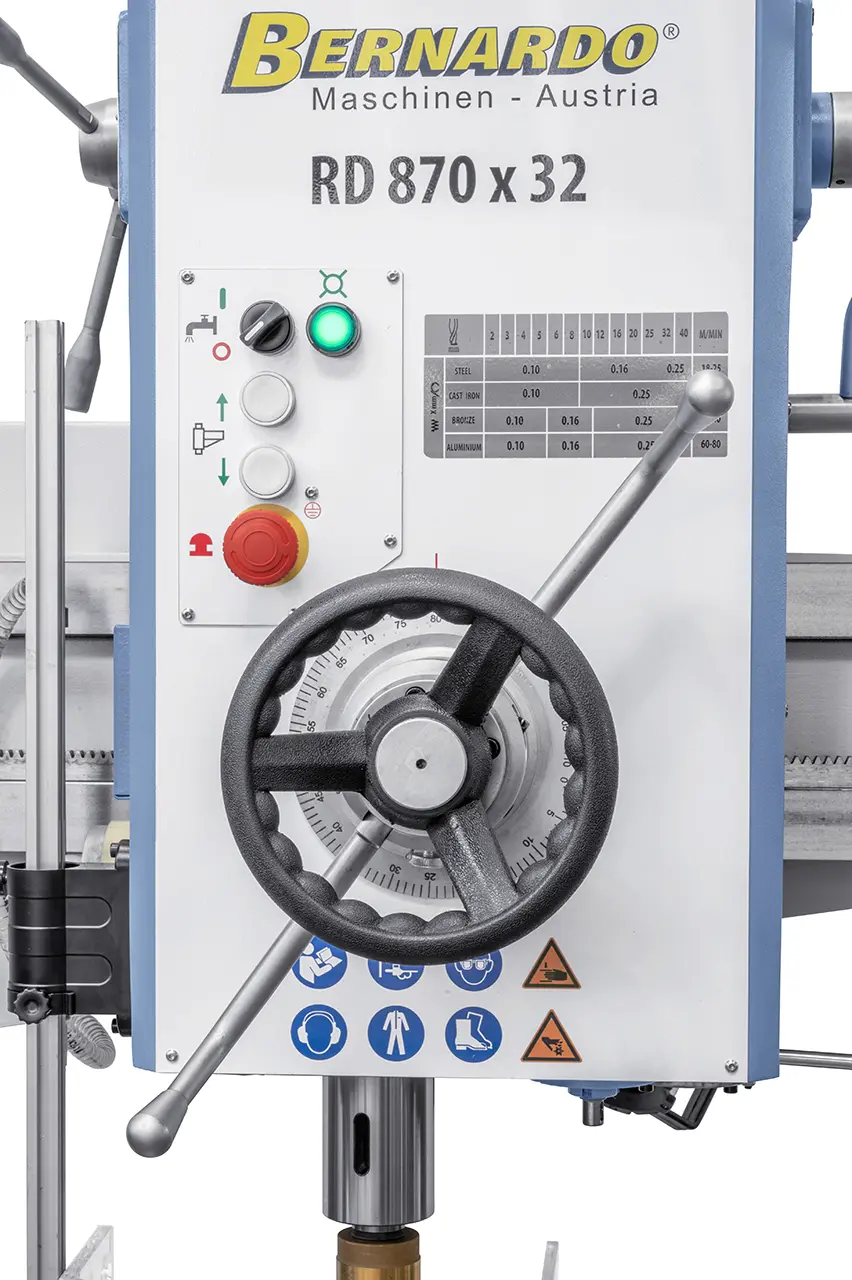

• Jednoduché centrální ovládání z přední strany stroje
• Snadné nastavení výšky ramene pomocí zvedacího motoru
• Optimální řezná rychlost díky širokému rozsahu otáček
• Ideální pro vrtání, zahlubování, vystružování a řezání závitů

Součásti dodávky radiální vrtačky Bernardo RD

• Upínací krychlový stůl - kostka
• Chladicí systém
• Redukce MK 4/MK 3
• Adaptér MK 4/B16
• LED pracovní osvětlení stroje
• Zvedací motor
• Výškově nastavitelný ochranný kryt
• Ovládací klíč

Technické parametry radiální vrtačky Bernardo RD

• Průměr vrtáku [mm]: 32
• Řezání závitů max. : M24
• Vyložení [mm]: 260 ÷ 840
• Vertikální posuv ramena [mm]: 730
• Přesouvání vrtací hlavy (horizontálně) [mm]: 580
• Zdvih pinoly [mm]: 210
• Upínání (provedení) vřetene: MK 4
• Otáčky vřetene [U.min^-1]: (6) 75 ÷ 1 220
• Rozsahy posuvů [mm.U^-1]: 0,10 - 0,16 - 0,25
• Vzdálenost vřetene - krychlový stůl [mm]: 100 ÷ 830
• Vzdálenost vřetene - základna [mm]: 400 ÷ 1 030
• Pracovní plocha základny [mm]: 825 x 880
• Krychlový stůl (d x š x v) [mm]: 480 x 35 x 300
• Výkon motoru [W]: 2 200
• Výkon zveddacího motoru [W]: 750
• Rozměry stroje (d x š x v) [mm]: 1 350 x 670 x 2 200
• Hmotnost [kg]: 770
