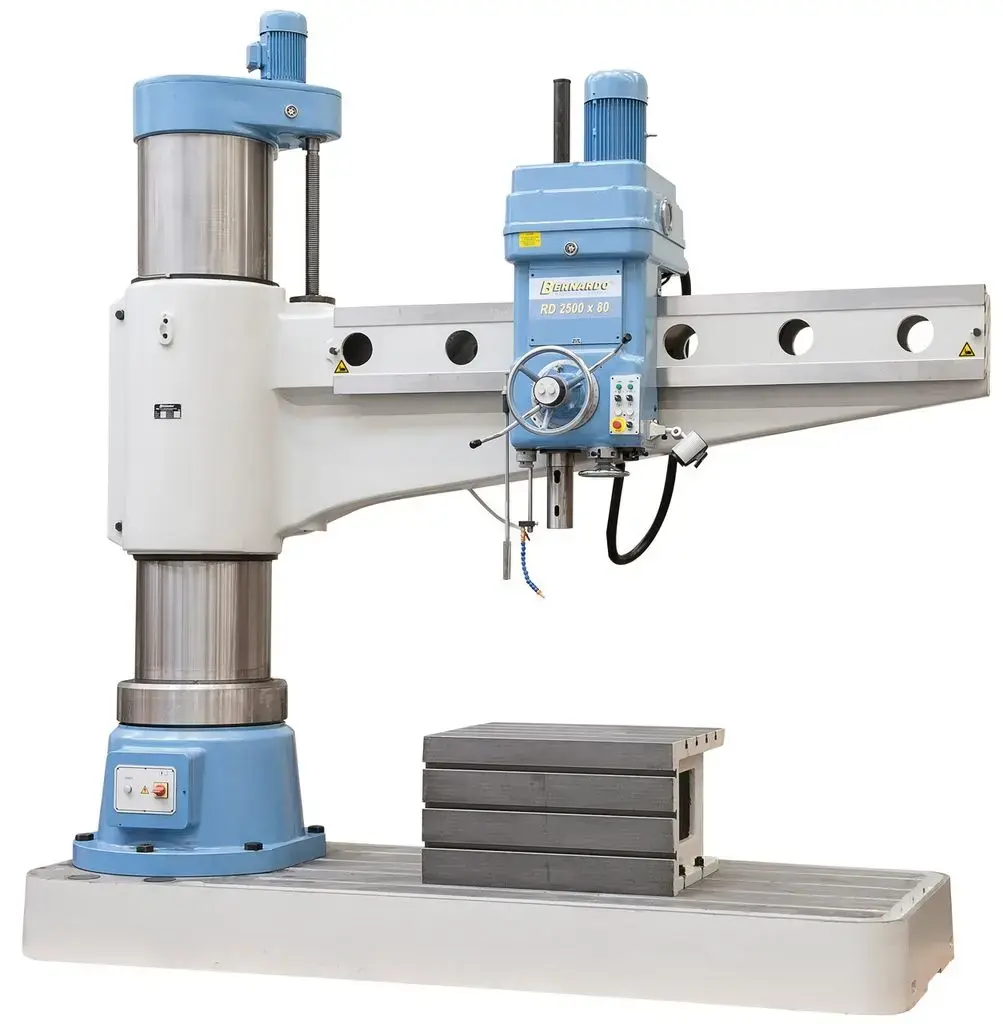

Radiální vrtačka Bernardo RD 2500 x 80 (BER011335XL)

• Průměr vrtáku [mm]: 80
• Řezání závitů max. : M64
• Vyložení min. / max. [mm]: 500 ÷ 2 500
• Vertikální posuv ramena [mm]: 1 000
• Přesouvání vrtací hlavy (horizontálně) [mm]: 2 000
• Zdvih pinoly [mm]: 450
• Upínání (provedení) vřetena: MK 6
• Otáčky vřetena [U.min^-1]: (16) 16 ÷ 1 250
• Rozsahy posuvů [mm.U^-1]: (16) 0,04 ÷ 3,2
• Vzdálenost vřeteno / stůl kostky [mm]: 0 ÷ 1 440
• Vzdálenost vřeteno - základna [mm]: 550 x 2 000
• Pracovní plocha základny [mm]: 2 450 x 1 400
• Krychlový stůl (d x š x v) [mm]: 800 x 1 000 x 560
• Výkon motoru [W]: 7 500
• Rozměry stroje (d x š x v) [mm]: 3 730 x 1 400 x 4 025
• Hmotnost [kg]: 11 000

Radiální vrtačka Bernardo RD 2500 x 80 zaujme svou velmi pevnou konstrukcí.
Speciální umístění sloupu zachová stálost přenášené síly po ramenu i při vzdáleném opracování. Přestavení a upevnění vrtací hlavy po ramenu ručním kolečkem na přední straně.

• Velká a broušená základna pro upínání velkých obrobků
• Silnostěnný, broušený sloup pro snadný posuv ramene
• Ideální strojní vrtačka pro vrtání, vyhlubování, vystružování a řezání závitů
• Jednoduché, motorové výškové nastavení výložního ramena
• Hydraulické upevnění ramena a vrtací hlavy
• Tvrzená a broušená ozubená kola běžící v olejové lázni
• Vodící dráhy ramene jsou kalené a broušené

Součásti dodávky radiální vrtačky Bernardo

• Krychlový stůl/kostka
• Upínací trn MK 5 / B 16
• Redukce MK 5/MK 4, MK 4/MK 3, MK 3/MK 2
• LED pracovní osvětlení
• Prvotní olejová náplň Shell Tellus 46
• Chladicí systém
• Motor zdvihu
• Hydromotor
• Výškově stavitelný ochranný kryt
• Servisní nářadí
