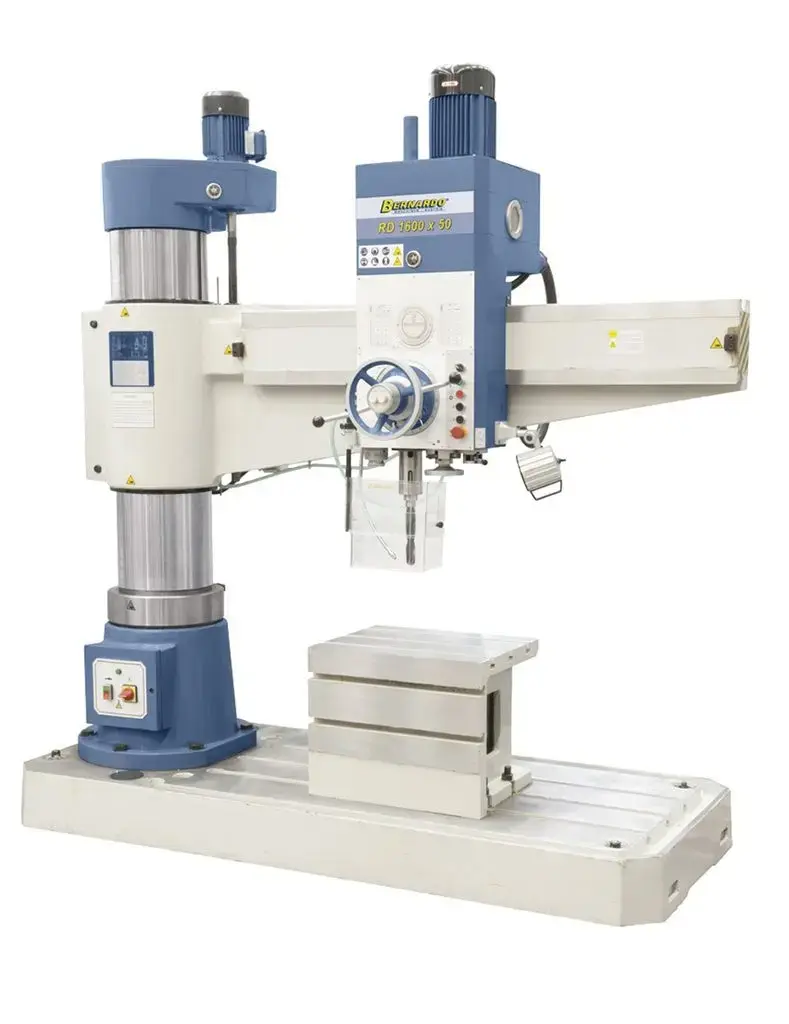

Radiální vrtačka Bernardo RD 2000 x 63 (BER011333XL)

• Průměr vrtáku [mm]: 63
• Řezání závitů max.: M56
• Vyložení min. / max. [mm]: 420 ÷ 2 000
• Vertikální posuv ramena [mm]: 800
• Přesouvání vrtací hlavy (horizontálně) [mm]: 1 580
• Zdvih pinoly [mm]: 405
• Upínání (provedení) vřetena [mm]: MK 5
• Otáčky vřetena [U.min^-1]: (16) 20 ÷ 1 600
• Rozsahy posuvů [mm.U^-1]: (16) 0,04 ÷ 3,2
• Vzdálenost vřeteno - krychlový stůl [mm]: 290 ÷ 1 075
• Vzdálenost vřeteno - základna [mm]: 795 ÷ 1 580
• Pracovní plocha základny [mm]: 1 980 x 1 240
• Krychlový stůl (d x š x v) [mm]: 940 x 625 x 505
• Výkon motoru [W]: 5 500
• Rozměry (š x h x v) [mm]: 3 100 x 1 240 x 3 370
• Hmotnost [kg]: 6 500

Radiální vrtačka Bernardo RD 2000 x 63 zaujme svou velmi pevnou konstrukcí.
Speciální umístění sloupu zachová stálost přenášené síly po ramenu i při vzdáleném opracování. Přestavení a upevnění vrtací hlavy po ramenu ručním kolečkem na přední straně.

• Velká a broušená základna pro upínání velkých obrobků
• Silnostěnný, broušený sloup pro snadný posuv ramene
• Ideální strojní vrtačka pro vrtání, vyhlubování, vystružování a řezání závitů
• Jednoduché, motorové výškové nastavení výložního ramena
• Hydraulické upevnění ramena a vrtací hlavy
• Tvrzená a broušená ozubená kola běžící v olejové lázni
• Vodící dráhy ramene jsou kalené a broušené

Součásti dodávky radiální vrtačky Bernardo

• Krychlový stůl/kostka
• Upínací trn MK 5 / B 16
• Redukce MK 5/MK 4, MK 4/MK 3, MK 3/MK 2
• LED pracovní osvětlení
• Prvotní olejová náplň Shell Tellus 46
• Chladicí systém
• Motor zdvihu
• Hydromotor
• Výškově stavitelný ochranný kryt
• Servisní nářadí
