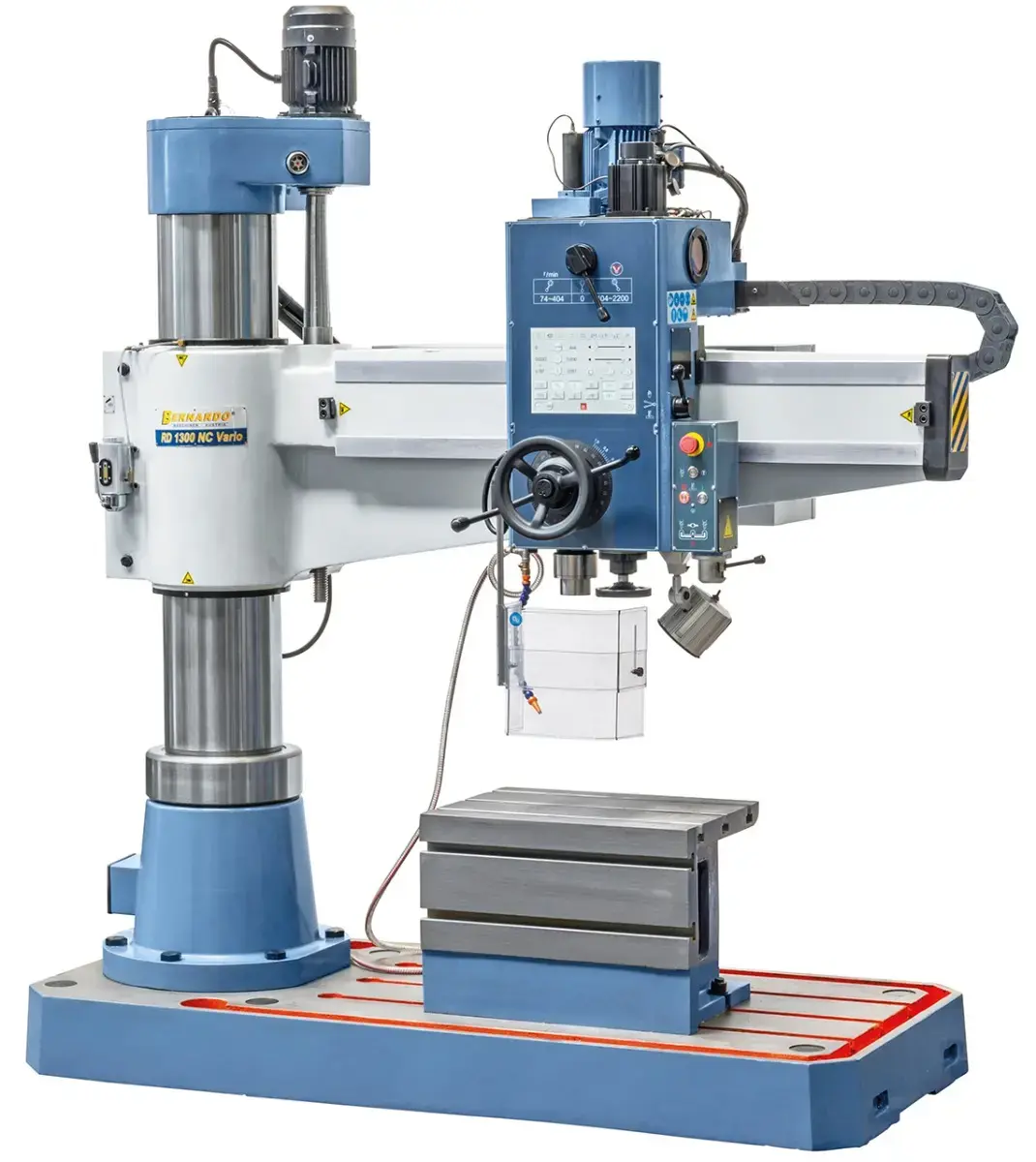

Radiální vrtačka Bernardo RD 1300 NC Vario (BER011329XL9)

• Průměr vrtáku [mm]: 40
• Řezání závitů max. : M40
• Vyložení min./max. [mm]: 300 ÷ 1 300
• Vertikální posuv ramena [mm]: 600
• Přesouvání vrtací hlavy (horizontálně) [mm]: 1 000
• Zdvih pinoly [mm]: 290
• Upínání (provedení) vřetena: MK 4
• Otáčky vřetena (plynule) [U.min^-1]: (2) 74 ÷ 404/404 ÷ 2 200
• Rozsahy posuvů (plynule) [mm.min^-1]: 1 ÷ 300
• Vzdálenost vřeteno - krychlový stůl [mm]: 100 ÷ 700
• Vzdálenost vřeteno - základna [mm]: 570 ÷ 1 170
• Pracovní plocha základny [mm]: 1 220 x 900
• Krychlový stůl (d x š x v) [mm]: 640 x 450 x 450
• Výkon motoru [W]: 2 200
• Rozměry stroje (d x š x v) [mm]: 2 050 x 1 050 x 2 560
• Hmotnost [kg]: 2 400

Radiální vrtačka Bernardo RD NC Vario je ideální pro vrtání, zahlubování a vystružování velkých obrobků (jako jsou ocelové nosníky, příruby atd.).
Zvláštností tohoto modelu je ovládání pomocí velkého dotykového displeje a podávání pinoly pomocí servomotoru. Díky všestranným možnostem použití je tento stroj ideální pro mechanické dílny, opravny, strojírenství, ...

• Sériově dodávaný řídicí systém Bohrtronic vypočítá po zadání průměru nástroje a materiálu (odlitek / ocel) ideální rychlost posuvu pro vrtání a řezání závitů
• Velkoplošná dotyková obrazovka pro všechny seřizovací práce, jako je rychlost, vrtání / řezání závitů, výškové nastavení výložníku…
• Posuv pinoly je prováděn vysoce kvalitním servomotorem
• Snadné výškové nastavení ramene výložníku pomocí zvedacího motoru, poloha vřetena zůstává nezměněna, ideální pro sériovou práci
• Elektronicky nastavitelná hloubka vrtání vč. kontroly vstupní hodnoty
• Standardně s plynulou regulací otáček, nastavenou rychlost lze odečíst přímo na displeji
• Zobrazení měrných jednotek v mm nebo palcích
• Vodicí dráhy na výložníku kalené a broušené
• Hmotnostní kompenzace pinoly protizávažím
• Ideální stroj pro vrtání, zahlubování, vystružování a řezání závitů

Součásti dodávky radiální vrtačky Bernardo

• Krychlový stůl/kostka
• Upínací trn MK 4/B 16
• Redukce
• LED pracovní osvětlení
• Prvotní olejová náplň Shell Tellus 46
• Chladicí systém
• Dotykový displej s ovládáním Bohrtronic
• Servomotor pro podávání pinoly
• Frekvenční měnič otáček
• Motor zdvihu pracovního stolu
• Hydromotor
• Výškově stavitelný ochranný kryt
• Servisní nářadí
