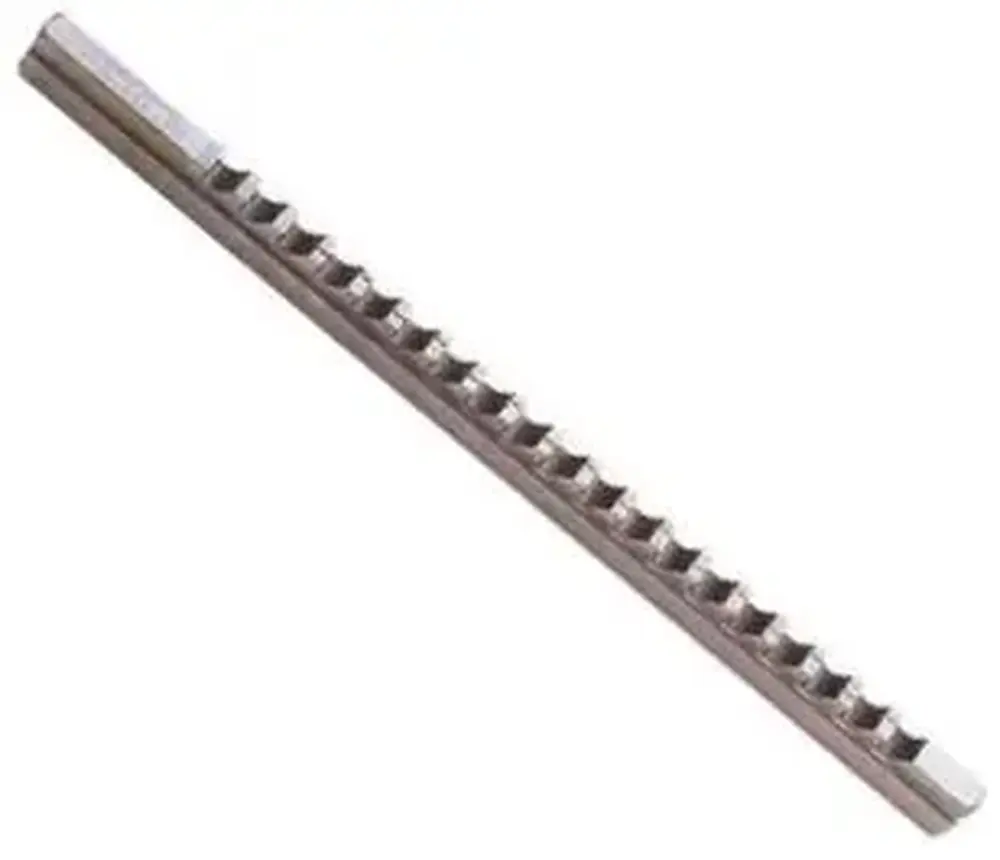

Protlačovací trn HSS pro klínové drážky, velikost 22 VI Hassay Savage 29890010

• Velikost: 22 VI
• Tolerance JS9 [mm]: %plusmn;0,026
• Velikost klínu [mm]: 22 × 14
• Šířka hřbetu × délka [mm]: 25,4 × 489
• Průchody: 5
• Vložek [ks]: 4
• Délka protlačování [mm]: 20 ÷ 150
• Protlačovací síla - max. [kN]: 51

Protlačovací trn Hassay Savage pro klínové drážky

• Provedení:
  • Materiál: HSS
  • Podbroušeno
  • Vodicí pouzdra řady I, II a II mají dosedací nákružek
  • Vložky jsou zahrnuty v ceně
• Použití:
  • Výroba strojních dílů, šablon, svařovacích, vrtacích a upínacích ústrojí
  • Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník
  • K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9
• Potřebného úběru třísky se dosáhne v několika pracovních chodech
• Tvar a podbroušení zubů zaručují čistý povrch
• Možnost použití na ručních a hydraulických lisech
• Vložky jsou součástí rozsahu dodávky protlačovacích trnů
