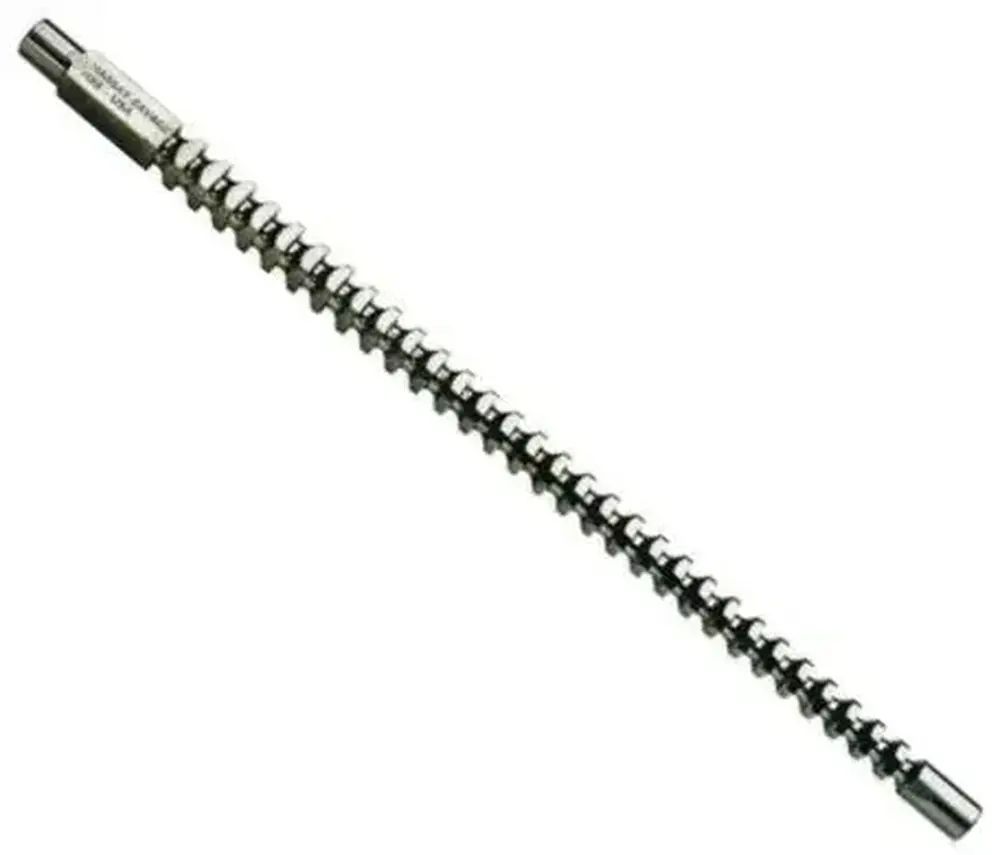

Protlačovací trn HSS 4hranný, velikost SW 25 GRATTEC Hassay Savage 29920065

• Velikost: SW 25 GRATTEC
• Tolerance JS9 [mm]: 25,01 ÷ 25,04
• Diagonální rozměr [mm]: 34,87 ÷ 34,89
• Výstupní otvor - průměr [mm]: 27
• Celková délka [mm]: 624
• Délka protlačování [mm]: 22 ÷ 44
• Protlačovací síla - max. [kN]: 50

Čtyřhranný protlačovací trn Hassay Savage s vodicím hrotem

• Provedení:
  • Materiál: HSS
  • S vodicím hrotem
• Hrot se zasadí do vstupního otvoru dílce a zajišťuje přesné vertikální nastavení vnitřního čtyřhranného profilu
• Aby při malé celkové délce nebylo zapotřebí více než jeden pracovní chod, zvolí se o něco větší výstupní otvor (tolerance H8)
• Řezné plochy jsou na všech stranách velmi jemně vybroušené a zajišťují hladký povrch
• Použití:
  • Na výrobu vnitřních čtyřhranných profilů pod přesným úhlem
  • Nejsou nutné speciální stroje ani žádná doba příprav
  • Na výrobu strojních dílů, šablon, svařovacích, vrtacích a upínacích ústrojí
  • Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník
