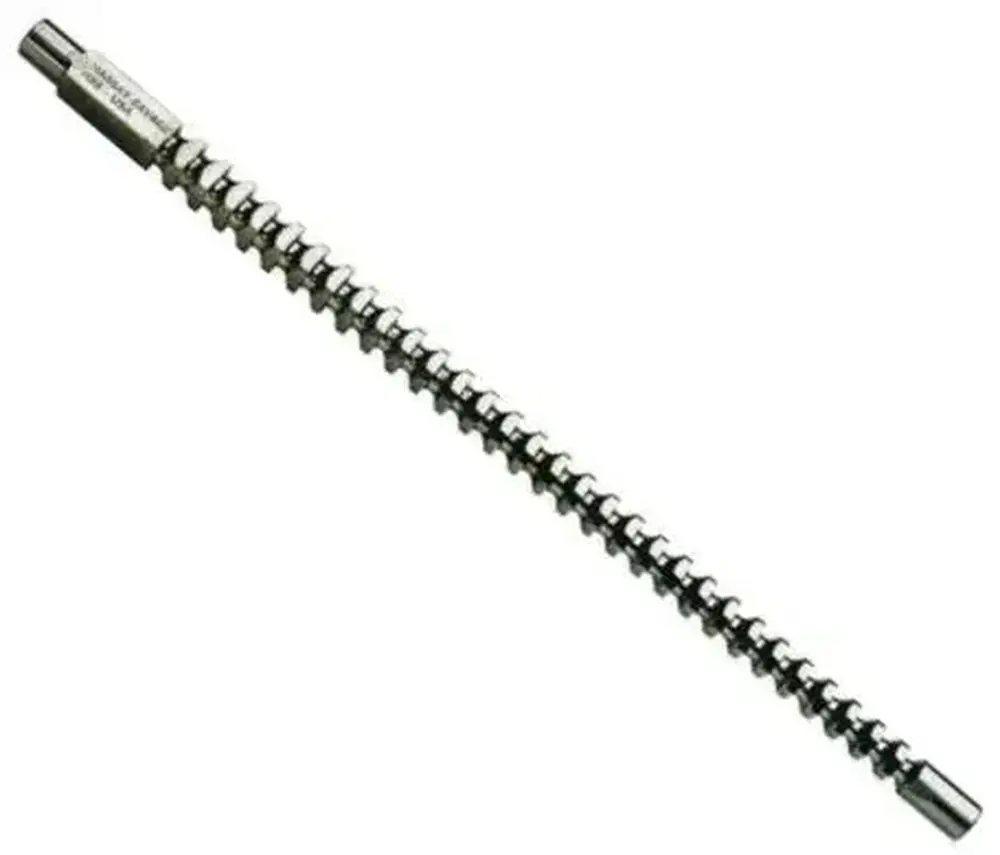

Vyškrabovací jehla HSS 4h ran SW24 GRATTEC

• Velikost: SW 24 GRATTEC
• Tolerance JS9 [mm]: 24,01 ÷ 24,04
• Diagonální rozměr [mm]: 33,45 ÷ 33,47
• Výstupní otvor - průměr [mm]: 26
• Celková délka [mm]: 625
• Délka protlačování [mm]: 22 ÷ 44
• Protlačovací síla - max. [kN]: 45

Čtyřhranný protlačovací trn Hassay Savage s vodicím hrotem

• Provedení:
  • Materiál: HSS
  • S vodicím hrotem
• Hrot se zasadí do vstupního otvoru dílce a zajišťuje přesné vertikální nastavení vnitřního čtyřhranného profilu
• Aby při malé celkové délce nebylo zapotřebí více než jeden pracovní chod, zvolí se o něco větší výstupní otvor (tolerance H8)
• Řezné plochy jsou na všech stranách velmi jemně vybroušené a zajišťují hladký povrch
• Použití:
  • Na výrobu vnitřních čtyřhranných profilů pod přesným úhlem
  • Nejsou nutné speciální stroje ani žádná doba příprav
  • Na výrobu strojních dílů, šablon, svařovacích, vrtacích a upínacích ústrojí
  • Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník
