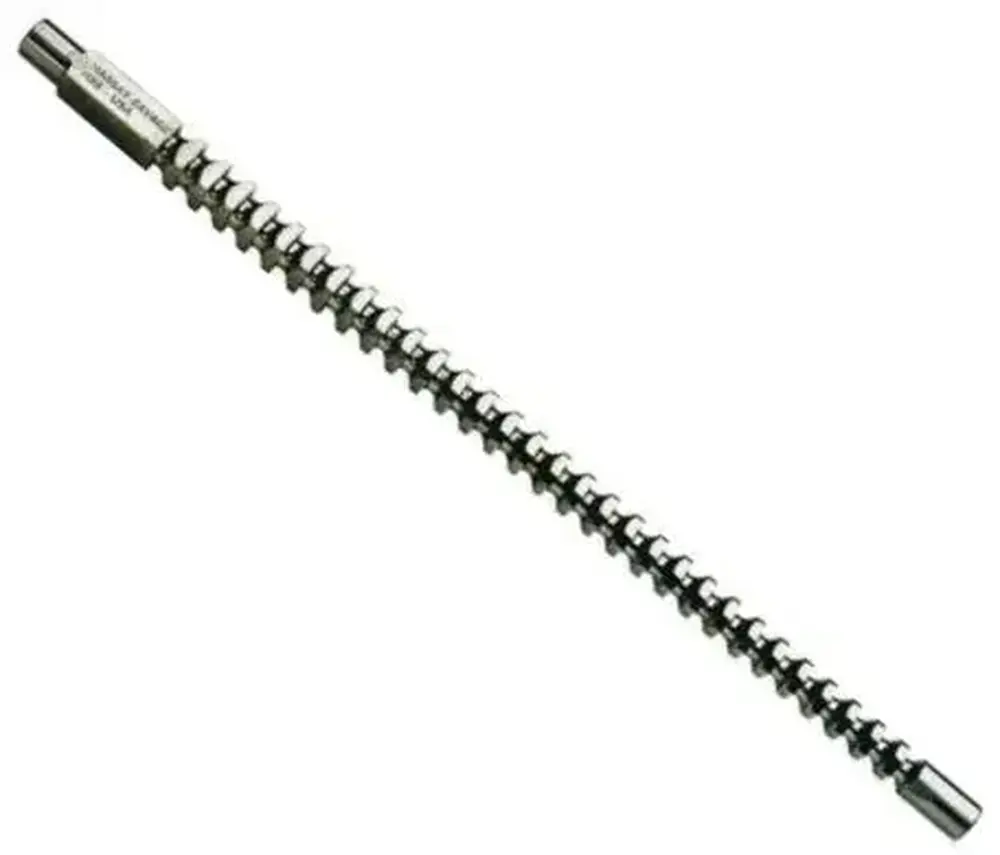

Vyškrabovací jehla HSS 4h ran SW14 LOC-LINE

• Velikost: SW 14 LOC-LINE
• Tolerance JS9 [mm]: 14,01 ÷ 14,04
• Diagonální rozměr [mm]: 19,56 ÷ 19,58
• Výstupní otvor - průměr [mm]: 15
• Celková délka [mm]: 378
• Délka protlačování [mm]: 19 ÷ 38
• Protlačovací síla - max. [kN]: 24

Čtyřhranný protlačovací trn Hassay Savage s vodicím hrotem

• Provedení:
  • Materiál: HSS
  • S vodicím hrotem
• Hrot se zasadí do vstupního otvoru dílce a zajišťuje přesné vertikální nastavení vnitřního čtyřhranného profilu
• Aby při malé celkové délce nebylo zapotřebí více než jeden pracovní chod, zvolí se o něco větší výstupní otvor (tolerance H8)
• Řezné plochy jsou na všech stranách velmi jemně vybroušené a zajišťují hladký povrch
• Použití:
  • Na výrobu vnitřních čtyřhranných profilů pod přesným úhlem
  • Nejsou nutné speciální stroje ani žádná doba příprav
  • Na výrobu strojních dílů, šablon, svařovacích, vrtacích a upínacích ústrojí
  • Úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník
