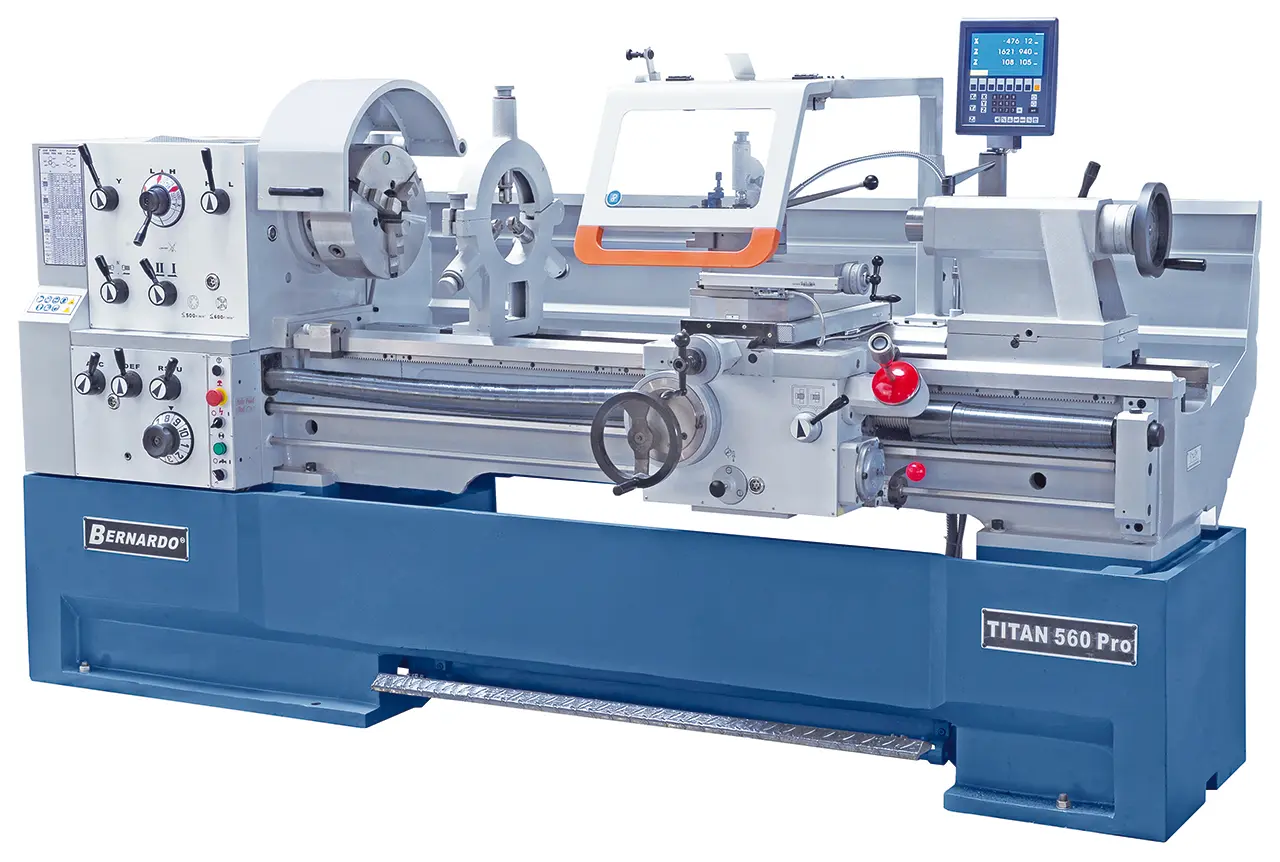

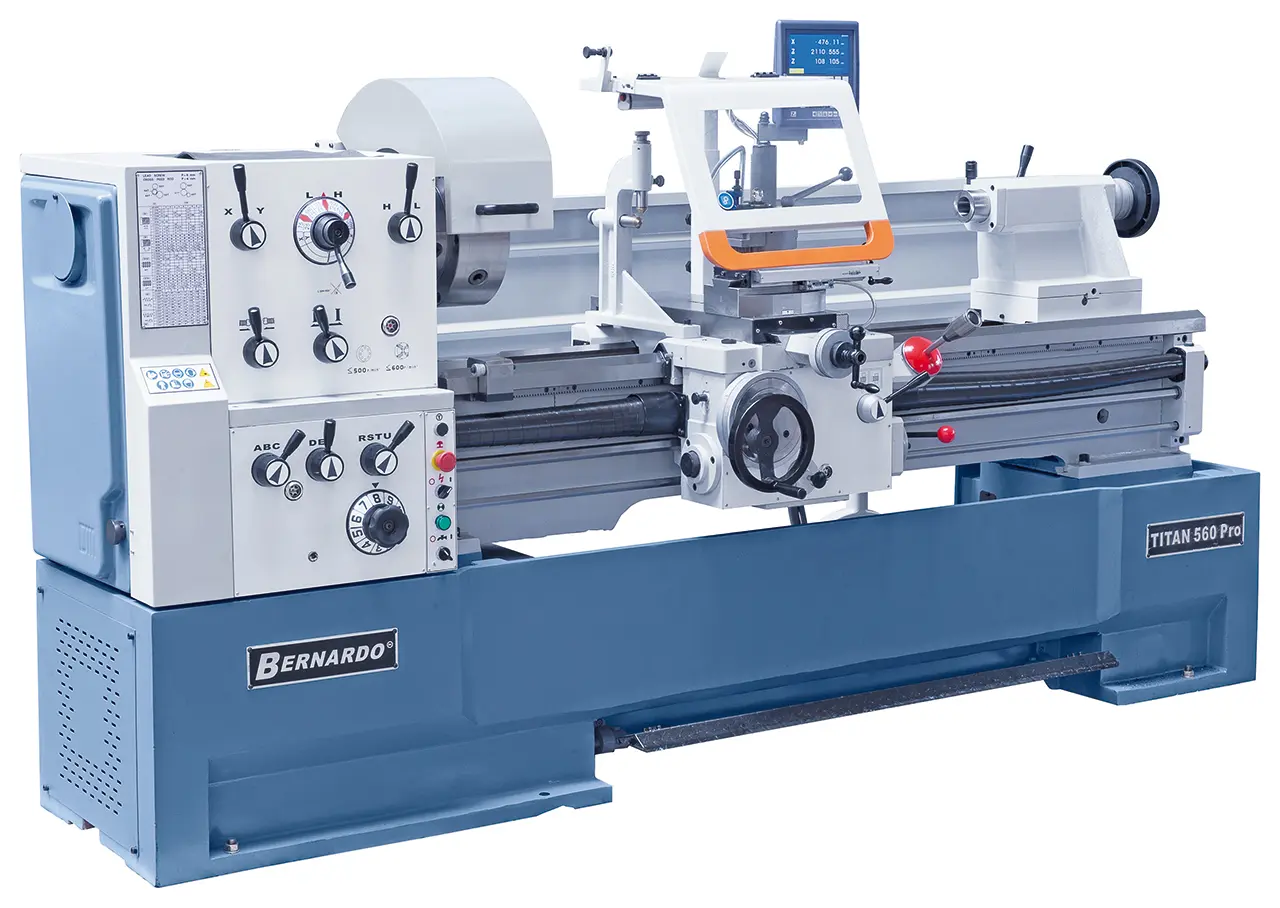

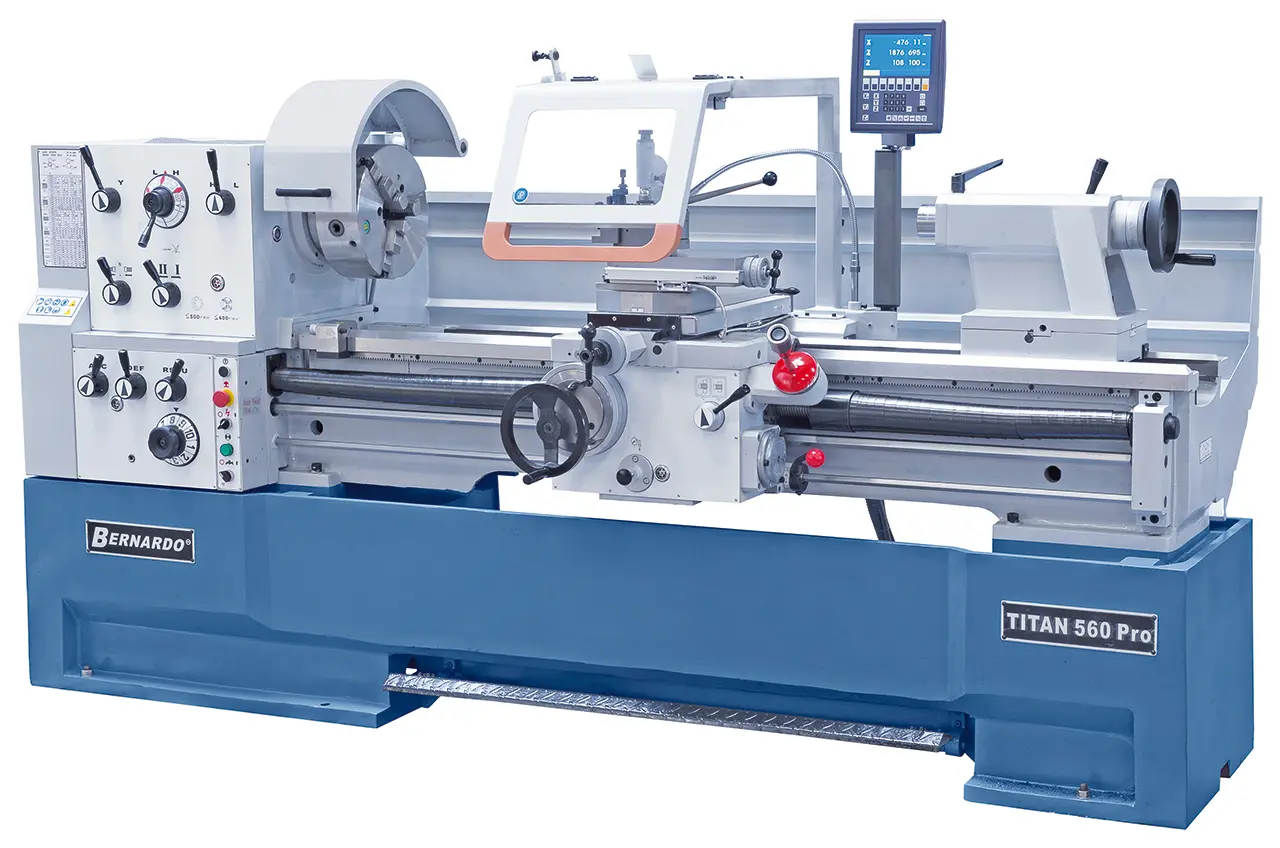

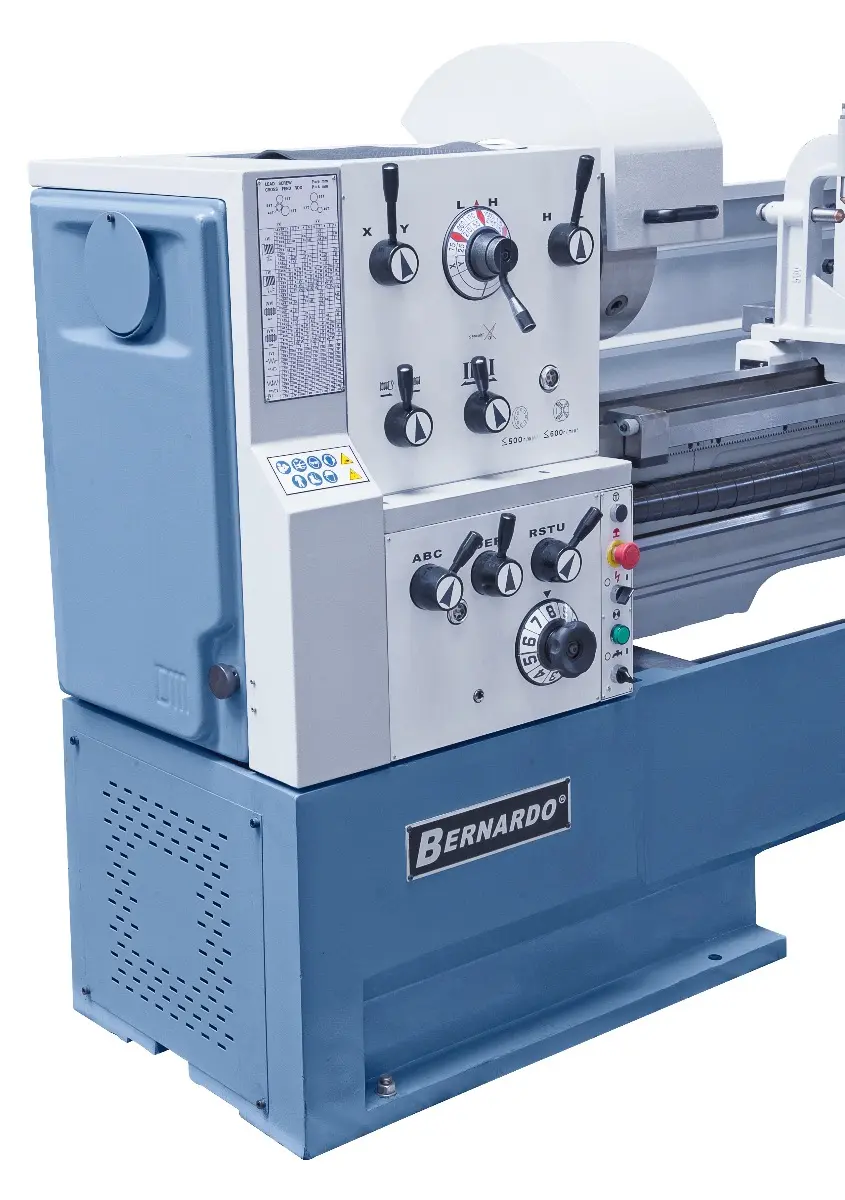

Produkční soustruh Bernardo Titan 560 x 1500 Pro s 3osým digit. odměřováním (BER031341BXL)

Výrobní soustruh Titan 560 Pro je koncipován speciálně pro průmyslovou kusovou výrobu. Jeho základní vybavení obsahuje veškeré důležité příslušenství, které tento soustruh řadí mezi univerzálně použitelná profesionální zařízení.

• Mnohostranné možnosti využití v obecné strojírenské výrobě, zakázkovéa kusové výrobě, ...
• Vyjímatelný můstek lóže pro opracování obrobků o velkém průměru

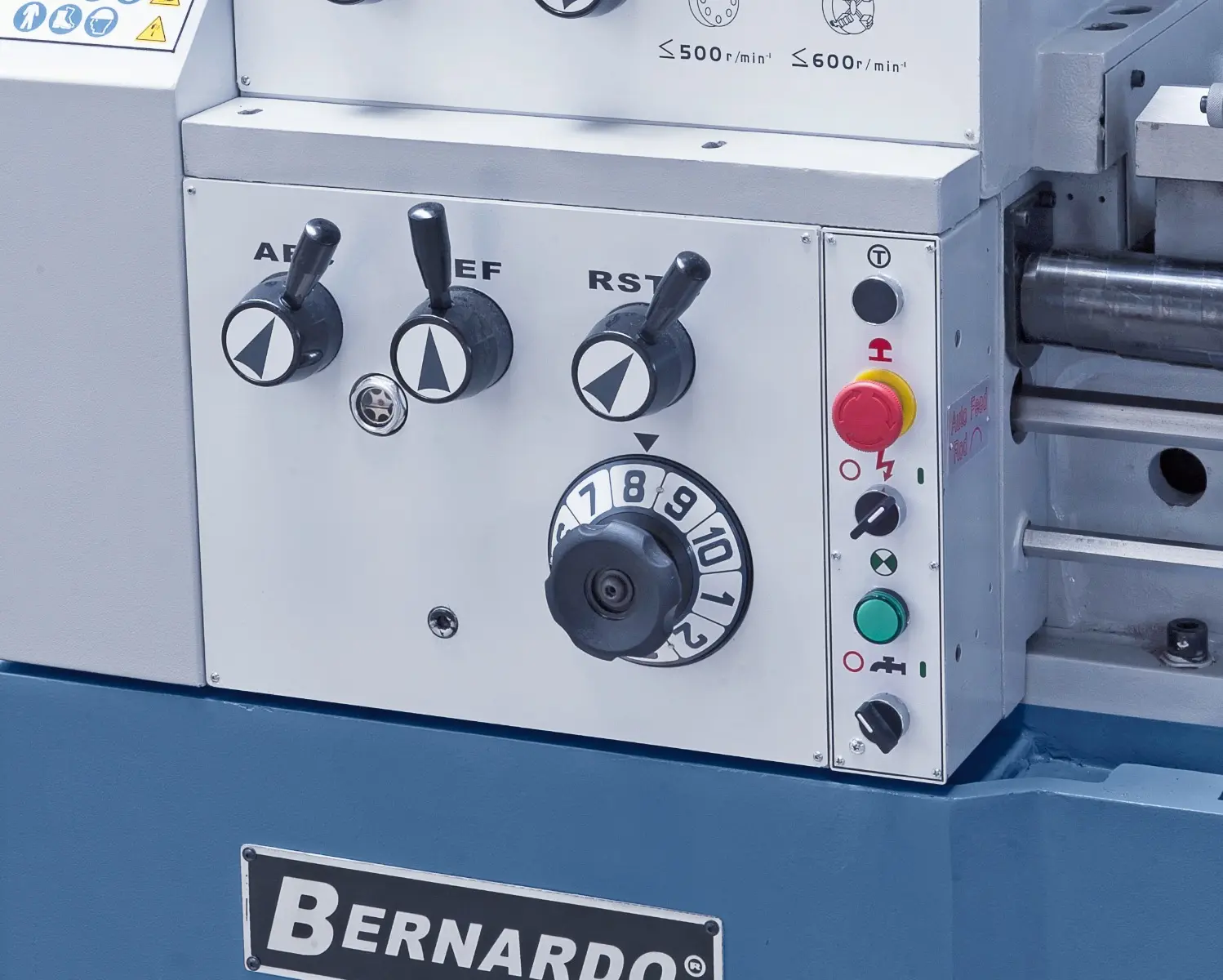

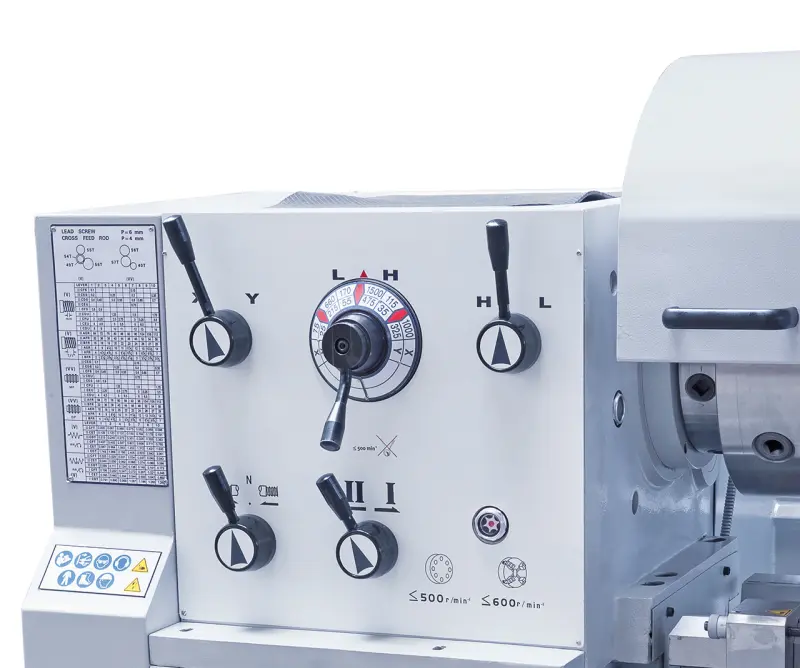

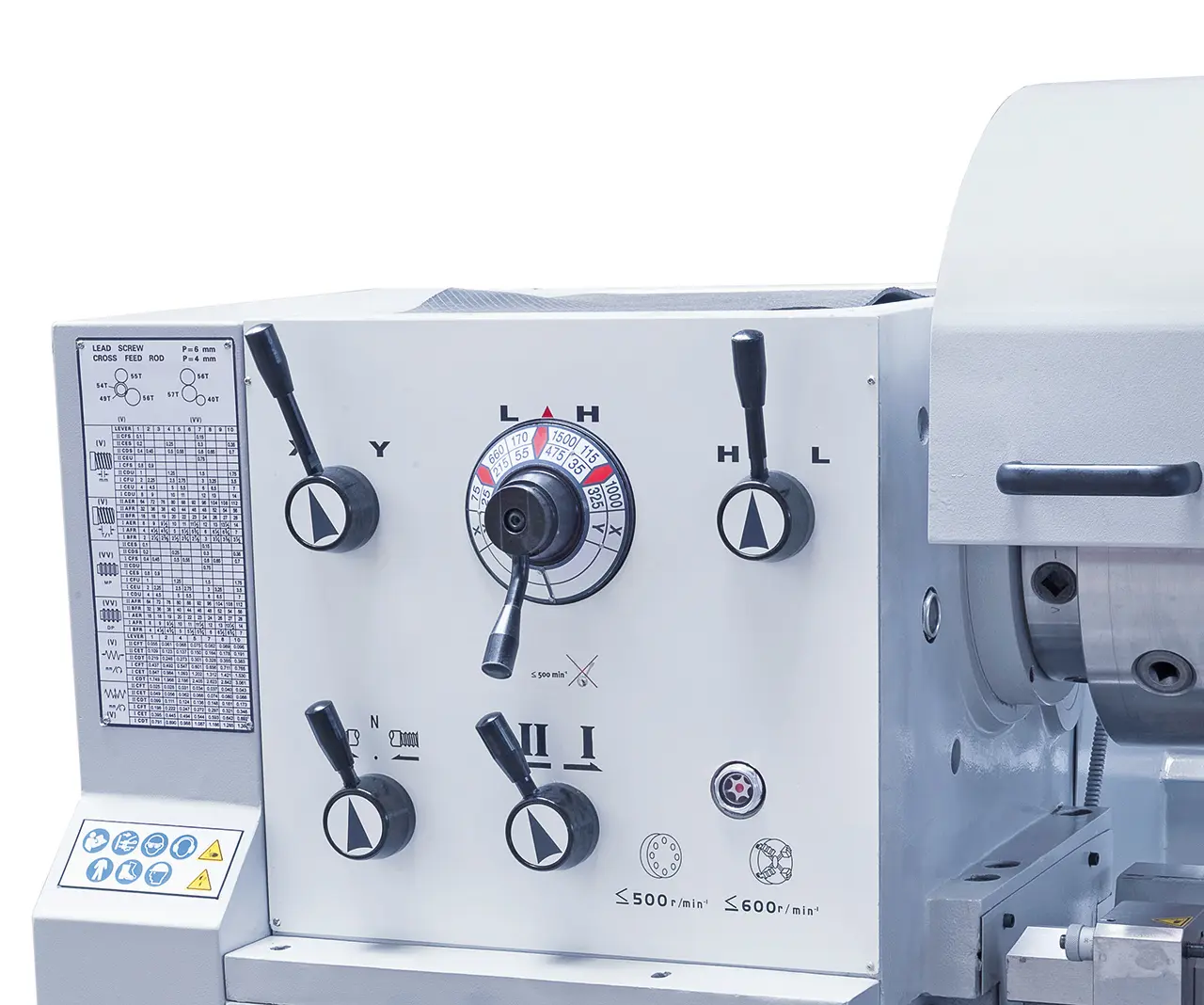

• Jednoduché přepínání počtu otáček a posuvů
• Včetně 4 nastavitelných vaček k automatickému vypnutí podélného posuvu
• Sériově dodáván s délkovým a příčným rychloposuvem pro snížení vedlejších výrobních časů
• Centrálně ovládané a praktické přepínání jednotlivých posuvů a nastavení řezání závitů mezi vodícím a tažným šroubem
• Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
• Odlitek lůžka stroje z jednoho kusu, je vysoce odolný proti kroucení a vibracím k vylepšení přesnosti soustružení
• Koník je přestavitelný k soustružení kuželových ploch
• Centrální mazání všech vedení na lůžku soustruhu

Konkurenční výhody soustruhů Bernardo Titan 560

• Magnetická brzda vřetena


Soustruh je v základu vybaven magnetickou brzdou vřetena podle požadavků evropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.

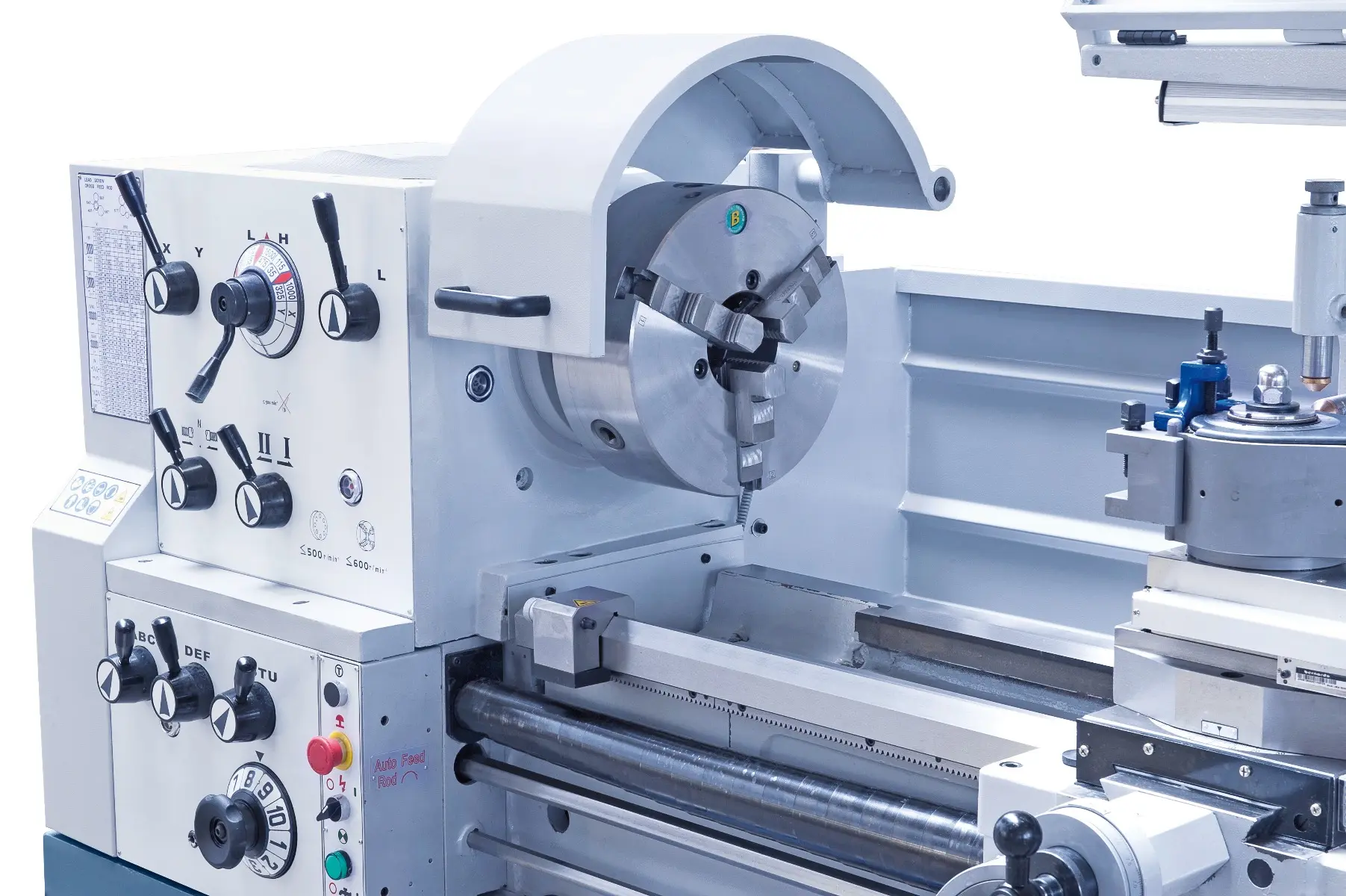

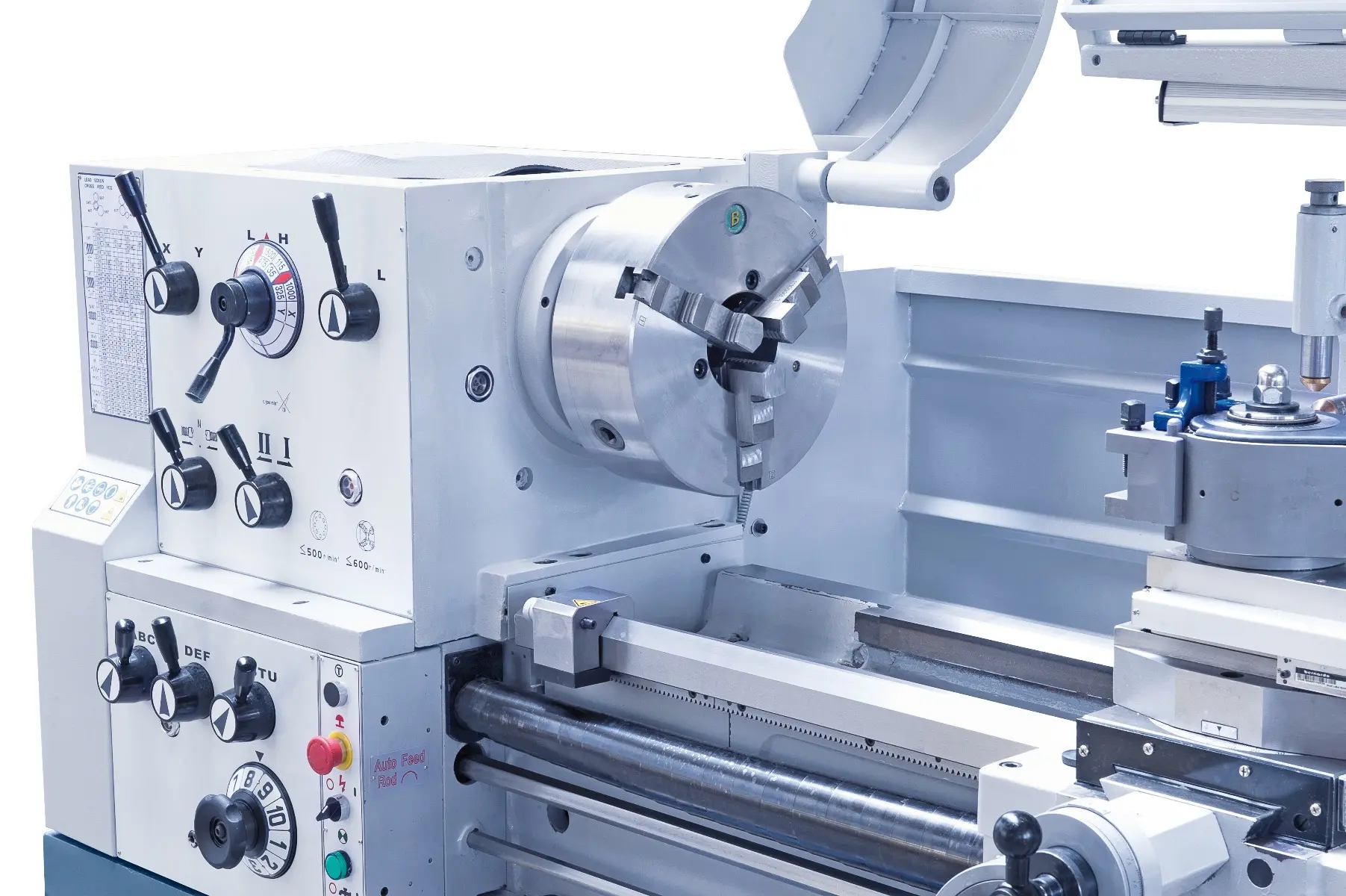

• Kvalitní 3-čelisťové sklíčidlo


Standardně jsou dodávána sklíčidla vhodná pro 1 650 ot./min, která s rezervou překonávají požadavky normy DIN 6386. Svou velikostí jsou sklíčidla Camlock 8" určena pro velký rozsah a bezpečné upnutí obrobku.

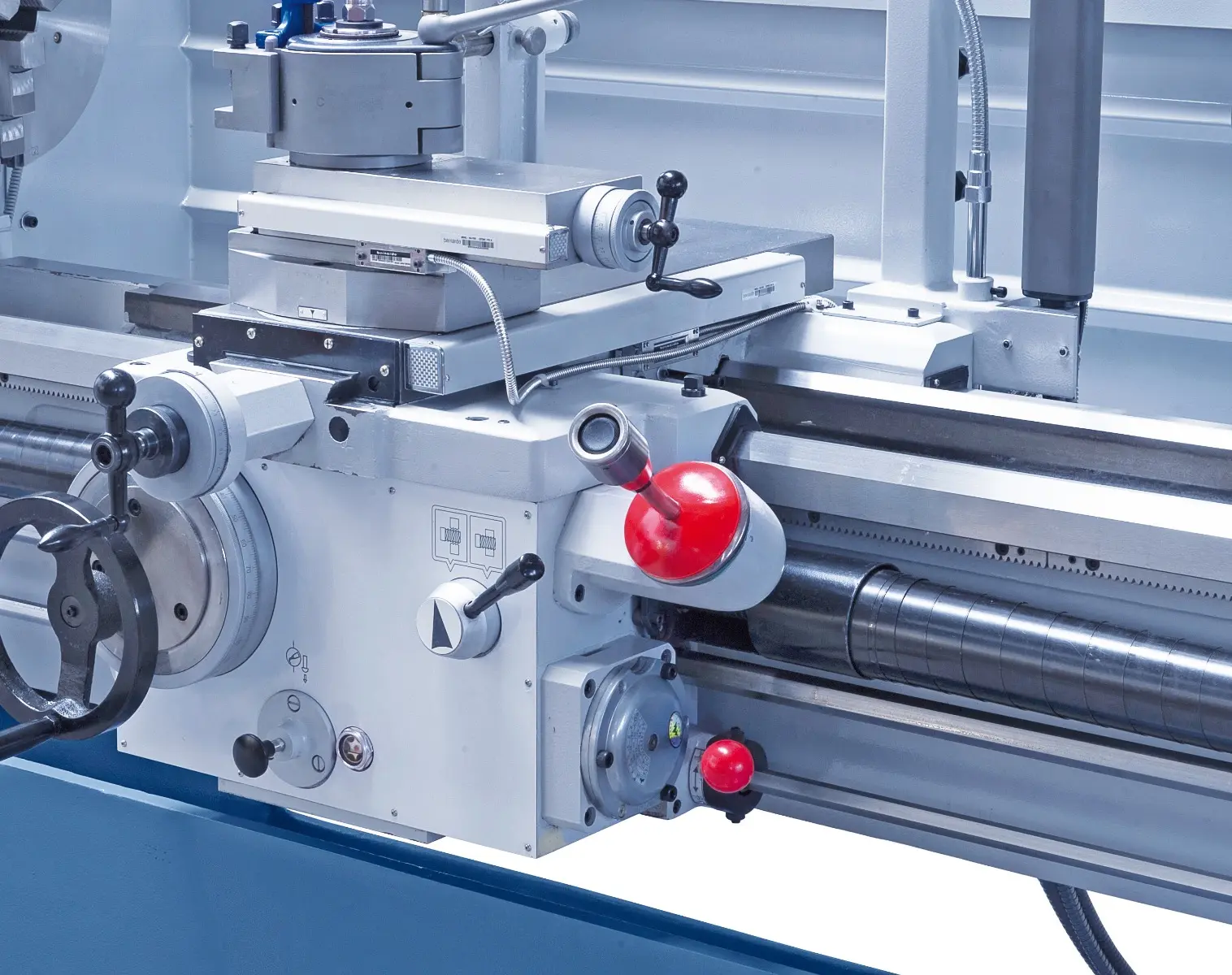

• Digitální displej přímo na suportu



S cílem zajistit větší komfort a ergonomii obsluhy je displej digitálního odměřování stále v zorném poli obsluhy díky montáži displeje přímo na pojízdném suportu soustruhu.

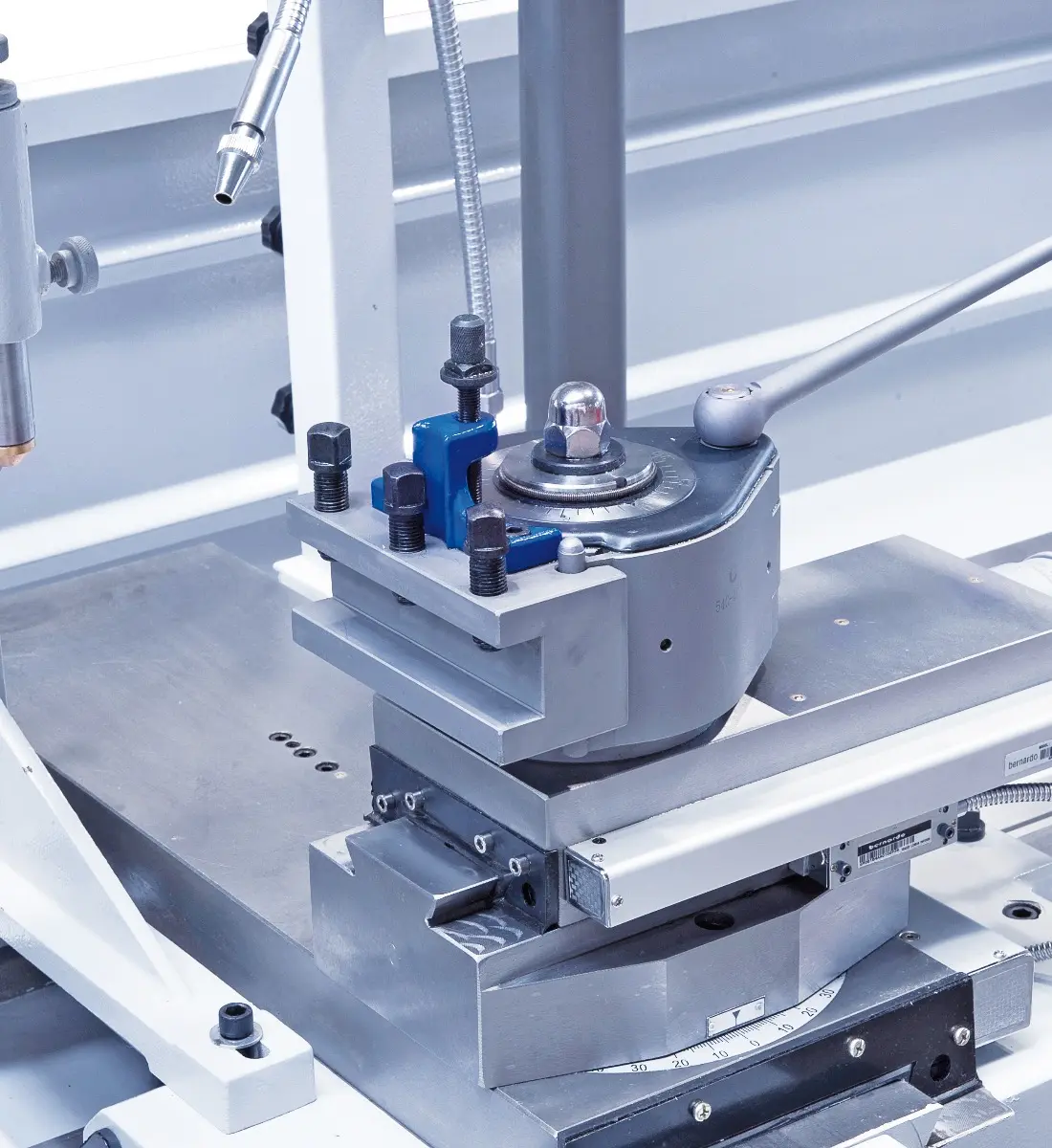

• Rychloupínací nožový držák


Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. C. Oproti jinému výrobci, jsou ve standardní dodávce 4 výměnné držáky nástrojů.

• Dostatečně dimenzované vřeteno soustruhu


Průchodnost vřetene u soustruhu Bernardo Titan byla zvětšena až na 105 mm pro snadné obrábění dlouhých obrobků… Velikost upínání sklíčidel Camlock 8" dle DIN 55029 je bohatě dimenzována pro velký rozsah a bezpečné upnutí obrobku.

Součásti dodávky soustruhu Bernardo

• 3osé digitální odměřování ES-12 V s LCD displejem
• 3čelisťové sklíčidlo PS3-315 mm/D8

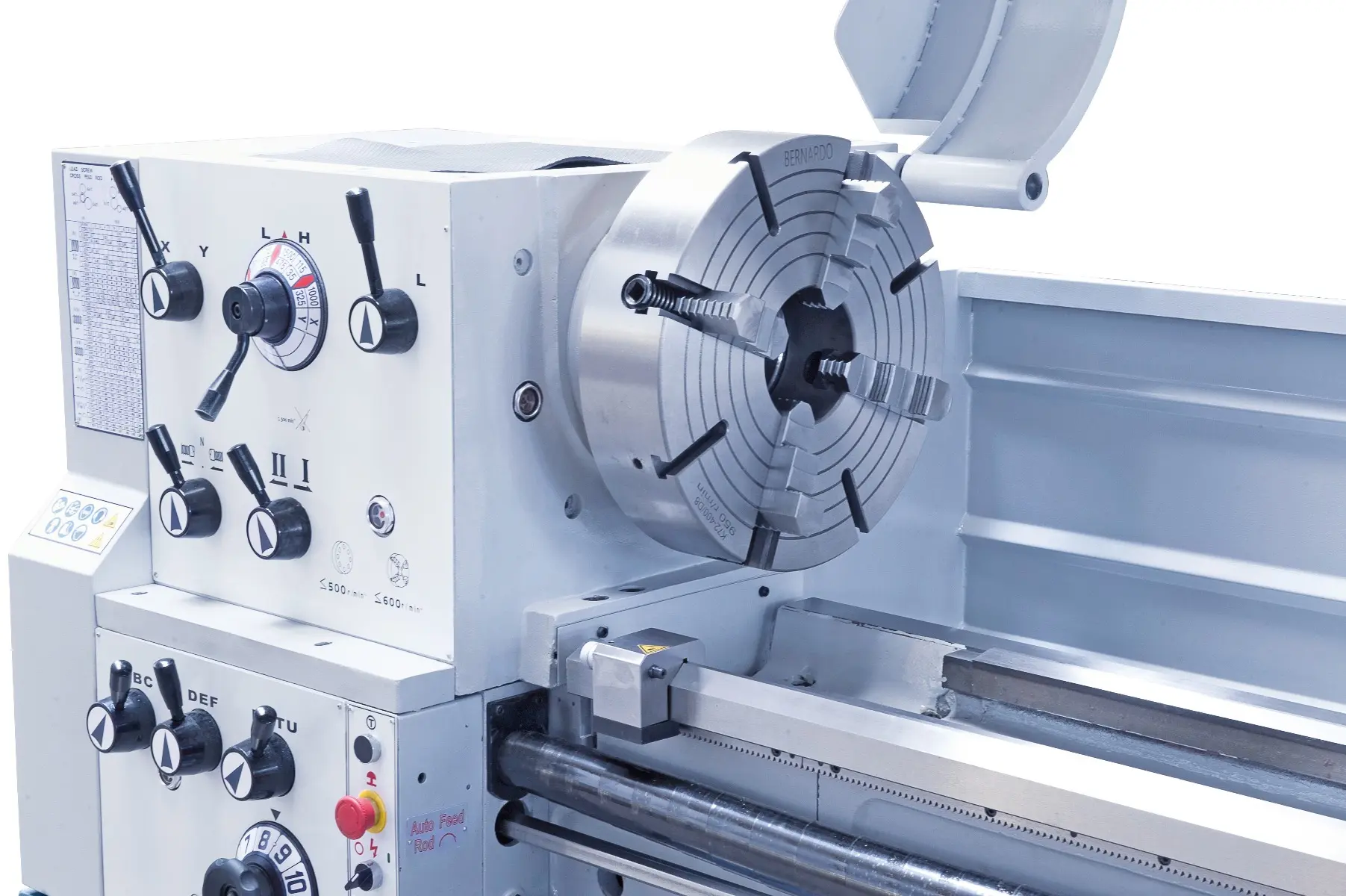

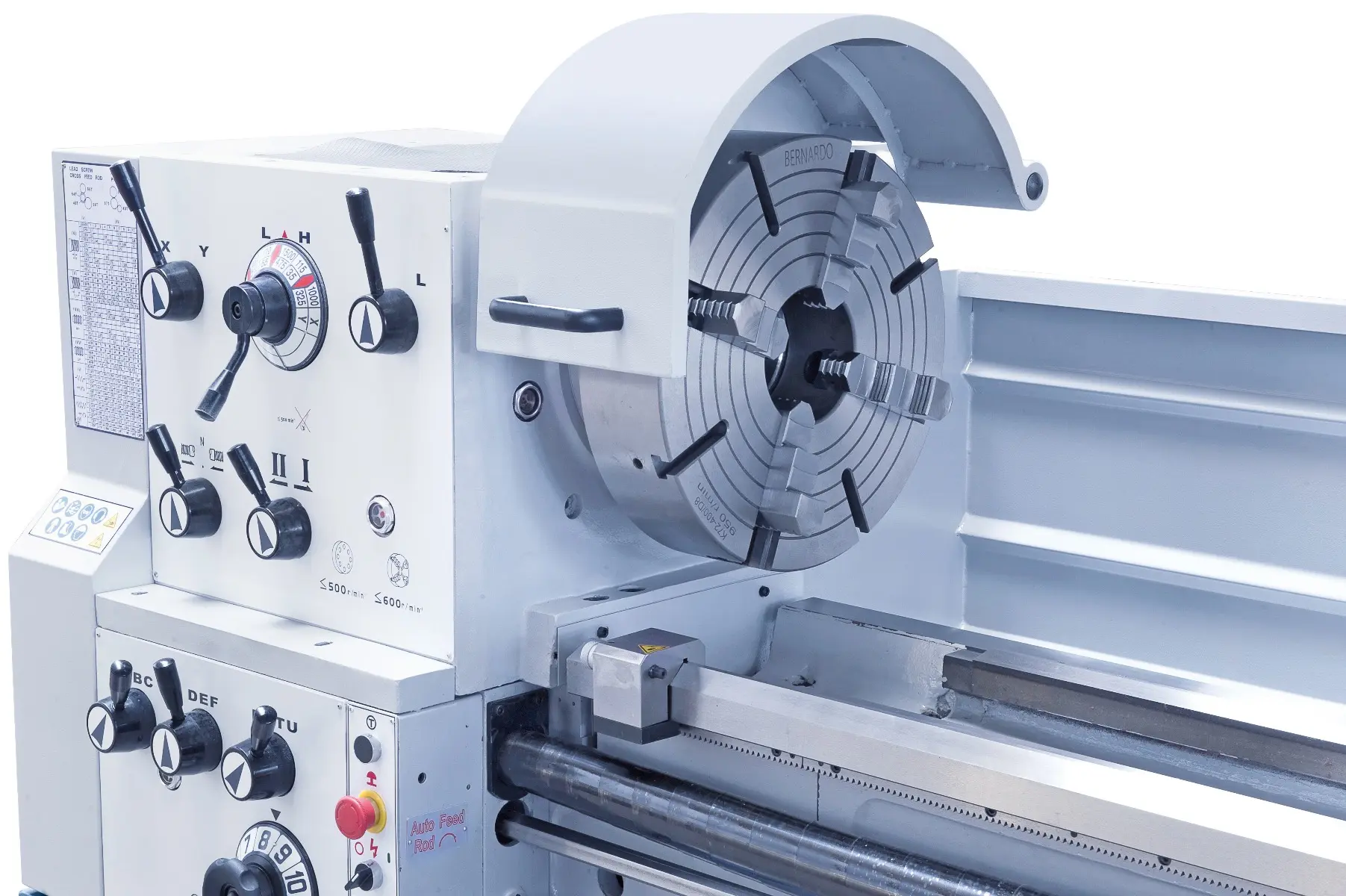

• Upínací deska pr. 450 mm

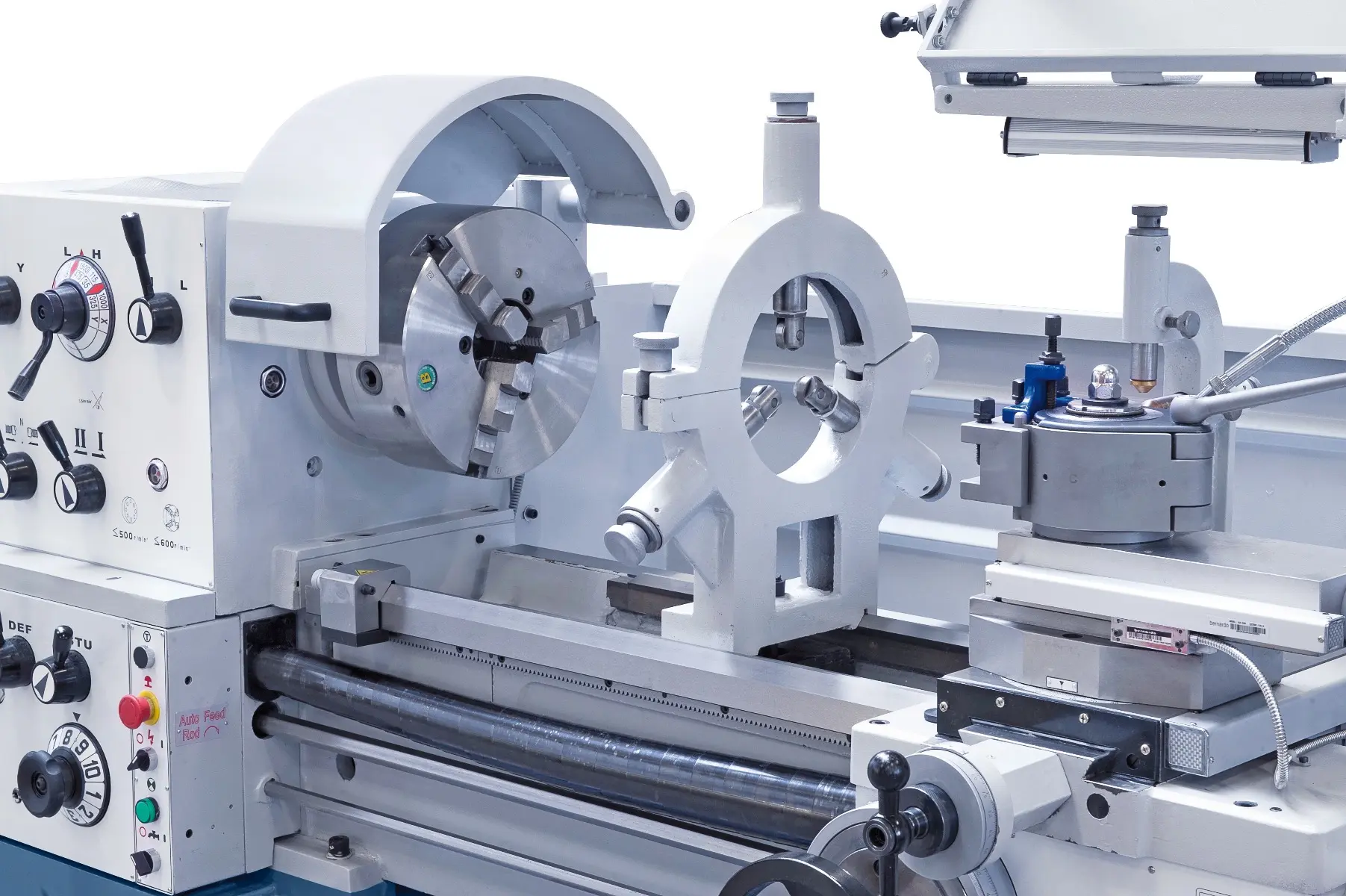

• Pevná luneta - Max. pr. 180 mm
• Posuvná luneta - Max. pr. 120 mm
• 2 pevné hroty
• Prvotní olejová náplň Shell Tellus 46
• Motor s magnetickou brzdou podle CE norem
• Nožní brzda vřetena podle CE norem
• Chladicí zařízení
• Rychloupínací držák vč. 4 přímých vložek
• Ochranný kryt u rychloupínacího nožového držáku
• Kluzná spojka
• LED pracovní světlo

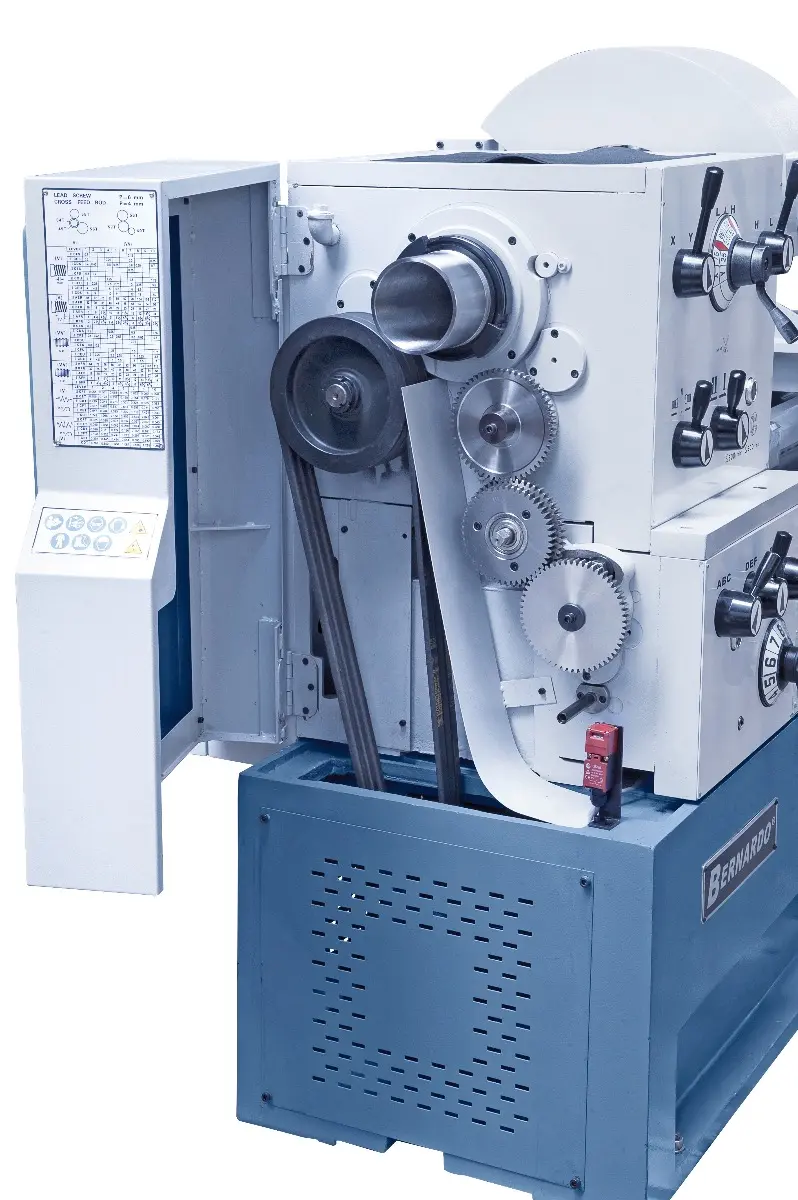

• Výměnná kola (pro soustružení závitů)
• Délkový a příčný rychloposuv
• Redukční pouzdro
• Zadní stěna pro zachytávání třísek
• Obslužné a servisní nářadí

Technické parametry soustruhu Bernardo

• Výkon motoru [W]: 7 500
• Vzdálenost hrotů [mm]: 1 500
• Výška hrotů [mm]: 280
• Točný průměr nad ložem [mm]: 560
• Točný průměr nad sedlovou mezerou [mm]: 785
• Točný průměr nad suportem [mm]: 350
• Šíře lože [mm]: 350
• Průchod vřetena [mm]: 105
• Upnutí vřetena: DIN 55029, D1 - 8"
• Rozsah otáček [U.min^-1]: (12) 25 ÷ 1 500
• Rozsah podélných posuvů [mm.U^-1]: (42) 0,055 ÷ 3,061
• Rozsah příčných posuvů [mm.U^-1]: (42) 0,025 ÷ 1,384
• Metrický závit [mm]: (41) 0,1 ÷ 14
• Palcový závit [TPI]: (60) 2 ÷ 112
• Průměr pinoly [mm]: 75
• Dráha pinoly [mm]: 185
• Kužel pinoly: MK 5
• Rozměry stroje (š x h x v) [mm]: 2 840 x 1 150 x 1 610
• Hmotnost ca. [kg]: 2 370
