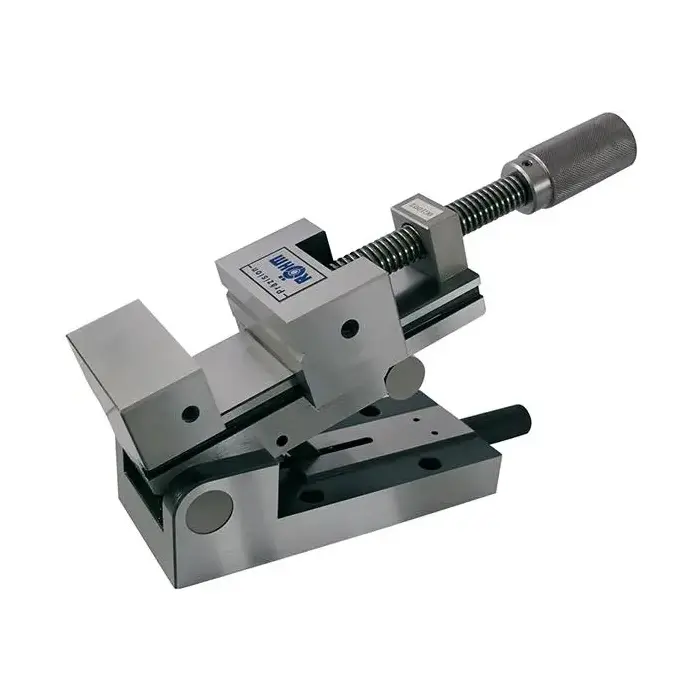

Přesný sinusový svěrák Röhm PS-SV Nr. 2 s otočnou osou vpředu (EDE38810090)

• Šířka čelistí [mm]: 88
• Rozsah [mm]: 125
• Výška čelistí [mm]: 40
• Upínací síla [kN]: 4
• Celková délka [mm]: 250
• Celková výška [mm]: 88
• Hmotnost [kg]: 7,6

Vzorec pro výpočet koncového rozměru x
x = sin α * K {pro dosedací plochu A}
x = sin α * K + 1 {pro dosedací plochu BI}

Příklad:
Má se vypočítat:
Konečný rozměr pro úhlové nastavení 24° 15“ u přesného sínusového svěráku PS-SV
Dané hodnoty: K = 100, α = 0,4107
Výsledek: x = 0,4107 * 100 = 41,07
Konečný rozměr činí 41,07 mm

Precizní sinusový svěrák Röhm s otočnou osou vpředu

• Používá se pro svou vysokou přesnost v nástrojárnách při broušení, frézování, měřeni atd.
• Těleso a čelisti z legované nástrojové oceli, kalené a jemně broušené
• Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušenou prizmou
• S upnutím a uvolněním pomocí závitového vřetena
• Úhlové nastavení s rozsahem nastavení 0 ÷ 46° se provádí koncovými rozměry na sinusovém principu
• Ložiskové a opěrné čepy jsou kalené a broušené s přesností 0,001 mm
• Upínací přípravek se může v každé úhlové poloze uzamknout
• Pravoúhlost¹: 100 mm = 0,005 mm
• Rovnoběžnost²: 100 mm = 0,002 mm
• Úhlová odchylka při 45° = ± 15“
• Pro vysokou přesnost jemného broušení, frézování a měření
