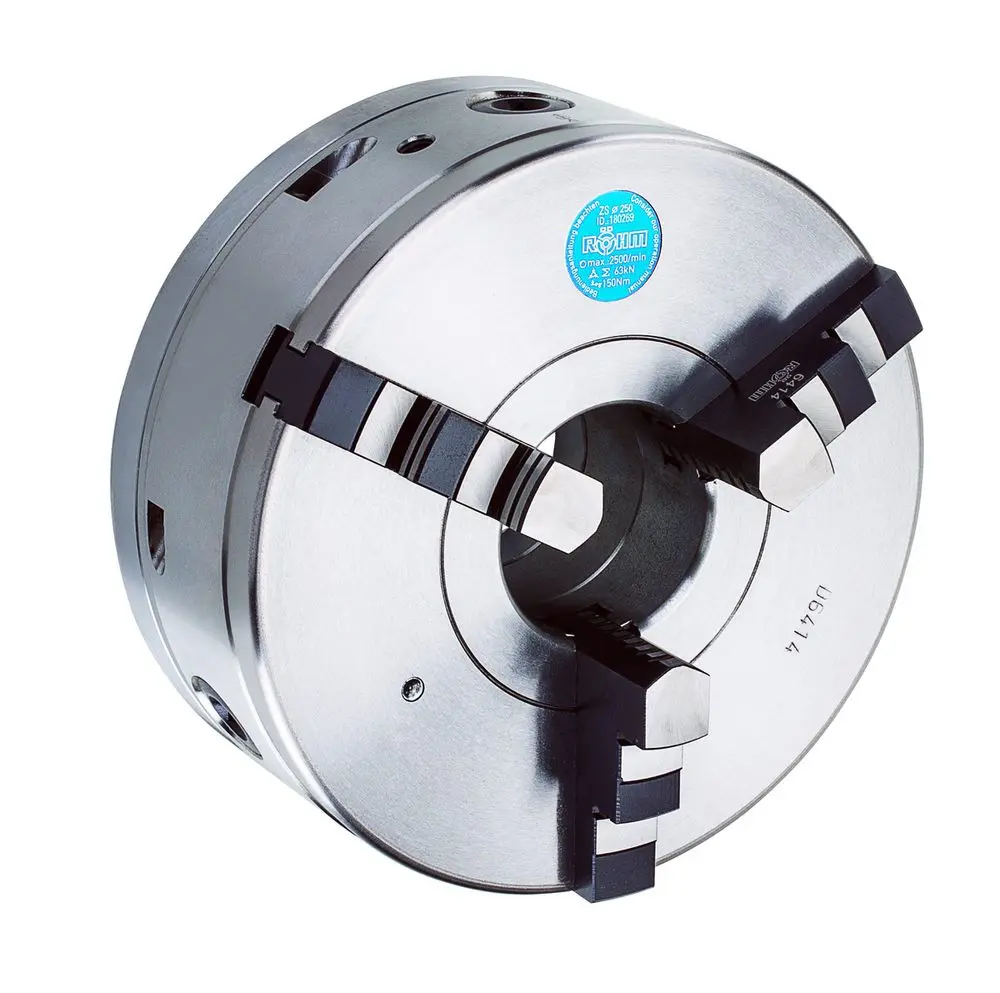

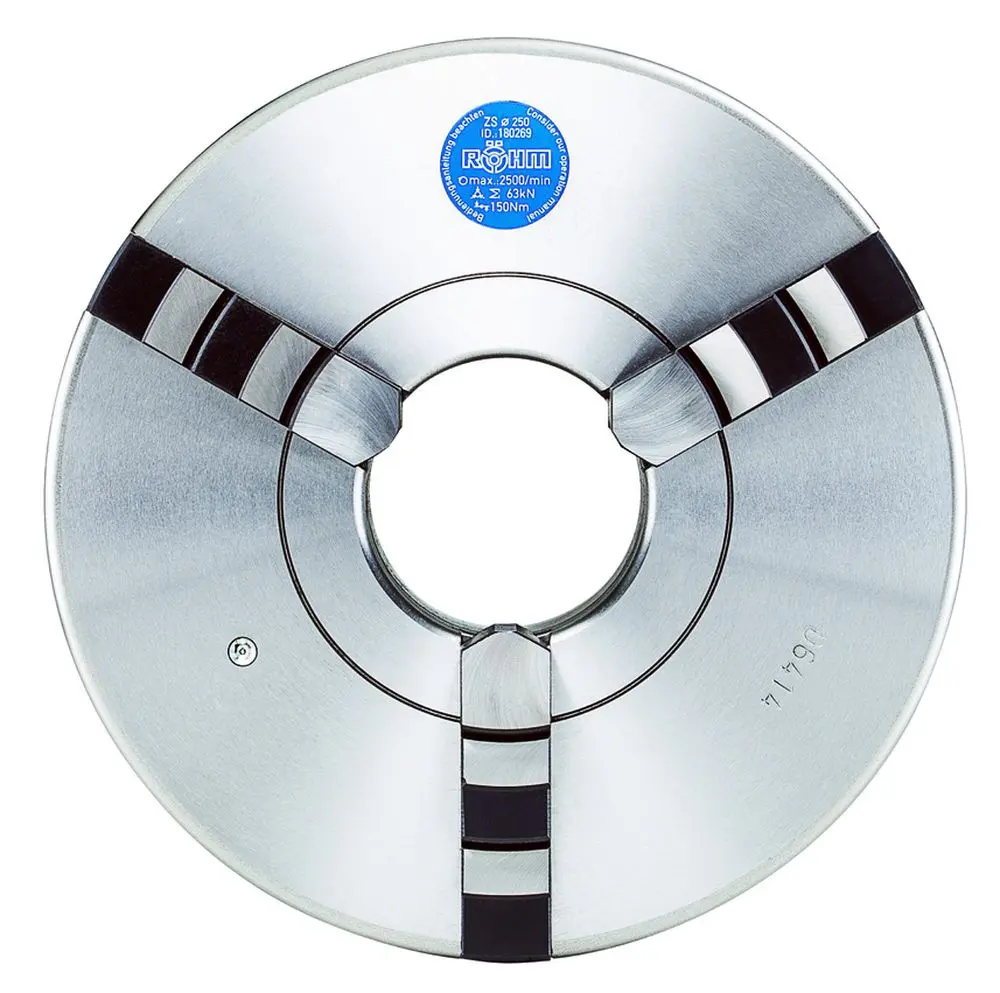

Přesné 3-čelisťové sklíčidlo RÖHM ZS 125/3 Hi-Tru (DIN 6350)

• Průměr sklíčidla [mm]: 125
• Středicí/upínací průměr [mm]: 95
• Průchod vřetena [mm]: 32
• Házivost max. [mm]: 0,005
• Opakovaná přesnost [mm]: 0,015
• Max. otáčky [U.min ^-1]: 5 500
• Krouticí moment [Nm]: 80
• Max. upínací síla [kN]: 31
• Hmotnost [kg]: 6,6

Přesné 3-čelisťové sklíčidlo RÖHM ZS 125/3 HI-TRU (Typ A, DIN 6350)

Osvědčená přesná, ručně ovládaná spirálová sklíčidla s ocelovým tělem. Tato sklíčidla jsou určena díky jemnému radiálnímu nastavení pro použití v oblastech, kde je vyžadováno přesné a velmi přesné upínání - speciálně pro broušení.

• Upínací prostředek optimalizovaný pro obrábění obrobků, které mají být vyráběny s nejvyšší soustředností.
  Jsou univerzálně použitelné, ale zvláště výhodné pro jemné soustružení a broušení, případně pro dělící hlavy.
• Typ ZS HI-Tru, s jemným radiálním nastavením (3 tangenciálně uspořádané šrouby pro jemné vystředění) pro max. přesnost vystředěného běhu, středově upínající obrobky. Na celém kaleném čelním spirálovém prstenci i na čelistech jsou z obou stran broušené boky závitu
• Ocelový spirálový talíř/kroužek, s níž může být obrobek jemně a citlivě ustaven pomocí 3 tangenciálně uspořádaných šroubů ovládajících čelisti
• Ocelový spirálový talíř/kroužek je vyvážený
• Kalené čelisti jsou oboustranně broušené
• Vedení čelistí je kalené a broušené pro delší životnost a konstatní přesnost
• Ocelová upevňovací příruba
• Sklíčidlo je standardně dodáváno s jednou sadou otočných čelistí
• Vibracím odolné ocelové a kované tělo sklíčidla,

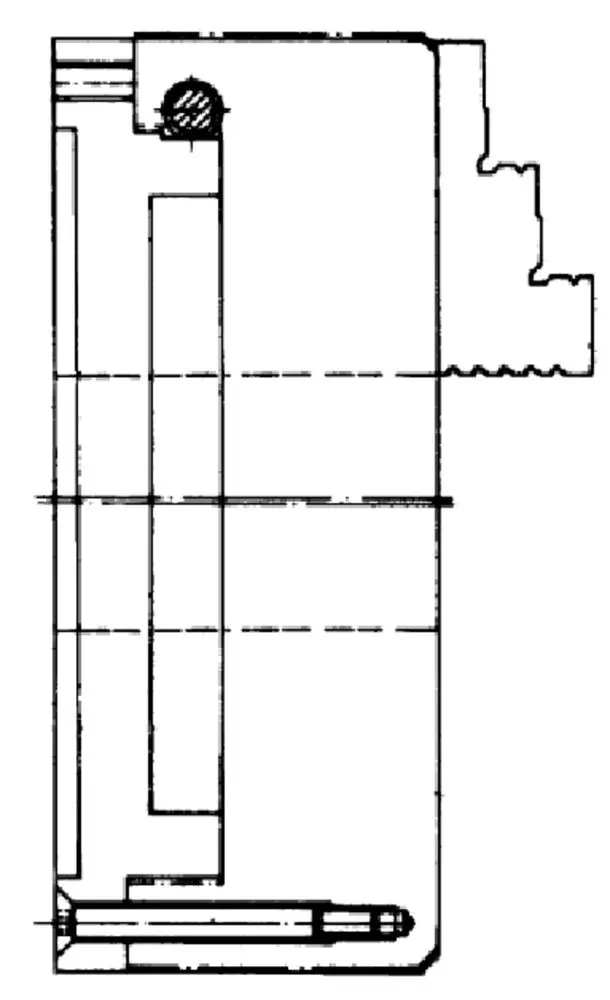

• Provedení sklíčidla: S válcovým středicím upnutím dle DIN 6350, tvar A
