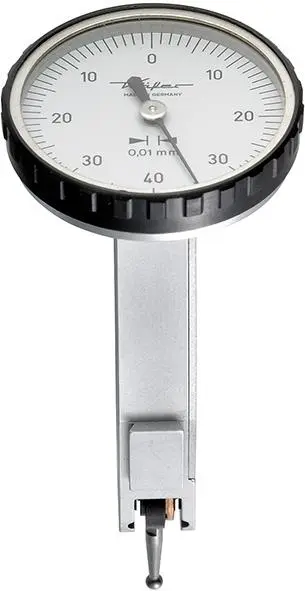

Páčkový úchylkomer pr. 40 mm Käfer K 45

• Rozsah měření [mm]: 0,5
• Odčítání (nonius) [m]: 0,01
• Očíslování stupnice: 0 ÷ 25 ÷ 0
• Průměr krytu [mm]: 40
• Délka snímače [mm]: 35,7
• Tvar: C měřící nástavec, zpětně výklopný k stupnici o 240°

Přesný páčkový úchylkoměr Käfer

• Kryt k ochraně proti poškození rybinovitých kolejnic, pochromovaných, odolných proti nárazu
• Integrace snímací hřídele do precizního kulového ložiska
• Měřící mechanismus uložený na krystalech rubínu
• Automatické přepínání směru měření
• Kryt se třemi vyfrézovanými rybinovými kolejnicemi k upevnění upínací stopky (průměr 8 mm h6)
• Měřící nástavec M1,6 o průměru 2 mm, osazený kuličkou z tvrdokovu, s otočným vnějším kroužkem
• Dodáváno s klíčkem, plastovém boxu
• Použití:
  • Ke kontrole obvodu hřídelí a pouzder
  • Centrování průchozích otvorů
  • Vyrovnání ploch
  • Pro kontrolu paralelity
• Provedení:
  • Tvar A = měřící nástavec, pravoúhlý, výklopný k stupnici o 240°
  • Tvar B = měřící nástavec, souběžně výklopný k stupnici o 240°
  • Tvar C = měřící nástavec, zpětně výklopný k stupnici o 240°
