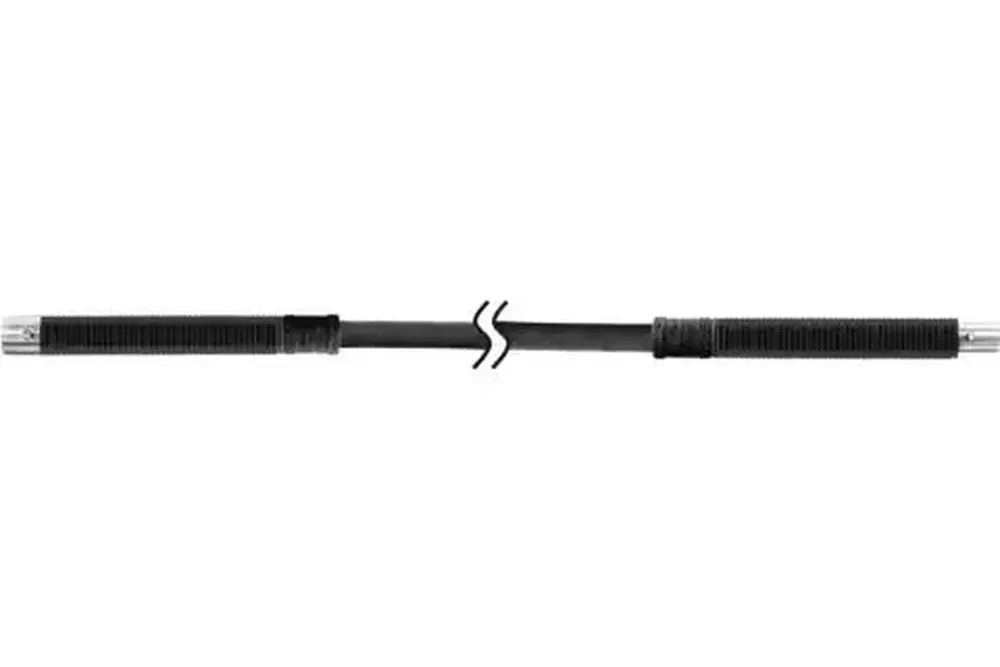

Ohebné pouzdro pro flexibilní hřídel 1,6 m Pferd SCH 7 DIN10/G22 (PF4007220428580)

• Spojka na straně pohonu DIN: 10
• Spojka na straně pohonu prům. [mm]: 30
• Boční spojka násadce G: 22
• Boční spojka násadce pr. [mm]: 22
• Průměr [mm]: 18
• Délka [mm]: 1 553
• Číslo položky: 86200609
• Hmotnost [kg]: 0,85

Ohebná hřídel Pferd - hadicové pouzdro 1,6 m

• Náhradní ochranné (pružné) pouzdro pro
  BW 7 DIN 10/G22
  a
  BW 7 DIN 10/G22 oHA
• Flexibilní hřídele a násadce/nástavce musí být vždy zvoleny podle požadované rychlosti otáčení a výkonu
• Ohebné/flexibilní hřídele se skládají ze tří komponent, které lze různými způsoby kombinovat:
  • pružné jádro (SE)
    • Ohebné jádro se skládá ze čtyř až deseti vrstev drátu v souladu s DIN 2076 a je speciálně navrženo pro vysokorychlostní otáčení ve směru hodinových ručiček
    • Spojka je bezpečně nalisována k jádru
    • Po cca 100 provozních hodinách je nutné jádro ohebného hřídele znovu namazat
  • pružné pouzdro (SCH)
    • Pružné pouzdro se skládá z pryže odolné proti oleji
    • Vnitřek je plochá ocelová spirála a vnější strana je z pevné pryže
    • Připojovací spojky jsou pevně nalisovány a zapouzdřeny v pryžovém plášti jako výztuž
    • Díky nízkým emisím hluku je možný nepřetržitý provoz s malou únavou
    • Výměnné kleštiny umožňují montáž široké škály nástrojů
    • Posuvná spojka umožňuje rychlou výměnu násadce
  • násadec (HA)
• Doporučení pro použití:
  • Je nezbytné, aby rychlost otáček a výstupní výkon neklesly pod nebo nepřekročily specifikované rozsahy
  • Není možné opravovat jádra a ohebná pouzdra
  • Doporučujeme výměnu za předmontované nové díly
  • Při použití ohebných hřídelí dbejte na to, aby hřídele nebyly ohnuté nad stanovený poloměr zakřivení
  • Pro každý ohebný hřídel je uveden nejmenší možný poloměr zakřivení
• Poznámky k objednávce:
  • Speciální délky na vyžádání
  • Jádra a pouzdra s oboustrannou posuvnou spojkou na vyžádání
