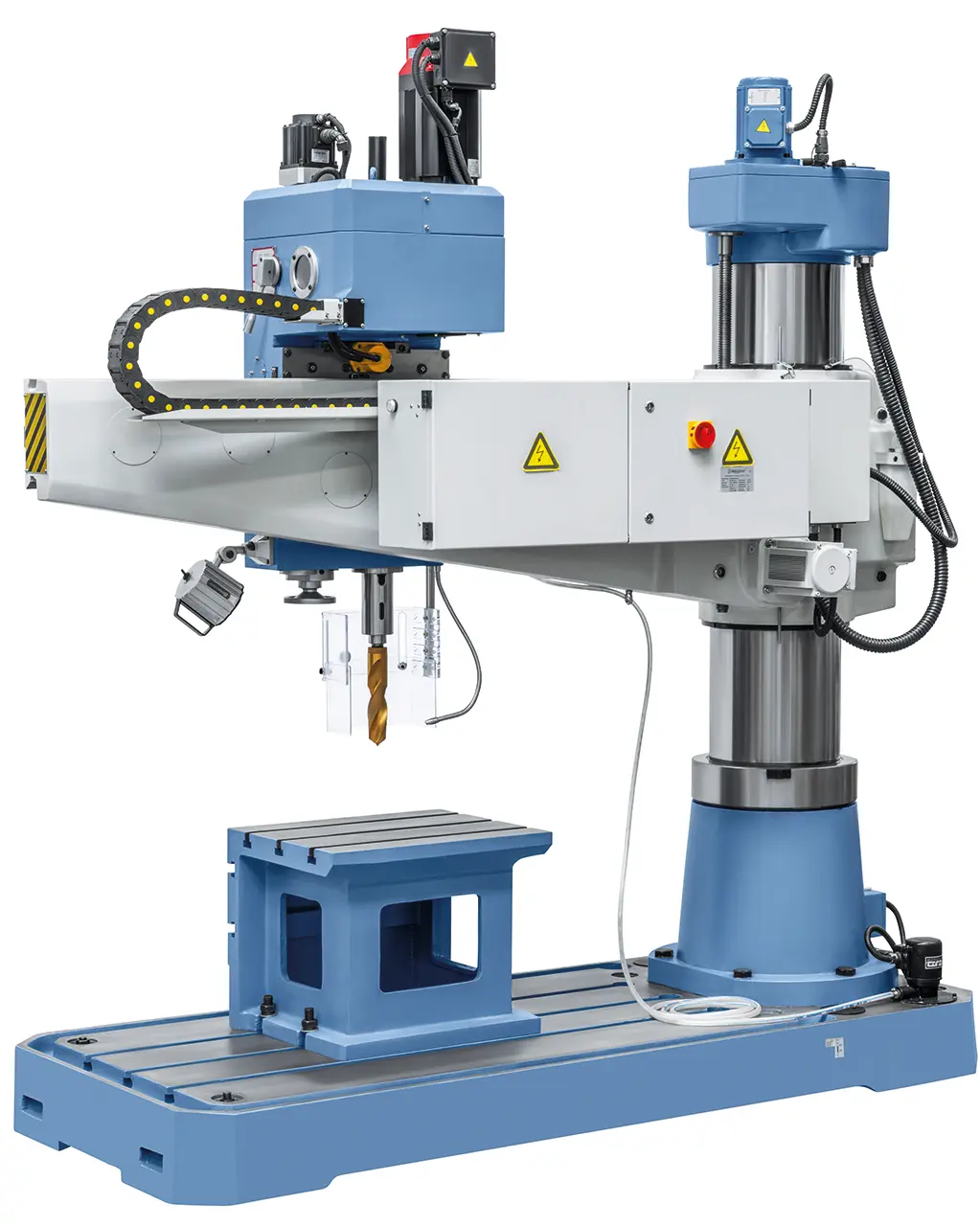

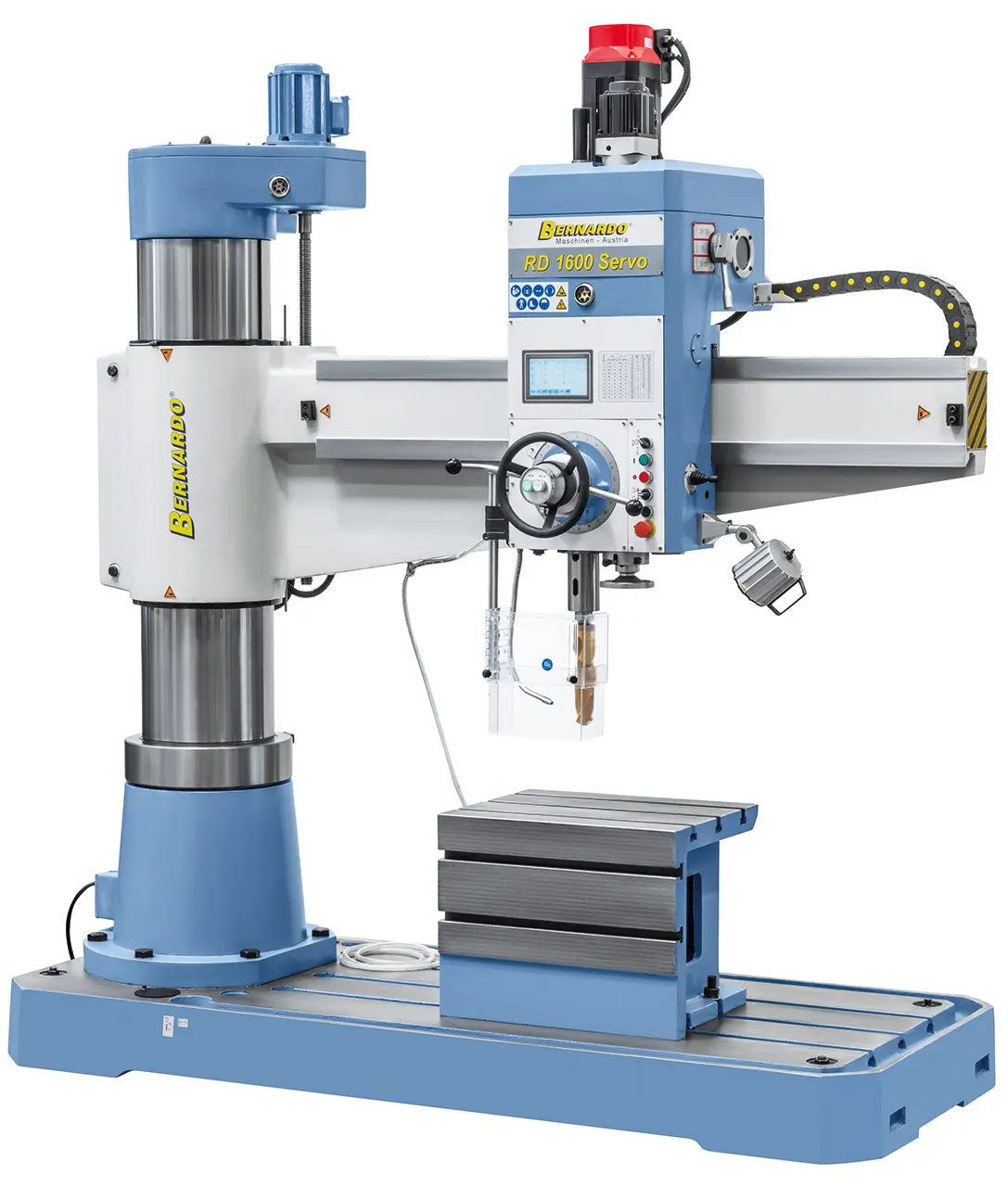

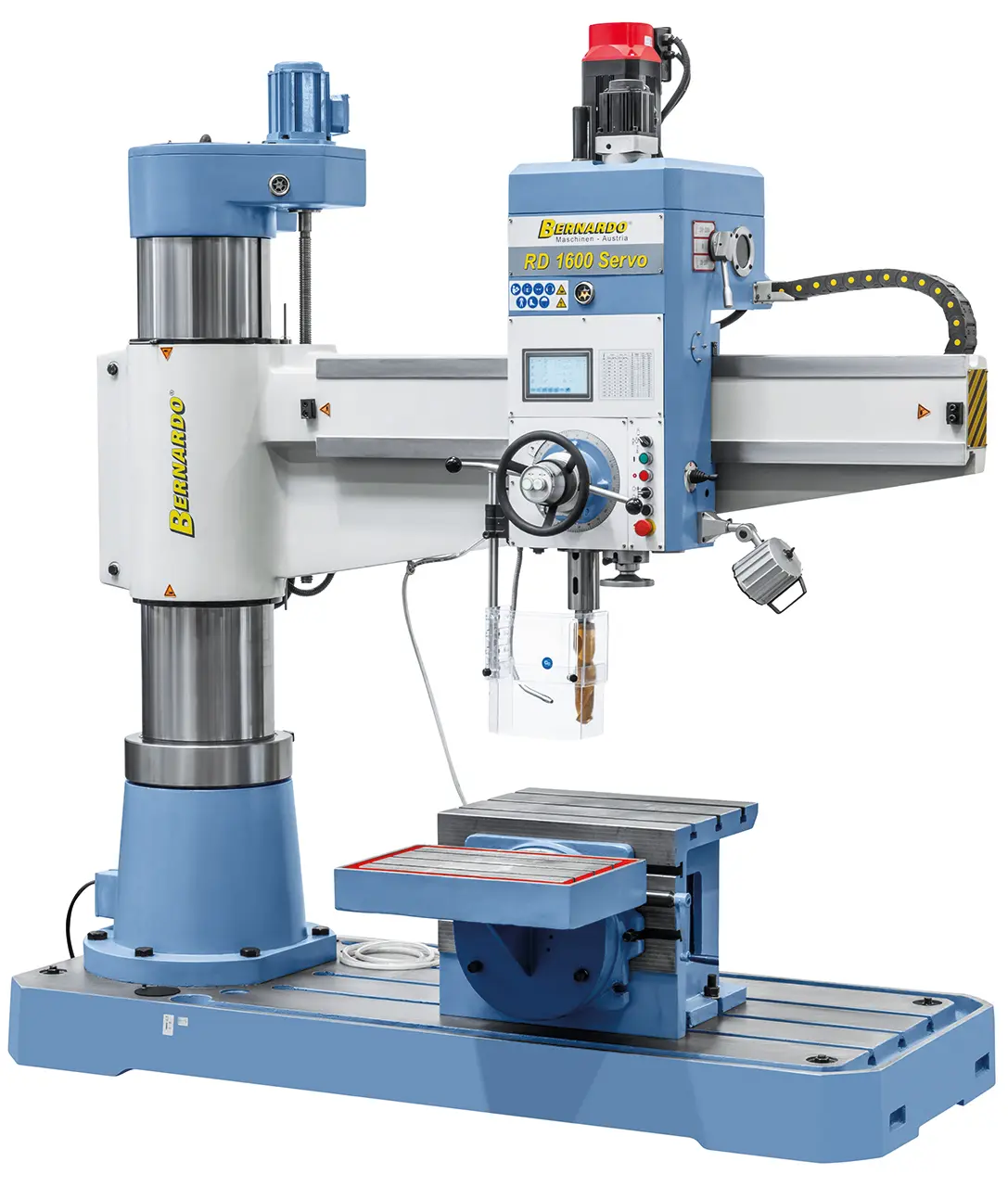

Radiální vrtačka Bernardo RD 1600 Servo (BER011329XL5)

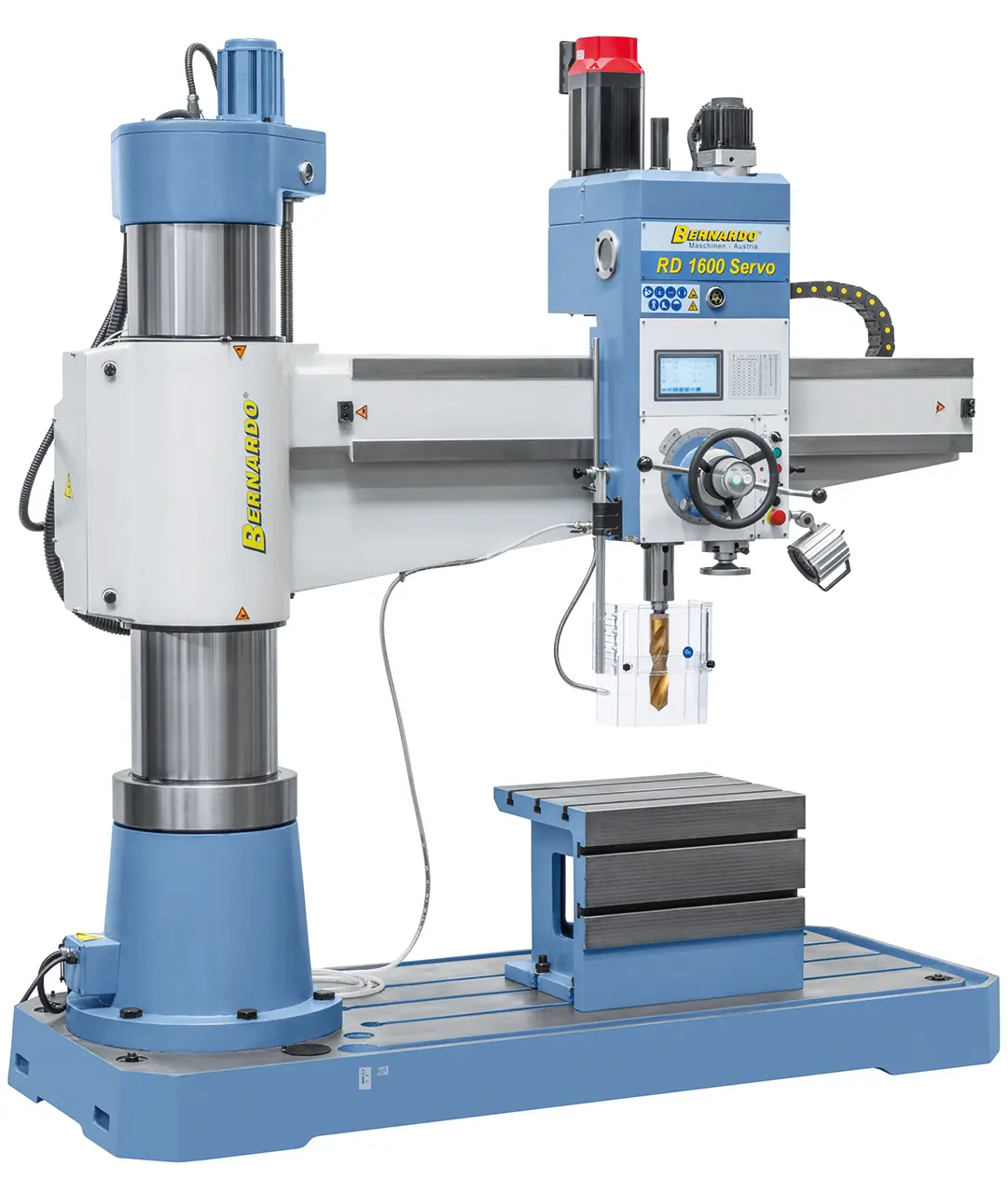

Radiální vrtačka Bernardo RD 1600 Servo

• Kvalitně navržený stroj s vysokým výkonem a snadnou obsluhou, schopný vykonávat i ty nejnáročnější obráběcí úkoly, jako je vrtání, zahlubování, vystružování a řezání závitů

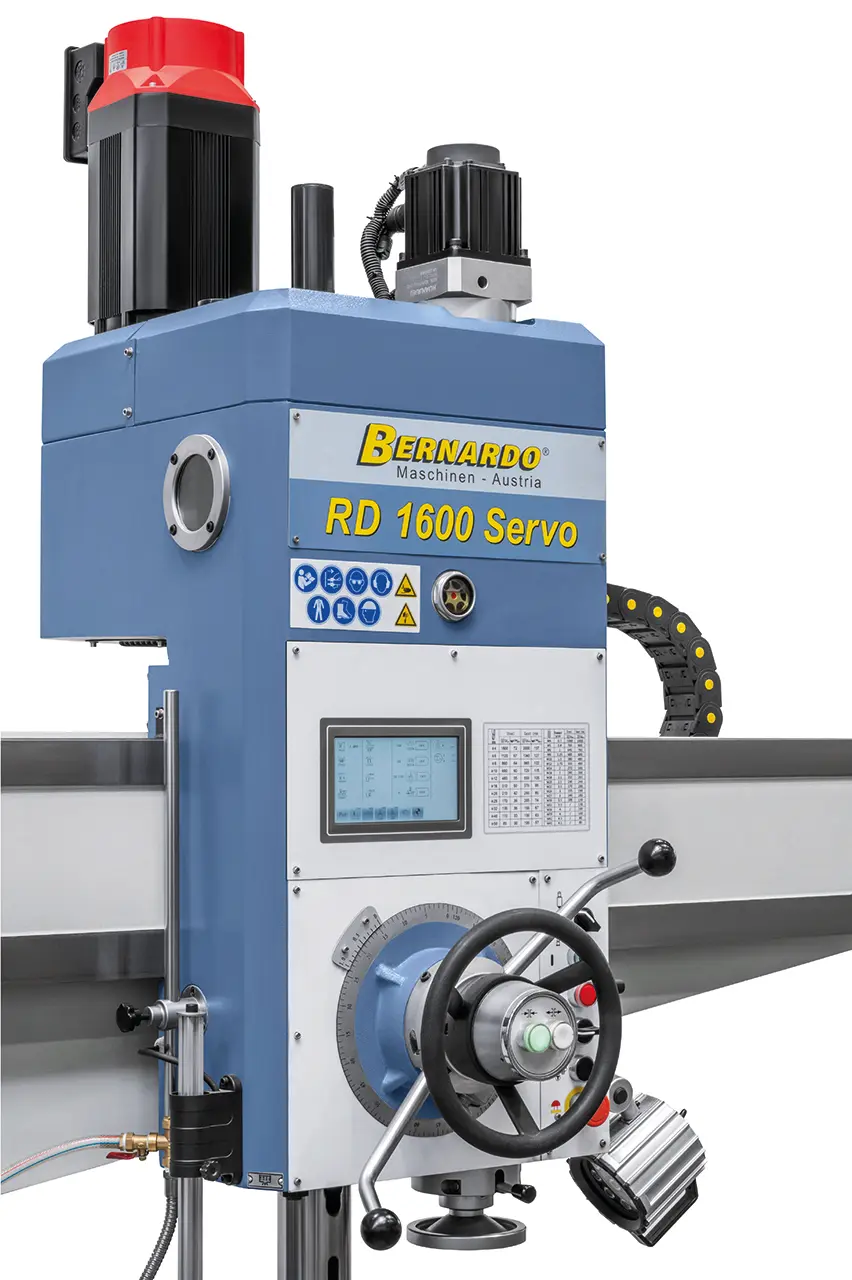

• Mezi speciální vlastnosti tohoto modelu patří ovládání pomocí velké dotykové obrazovky a servomotory pro pohon a posuv vřetena
• Standardně dodávaný systém řízení vypočítá ideální otáčky nebo posuv pro vrtání a řezání závitů po zadání průměru nástroje a materiálu (litina/ocel)

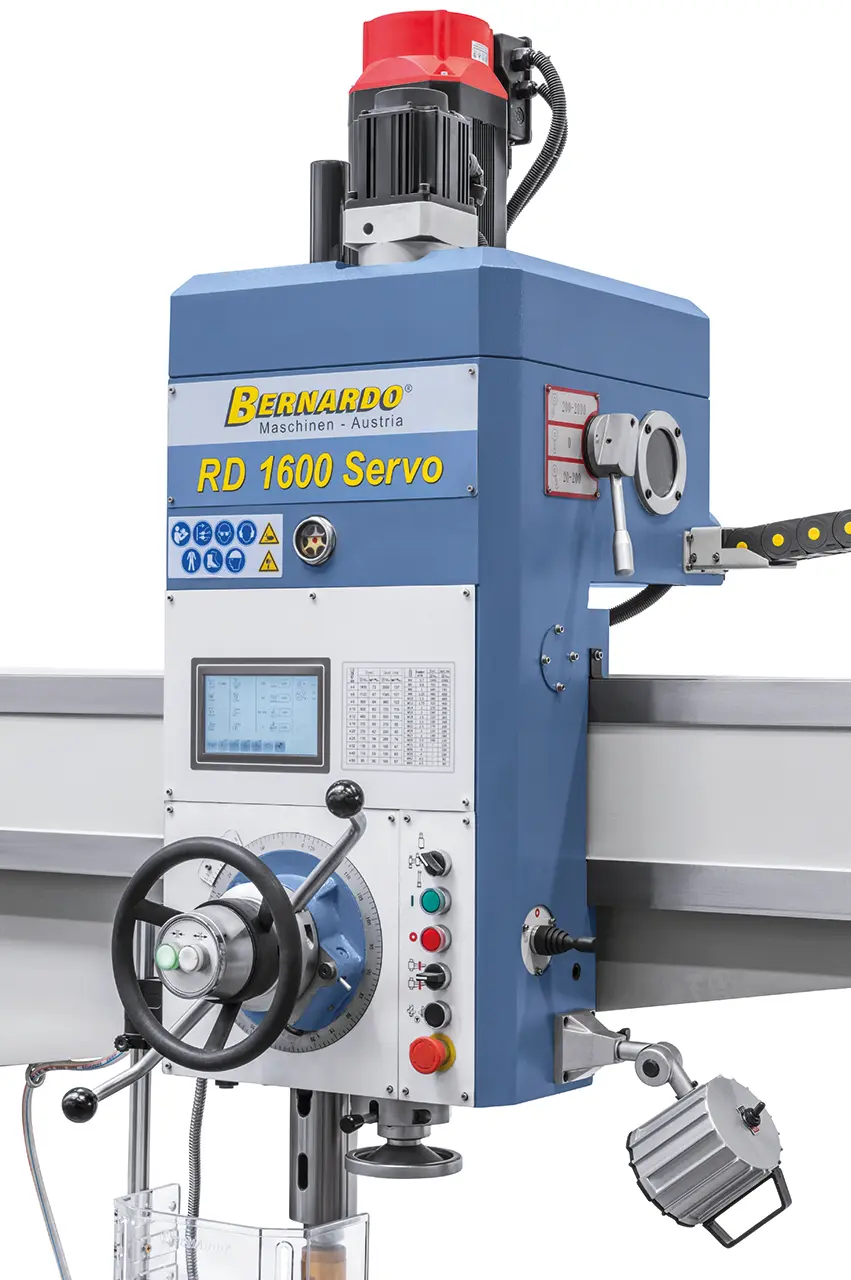

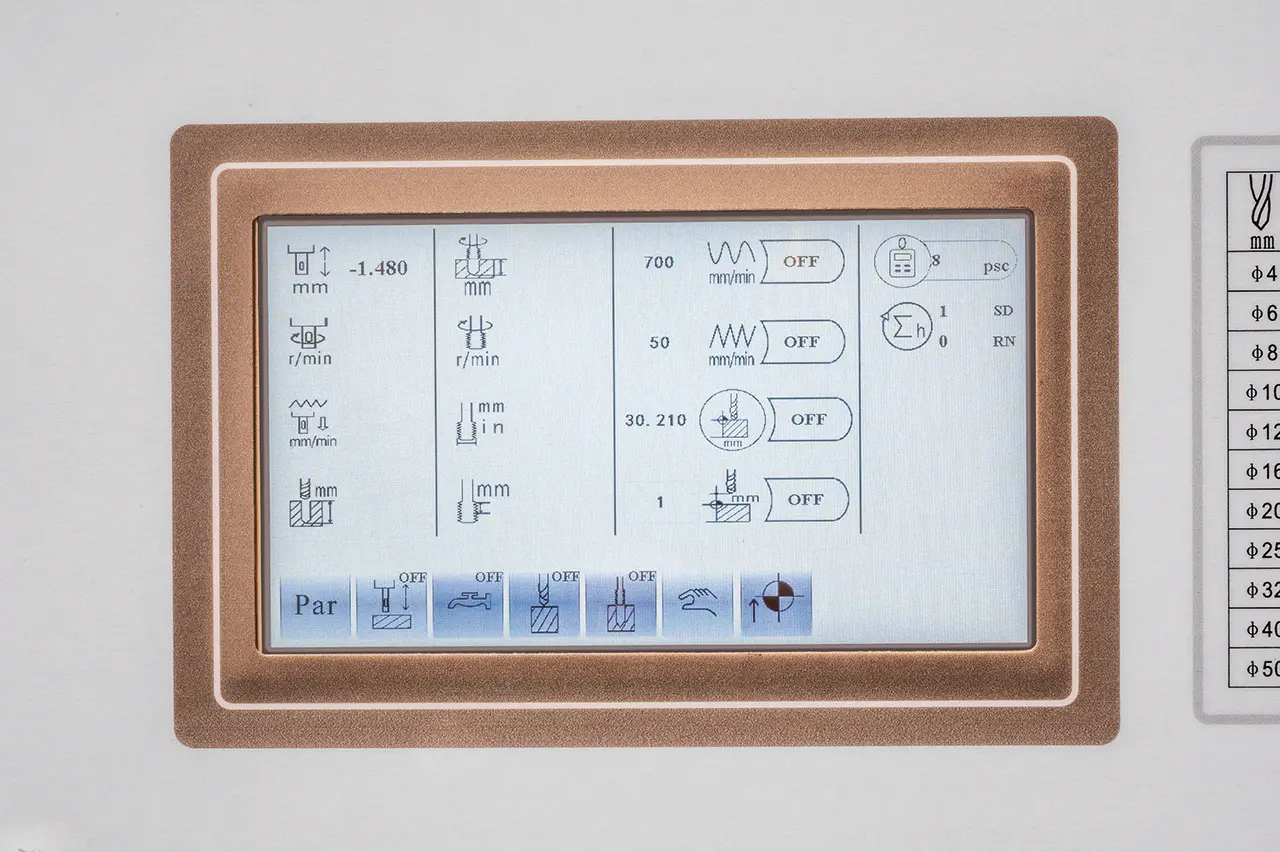

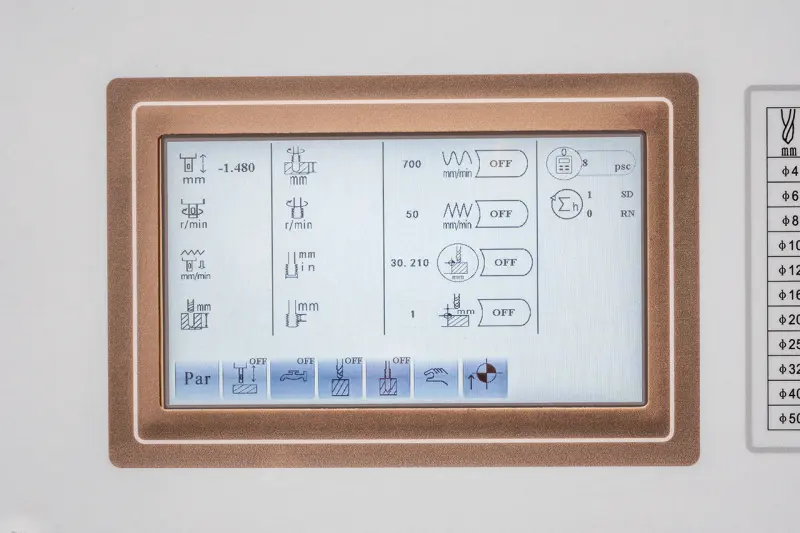

• Velká dotyková obrazovka pro veškeré seřizovací práce a funkce (např. vrtání, hluboké vrtání, řezání závitů atd.)

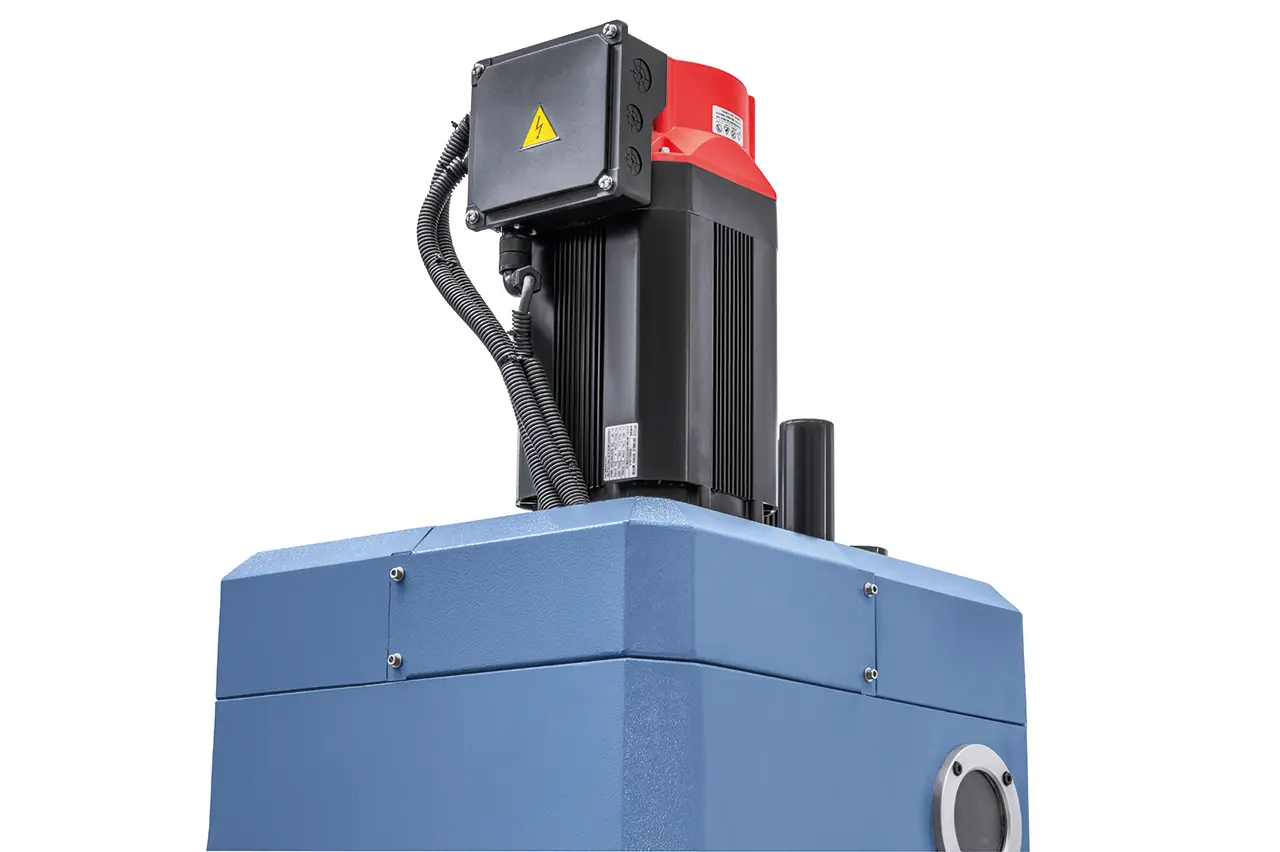

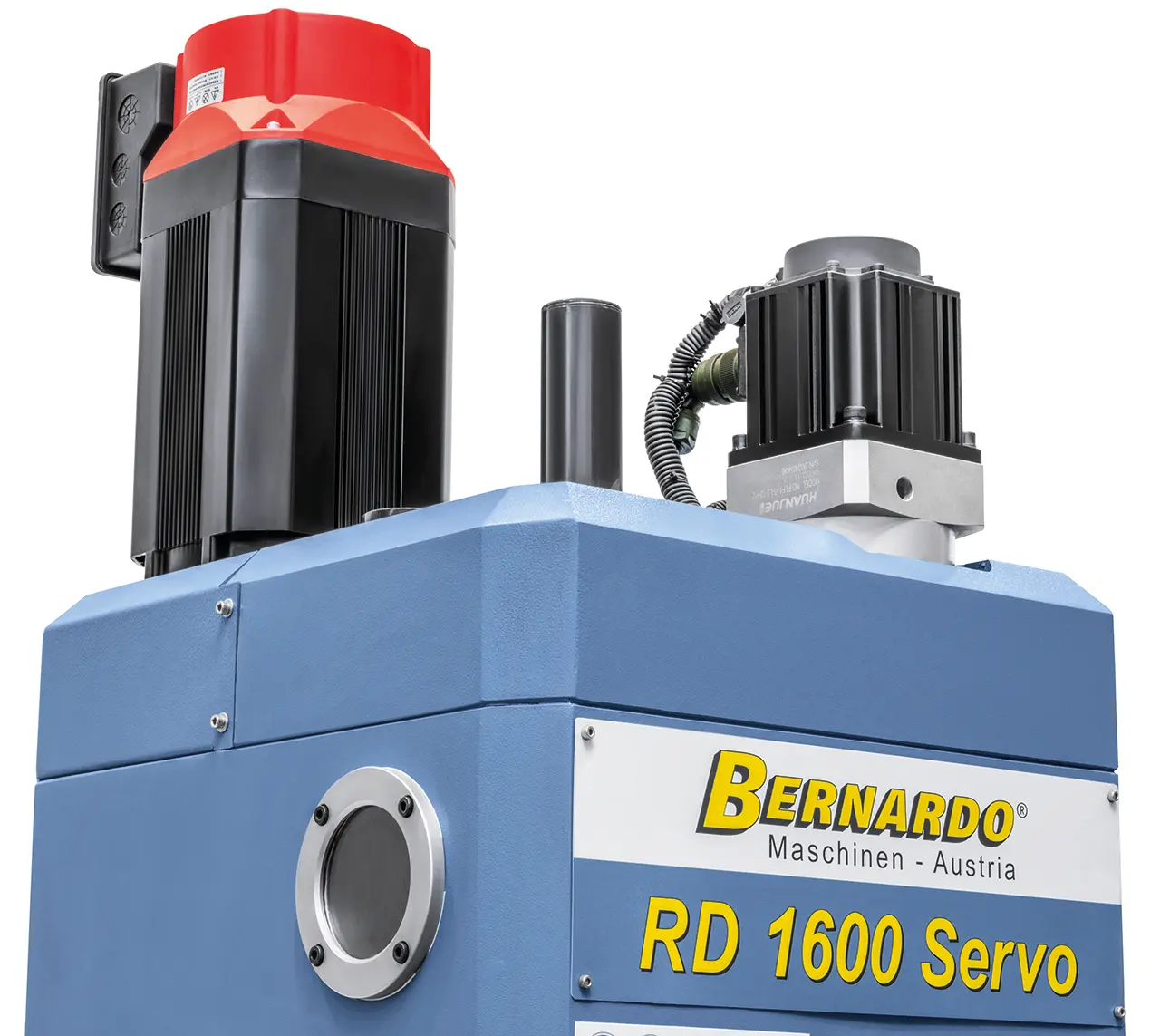

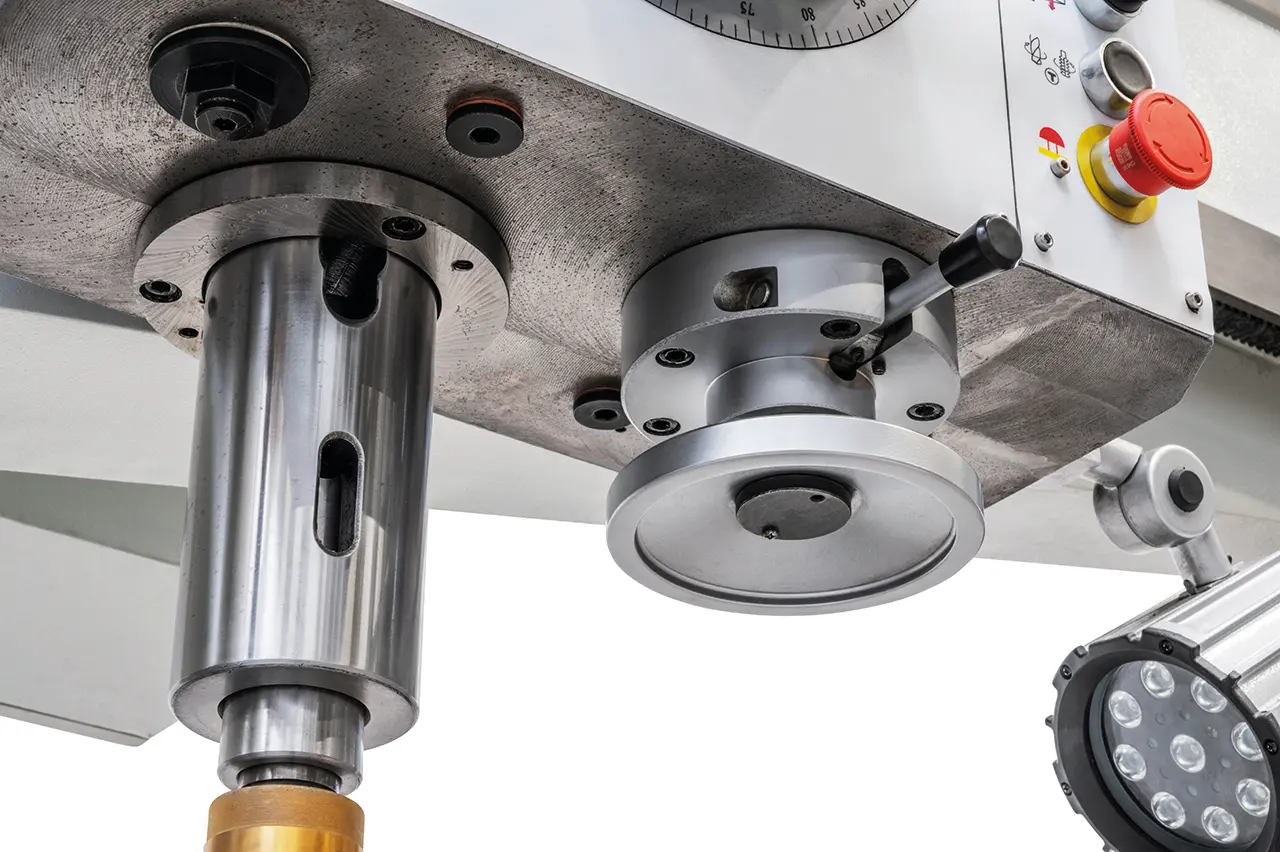

• Pohon vřetena a posuv pinoly jsou zajištěny vysoce kvalitními servomotory
• Snadné nastavení výšky ramene výložníku pomocí zdvihacího motoru, poloha vřetena zůstává nezměněna, ideální pro sériovou práci
• Elektronicky nastavitelná hloubka vrtání včetně ověření zadané hodnoty
• Standardně dodáváno s plynulou regulací otáček, nastavené otáčky lze odečíst přímo na displeji
• Zobrazení měrných jednotek volitelně mm nebo palce
• Vodítka na výložníku radiální vrtačky jsou kalená a broušená
• Ideální stroj pro vrtání, zahlubování, vystružování a řezání závitů
• Velká a broušená základna pro upínání velkých obrobků
• Silnostěnný, broušený sloup pro snadný posuv ramene

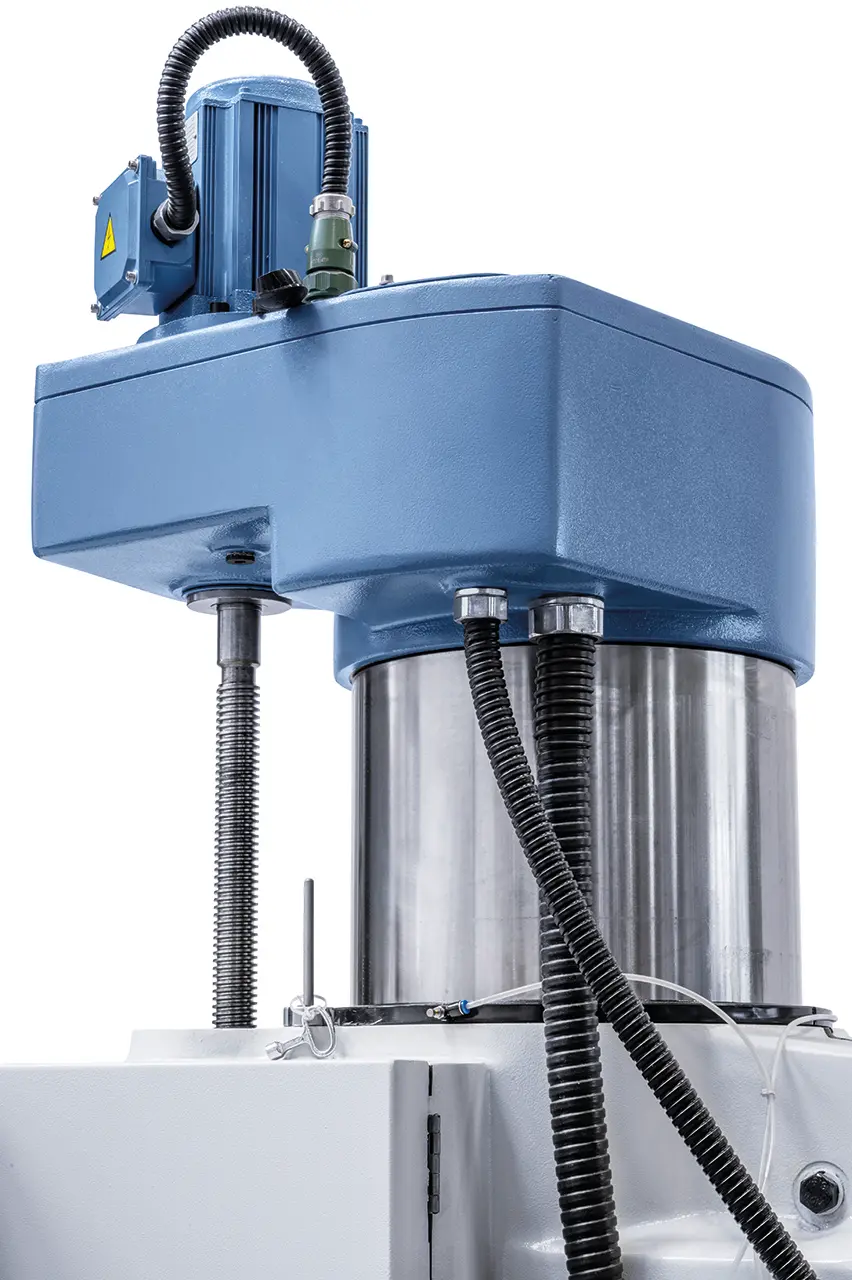

• Jednoduché, motorické výškové nastavení výložního ramena

Součásti dodávky radiální vrtačky Bernardo

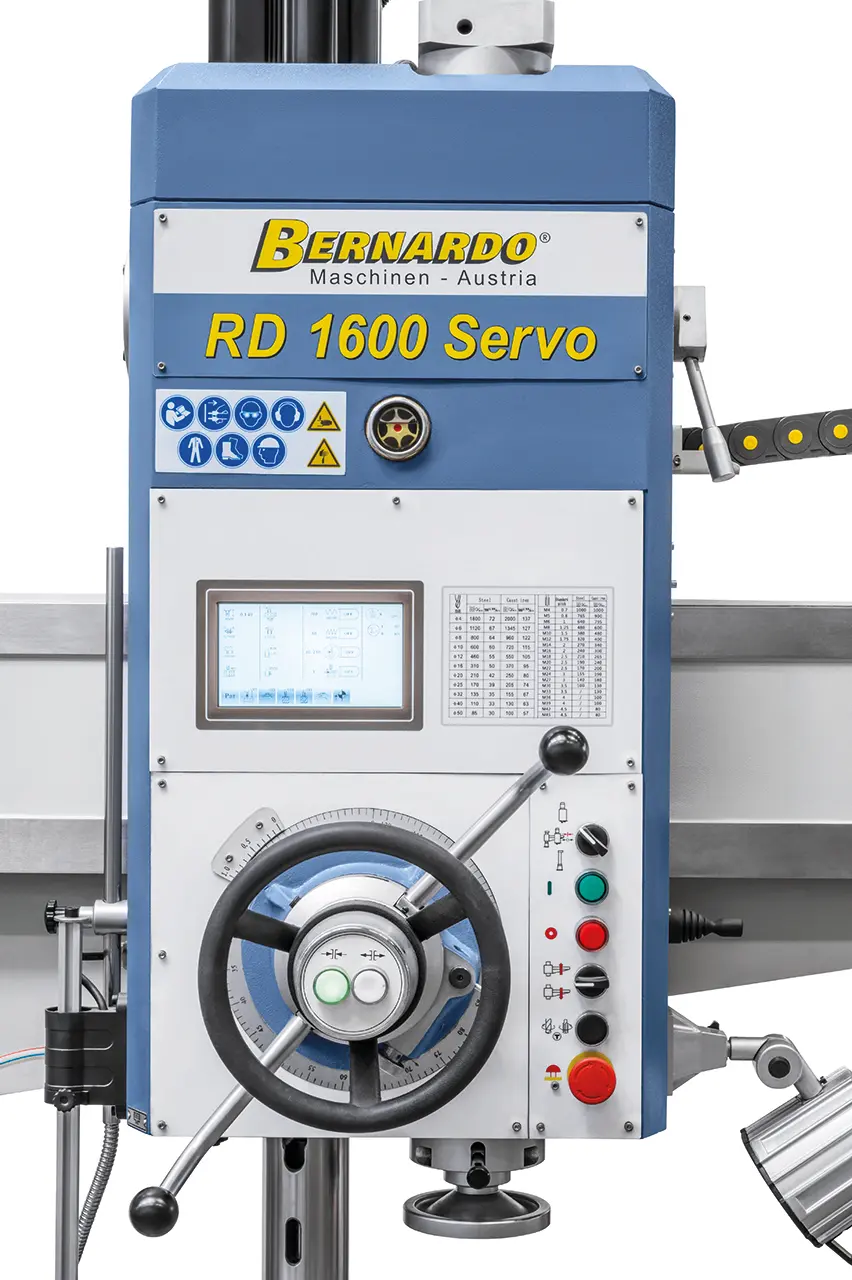

• Ovládací dotyková obrazovka

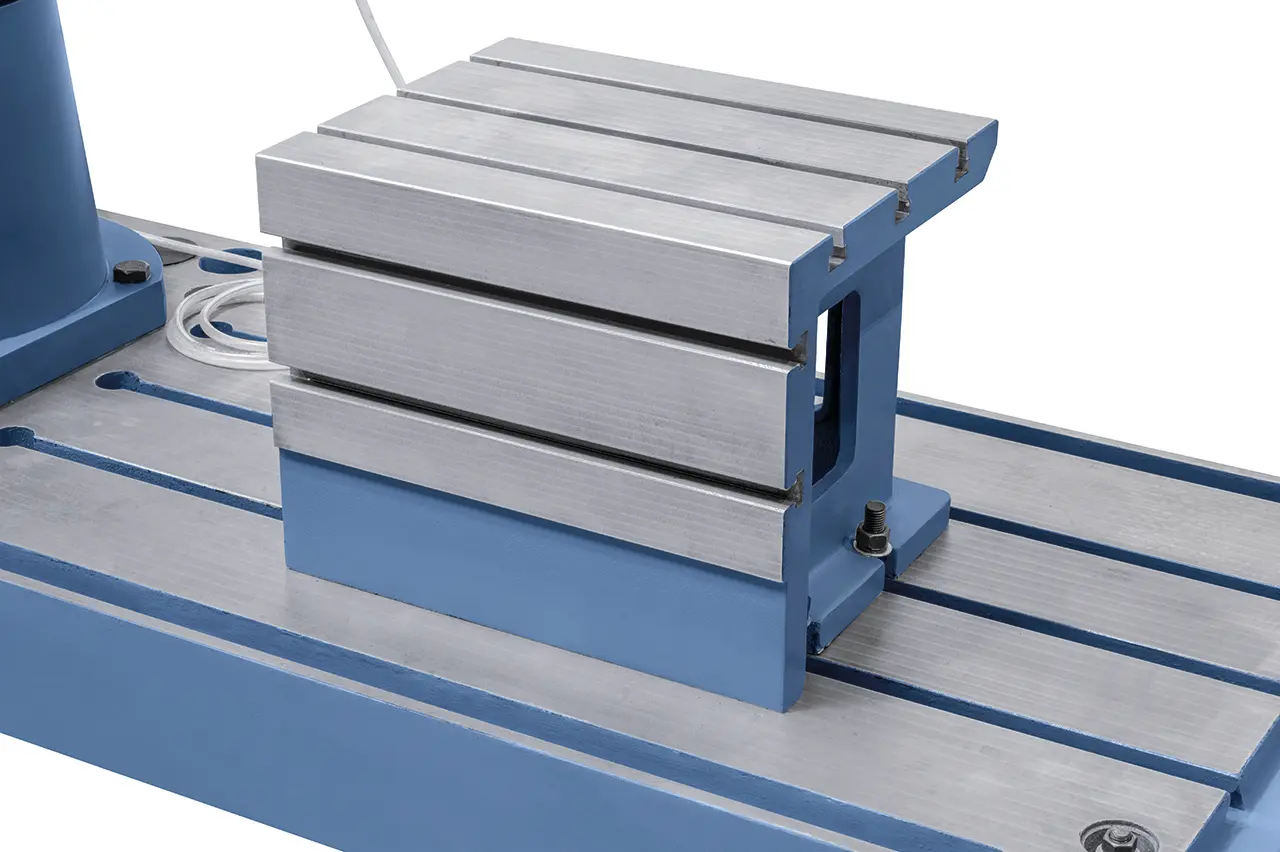

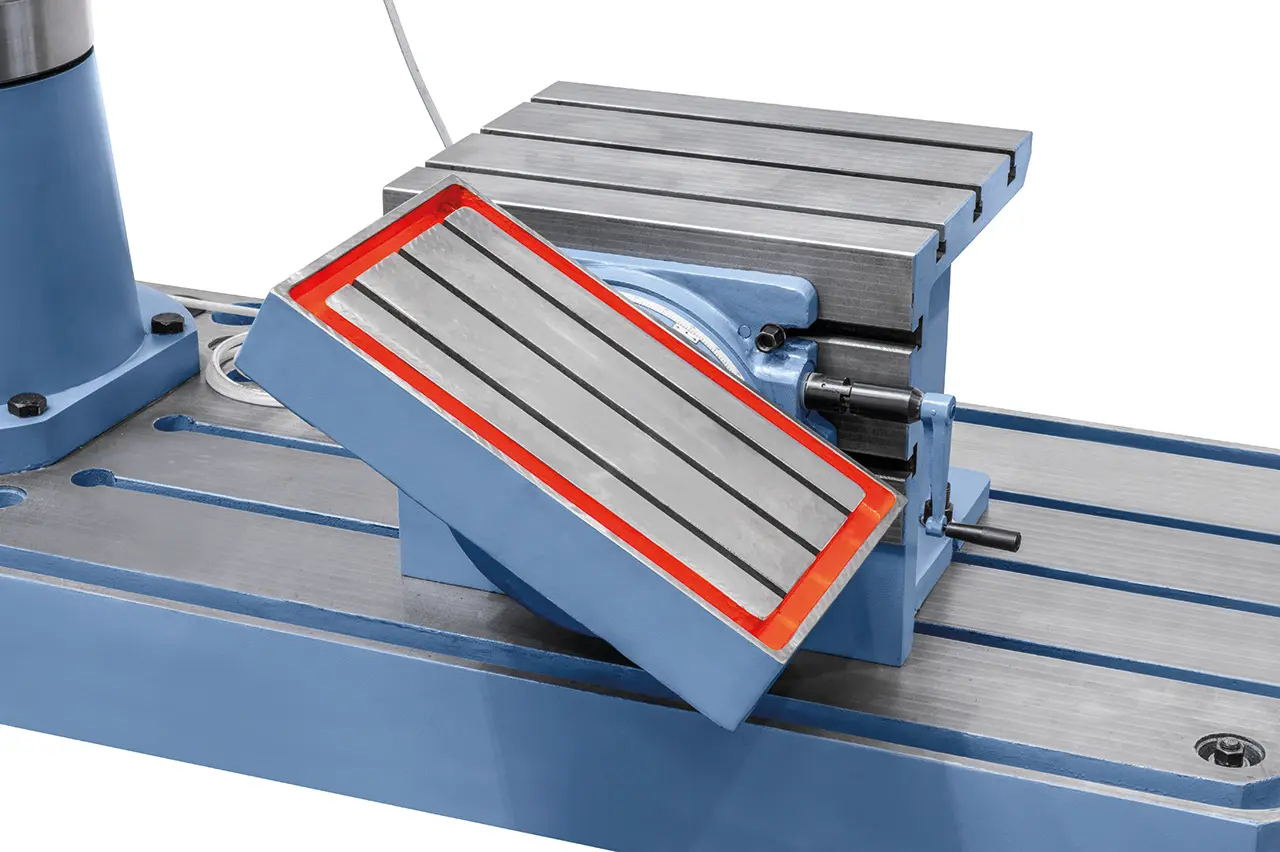

• Krychlový stůl/kostka
• Redukce MK 5/MK 4, MK 4/MK 3, MK 3/MK 2
• LED pracovní osvětlení
• Prvotní olejová náplň Shell Tellus 46

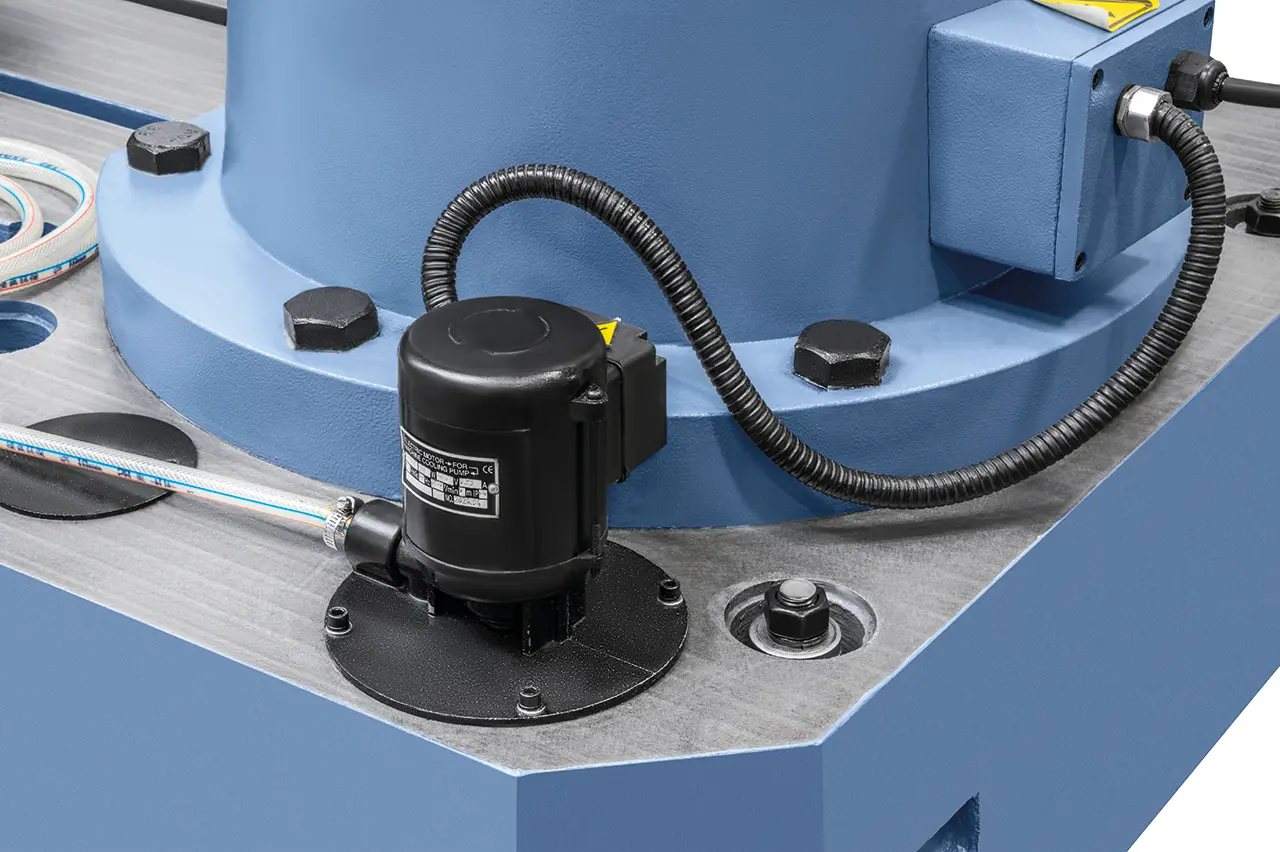

• Chladicí systém
• Servomotor pro podávání pinoly

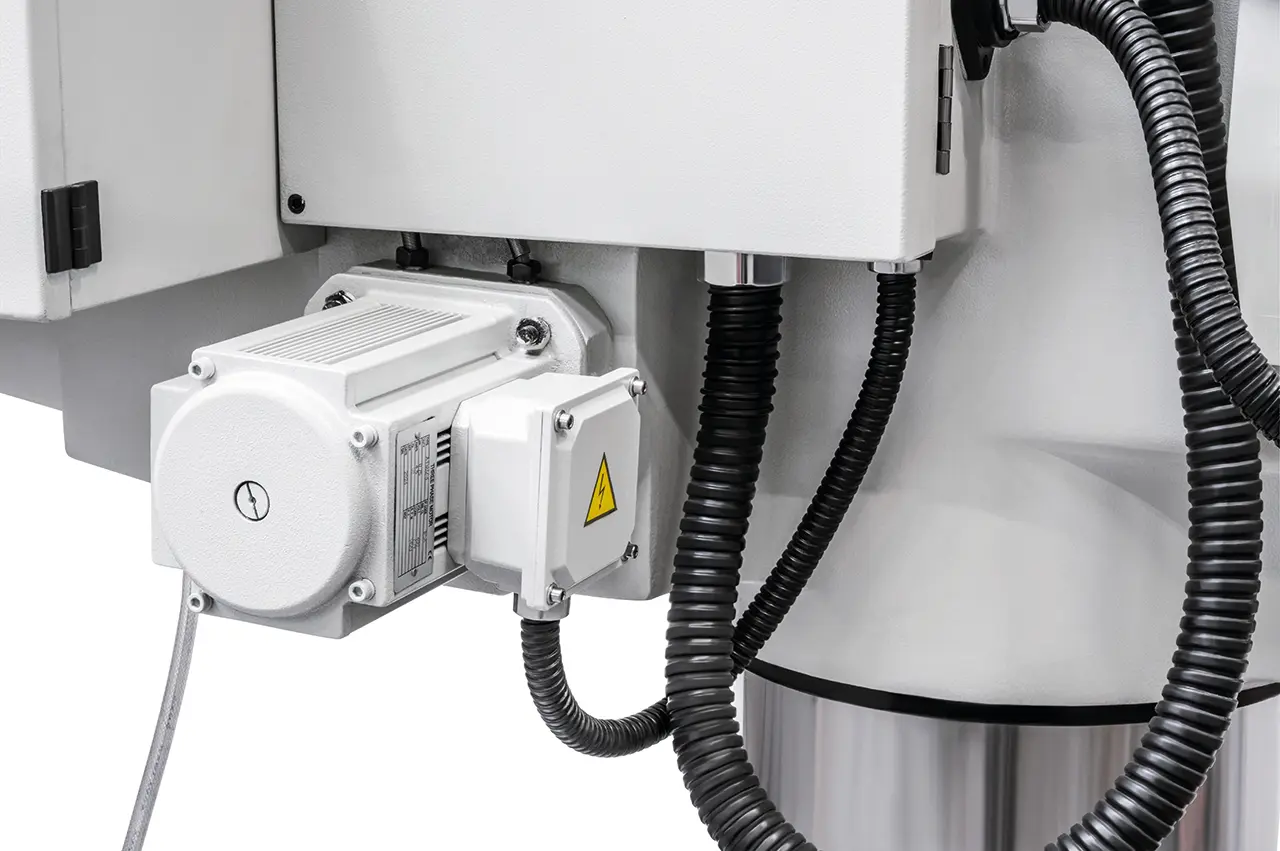

• Zvedací motor
• Hydromotor

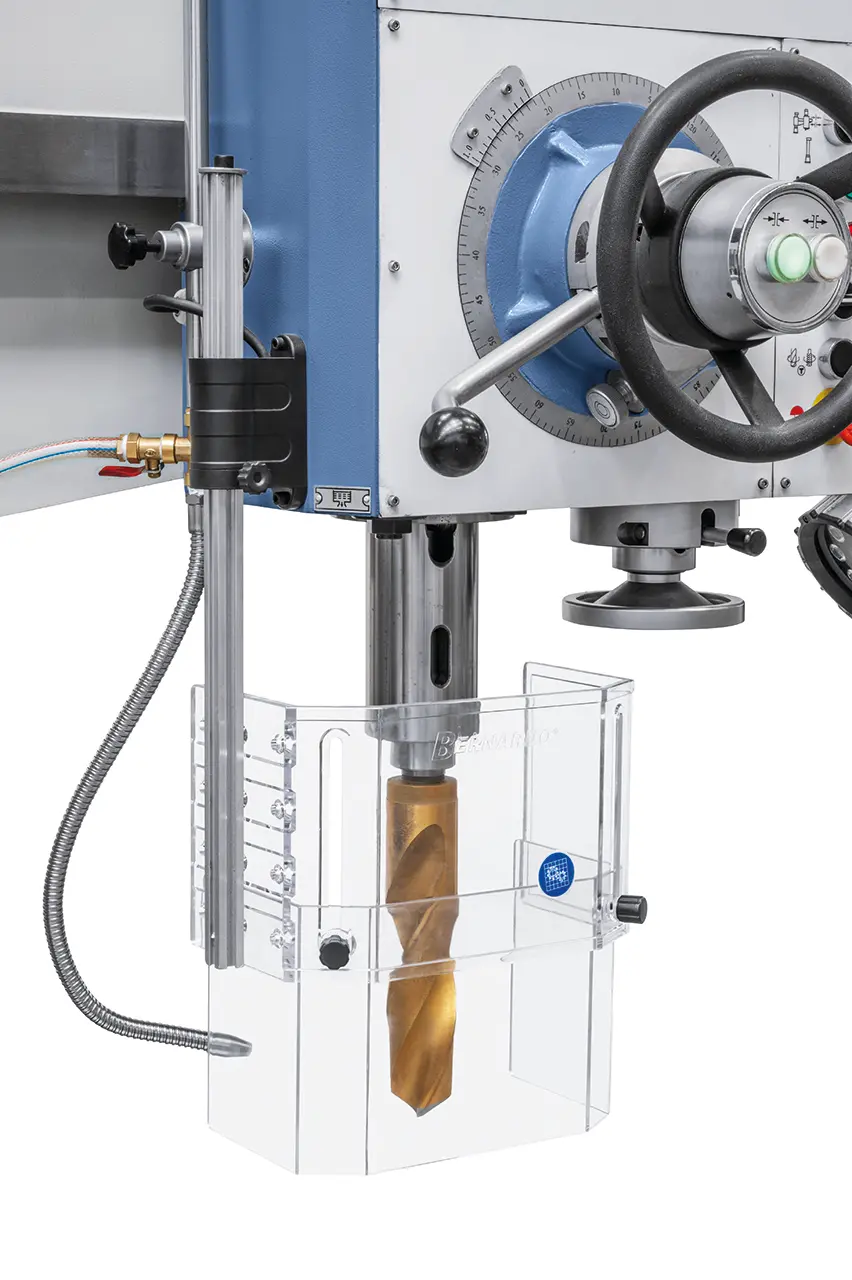

• Výškově stavitelný ochranný kryt

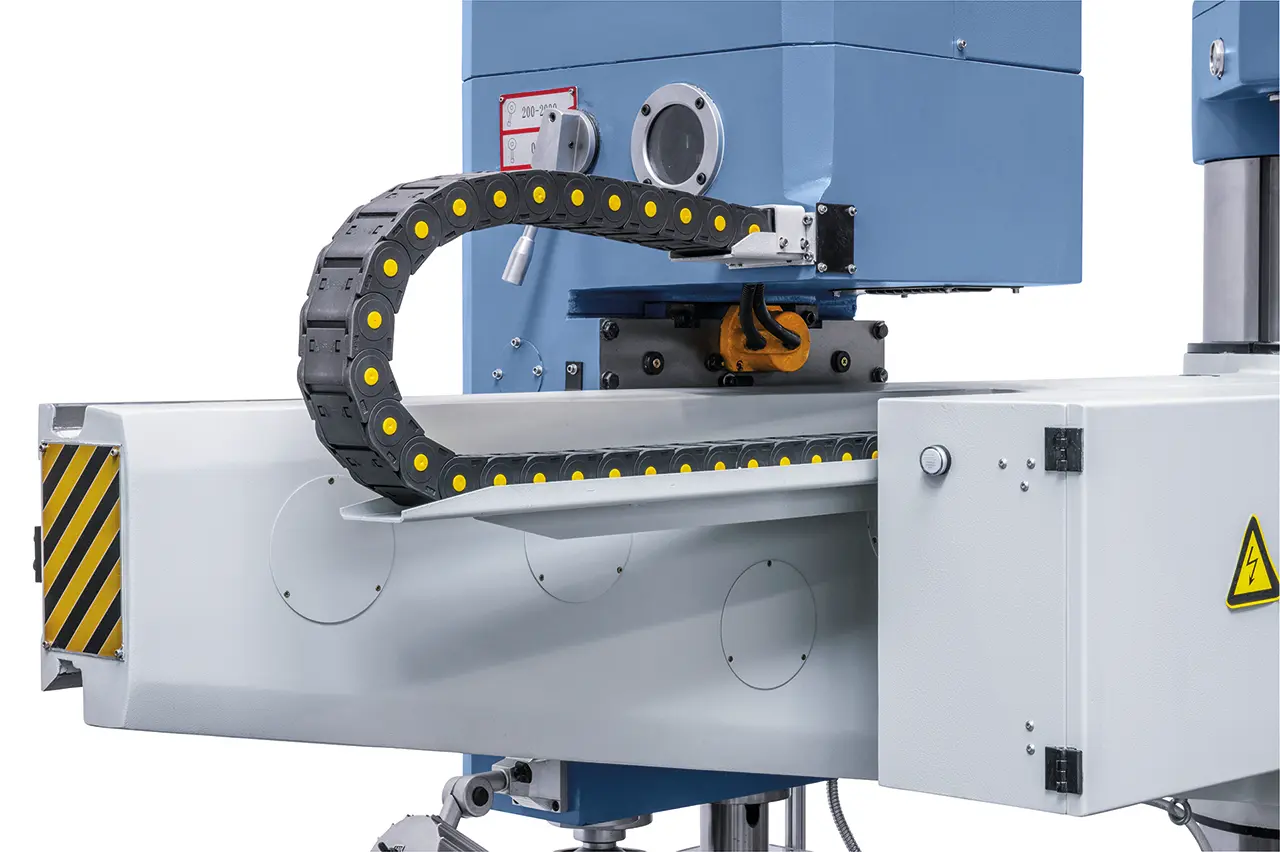

• Vedení jsou uložena v energetickém řetězci
• Servisní nářadí

Technické parametry radiální vrtačky Bernardo Servo

• Průměr vrtáku [mm]: 50
• Řezání závitů max. : M 45
• Vyložení min. / max. [mm]: 350 ÷ 1 600
• Vertikální posuv ramena [mm]: 580
• Přesouvání vrtací hlavy (horizontálně) [mm]: 1 250
• Zdvih pinoly [mm]: 320
• Upínání (provedení) vřetena: MK 5
• Otáčky vřetena (plynule) [U.min^-1]: 20 ÷ 200/200 ÷ 2 000
• Rozsahy posuvů [mm.min^-1]: 0 ÷ 795
• Vzdálenost vřeteno - krychlový stůl [mm]: 155 ÷ 735
• Vzdálenost vřeteno - základna [mm]: 655 ÷ 1 230
• Pracovní plocha základny [mm]: 1 750 x 980
• Krychlový stůl (d x š x v) [mm]: 635 x 500 x 500
• Výkon motoru [W]: 3 700
• Rozměry stroje (d x š x v) [mm]: 2 550 x 1 100 x 2 600
• Hmotnost [kg]: 3 225
